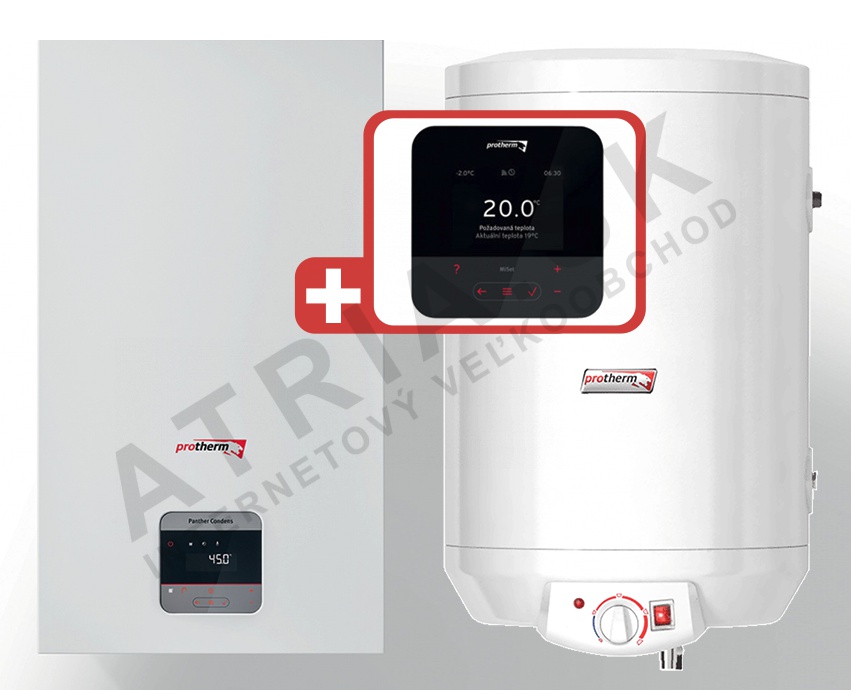

Protherm Panther Condens 20/26 KKV levá + WEL 75 ME + prostorový regulátor MiSet
Kód: 0010045050Související produkty
Detailní popis produktu
(verze 2020 s názvem Protherm Panther Condens 24/25 KKV + zásobník WEL 75 ME + regulátor Protherm Thermolink P)

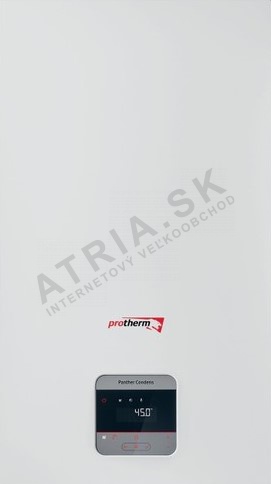

PROTHERM PANTHER CONDENS 20/26 KKV
2,9 - 19,7 kW
S novým kondenzačním kotlem Panther získáte topný systém, který vás nezklame. Objevte s námi výhody a přednosti špičkové kondenzační technologie pro komfortní přípravu teplé vody a snížení nákladů na vytápění.
NOVÝ KONDENZAČNÍ KOTEL PANTHER
| Panther Condens 20/26 KKV | |
| Vytápění | |
| Výkon při 50/30 °C [kW] | 3.3 - 21.7 |
| Výkon při 80/60 °C [kW] | 2.9 - 19.7 |
| Nastavitelný teplotní rozsah VV [°C] | 15 - 80 |
| Max. Provozní tlak, ohřev [MPa] | 0,3 MPa (3,0 bar) |
| Expanzní nádoba [l] | 8 |
| Třída NOx | 6 |
| Třída tepelné energie | A |
| Výroba horké vody | |
| Maximální výkon pro výrobu teplé vody [kW] | 25.7 |
| Nastavitelný teplotní rozsah TV* [°C] | 35 - 65 |
| Přípustný provozní tlak TV[MPa] | 0,03 - 1 MPa (0,30 - 10 bar) |
| Potřebný připojovací tlak TV [MPa] | 0,2 MPa (2,0 bar) |
| Minimální průtok TV[l/min] | 1.5 |
| Specifický průtok D (ΔT = 30 K)[l/min] | 12.3 |
| Omezovač průtoku TV [l/min] | 8 |
| Elektrické parametry | |
| Napětí/frekvence [V/Hz] | 230/50 |
| Maximální elektrický příkon [W] | 80 |
| Pohotovostní výkon [W] | 2 |
| Elektrická ochrana [IP] | IPX4D |
| Rozměry | |
| Plynová přípojka | G 1/2" |
| Přípojky pro vytápění | G 3/4" |
| Přípojky studené/horké vody na straně kotle | G 3/4" |
| 15 | |
| Trubička pro odvod kondenzátu [mm] | 21.5 |
| Rozměry VS (šířka/výška/hloubka) [mm] | 418/740/344 |
| Hmotnost bez vody [kg] | 30.2 |
82 l

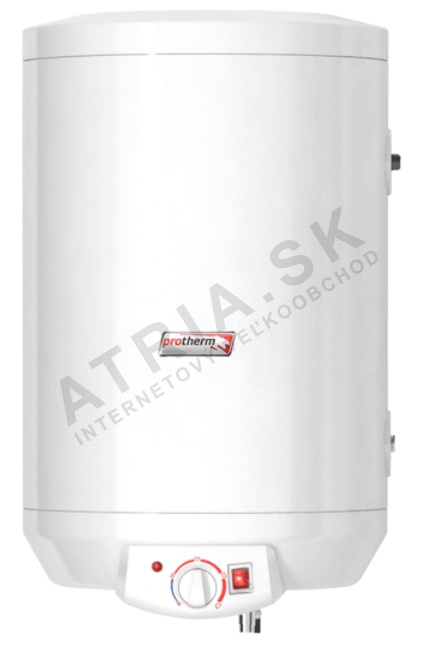

| VEL 75 ME | |
| Energetická třída pro teplou vodu | B |
| Objem užitkové vody | 82 L |
| Max. Provozní tlak | 8 bar |
| Max. teplota vody | 80 °C |
| Přípojka užitkové vody | G 1/2" |
| Kvantita na 10 min. | 163 l |
| První doba ohřevu nádrže (od 10 °C do 60 °C) | 16 min |
| Výška/průměr | 815 / 469 mm |
| Hmotnost bez vody | 24 kg |
| elektrické napětí/frekvence | 230 V/50 Hz |
| Elektrický příkon | 2 kW |
| elektrická třída | IP21 |
| Max. předchozí. teplota | 80 °C |

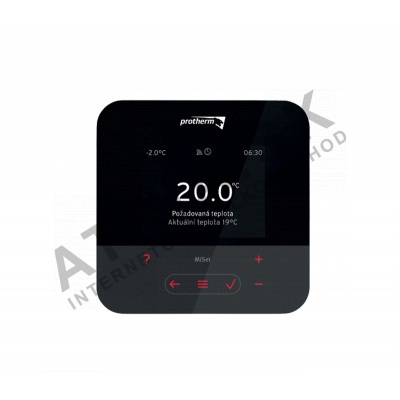

Vlastnosti:
- Moderní lesklý černý design
- Dotykové ovládání
- Možnost nastavení až 12 časových intervalů s různou teplotou na den
- Řídicí jednotka MiSet je vhodná pro kotle Protherm se sběrnicí eBUS od roku 2003
- Snadná navigace a přehledná struktura menu
- Regulátor umožňuje nastavit speciální funkce, jako je režim nepřítomnosti, nárazové větrání, rychlé sušení horké vody, sušení betonu atd.
- Popis ovládacích prvků, úvod nabídky a textová nápověda k ovládacím prvkům nabídky
- komunikační rozhraní eBus
| MiSet | |
| Rozsah nastavení pokojové teploty | 5 - 30 °C |
| Rozsah nastavení teploty teplé vody | 35 - 65 °C |
| Připojení | Drátový (SRT 380) |
| Power | přes eBUS |
| Equitermní regulace | Ano |
| Adaptivní topná křivka | Ano |
| Rozměry (v x š x h) | 122 x 122 x 26 mm |
| Instalace | Nástěnné |
Doplňkové parametry
| Kategorie: | Panther Condens |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 82 kg |
| Bezpečnostný termostat: | áno |
| Dodávané príslušenstvo: | elektrický kábel, sifón, návod, záručný list |
| Elektrické krytie: | IPX4D, IP X4D |
| Elektronické zapaľovanie: | áno |
| Elektronika: | eBus 2.0 (od verzie 2014) |
| ? Expanzná nádoba: | 8 l |
| Hmotnosť prázdneho kotla: | 30,2 kg |
| Horný výkon kotla: | 19,7 kW |
| Krajina pôvodu: | EU |
| Maximálny pracovný tlak: | 0,3 MPa (3,0 bar) |
| Možnosť pripojenia bezdrôtového termostatu: | áno |
| Možnosť pripojenia zásobníka: | áno |
| Možnosť rozšírenej záruky: | áno |
| Napätie/frekvencia: | 230 V / 50 Hz |
| Nastaviteľný rozsah teploty TV: | 35 - 65 °C |
| Nastaviteľný rozsah teploty VV: | 15 - 80°C |
| Normovaný stupeň využitia pri 40/30 °C: | max. 108,4 % |
| Palivo: | zemný plyn / propán |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Príkon: | 80 W |
| Pripojenie el. napätia: | 230V/50Hz |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Rozmery: | 418/740/344 mm |
| Spodný výkon kotla: | 2,9 kW |
| Spustenie kotla: | servisným technikom Protherm |
| Špecifický prietok TV: | 12,3 l/min |
| Trieda emisií NOx: | 6 |
| Určenie kotla: | s možnosťou pripojenia zásobníka, kotol v zostave so 75 l zásobníkom |
| Večný plamienok: | nie |
| Vhodný pre podlahové kúrenie: | áno |
| Výkon pri ohreve TV: | 25,7 kW |
| Výkon pri tepl. spáde 50/30 °C: | 3,3 - 21,7 kW |
| Výkon pri tepl. spáde 80/60 °C: | 2,9 - 19,7 kW |
| Výkon kotla na vykurovanie: | vysoký výkon nad 16 kW |
| Výrobca: | Protherm |
| Položka byla vyprodána… | |
-
(945 kB) Prospekt Panther Condens
-
(142 kB) Návod na obsluhu Panther Condens
-
(437 kB) Pripojovacie rozmery Panther Condens
-
(176 kB) Vyhlásenie o zhode Panther Condens
-
(4,83 MB) Návod na obsluhu (764 kB)
-
(85 kB) Technické parametre (2.3 MB)
-
(308 kB) Prospekt regulátory Thermolink (730.7 kB)
-
(714 kB) Vyhlásenie o zhode (121.7 kB)
-
(866 kB) Prospekt Zásobníky (1.1 MB)
