aroTHERM vWL Split plus 35/8.2 230V vonkajšia jednotka Split plus

Podrobný popis

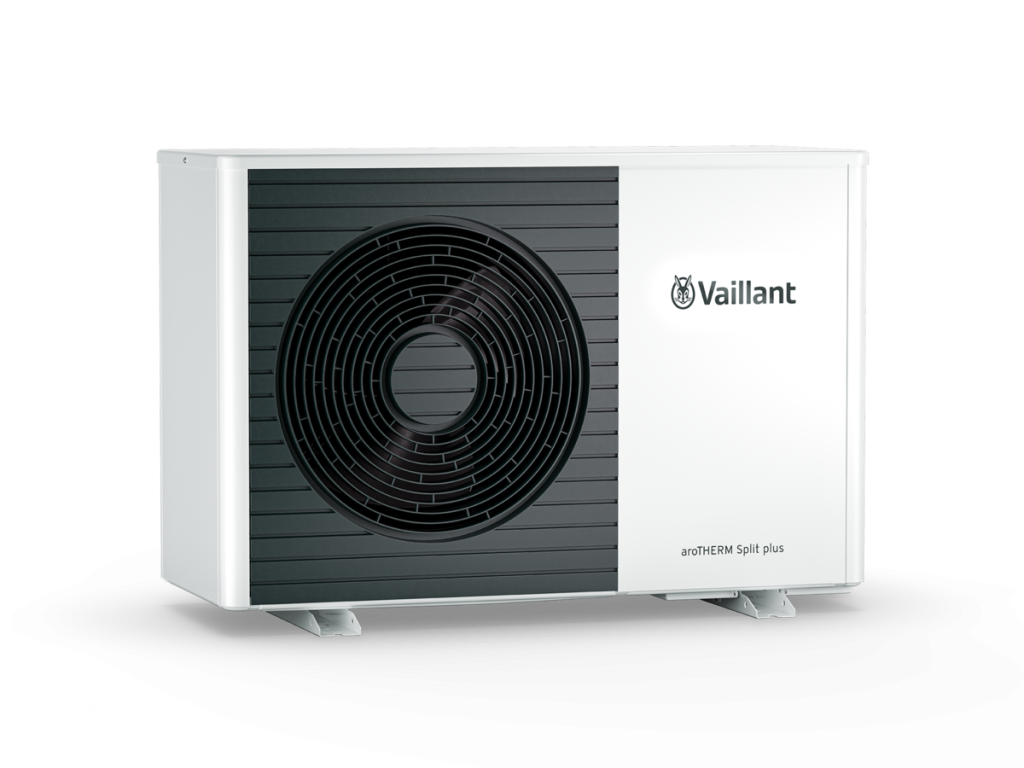

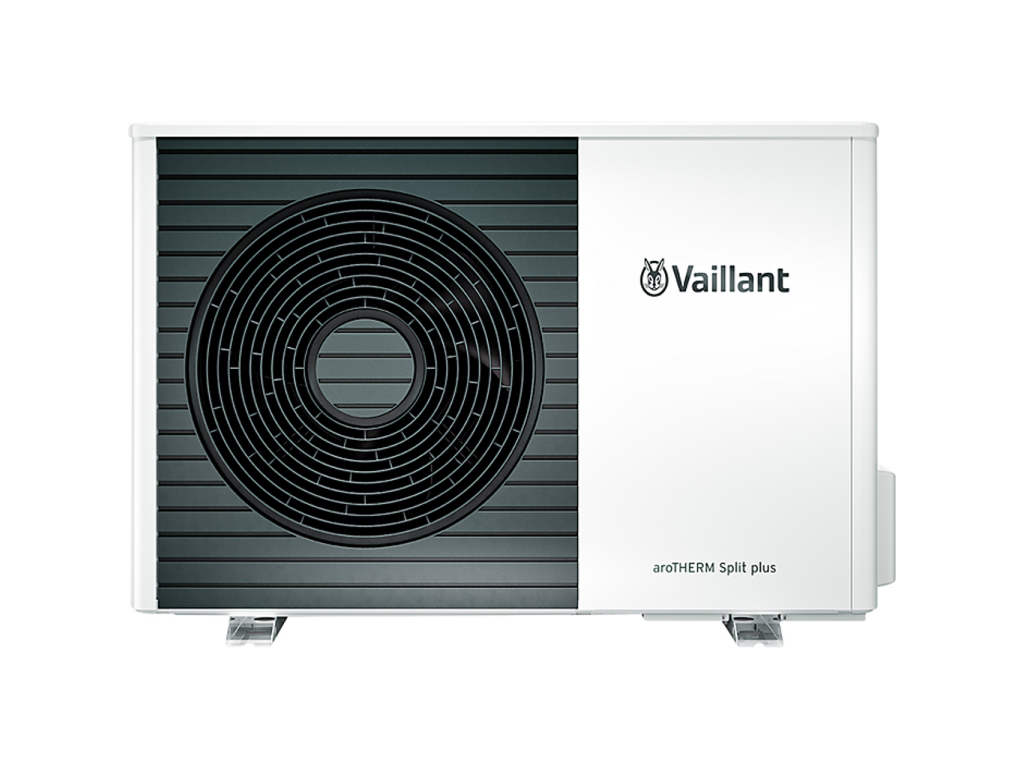

Vaillant aroTHERM VWL Split plus 35/8.2 230V je vonkajšia jednotka SPLIT tepelného čerpadla vzduch-voda z produktovej rady aroTHERM Split plus. Ide o najmenší výkonový stupeň tejto série, určený predovšetkým pre menšie rodinné domy, byty a rekonštruované objekty s nižšou tepelnou stratou, kde je nutné umiestniť vonkajšiu jednotku diskrétne a s minimálnou hlučnosťou.

Split systém verzus monoblok – v čom je rozdiel

Na rozdiel od monoblokových tepelných čerpadiel, kde celý chladiaci aj hydraulický okruh (vrátane výmenníka voda-chladivo) je umiestnený priamo vo vonkajšej jednotke a do domu vedie iba vykurovacia voda, SPLIT systém aroTHERM Split plus funguje inak. Vonkajšia jednotka VWL 35/8.2 obsahuje kompresor, výparník a ventilátor – teda chladiaci okruh, ktorý pracuje s chladivom R32. Toto chladivo je potrubím vedené (nie vykurovacia voda) do samostatnej vnútornej hydraulickej jednotky (napr. rady VWL ...IS), ktorá je umiestnená vo vnútri budovy – v technickej miestnosti, kotolni alebo inom vhodnom priestore.

Výhodou tohto riešenia je, že mimo domu nehrozí zamrznutie vody v potrubí (chladivový okruh nezamŕza), samotná vonkajšia jednotka je kompaktnejšia a tichšia, a vnútorná jednotka môže niesť aj zásobník teplej vody či elektrickú prídavnú vykurovaciu tyč. Nevýhodou je náročnejšia montáž – rozvod chladiva medzi vonkajšou a vnútornou jednotkou (mede­né potrubie) musí byť vždy odborne spájkovaný, vákuovaný a naplnený chladivom, čo môže vykonávať výhradne osoba s platným chladiarenským preukazom (certifikácia F-plynov). Práve v tomto sa SPLIT systém zásadne líši od monobloku, kde stačí prepojiť vonkajšiu a vnútornú jednotku bežným vykurovacím potrubím a montáž zvládne aj kúrenár bez chladiarenskej kvalifikácie.

Táto vonkajšia jednotka VWL 35/8.2 AS 230V je teda navrhnutá výhradne na spoluprácu s vnútornou hydraulickou jednotkou aroTHERM Split plus (rad VWL .../6 IS alebo kompatibilný modul), nie je určená na samostatnú prevádzku ani na kombináciu s monoblokovými vnútornými jednotkami iných radov.

Technické parametre vonkajšej jednotky VWL 35/8.2 AS 230V

• Menovitý tepelný výkon (A7/W35): 3,54 kW
• Príkon pri A7/W35: cca 0,71 kW
• COP (A7/W35): 5,0
• Chladiaci výkon (A35/W18): až 4,46 kW
• EER (chladenie, A35/W18): 4,4
• Chladivo: R32 (GWP 675), ekologickejšia alternatíva voči staršiemu R410A, nižší objem náplne pri rovnakom výkone
• Energetická trieda (vykurovanie, priemerná klíma, 35 °C): A+++
• Hladina akustického výkonu – štandardný režim (A-7/W35): 57 dB(A)
• Hladina akustického výkonu – tichý režim (redukcia na 60 % otáčok): 47,6 dB(A)
• Rozmery vonkajšej jednotky (V × Š × H): 765 × 1 100 × 450 mm
• Prevádzková hmotnosť: 86 kg
• Napájanie: 230 V / 50 Hz, jednofázové
• Maximálna teplota vykurovacej vody: 62 °C (s elektrickým dohrevom vo vnútornej jednotke až 70 °C pre TV)
• Maximálna vzdialenosť medzi vonkajšou a vnútornou jednotkou: 40 m
• Maximálny výškový rozdiel: 30 m (vonkajšia jednotka vyššie) / 10 m (vonkajšia jednotka nižšie)
• Prevádzkový rozsah vonkajšej teploty (vykurovanie): od približne −20 °C do +35 °C

Uvedené hodnoty vychádzajú z oficiálnych technických podkladov výrobcu Vaillant pre rad aroTHERM Split plus a môžu sa mierne líšiť podľa konkrétnej revízie produktu a národnej certifikácie – pre záväzné hodnoty do projektu odporúčame vychádzať z aktuálneho technického listu a projekčných podkladov Vaillant.

Prečo zvoliť práve rad Split plus

aroTHERM Split plus je koncipovaný ako flexibilné riešenie tam, kde investor požaduje maximálne tichú vonkajšiu jednotku (napríklad pri tesnej zástavbe, blízko susedných pozemkov alebo spálne), a zároveň chce mať možnosť využiť vnútornú jednotku aj na prípravu teplej vody prostredníctvom zabudovaného zásobníka alebo napojenia externého zásobníka. Vďaka tomu, že chladivový okruh je oddelený od vykurovacej vody, odpadá aj riziko zamrznutia rozvodov medzi jednotkami počas mrazivých dní pri výpadku elektriny – čo je jeden z bežných rizík pri nesprávne dimenzovaných monoblokových riešeniach v extrémnych mrazoch.

Model 35/8.2 je najmenší výkonový stupeň v rade (popri variantoch 55/8.2 a 75/8.2), vhodný najmä pre dobre zateplené novostavby a nízkoenergetické domy s tepelnou stratou približne do 3,5–5 kW pri návrhovej vonkajšej teplote, prípadne ako doplnkový zdroj v bivalentnej zostave.

Inštalácia a montáž

Vonkajšia jednotka sa umiestňuje na spevnený základ alebo konzoly na fasáde/teréne s dostatočným odstupom od prekážok (nasávanie a výfuk vzduchu), aby nedochádzalo k recirkulácii ochladeného vzduchu a tvorbe ľadu. Medzi vonkajšou a vnútornou jednotkou vedie chladivové potrubie (medené rozvody s tepelnou izoláciou), ktoré musí byť:

• spájkované v ochrannej atmosfére dusíka,
• tlakovo skúšané a vákuované na predpísanú hodnotu,
• naplnené chladivom R32 na základe dĺžky trasy (dopĺňanie chladiva podľa tabuliek výrobcu),
• elektricky prepojené s vnútornou jednotkou (riadiaca a silová kabeláž).

Túto časť montáže smie vykonávať výhradne firma alebo technik s platnou certifikáciou na prácu s F-plynmi (chladivami) a osvedčením Vaillant, keďže ide o zásah do chladiaceho okruhu pod tlakom. Samotné pripojenie vykurovacieho systému (radiátory, podlahové kúrenie, zásobník TV) sa realizuje už len na strane vnútornej jednotky bežným spôsobom, rovnako ako pri iných tepelných čerpadlách Vaillant.

Pred objednávkou odporúčame overiť kompatibilitu s konkrétnou vnútornou jednotkou aroTHERM Split plus (výkonový stupeň by mal zodpovedať vonkajšej jednotke) a nechať si vypracovať tepelnú stratu objektu, aby bol výkon 3,5 kW dostatočný pre daný dom.

Časté otázky (FAQ)

Môžem túto vonkajšiu jednotku pripojiť k monoblokovému vnútornému modulu?
Nie. Split vonkajšia jednotka pracuje s chladivovým okruhom a musí byť spárovaná výhradne s vnútornou hydraulickou jednotkou radu aroTHERM Split plus, ktorá obsahuje výmenník chladivo-voda. Monoblokové vnútorné jednotky (napr. z radu aroTHERM plus monoblok) nie sú kompatibilné.

Kto môže vykonať montáž chladivového potrubia?
Výhradne osoba alebo firma s platným preukazom na prácu s fluórovanými skleníkovými plynmi (chladiarenský certifikát), spolu s dodržaním montážnych predpisov Vaillant. Bez tejto kvalifikácie nie je možné legálne uviesť systém do prevádzky.

Aké chladivo jednotka používa a je bezpečné?
Jednotka pracuje s chladivom R32, ktoré má nižší potenciál globálneho otepľovania (GWP 675) v porovnaní so starším R410A. Je mierne horľavé (trieda A2L), preto montáž a dopĺňanie musí prebiehať podľa bezpečnostných predpisov výrobcu.

Je táto jednotka vhodná aj na chladenie v lete?
Áno, v kombinácii s vhodnou vnútornou jednotkou a rozvodmi (napr. podlahové vykurovanie/chladenie alebo fancoily) dokáže rad Split plus poskytovať aj pasívne či aktívne chladenie objektu.

Ako ďaleko môže byť vonkajšia jednotka od vnútornej?
Maximálna dĺžka chladivového potrubia je 40 m, s maximálnym výškovým rozdielom 30 m (vonkajšia jednotka vyššie) alebo 10 m (vonkajšia jednotka nižšie) – konkrétne limity a nutnosť dodatočnej náplne chladiva sa riadia projekčnými podkladmi výrobcu.

Aká je hlučnosť jednotky v noci?
V tichom nočnom režime (redukcia otáčok ventilátora na 60 %) dosahuje jednotka hladinu akustického výkonu približne 47,6 dB(A), čo z nej robí jednu z najtichších jednotiek vo svojej výkonovej triede na trhu.

Potrebujem k tejto jednotke aj zásobník teplej vody?
Závisí od zvolenej vnútornej jednotky – niektoré varianty radu Split plus majú zabudovaný zásobník, iné vyžadujú externý zásobník TV. Odporúčame konzultovať s projektantom alebo montážnou firmou.

Doprava a platba

Vzhľadom na hmotnosť a rozmery vonkajšej jednotky je tento tovar dopravovaný špecializovanou prepravou (paletová doprava) a úhrada prebieha vopred bankovým prevodom. Presné podmienky dopravy a dodacej lehoty vám radi potvrdíme pri spracovaní objednávky.

V prípade záujmu o kompletnú zostavu (vonkajšia + vnútorná jednotka, prípadne zásobník TV a ovládanie sensoCOMFORT) nás kontaktujte – radi pripravíme cenovú ponuku na mieru podľa parametrov vášho objektu.
