ATTACK PV150 — prídavný odťah spalín pre kotly DP, DPX, SLX 15–45 kW

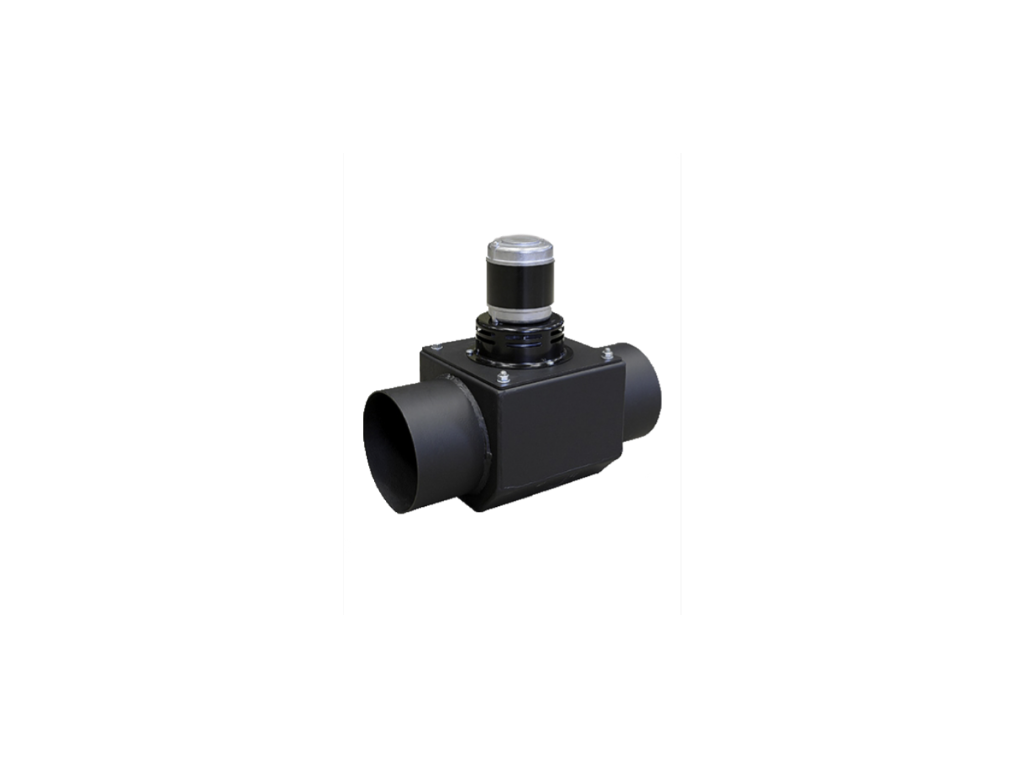

Prídavný odťah spalín PV150 je aktívny ventilátorový systém, ktorý sa montuje do spalinovej cesty medzi kotol na tuhé palivo (rady DP, DPX, SLX s výkonom 15–45 kW) a komín. Jeho úlohou je doplniť alebo úplne prevziať funkciu prirodzeného komínového ťahu tam, kde reálne podmienky konkrétnej stavby neposkytujú dostatočný prirodzený ťah potrebný pre bezpečnú a účinnú prevádzku splyňovacieho kotla.

Splyňovacie kotly na drevo sú na dostatočný komínový ťah citlivejšie než klasické kotly s prirodzeným prievanom, pretože proces riadeného splyňovania dreva a následného spaľovania plynu si vyžaduje stabilný a predvídateľný odvod spalín. Ak komín tento ťah nedokáže spoľahlivo zabezpečiť, prejaví sa to zníženým výkonom kotla, zhoršeným horením, unikaním dymu pri prikladaní, prípadne opakovaným vypínaním kotla poistnými prvkami.

Kľúčové vlastnosti

• Aktívny ventilátor umiestnený priamo v spalinovej ceste, ktorý vytvára riadený podtlak a stabilizuje odvod spalín bez ohľadu na aktuálne poveternostné podmienky.
• Kompenzuje nedostatočný prirodzený ťah spôsobený nízkym, krátkym alebo nevhodne dimenzovaným komínom.
• Rieši problémy s ťahom vo viacpodlažných budovách, kde je trasa spalinovej cesty od kotla ku komínu dlhšia a má viac zmien smeru.
• Zlepšuje stabilitu horenia a výkon kotla aj v nepriaznivom počasí (nízky tlak vzduchu, silný vietor, teplotné inverzie), keď prirodzený ťah komína kolíše.
• Znižuje riziko unikania dymu do kotolne pri prikladaní paliva spôsobené chvíľkovým podtlakovým výkyvom v komíne.
• Jednoduchá elektrická inštalácia s prepojením na riadiacu jednotku kotla, ventilátor beží synchrónne s prevádzkou horáka.
• Robustná konštrukcia odolná voči vysokým teplotám a agresívnemu prostrediu spalín zo spaľovania dreva.
• Vhodný ako doplnkové riešenie aj pri rekonštrukcii staršieho domu so starým, poddimenzovaným komínom bez nutnosti nákladnej výmeny celého komínového telesa.

Kedy je prídavný odťah spalín skutočne potrebný

Nie každý komín, aj keď formálne vyhovuje priemeru a výške podľa pôvodného projektu, dokáže v praxi zabezpečiť dostatočný ťah pre moderný splyňovací kotol na drevo. Typickými situáciami, kedy sa odporúča doplniť prirodzený ťah aktívnym ventilátorom PV150, sú: starý, nízky komín postavený pôvodne pre iný (menej náročný) typ spotrebiča; viacpodlažná budova, kde spalinová cesta od kotla v suteréne alebo na prízemí ku komínovému prieduchu na streche prekonáva dlhú trasu s viacerými kolenami a zmenami smeru; komín umiestnený v tesnej blízkosti vyšších susedných budov alebo stromov, ktoré narúšajú prirodzené prúdenie vzduchu okolo ústia komína; alebo oblasti s častými nepriaznivými poveternostnými podmienkami (nízky atmosférický tlak, silný nárazový vietor, teplotné inverzie v zimných mesiacoch), pri ktorých prirodzený ťah komína kolíše a stáva sa nespoľahlivým.

Dôsledkom nedostatočného komínového ťahu pri splyňovacom kotle nie je len nižší výkon a horšia účinnosť spaľovania — ide o reálny prevádzkový problém, ktorý sa prejavuje unikaním dymu do kotolne pri otvorení násypky pri prikladaní, opakovaným zhasínaním plameňa pri poklese ťahu, zvýšenou tvorbou dechtu a sadzí v dôsledku nedokonalého horenia, a v krajnom prípade až bezpečnostným rizikom spojeným s únikom spalín do obytného priestoru.

Ventilátor PV150 tento problém rieši aktívnym, riadeným spôsobom — namiesto spoliehania sa výhradne na fyzikálny komínový efekt (rozdiel teplôt a hustôt vzduchu vo vnútri a mimo komína) vytvára ventilátor umiestnený priamo v spalinovej ceste kontrolovaný podtlak, ktorý ťahá spaliny smerom ku komínu nezávisle od aktuálnych vonkajších podmienok. Ventilátor je synchronizovaný s prevádzkou kotla tak, aby bežal presne vtedy, keď kotol spaľuje palivo, a jeho výkon je dostatočný na kompenzáciu bežného deficitu prirodzeného ťahu u väčšiny problematických komínových telies.

Inštalácia PV150 je zároveň výrazne lacnejším a rýchlejším riešením než stavebná rekonštrukcia alebo úplná výmena komína — v mnohých prípadoch postačí na obnovenie plnej funkčnosti a výkonu kotla bez zásahu do stavebnej konštrukcie budovy.

Technické parametre

Ako spoznať príznaky nedostatočného komínového ťahu v praxi

Okrem odborného merania existuje niekoľko praktických príznakov, ktoré môžu majiteľa kotla upozorniť na možný problém s nedostatočným komínovým ťahom ešte pred objednaním merania. Patrí medzi ne najmä opakované unikanie dymu do priestoru kotolne pri otvorení dvierok násypky počas prikladania paliva — v systéme s dostatočným ťahom by mal byť tento jav len minimálny a krátkodobý. Ďalším signálom je citeľne nižší výkon kotla oproti katalógovým hodnotám aj pri kvalitnom, dobre vysušenom palive a správnom nastavení primárneho aj sekundárneho vzduchu.

Zvýšená tvorba dechtu a sadzí na stenách výmenníka a v spalinovej ceste, ktorá si vyžaduje častejšie čistenie než je bežné, môže rovnako signalizovať, že spaľovací proces neprebieha optimálne v dôsledku nestabilného odťahu spalín. Napokon, ak sa problémy s prevádzkou kotla zhoršujú počas konkrétnych poveternostných podmienok (silný vietor, hmla, obdobia vysokého alebo naopak nízkeho atmosférického tlaku), je to ďalší indikátor, že prirodzený ťah komína je na hranici svojich možností a aktívny odťah spalín PV150 by mohol problém vyriešiť.

Odporúčame nespoliehať sa výhradne na vlastné pozorovanie a pri podozrení na problém s ťahom kontaktovať odborníka — kominára alebo servisného technika kotla — ktorý dokáže vykonať presné meranie a odporučiť najvhodnejšie riešenie, ktorým môže byť buď inštalácia PV150, alebo v niektorých prípadoch aj úprava samotnej spalinovej cesty či komína.

Montáž a uvedenie do prevádzky

Odporúčaný postup inštalácie prídavného odťahu spalín PV150:

1. Pred montážou nechajte vykonať odborné posúdenie skutočného komínového ťahu (meranie tlakového rozdielu) kominárom alebo servisným technikom, aby sa potvrdilo, že problém je skutočne v nedostatočnom ťahu a nie v inej príčine (netesnosť spalinovej cesty, nesprávne nastavenie kotla a pod.).
2. Ventilátor sa montuje priamo do spalinovej cesty medzi výstup kotla a vstup do komína, na vhodnom, prístupnom mieste pre budúcu údržbu a čistenie.
3. Dbajte na správnu orientáciu ventilátora podľa smeru prúdenia spalín vyznačeného na tele zariadenia.
4. Zapojte elektrické napájanie a prepojenie s riadiacou jednotkou kotla podľa priloženej schémy, tak aby ventilátor bežal synchrónne s prevádzkou horáka (a nie nezávisle/nepretržite).
5. Po zapojení vykonajte skúšobnú prevádzku a overte plynulé horenie bez úniku dymu pri prikladaní, ideálne pri rôznych poveternostných podmienkach v priebehu niekoľkých dní.
6. Naplánujte pravidelnú kontrolu a čistenie lopatiek ventilátora od usadenín sadzí, minimálne raz ročne v rámci bežného servisu spalinovej cesty.

Montáž prídavného odťahu spalín zverte výhradne kvalifikovanému servisnému technikovi so skúsenosťami so spalinovými systémami kotlov na tuhé palivo, ideálne v spolupráci s kominárskou revíziou.

Kompatibilita s kotlami ATTACK

PV150 je určený pre splyňovacie kotly na drevo z radov ATTACK DP, DPX (STANDARD aj PROFI) a SLX PROFI vo výkonovom rozsahu 15–45 kW. Pred objednávkou odporúčame nechať vykonať meranie skutočného komínového ťahu na konkrétnej stavbe, aby sa potvrdilo, že príčinou problémov s prevádzkou kotla je skutočne nedostatočný ťah, a nie iný faktor (napr. netesnosť dvierok, nesprávne nastavené primárny/sekundárny vzduch, vlhkosť paliva).

Praktické odporúčania a súvis s výberom kotla DP, DPX, SLX

Prídavný odťah spalín PV150 je vhodné zvážiť už vo fáze projektovania novej kotolne, ak je vopred známe, že plánovaný komín bude nižší alebo kratší, než je pre daný výkon kotla bežne odporúčané, prípadne ak spalinová cesta bude viesť dlhou trasou cez viacero podlaží. V takom prípade sa oplatí naplánovať montážne miesto pre ventilátor priamo pri návrhu rozvodu spalinovej cesty, čím sa predíde neskorším dodatočným úpravám.

Pri rekonštrukcii staršieho domu, kde sa pôvodný kotol na tuhé palivo vymieňa za modernejší splyňovací kotol ATTACK DP, DPX alebo SLX, je dôležité uvedomiť si, že splyňovacie kotly majú spravidla vyššie nároky na stabilitu komínového ťahu než staršie, jednoduchšie konštrukcie s prirodzeným prievanom. Komín, ktorý bez problémov fungoval s pôvodným kotlom, tak nemusí automaticky vyhovovať novému, výkonnejšiemu splyňovaciemu zdroju tepla — inštalácia PV150 v takýchto prípadoch často predchádza zbytočným reklamáciám a nespokojnosti s výkonom nového kotla, ktorá by v skutočnosti bola spôsobená nedostatočným komínom, nie samotným kotlom.

Odporúčame nechať si od predajcu alebo servisného technika pri kúpe kotla DP/DPX/SLX rovno posúdiť aj parametre existujúceho komína (výška, priemer, materiál, počet a uhly kolien spalinovej cesty) — v prípade pochybností je lacnejšie a jednoduchšie doplniť PV150 hneď pri inštalácii kotla než riešiť nedostatočný výkon a problémy s prikladaním až po niekoľkých mesiacoch nespokojnej prevádzky.

Ventilátor PV150 je robustné zariadenie určené na dlhodobú prevádzku v náročnom prostredí spalín zo spaľovania dreva, jeho životnosť pri pravidelnej ročnej údržbe (čistenie lopatiek, kontrola elektrického zapojenia) je porovnateľná so životnosťou ostatných komponentov spalinovej cesty kotla.

Často kladené otázky

Ako zistím, či môj komín má nedostatočný ťah?

Najspoľahlivejšie je nechať vykonať odborné meranie tlakového rozdielu (ťahu) v komíne kominárom alebo servisným technikom kotla; medzi bežné príznaky nedostatočného ťahu patrí unikanie dymu pri prikladaní, znížený výkon kotla a opakované zhasínanie plameňa.

Rieši PV150 aj problém so zlým počasím, nielen so stavebne krátkym komínom?

Áno, aktívny ventilátor kompenzuje výkyvy prirodzeného ťahu spôsobené vetrom, nízkym atmosférickým tlakom aj teplotnými inverziami, nielen trvalo nedostatočný ťah krátkeho alebo zle dimenzovaného komína.

Musím kvôli PV150 stavebne upravovať komín?

Nie, ventilátor sa montuje priamo do existujúcej spalinovej cesty medzi kotol a komín bez potreby stavebného zásahu do samotného komínového telesa.

Beží ventilátor nepretržite, alebo len počas prevádzky kotla?

Ventilátor je zapojený tak, aby bežal synchrónne s prevádzkou horáka kotla — spúšťa sa a zastavuje spolu s kotlom, nie je určený na nepretržitý beh nezávisle od kotla.

Ako často treba ventilátor čistiť?

Odporúčame kontrolu a čistenie lopatiek od usadenín sadzí minimálne raz ročne v rámci bežnej ročnej údržby spalinovej cesty a komína.

Je PV150 vhodný aj pre viacpodlažné budovy s dlhou spalinovou cestou?

Áno, práve v týchto prípadoch, kde dlhá trasa s viacerými kolenami zvyšuje odpor voči prirodzenému ťahu, je aktívny ventilátor obzvlášť účinným riešením.

Dá sa PV150 použiť aj pri iných kotloch ako ATTACK DP/DPX/SLX?

Zariadenie je navrhnuté a odporúčané výrobcom priamo pre výkonový rozsah 15–45 kW kotlov ATTACK DP/DPX/SLX; pri iných značkách odporúčame konzultáciu s výrobcom alebo servisom kvôli kompatibilite spalinovej cesty.

Ovplyvňuje inštalácia PV150 záruku na kotol?

Odborne vykonaná montáž podľa pokynov výrobcu záruku na kotol neovplyvňuje negatívne — naopak, správne fungujúci odťah spalín prispieva k stabilnej a bezpečnej prevádzke kotla.

Často kladené otázky

Ovplyvňuje PV150 aj emisie a účinnosť spaľovania, alebo len rieši ťah?

Stabilný a dostatočný odťah spalín je jednou z podmienok správneho, dokonalého horenia dreva v splyňovacom kotle — nestabilný alebo nedostatočný ťah vedie k neúplnému spaľovaniu, vyšším emisiám a nižšej účinnosti, takže stabilizácia ťahu ventilátorom PV150 nepriamo prispieva aj k lepšiemu spaľovaniu a nižším emisiám.

Je potrebná revízia komína aj po inštalácii PV150?

Áno, pravidelná kominárska revízia a čistenie komína zostávajú povinné a potrebné aj po inštalácii aktívneho odťahu spalín — ventilátor rieši nedostatočný ťah, nenahrádza však bežnú údržbu a kontrolu samotného komínového telesa.

Zhrnutie

PV150 je efektívnym a stavebne nenáročným riešením pre všetky prípady, keď prirodzený komínový ťah nestačí na spoľahlivú prevádzku splyňovacieho kotla ATTACK DP, DPX alebo SLX. Aktívny ventilátor v spalinovej ceste zabezpečí stabilný odťah spalín bez ohľadu na výšku a stav existujúceho komína či aktuálne poveternostné podmienky, čím obnoví plný výkon kotla, zlepší komfort prikladania a znižuje riziko problémov spojených s nedostatočným ťahom.

Záruka

Na tento výrobok sa vzťahuje záruka 24 mesiacov odo dňa predaja koncovému zákazníkovi, pri dodržaní podmienok montáže, zapojenia a prevádzky uvedených v priloženej dokumentácii. Záruka pokrýva výrobné a materiálové vady. Pri uplatnení reklamácie je potrebné predložiť doklad o kúpe. Odporúčame montáž zveriť kvalifikovanému technikovi s oprávnením na vykurovaciu techniku, aby nedošlo k neodbornému zásahu, ktorý by mohol byť dôvodom na zamietnutie reklamácie.
