GSM modul ATMOS AB01

Podrobný popis

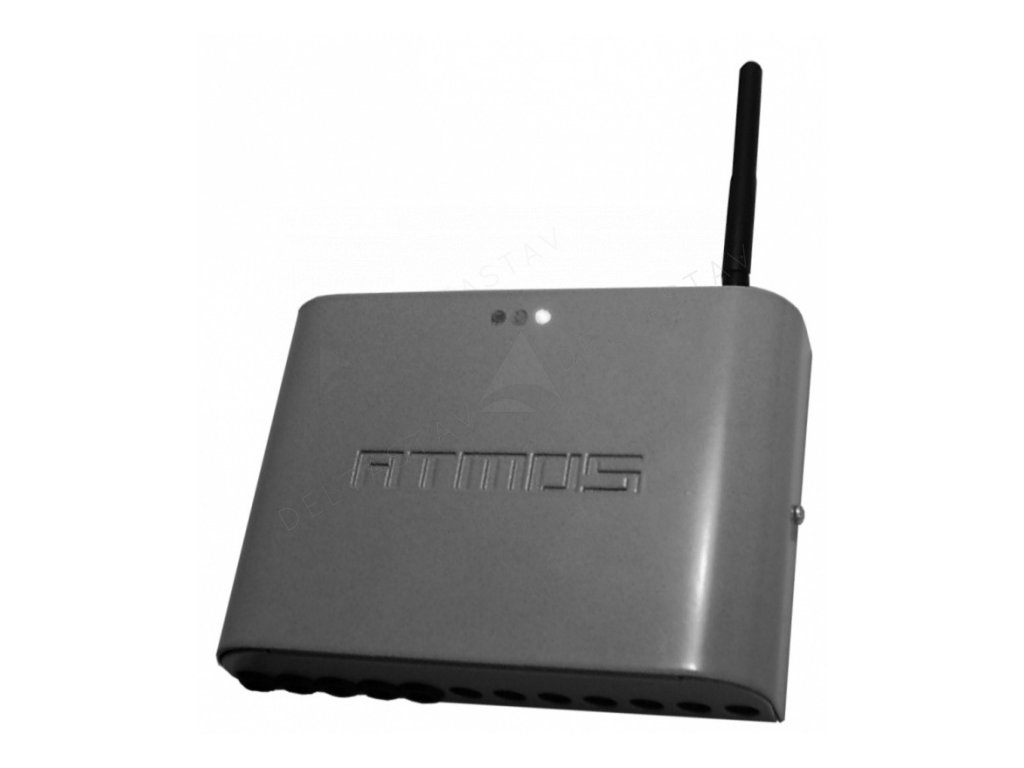

GSM modul ATMOS AB01.

Je nové špeciálne multifunkčné zariadenie firmy ATMOS, ktoré slúži na ovládanie rôznych prvkov v systéme rodinného domu cez mobilný telefón. Je vybavené mnohými preddefinovanými funkciami, ktoré zjednodušia a uľahčia jeho inštaláciu a ovládanie.

Jedná sa o zariadenie, ktoré nenahrádza ekvitermickú reguláciu ATMOS ACD 01 alebo funkcie v horákoch na pelety ATMOS A25 a A45, ale rozširuje jej možnosti a ovládanie cez mobilný telefón.

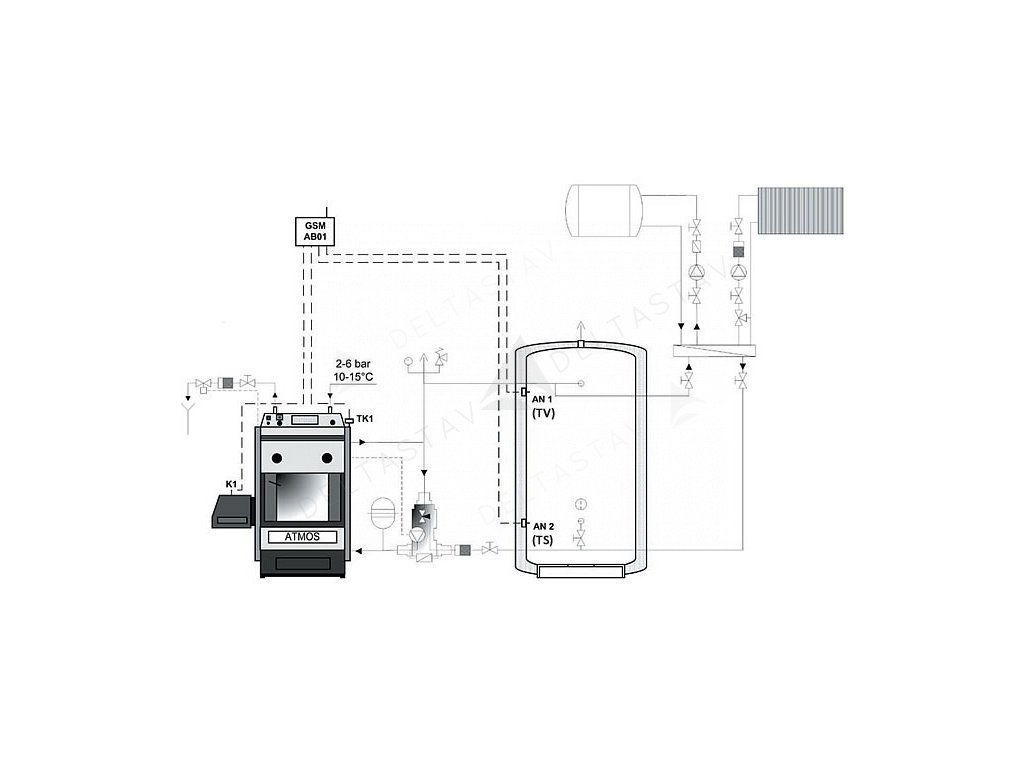

Hlavné uplatnenie GSM modulu ATMOS AB01 nájdeme tam, kde na vykurovanie sú využívané automatické kotly na pelety, zemný plyn alebo vykurovací olej.

Základné využitie GSM modulu ATMOS AB01: (pri ovládaní cez mobilný telefón):

• ovládanie, spínanie a vypínanie akéhokoľvek automatického kotla na pelety, zemný plyn alebo elektrokotla.
• ovládanie, spínanie a vypínanie až 3 samostatných automatických kotlov na pelety, zemný plyn alebo elektrokotlov s funkciou kaskády.
• inteligentné štvorstavové ovládanie ekvitermickej regulácie ATMOS ACD 01, HONEYWELL typ SMILE a regulátorov radu THETA, a tým aj ovládanie kompletnej vykurovacej sústavy.
• zasielanie informácií o vonkajšej teplote, teplote v referenčnej miestnosti, teplote vo vykurovacom systéme a o komunikácii s ďalšími zariadeniami a spotrebičmi, jednoduché získavanie výpisov, kreditných zostatkov a pod.
• ovládanie čerpadiel vo vykurovacom systéme, ovládanie cirkulácie TÚV, ovládanie ohrevu TÚV cez elektrickú vykurovaciu vložku, ovládanie čerpadla za výmenníkom na ohrev bazénu a pod.
• riadenie minimálnej teploty vratnej vody do kotla (jeden okruh), riadenie na konštantnú teplotu pod.
• ovládanie kotla na tuhé palivá s odťahovým alebo tlakovým ventilátorom podľa teploty spalín.
• možnosť definície vlastných funkcií výstupov a vstupov GSM regulátora vrátane tónovej voľby na ovládanie vlastných zariadení v dome, a tým vytvorenie plného komfortu inteligentného domu, napr. ovládanie elektrických brán, osvetlenie, jednoduché zabezpečovacie zariadenia a pod.
• možnosť vlastného pomenovania vstupov a výstupov k lepšej orientácii v nastavovanie a ovládanie zariadení, jednoduchý vzdialený prístup vďaka GSM rozhranie s PIN ochranou
• možnosť voľby skupiny povolených prístupových telefónnych čísiel na ovládanie a nastavovanie aplikácií.
• možnosť pripojenia záložnej batérie (12 V), a tým ochrana proti výpadku systému s možnosťou zasielania informácie o výpadku.
• možnosť nastavovania a sledovanie systému cez špeciálny PC softvér.

Pozor: Funkcie je možné využívať podľa obsadenosti vstupov a výstupov. Nastavenie a naprogramovanie vykonávame cez SMS správy, pri zložitejších funkciách radšej cez prenosný počítač s prepojovacím káblom (port RS232), ktorý je štandardne u nás na predaj. Inštalačné CD s aktivačným programom a návodom je súčasťou balenia.

Vybavenosť regulátora:

• napájací vstup 230V / 50Hz
• batériový vstup 12V na zabezpečenie funkcie cez záložný zdroj (batériu)
• možnosť pripojenia externej antény k posilneniu slabého GSM signálu
• 3 analógové vstupy
• 3 digitálne vstupy
• 3 univerzálne bezpotencionálne výstupy - na ovládanie el. zariadení ako napr. Kotly, čerpadlá, ventilátory, apod.
• špeciálny bezpotencionálny výstup - 4 stavový k ovládaniu regulátorov ATMOS ACD01 pod. - možnosť použitia aj ako bežného 2 stavového výstupu
• komunikačný port RS232 na prepojenie s počítačom pre nastavenie jednotlivých funkcií
• informácie o teplote GSM modulu vstavaným teplotným snímačom - ochrana proti kritickej teplote s možnosťou odoslania alarmu (ochrana proti požiaru v dome, v kotolni domu a pod.)
