vPS R 200/1B - akumulačný zásobník 200 l

Podrobný popis

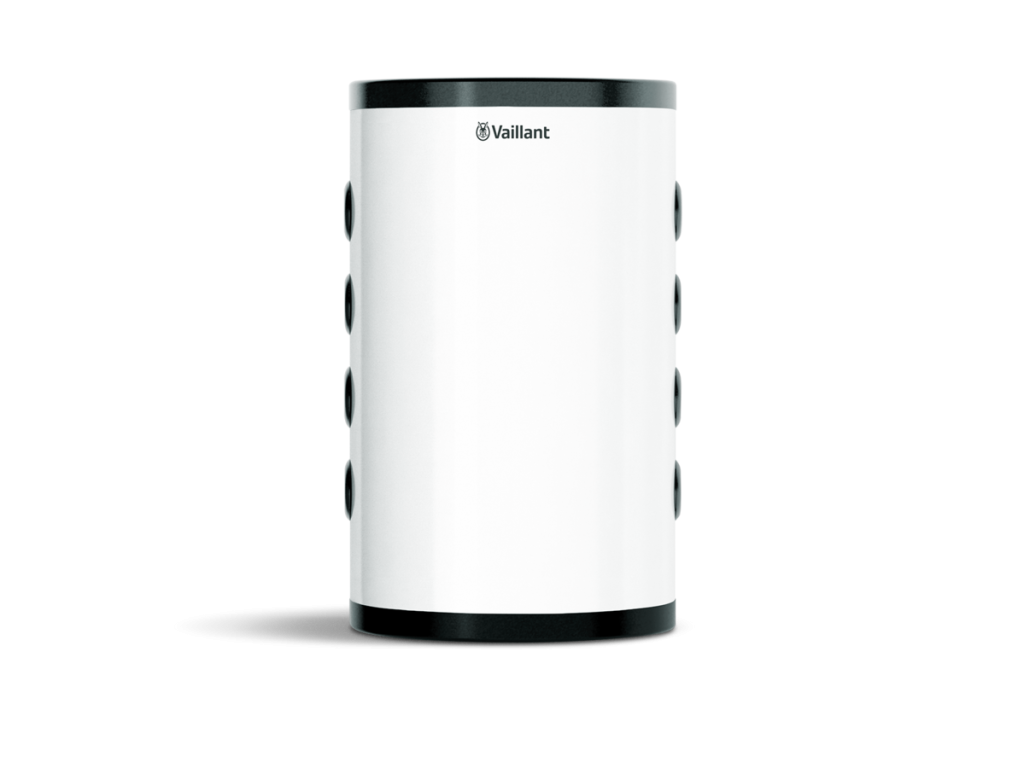

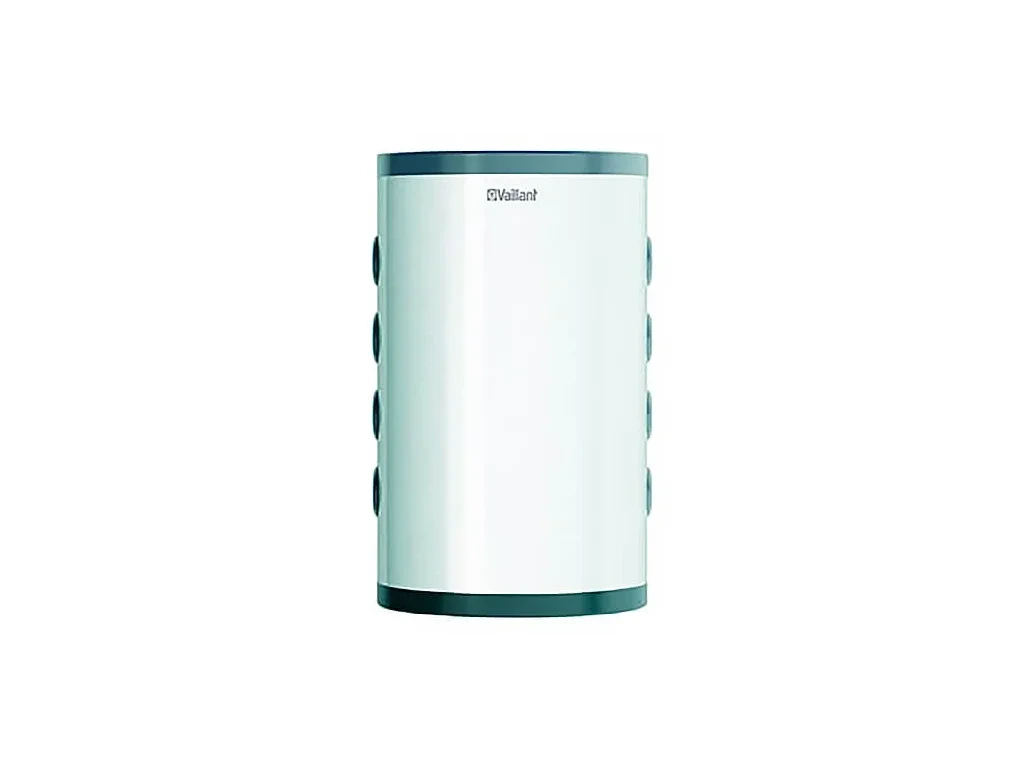

Vaillant uniSTOR VPS R 200/1 B je pufrovací (akumulačný) zásobník s objemom 202 litrov, ktorý slúži ako hydraulická a tepelná "batéria" vykurovacieho systému v kombinácii s tepelným čerpadlom - najčastejšie s modelmi radu Vaillant aroTHERM plus, flexoCOMPACT a flexoTHERM. Zásobník sa v systéme nezapája do okruhu prípravy teplej vody, ale slúži ako akumulačná nádoba vykurovacej vody (pufer), prípadne ako hydraulická odlučovacia (separačná) nádoba medzi primárnym okruhom tepelného čerpadla a sekundárnymi vykurovacími okruhmi objektu.

Na čo pufrovací zásobník slúži

Tepelné čerpadlo pracuje najefektívnejšie a najúspornejšie vtedy, keď beží dlhšie časové úseky s minimom zapnutí a vypnutí (tzv. taktovania). Pri malej vykurovacej sústave s nízkym objemom vody v systéme (napríklad iba podlahové vykurovanie v jednej menšej zóne) však hrozí, že tepelné čerpadlo bude spínať príliš často, čo skracuje životnosť kompresora a znižuje reálnu efektivitu prevádzky. Pufrovací zásobník VPS R 200/1 B doplní do systému potrebný objem vody, ktorý funguje ako tepelný zásobník - tepelné čerpadlo doň v prevádzke "nabíja" teplo a systém si ho následne priebežne odoberá podľa aktuálnej potreby vykurovania alebo chladenia jednotlivých zón/miestností.

Zásobník je zároveň vhodný aj ako hydraulická odlučovacia nádoba (hydraulický oddeľovač) medzi primárnym okruhom s premenlivým prietokom (na strane tepelného čerpadla) a sekundárnymi okruhmi s vlastnou obehovou reguláciou (rozvody do jednotlivých zón, radiátory, podlahové vykurovanie), čím zabraňuje vzájomnému hydraulickému ovplyvňovaniu oboch častí systému.

Vhodné aj pre chladenie

Vďaka konštrukcii a materiálovému vyhotoveniu je VPS R 200/1 B určený nielen pre vykurovanie, ale aj pre prevádzku v režime chladenia (pri použití reverzibilného tepelného čerpadla so schopnosťou aktívneho alebo pasívneho chladenia). Zásobník tak dokáže akumulovať aj "chlad" a stabilizovať prevádzku systému v letnom režime rovnako, ako to robí v zime pri vykurovaní.

Technické parametre

• Menovitý objem: 202 l
• Hmotnosť prázdneho zásobníka: 44 kg
• Rozmery (výška × priemer plášťa): približne 1202 × 600 mm (s obalovým/prepravným rozmerom cca 1405 mm)
• Maximálna prevádzková teplota: 95 °C
• Maximálny prevádzkový tlak: 3 bar
• Pripojenia: 8× vonkajší závit G 1½"
• Prevedenie: bez vstavaného výmenníka (prietokový ohrev cez pripojenia), bez príruby
• Energetická trieda tepelnoizolačnej obálky: B (na stupnici A+ až F)
• Materiál nádoby: oceľ, biely plastový plášť s tepelnou izoláciou (PU pena)
• Farba: biela

Presné hodnoty prevádzkových parametrov, tlakové skúšky a rozmerové výkresy sú uvedené v montážnom a servisnom návode výrobcu, ktorý je súčasťou dodávky zásobníka.

Konštrukcia a materiál

Nádoba zásobníka je vyrobená z ocele a je z vonkajšej strany opatrená kvalitnou tepelnou izoláciou z PU peny, ktorá je následne prekrytá odolným bielym plastovým plášťom. Táto kombinácia zabezpečuje nízke tepelné straty počas skladovania vykurovacej vody a zároveň estetický, kompaktný vzhľad vhodný do viditeľných priestorov technickej miestnosti. Osem pripojovacích hrdiel G 1½" rozmiestnených na plášti zásobníka umožňuje flexibilné zapojenie do rôznych hydraulických schém - jednozónové aj viaczónové vykurovacie systémy, kombináciu s ďalšími zdrojmi tepla, prípadne budúce rozšírenie systému.

Inštalácia a umiestnenie

VPS R 200/1 B je koncipovaný ako stacionárny (podlahový) zásobník. Pri návrhu umiestnenia je potrebné počítať s jeho rozmermi (výška cca 1,2 m, priemer cca 0,6 m) a s dostatočným manipulačným priestorom okolo zásobníka pre pripojenie potrubných rozvodov, prípadný servis a výmenu súčastí. Zásobník sa pripája priamo do vykurovacieho okruhu podľa navrhnutej hydraulickej schémy - odporúčame nechať schému spracovať odbornou projekčnou alebo montážnou firmou tak, aby zohľadňovala výkon tepelného čerpadla, počet vykurovacích zón a požiadavky na prípadné chladenie.

Montáž, uvedenie do prevádzky a prvé napojenie na tepelné čerpadlo Vaillant má vykonávať výhradne kvalifikovaná a zaškolená montážna firma, čím sa zároveň zachová nárok na plnú záruku výrobcu.

Kompatibilné príslušenstvo

• Izolačné kryty na nepoužité vstupy, 6 ks (Vaillant 0020243643) - slúžia na dodatočné utesnenie a zateplenie tých pripojovacích hrdiel G 1½" na plášti zásobníka, ktoré v danej hydraulickej schéme zostávajú nevyužité. Znižujú tepelné straty a udržujú konzistentnú izolačnú obálku nádoby.
• Menší súrodenec radu - VPS R 100/1 M s objemom 101 l, vhodný pre menšie inštalácie, kde postačuje nižší akumulačný objem.

Prečo si vybrať pufrovací zásobník VPS R 200/1 B

Investícia do vhodne dimenzovaného pufrovacieho zásobníka sa oplatí najmä pri systémoch s tepelným čerpadlom, kde stabilná a plynulá prevádzka výrazne predlžuje životnosť kompresora a znižuje spotrebu elektrickej energie na vykurovanie. Objem 202 litrov je vhodnou voľbou pre stredne veľké rodinné domy alebo systémy s viacerými vykurovacími zónami, kde by menší 101-litrový model VPS R 100/1 M už nemusel poskytovať dostatočnú zotrvačnosť systému. Biele prevedenie s kvalitnou izoláciou zároveň zapadne aj do viditeľných priestorov technickej miestnosti bez nutnosti ďalšieho obalenia alebo skrytia zásobníka.

Časté otázky

Slúži VPS R 200/1 B aj na prípravu teplej úžitkovej vody?
Nie, tento zásobník je určený výhradne ako pufrovacia/akumulačná nádoba vykurovacej vody (prípadne ako hydraulický oddeľovač), nie ako zásobník teplej vody pre domácnosť. Pre prípravu teplej vody slúžia samostatné nepriamotopné zásobníky radu uniSTOR (napr. uniSTOR VIH RW alebo uniSTOR plus).

Je nutné dokúpiť izolačné kryty na nevyužité hrdlá?
Nie je to povinné, ale odporúča sa to - každé nevyužité, neodizolované hrdlo predstavuje tepelný most a zvyšuje tepelné straty zásobníka.

Dá sa zásobník zavesiť na stenu?
VPS R 200/1 B sa štandardne inštaluje ako podlahový zásobník vzhľadom na jeho hmotnosť a rozmery. Nástenná montážna súprava (dostupná napríklad pre menší model VPS R 100/1 M) nie je pre tento väčší model bežne určená.

Aký je maximálny prevádzkový tlak a teplota?
Maximálny prevádzkový tlak je 3 bar a maximálna prevádzková teplota 95 °C - hodnoty je potrebné vždy rešpektovať pri návrhu poistných a expanzných zariadení vykurovacieho systému.

S akými tepelnými čerpadlami je zásobník kompatibilný?
Zásobník je určený na spoluprácu s tepelnými čerpadlami Vaillant, najmä radmi aroTHERM plus, flexoCOMPACT a flexoTHERM, no vzhľadom na univerzálne pripojenia G 1½" ho je možné hydraulicky zapojiť aj do iných vykurovacích systémov podľa návrhu projektanta.

Ako si vybrať medzi VPS R 100/1 M a VPS R 200/1 B

Vaillant ponúka pufrovacie zásobníky tohto radu v dvoch veľkostiach - menší VPS R 100/1 M s objemom 101 l a väčší VPS R 200/1 B s objemom 202 l, ktorý je predmetom tejto stránky. Voľba správnej veľkosti závisí od viacerých faktorov: výkonu tepelného čerpadla, počtu a typu vykurovacích okruhov (podlahové vykurovanie, radiátory, kombinácia), počtu samostatne regulovaných zón a od toho, či systém rieši aj chladenie. Vo všeobecnosti platí, že väčší akumulačný objem znamená dlhšie doby chodu kompresora medzi jednotlivými cyklami a tým aj šetrnejšiu prevádzku voči kompresoru tepelného čerpadla, no zároveň si vyžaduje viac miesta v technickej miestnosti. Pri viaczónových systémoch alebo pri väčších domoch s vyšším inštalovaným výkonom tepelného čerpadla je preto model VPS R 200/1 B spravidla vhodnejšou voľbou než menší VPS R 100/1 M.

Umiestnenie v hydraulickej schéme

V typickej zostave s tepelným čerpadlom je zásobník VPS R 200/1 B zapojený v primárnom okruhu, teda medzi výstupom tepelného čerpadla a rozdeľovačom jednotlivých vykurovacích okruhov (prípadne priamo pred zmiešavacími ventilmi jednotlivých zón). Vďaka funkcii hydraulického oddeľovača zásobník zabezpečuje, že prietok cez tepelné čerpadlo zostáva stabilný a nezávislý od momentálnych zmien prietoku v sekundárnych okruhoch (napr. keď sa uzatvára alebo otvára zóna podlahového vykurovania na základe termostatu v miestnosti). Táto hydraulická nezávislosť je dôležitá pre správnu a efektívnu funkciu invertorovo riadeného tepelného čerpadla, ktoré prispôsobuje svoj výkon aktuálnej potrebe systému.

Presné umiestnenie čidiel teploty, obehových čerpadiel a zmiešavacích ventilov v danej hydraulickej schéme určuje projektant vykurovacieho systému na základe konkrétneho typu tepelného čerpadla, počtu zón a požiadaviek na chladenie. Vaillant pre svoje systémy odporúča overené a otestované hydraulické schémy zapojenia, ktoré sú súčasťou technickej dokumentácie k tepelným čerpadlám radu aroTHERM.

Energetické úspory vďaka pufrovaciemu zásobníku

Správne dimenzovaný pufrovací zásobník prispieva k energetickým úsporám hneď niekoľkými spôsobmi. Po prvé, obmedzuje časté spínanie kompresora tepelného čerpadla, ktoré je energeticky najnáročnejšou fázou prevádzky (nábeh kompresora spotrebuje výrazne viac energie ako ustálený chod). Po druhé, umožňuje tepelnému čerpadlu pracovať dlhšie v ustálenom, efektívnejšom prevádzkovom režime namiesto neustáleho prispôsobovania sa okamžitým výkyvom v odbere tepla. Po tretie, pri systémoch s možnosťou riadenia podľa nižšej sadzby elektrickej energie (napríklad nočný tarif) umožňuje akumulačný objem zásobníka "nabiť" teplo v čase lacnejšej elektriny a využiť ho neskôr, keď je elektrina drahšia.

Údržba a servis

Pufrovací zásobník VPS R 200/1 B nevyžaduje taký rozsah pravidelnej údržby ako zásobník teplej úžitkovej vody (nemá napríklad horčíkovú anódu, keďže neobsahuje pitnú vodu), napriek tomu sa v rámci pravidelnej ročnej servisnej prehliadky vykurovacieho systému kontroluje aj stav pripojení, tesnosť hrdiel, stav izolácie plášťa a funkčnosť prípadných odvzdušňovacích a vypúšťacích armatúr, ak sú súčasťou danej hydraulickej schémy. Odporúčame zveriť servis systému s tepelným čerpadlom vždy autorizovanému servisnému partnerovi Vaillant.
