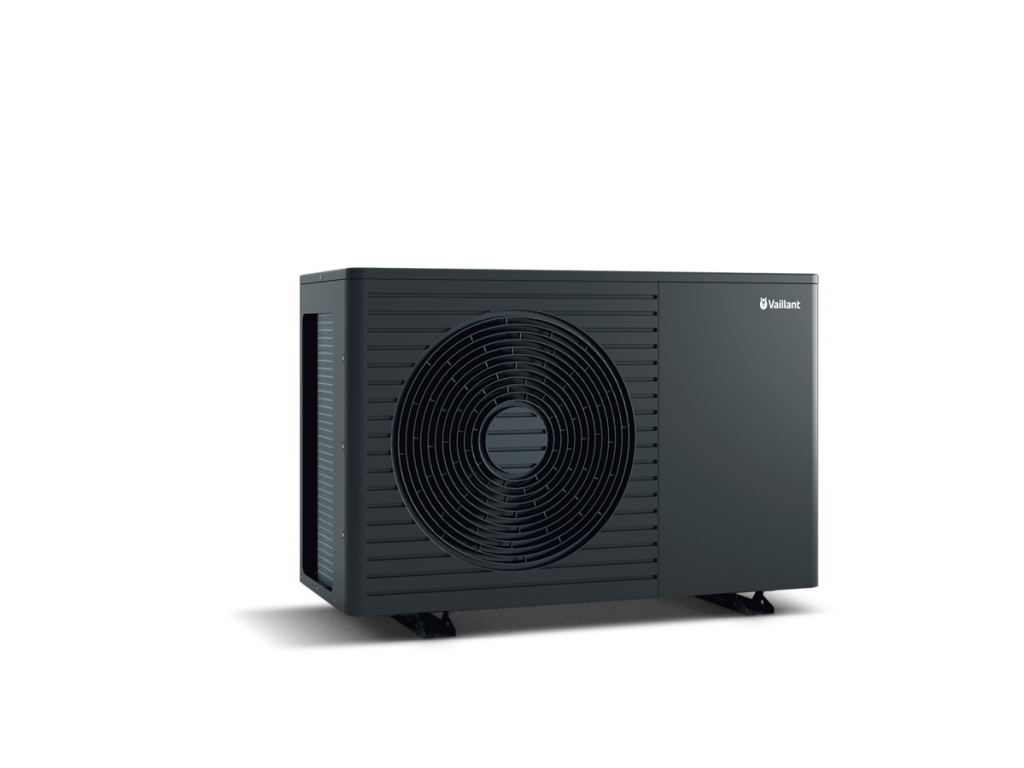

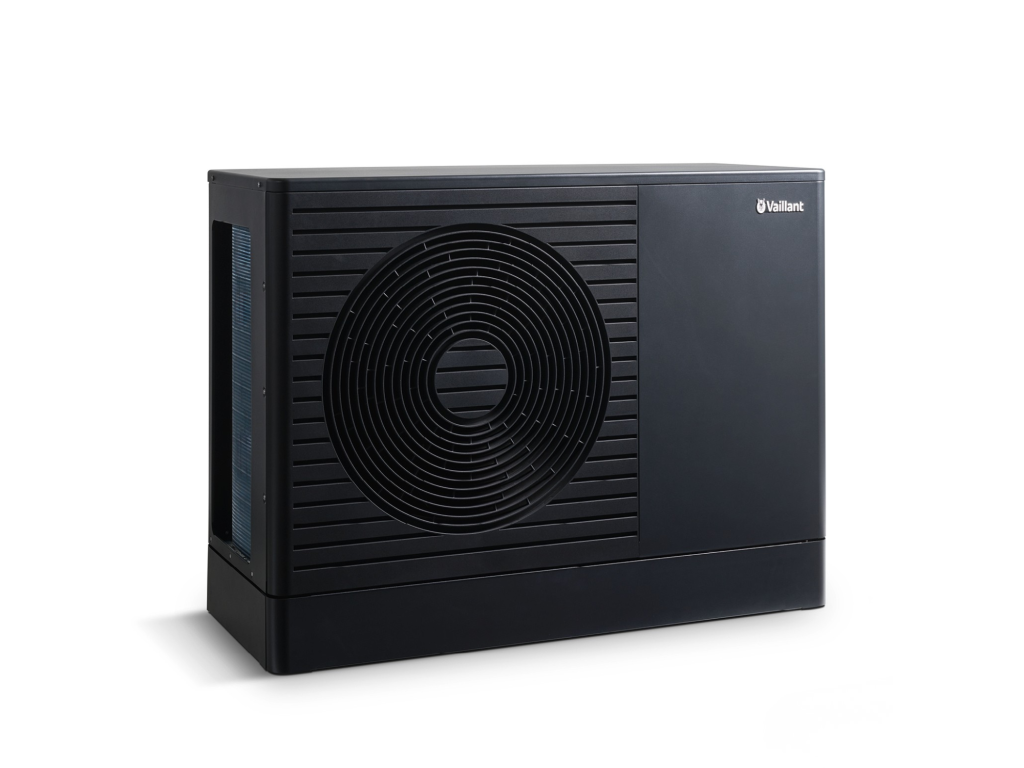

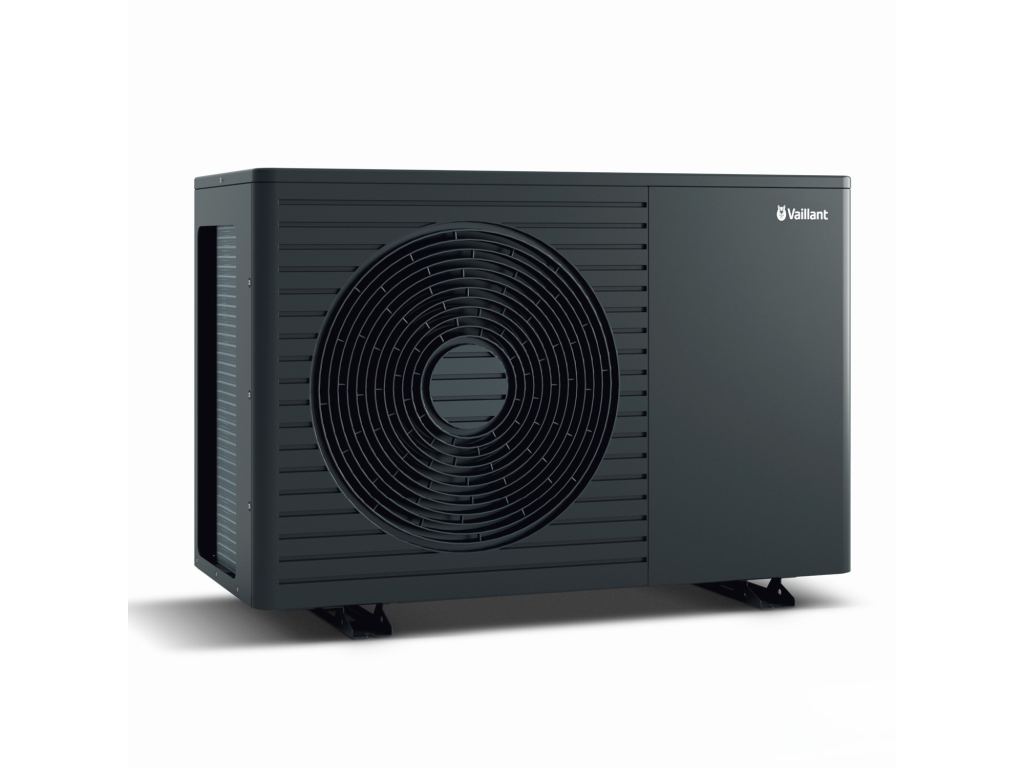

aroTHERM pro vWL 55/7.1 230 V vonkajšia jednotka monoblok

Podrobný popis

Vaillant aroTHERM pro VWL 55/7.1 230 V je vonkajšia jednotka tepelného čerpadla vzduch-voda v prevedení monoblok. Znamená to, že celý chladiaci okruh (kompresor, výparník, expanzný ventil aj chladivo) je uzavretý priamo vo vonkajšej jednotke a von z nej vedie už len vykurovacia voda potrubím s bežnou vodoinštalatérskou izoláciou. Do domu tak nie je potrebné zavádzať žiadne chladivové rozvody, nevyžaduje sa chladiarenský preukaz na inštaláciu ani zložité vákuovanie a plnenie systému chladivom priamo na stavbe – inštalácia je jednoduchšia, rýchlejšia a lacnejšia než pri split verzii, kde chladivový okruh prechádza cez obvodovú stenu domu.

Model VWL 55/7.1 patrí do najnovšej generácie aroTHERM pro (rada /7.1) a je najkompaktnejším člen radu – ideálnym riešením pre menšie a stredné rodinné domy, byty či rekonštrukcie, kde je k dispozícii obmedzený priestor okolo domu. Jednotka pracuje s prírodným chladivom R290 (propán) s minimálnym vplyvom na životné prostredie (GWP = 0,02 v porovnaní s desiatkami stoviek či tisíckami pri starších syntetických chladivách), čo prináša vysokú účinnosť pri nízkych aj vysokých výstupných teplotách vykurovacej vody.

Technické údaje

• Typ: tepelné čerpadlo vzduch-voda, monoblok, vonkajšia jednotka
• Označenie modelu: VWL 55/7.1 A 230 V
• Chladivo: R290 (propán), náplň cca 0,5 kg, GWP 0,02
• Vykurovací výkon (A7/W35, čiastočné zaťaženie podľa EN 14511): cca 3,36 kW výkon / 0,68 kW príkon / COP 4,93
• Menovitý výkon pri bode A-7/W35: cca 4,84 kW
• SCOP (nízkoteplotná aplikácia, výstup 35 °C): až 5,01
• SCOP (stredoteplotná aplikácia, výstup 55 °C): cca 3,7
• Energetická trieda vykurovania (nízka teplota): A+++
• Hladina akustického výkonu: 48,2 dB(A) pri A-7/W35 v tichom nočnom režime (zníženie výkonu ventilátora)
• Rozsah výstupnej teploty vykurovacej vody: 10 – 70 °C
• Elektrické napájanie: 230 V / 50 Hz (jednofázové), max. príkon cca 3,2 kW, max. prúd cca 14 A
• Rozmery (V × Š × H): 750 × 1 104 × 454 mm
• Hmotnosť (bez náplne): cca 84 kg
• Prevedenie: monoblok – bez potreby chladivových rozvodov mimo jednotky

Vďaka technológii Flexible Space je jednotka konštrukčne navrhnutá tak, aby vyžadovala minimálne odstupové vzdialenosti od stien a prekážok, čo uľahčuje jej umiestnenie aj na stiesnených pozemkoch, terasách či pri fasáde domu. Nízka hladina hluku zároveň umožňuje bezproblémovú prevádzku aj v tesnej blízkosti okien spální alebo susedných pozemkov, kde sa bežne uplatňujú prísnejšie hlukové limity.

Ako funguje tepelné čerpadlo vzduch-voda

Vonkajšia jednotka nasáva okolitý vzduch cez lamelový výparník, v ktorom sa teplo z tohto vzduchu odovzdáva chladivu R290. Chladivo sa následne stláča kompresorom, čím sa jeho teplota výrazne zvýši, a takto zohriate sa vedie do doskového výmenníka, kde odovzdá teplo vykurovacej vode prúdiacej do systému kúrenia a prípravy teplej vody. Ochladené chladivo sa cez expanzný ventil vráti späť do výparníka a celý cyklus sa opakuje. Vďaka tomuto princípu dokáže tepelné čerpadlo vyrobiť z 1 kW elektrickej energie niekoľko kW tepla – práve tento pomer vyjadruje koeficient COP, resp. sezónny SCOP.

Inštalácia a zapojenie

Keďže ide o monoblokovú jednotku, na mieste inštalácie sa pracuje výhradne s vykurovacou vodou, nie s chladivom. Vonkajšia jednotka VWL 55/7.1 sa štandardne prepája s vnútorným hydraulickým modulom (napr. VWZ MEH alebo obdobným hydraulickým setom z ponuky Vaillant), ktorý zabezpečuje reguláciu, obehové čerpadlo, poistné prvky, prípadne aj prípravu teplej vody v kombinácii so zásobníkovým ohrievačom. Riadenie celého systému zabezpečuje regulátor sensoHome, ktorý umožňuje nastavenie vykurovacích kriviek, ekvitermickú reguláciu, ovládanie cez mobilnú aplikáciu aj napojenie na existujúci alebo nový vykurovací systém (radiátory, podlahové kúrenie, fancoily).

Pri návrhu inštalácie je potrebné počítať s:

• vhodným umiestnením s ohľadom na prúdenie vzduchu (dostatočný priestor pred a za jednotkou pre nasávanie a výfuk vzduchu),
• odvodom kondenzátu, ktorý pri prevádzke pri nízkych teplotách vzniká na výparníku,
• základom alebo konzolami s tlmením vibrácií pre umiestnenie na teréne, streche alebo stene,
• elektrickou prípojkou 230 V s príslušným istením podľa projektovej dokumentácie,
• prepojovacím potrubím k vnútornej hydraulickej jednotke s tepelnou izoláciou proti tepelným stratám a zamrznutiu.

Vďaka jednofázovému napájaniu 230 V je model VWL 55/7.1 vhodný aj do lokalít alebo objektov, kde nie je k dispozícii trojfázová prípojka, prípadne kde je kapacita elektrickej prípojky obmedzená – čo je bežná situácia pri starších rodinných domoch a rekonštrukciách.

Pre koho je toto tepelné čerpadlo vhodné

Výkonová trieda 55 (nominálny výkon v jednotkách okolo 5,5 kW pri referenčnom bode) je určená predovšetkým pre:

• menšie a stredne veľké rodinné domy s dobrou tepelnou izoláciou,
• byty a menšie bytové jednotky s vlastným vykurovacím okruhom,
• rekonštrukcie, kde sa nahrádza starší plynový kotol alebo elektrokotol tepelným čerpadlom,
• novostavby s nízkoenergetickým alebo pasívnym štandardom, kde postačuje nižší inštalovaný výkon,
• kombináciu s podlahovým vykurovaním aj s radiátorovými sústavami vďaka schopnosti dosiahnuť výstupnú teplotu vody až 70 °C.

Pri výbere správneho výkonu tepelného čerpadla je vždy potrebné vychádzať z tepelnej straty konkrétneho objektu, ktorá sa stanovuje energetickým výpočtom alebo odborným návrhom kúrenia. Príliš predimenzované aj poddimenzované tepelné čerpadlo znižuje efektivitu prevádzky a životnosť zariadenia, preto odporúčame návrh výkonu konzultovať s odborne spôsobilým projektantom alebo certifikovaným montážnym partnerom Vaillant.

Výhody monoblokového riešenia

• Jednoduchšia a lacnejšia inštalácia – bez potreby chladivárskeho oprávnenia na mieste stavby, bez vákuovania a dopĺňania chladiva na stavbe.
• Nižšie riziko úniku chladiva – chladivový okruh je uzavretý a tesný priamo z výroby, testovaný výrobcom.
• Rýchlejší servis – väčšina servisných úkonov sa vykonáva na hydraulickej strane bez zásahu do chladivového okruhu.
• Ekologické chladivo R290 – s výrazne nižším vplyvom na globálne otepľovanie (GWP 0,02) v porovnaní so staršími chladivami typu R410A.
• Kompaktné rozmery – vďaka technológii Flexible Space je možné jednotku umiestniť aj na menšie pozemky a bližšie k stene domu.

Čo je súčasťou dodávky a čo je potrebné doobjednať

Súčasťou tejto ponuky je samotná vonkajšia monobloková jednotka tepelného čerpadla VWL 55/7.1. Pre kompletný funkčný systém je potrebné doobjednať vnútorný hydraulický modul (napr. VWZ MEH alebo iný kompatibilný hydraulický set), prípadne zásobníkový ohrievač teplej vody, spojovací a inštalačný materiál (potrubie, izolácia, konzoly), a v prípade potreby aj priestorový regulátor či ďalšie príslušenstvo zo systému Vaillant. Pri návrhu kompletnej zostavy radi poradíme so správnou kombináciou komponentov podľa typu a veľkosti vykurovaného objektu.

Prevádzka a údržba

Tepelné čerpadlá Vaillant aroTHERM pro sú navrhnuté na dlhodobú prevádzku s minimálnymi nárokmi na údržbu. Odporúča sa pravidelná ročná kontrola vykonaná certifikovaným servisným technikom, ktorá zahŕňa kontrolu tesnosti chladivového okruhu, funkčnosti odvodu kondenzátu, stavu výparníka (očistenie lamiel od nečistôt a prípadného zaľadnenia) a kontrolu elektrických súčastí. Pri dodržaní servisných intervalov je životnosť jednotky porovnateľná s klasickým plynovým kotlom, pričom prevádzkové náklady sú pri správnom návrhu systému výrazne nižšie vďaka vysokému koeficientu výkonnosti.

Časté otázky (FAQ)

Je potrebný chladiarenský preukaz na inštaláciu?
Nie na mieste inštalácie – monoblok má chladivový okruh uzavretý a naplnený už z výroby. Inštaláciu aj tak musí vykonať kvalifikovaná osoba/firma spĺňajúca legislatívne požiadavky na prácu s chladivami a elektrickú inštaláciu.

Dá sa toto tepelné čerpadlo pripojiť na radiátory?
Áno, výstupná teplota vody až 70 °C umožňuje prevádzku aj s klasickými radiátormi, hoci najvyššiu efektivitu (najvyšší COP/SCOP) dosahuje jednotka pri nižších výstupných teplotách typických pre podlahové kúrenie.

Funguje tepelné čerpadlo aj pri mrazoch?
Áno, jednotky radu aroTHERM pro sú navrhnuté na prevádzku aj pri výrazne nízkych vonkajších teplotách, pričom hodnoty výkonu a účinnosti pri bode A-7/W35 (teda pri -7 °C vonkajšej teploty) sú súčasťou technických údajov vyššie.

Je potrebný zásobník teplej vody?
Pre prípravu teplej vody sa štandardne odporúča zásobníkový ohrievač zapojený cez vnútorný hydraulický modul. Bez zásobníka je možné jednotku prevádzkovať len na vykurovanie.

Aký je rozdiel oproti split verzii tepelného čerpadla?
Pri split verzii je chladivový okruh rozdelený medzi vonkajšiu a vnútornú jednotku a chladivové potrubie sa vedie cez stenu domu, čo si vyžaduje chladiarenskú kvalifikáciu montážnika priamo na stavbe. Pri monobloku ostáva chladivo uzavreté vo vonkajšej jednotke a do domu sa vedie už len vykurovacia voda.

V prípade záujmu o kompletný návrh vykurovacieho systému s tepelným čerpadlom Vaillant aroTHERM pro VWL 55/7.1, vrátane vhodného hydraulického modulu, zásobníka teplej vody a montáže, nás neváhajte kontaktovať – radi pripravíme cenovú ponuku na mieru podľa potrieb vášho objektu.
