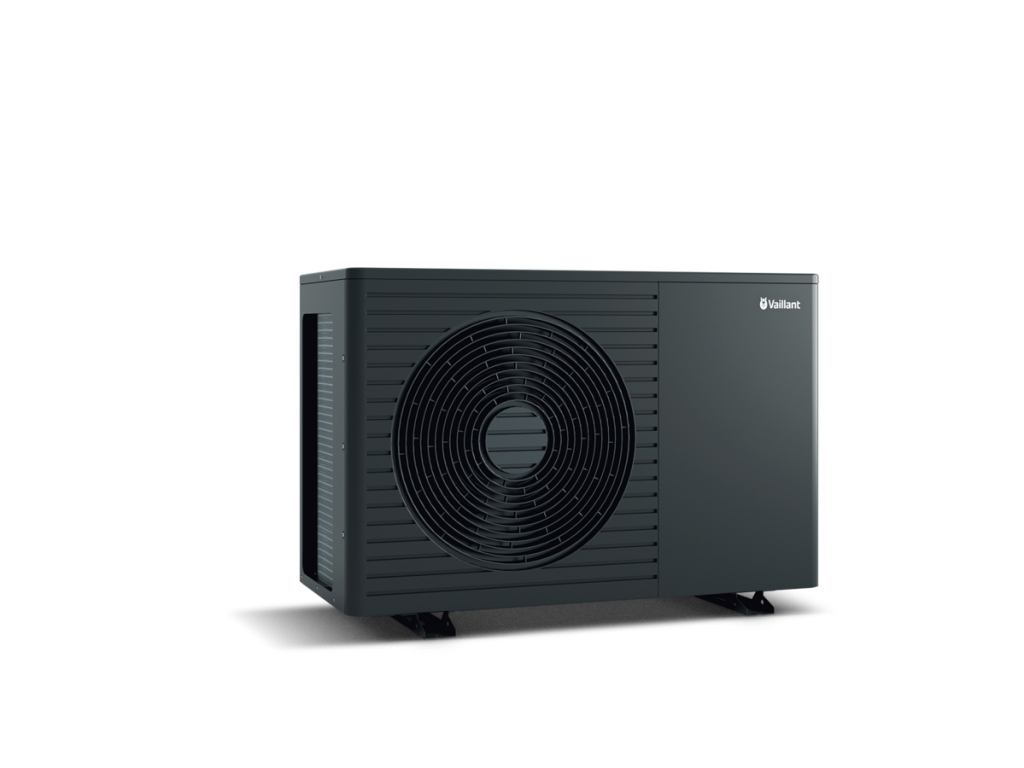

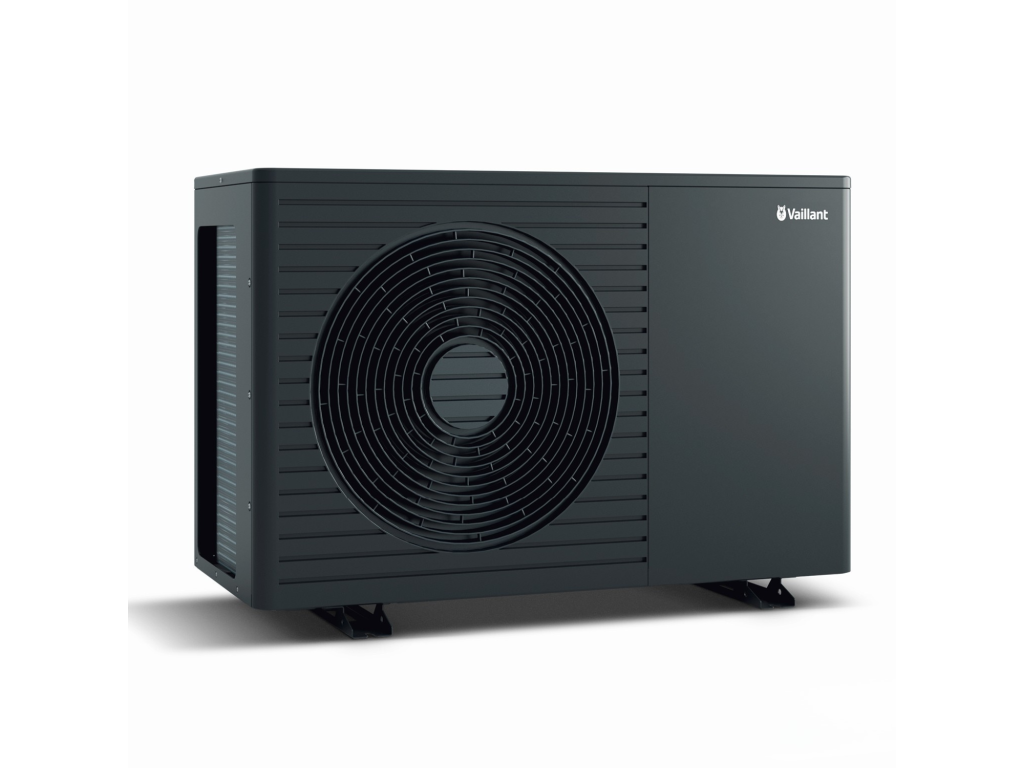

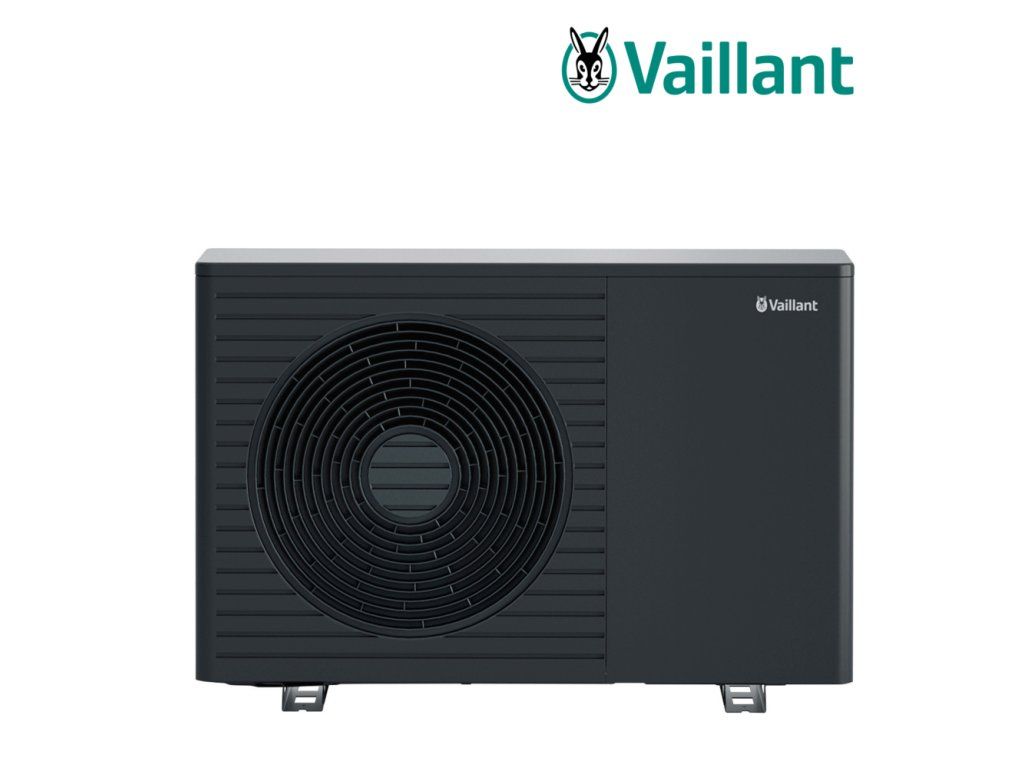

aroTHERM pro vWL 75/7.1 230 V vonkajšia jednotka monoblok

Podrobný popis

aroTHERM pro VWL 75/7.1 230 V je vonkajšia jednotka tepelného čerpadla vzduch-voda od nemeckého výrobcu Vaillant, vyhotovená ako monoblok – kompletný chladiaci okruh (kompresor, výparník, expanzný ventil aj obehové čerpadlo primárneho okruhu) je uzavretý priamo vo vonkajšej jednotke. Do domu sa tak nevedie žiadne chladivové potrubie, ale iba bežné vykurovacie potrubie s teplonosnou kvapalinou (voda s nemrznúcou zmesou), čo výrazne zjednodušuje montáž, skracuje čas inštalácie a odpadá povinnosť prizvať chladiarenského technika s certifikáciou na prácu s chladivami. Jednotka VWL 75/7.1 patrí do radu aroTHERM pro s jednofázovým napájaním 230 V a je určená pre rodinné domy so stredne veľkou tepelnou stratou, kde je potrebný vyšší vykurovací výkon než pri menšom súrodencovi VWL 55/7.1.

Prečo aroTHERM pro VWL 75/7.1

Tepelné čerpadlo využíva teplo obsiahnuté vo vonkajšom vzduchu a pomocou kompresorového chladiaceho okruhu ho odovzdáva do vykurovacieho systému domu. Vďaka tomu dokáže z 1 kW elektrickej energie vyrobiť niekoľko kW tepla – reálny pomer (COP) sa mení podľa vonkajšej teploty a teploty vykurovacej vody. Model 75/7.1 je stavaný ako vyvážené riešenie medzi výkonom a nárokmi na elektrickú prípojku: bežné jednofázové 230 V postačuje aj pri vyššom vykurovacom výkone, takže pri rekonštrukcii domu často nie je potrebné budovať nové trojfázové vedenie k vonkajšej jednotke.

Novšia generácia aroTHERM pro (označenie „7.1“) prináša oproti staršej rade tichšiu prevádzku, presnejšiu reguláciu výkonu a lepšiu účinnosť pri nízkych vonkajších teplotách, čo sa priamo prejavuje na nižších prevádzkových nákladoch počas vykurovacej sezóny aj v chladnejších oblastiach Slovenska.

Technické parametre

• Typ: tepelné čerpadlo vzduch-voda, vonkajšia jednotka, prevedenie monoblok
• Označenie modelu: VWL 75/7.1 A 230V
• Chladivo: R290 (propán) – prírodné chladivo s extrémne nízkym potenciálom globálneho otepľovania (GWP ≈ 0,02 v porovnaní s CO₂), bez fluórovaných plynov
• Vykurovací výkon a COP pri A-7/W35: 6,37 kW pri elektrickom príkone cca 2,39 kW (COP 2,66)
• COP pri A2/W35: 4,15
• COP pri A7/W35 (ΔT=5K): 4,83
• SCOP (nízkoteplotný systém, 35 °C): 4,87
• SCOP (stredoteplotný systém, 55 °C): 3,62
• Energetická trieda vykurovania (nízkoteplotná aplikácia): A+++
• Hladina akustického výkonu: 49,9 dB(A) v tichom nočnom režime (redukcia výkonu) pri A-7/W35, max. 60,9 dB(A) pri plnom výkone A-7/W35; 49 dB(A) podľa ErP pri A7/W55
• Rozmery (V × Š × H): 750 × 1104 × 454 mm
• Hmotnosť (bez obalu): 90,3 kg
• Elektrické napájanie: 230 V, jednofázové (1/N/PE)
• Rozsah výstupnej teploty vykurovacej vody: 10 – 70 °C
• Prevádzka: celoročná, vrátane vykurovania aj chladenia (pri kompatibilnej hydraulickej stanici a systémovom riešení)

Uvedené hodnoty výkonu a COP zodpovedajú štandardizovaným skúšobným bodom podľa normy EN 14511 (A-7/W35, A2/W35, A7/W35), ktoré slúžia na porovnanie tepelných čerpadiel rôznych výrobcov. Reálny výkon a spotreba sa počas roka menia v závislosti od aktuálnej vonkajšej teploty, požadovanej teploty vykurovacej vody a nastavenia regulácie.

Prečo monoblok a nie split systém

Pri split systémoch je chladiaci okruh rozdelený medzi vonkajšiu a vnútornú jednotku a spája ich chladivové potrubie, ktoré musí namontovať a natlakovať výhradne technik s chladiarenským preukazom. Pri monobloku ako je aroTHERM pro VWL 75/7.1 je celý chladiaci okruh hotový už z výroby a natlakovaný chladivom priamo v jednotke. K domu tak stačí priviesť bežné vykurovacie potrubie (podobne ako ku kotlu) izolované proti mrazu a prípadne doplnené o elektrický sprievodný ohrev v extrémne mrazivých oblastiach. Výhodou je:

• jednoduchšia a rýchlejšia montáž bez nutnosti práce s chladivom na stavbe,
• nižšie riziko úniku chladiva v priebehu životnosti (menej spojov v teréne),
• možnosť realizácie inštalácie aj bežnou vykurovacou/inštalatérskou firmou,
• jednoduchšia servisovateľnosť – všetky kľúčové komponenty sú v jednej jednotke.

Inštalácia a hydraulické riešenie

Vonkajšia jednotka VWL 75/7.1 sa umiestňuje na spevnený základ alebo konzoly mimo obytných miestností (najlepšie s dostatočným odstupom od okien a susedných pozemkov kvôli akustike). Do domu vedie dvojica potrubí s teplonosnou kvapalinou, ktoré sa napájajú na vnútornú hydraulickú stanicu – typicky modul radu VWZ MEH (hydraulická jednotka s obehovým čerpadlom, poistnou skupinou, odvzdušňovačom a prípadne elektrickým dohrevom), ktorá zabezpečuje prepojenie tepelného čerpadla s vykurovacím systémom domu (podlahové vykurovanie, radiátory) a s prípravou teplej úžitkovej vody prostredníctvom zásobníkového ohrievača (napr. rad uniSTOR alebo actoSTOR). Presný typ a veľkosť hydraulického modulu a zásobníka TÚV sa volí podľa tepelnej straty objektu, počtu osôb v domácnosti a zvoleného systému vykurovania – odporúčame konzultáciu s autorizovaným montážnym partnerom Vaillant, ktorý zároveň spracuje projektový návrh a energetický výpočet.

Riadenie celého systému zabezpečuje regulátor sensoCOMFORT alebo sensoHOME, ktorý umožňuje nastavenie vykurovacích kriviek, ekvitermickú reguláciu, plánovanie prevádzky TÚV aj vzdialené ovládanie cez mobilnú aplikáciu (pri pripojení do internetu a modulu VR 921 / internetovej brány).

Pre koho je tento model určený

VWL 75/7.1 230 V je vhodná voľba pre rodinné domy so strednou až vyššou tepelnou stratou, kde by menší model 55/7.1 už nedokázal pokryť požadovaný výkon v najchladnejších dňoch, no zároveň nie je potrebné trojfázové pripojenie ako pri väčších jednotkách radu (napr. VWL 115/7.1). Vďaka jednofázovému 230 V pripojeniu je táto jednotka často najpraktickejšou voľbou pri rekonštrukciách, kde sa mení plynový kotol za tepelné čerpadlo a nie je záujem riešiť nové silové rozvody od elektromera.

Ekológia a prevádzkové náklady

Chladivo R290 (propán) má zanedbateľný vplyv na globálne otepľovanie v porovnaní s bežne používanými fluórovanými chladivami (R410A, R32) a jeho použitie zároveň umožňuje dosahovať vyššie teploty vykurovacej vody s dobrou účinnosťou aj pri nízkych vonkajších teplotách. Vysoká hodnota SCOP (až 4,87 pri nízkoteplotnom systéme) znamená, že tepelné čerpadlo v priemere za sezónu vyrobí takmer 5-krát viac tepelnej energie, než koľko elektrickej energie samo spotrebuje – to sa prejaví citeľnou úsporou oproti elektrickému priamemu vykurovaniu aj oproti starším plynovým alebo olejovým kotlom, najmä v kombinácii s podlahovým vykurovaním alebo väčšími radiátormi navrhnutými na nižšiu teplotu vykurovacej vody.

Časté otázky (FAQ)

Potrebujem k tejto jednotke ešte niečo ďalšie?

Áno. Samotná vonkajšia jednotka VWL 75/7.1 nefunguje samostatne – je potrebná vnútorná hydraulická stanica (napr. VWZ MEH), prípadne zásobník teplej úžitkovej vody a regulátor. Tieto komponenty sa vyberajú podľa konkrétneho vykurovacieho systému domu.

Je potrebný chladiarenský preukaz na inštaláciu?

Nie, keďže ide o monoblokové vyhotovenie s chladivom uzavretým priamo vo vonkajšej jednotke, na strane vykurovacieho potrubia stačí bežná inštalatérska/vykurovárska kvalifikácia. Zapojenie elektrickej časti musí vykonať elektrikár s príslušným oprávnením.

Aký je rozdiel oproti modelu VWL 55/7.1?

VWL 75/7.1 má vyšší menovitý vykurovací výkon a je určená pre objekty s vyššou tepelnou stratou. Fyzické rozmery jednotky (750 × 1104 × 454 mm) sú pri oboch modeloch rovnaké, líši sa najmä výkon kompresora a s tým súvisiaca spotreba a hlučnosť pri plnom zaťažení.

Dá sa jednotka použiť aj na chladenie v lete?

Áno, pri zvolení kompatibilnej hydraulickej stanice a systémového riešenia (napr. s podlahovým vykurovaním fungujúcim aj ako plošné chladenie) dokáže tepelné čerpadlo v lete priestory mierne pasívne alebo aktívne chladiť.

Aká je hlučnosť jednotky v noci?

Jednotka má nastaviteľný tichý (redukovaný) prevádzkový režim, v ktorom hladina akustického výkonu klesá na približne 49,9 dB(A), čo je vhodné pre nočnú prevádzku aj v tesnejšej zástavbe. Presné umiestnenie a odstup od okien susedných pozemkov je aj tak potrebné zvážiť podľa platnej legislatívy o hluku.

Je nutný elektrický dohrev?

Pri správne navrhnutom systéme a bivalentnom bode zvolenom montážnou firmou dokáže aroTHERM pro pokryť vykurovaciu potrebu domu aj pri nízkych teplotách bez nutnosti elektrického dohrevu. V extrémne chladných oblastiach alebo pri poddimenzovanom výkone môže hydraulická stanica obsahovať doplnkový elektrický ohrev ako zálohu.

Pri výbere konkrétnej zostavy (hydraulická stanica, zásobník TÚV, regulácia, príslušenstvo) odporúčame kontaktovať náš tím alebo autorizovaného montážneho partnera Vaillant – radi pripravíme cenovú ponuku na mieru podľa parametrov vášho domu.
