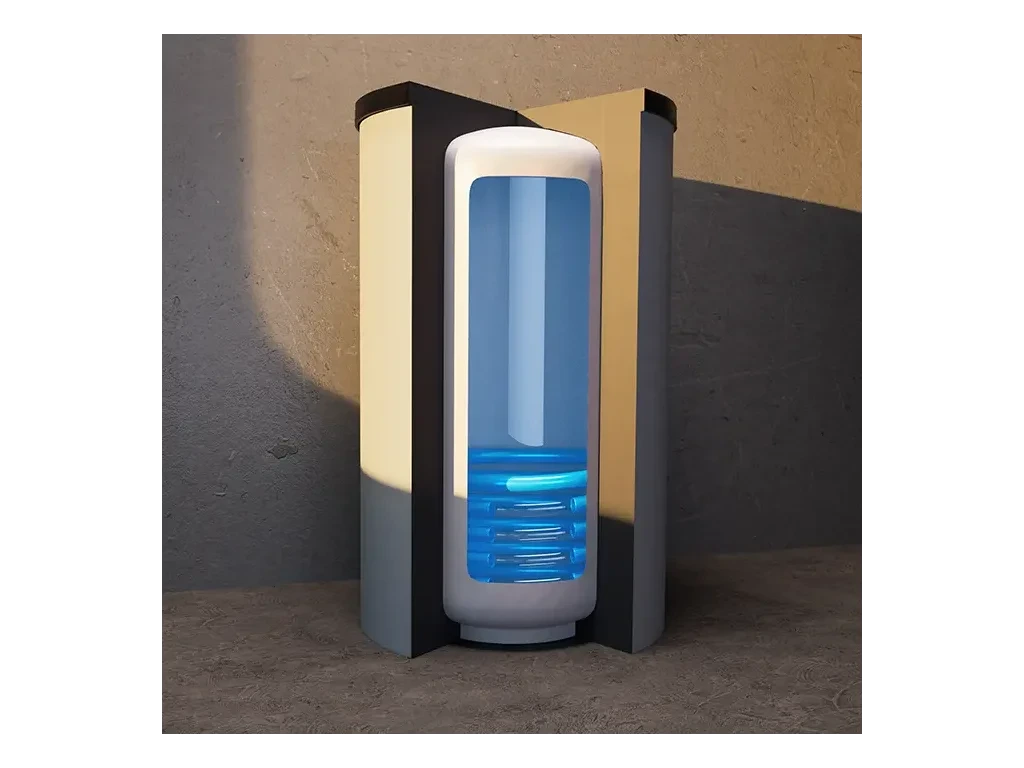

ATTACK Akumulačná nádrž AK 500 (izolácia v cene)

Podrobný popis

Prečo akumulačná nádrž rozhoduje o efektivite kúrenia

ATTACK Akumulačná nádrž AK 500 (izolácia v cene) je oceľová akumulačná (vyrovnávacia, pufrovacia) nádrž s objemom 500 litrov, určená na skladovanie teplej vykurovacej vody z ľubovoľného zdroja tepla - splyňovacieho kotla na drevo, tepelného čerpadla, elektrokotla, plynového kotla alebo solárnych kolektorov. Ide o nádrž bez zabudovaného výmenníka (niekedy označovanú aj ako "hydraulická výhybka" alebo "buffer tank"), ktorá slúži čisto na skladovanie vykurovacej vody - ohrev teplej úžitkovej vody (TÚV) sa pri tomto type nádrže rieši externe, napríklad prostredníctvom zásobníkového ohrievača alebo prietokového modulu.

Najväčší prínos akumulačnej nádrže vidno pri kombinácii so splyňovacím kotlom na tuhé palivo, akým je napríklad ATTACK DPX alebo ATTACK SLX. Tieto kotly dosahujú najvyššiu účinnosť a najčistejšie spaľovanie práve vtedy, keď horia na plný, menovitý výkon - teda keď spália celú náplň dreva "na jeden ťah" bez škrtenia prívodu vzduchu. Bez akumulačnej nádrže by kotol musel často pracovať v pridusenom režime (aby nedošlo k prehriatiu sústavy), čo vedie k horšiemu spaľovaniu, vyššej tvorbe dechtu a nižšej životnosti kotla aj komína. S nádržou ATTACK Akumulačná nádrž AK 500 (izolácia v cene) kotol spáli palivo pri plnom výkone naraz a prebytočné teplo sa uloží do zásoby vody v nádrži - odtiaľ si ho vykurovacia sústava postupne odoberá podľa aktuálnej potreby domácnosti, aj niekoľko hodín po tom, čo kotol dohorel.

Rovnaký princíp funguje aj pri elektrokotle alebo tepelnom čerpadle: nádrž 500 l umožňuje zdroju tepla pracovať v dlhších, menej častých cykloch namiesto neustáleho zapínania a vypínania na krátke intervaly, čo predlžuje životnosť kompresora/vykurovacích telies a znižuje spotrebu energie. Ide o typický objem pre bežný rodinný dom vykurovaný splyňovacím kotlom na drevo ATTACK DPX alebo SLX - nádrž tejto veľkosti dokáže pojať teplo z jednej alebo viacerých náplní kotla a following dní ho postupne odovzdávať do vykurovacej sústavy, čím sa výrazne znižuje počet štartov a zástavov kotla.

Kľúčové vlastnosti nádrže AK500K

• Objem 500 litrov - navrhnutý tak, aby pri odporúčanom výkone zdroja tepla 20 - 25 kW poskytoval dostatočnú zásobu tepla medzi jednotlivými cyklami vykurovania.
• Mäkká, snímateľná polyesterová izolácia hrúbky 100 mm - výrazne obmedzuje tepelné straty do okolia počas dlhodobého skladovania horúcej vody, pritom sa dá jednoducho odopnúť pre kontrolu alebo servis nádrže a hrdiel.
• Vonkajší obal izolácie z koženky (PVC textílie) vo vyhotovení strieborno-sivá - odolný voči oderu a ľahko udržiavateľný, opticky pôsobí ako súčasť interiéru kotolne, nie ako "technický" prvok.
• 5 pripojovacích hrdiel rozmiestnených po obvode plášťa a na vrchnej/spodnej strane nádrže, umožňujúcich pripojenie zdroja tepla, vykurovacích okruhov, doplnkového elektrického vykurovacieho telesa (dohrev), odvzdušnenia, vypúšťania a snímačov teploty.
• Oceľový plášť s vnútornou povrchovou úpravou odolnou voči korózii, dimenzovaný na max. prevádzkový tlak 3 bar a max. teplotu 95 °C - bezpečná rezerva oproti bežným prevádzkovým teplotám vykurovacej vody (60-80 °C).
• Vhodná do zvislej polohy vďaka nožičkám/podstavcu, čo pri tomto objeme uľahčuje presné vrstvenie teploty (stratifikáciu) - teplejšia voda sa prirodzene drží hore, chladnejšia dole, čím sa zvyšuje využiteľnosť akumulovaného tepla.
• Možnosť dodatočnej montáže elektrického vykurovacieho telesa (napr. ATTACK TH100, TH102, TH103 alebo TH107) priamo do jedného z hrdiel nádrže - vhodné ako záložný alebo doplnkový zdroj tepla mimo vykurovacej sezóny alebo pri poruche hlavného zdroja.
• Bez zabudovaného výmenníka - nádrž je určená čisto na akumuláciu vykurovacej vody; ak potrebujete zároveň aj prípravu TÚV cez zabudovaný výmenník, pozrite si v našej ponuke rad nádrží AS/HR/HRS/TUV/TUVS s výmenníkom.

Technické parametre

Poznámka: rozmery a hmotnosť prázdnej nádrže sú orientačným odhadom zodpovedajúcim danému objemu, presné rozmery pred montážou (napr. pri obmedzenom priestore kotolne alebo úzkych dverách/schodisku) odporúčame overiť priamo u predajcu pred objednávkou.

Ako správne vybrať objem akumulačnej nádrže

Najbežnejšie odporúčané pravidlo pri výbere akumulačnej nádrže k splyňovaciemu kotlu na tuhé palivo znie: na každý 1 kW menovitého výkonu kotla počítajte približne 20 až 25 litrov akumulačného objemu. Toto pravidlo vychádza z toho, že kotol spáli jednu náplň paliva na plný výkon približne za 1,5 až 3 hodiny a teplo z tejto náplne treba niekde uložiť, kým ho vykurovacia sústava postupne spotrebuje. Pri nádrži s objemom 500 litrov to znamená, že je vhodná pre zdroj tepla s výkonom približne 20 až 25 kW.

Ak máte napríklad splyňovací kotol na drevo s výkonom v tomto rozsahu (z ponuky ATTACK sú to napríklad niektoré modely radu DPX alebo SLX - Standard aj Profi vyhotovenie), nádrž ATTACK Akumulačná nádrž AK 500 (izolácia v cene) je pre váš systém primerane dimenzovaná. Pri väčšom výkone kotla, prípadne ak plánujete kombináciu viacerých zdrojov tepla (napr. kotol na drevo + tepelné čerpadlo, alebo kotol + solárne kolektory), odporúčame zvoliť radšej väčší objem, prípadne aj prepojenie viacerých nádrží do kaskády - tak, aby akumulačný objem zodpovedal súčtu výkonov zapojených zdrojov.

Pri objeme 500 l zároveň platí, že čím väčšia je nádrž, tým dlhšie dokáže dodávať teplo aj po úplnom vyhasnutí kotla - pri dobre navrhnutom a dostatočne veľkom systéme je bežné, že rodinný dom vydrží na jedno naloženie kotla a jednu akumulačnú nádrž kúriť aj 12 až 24 hodín, v závislosti od vonkajšej teploty, tepelných strát domu a teplotného spádu vykurovacej sústavy (nižšie teploty, napr. pri podlahovom kúrení, umožňujú využiť väčšiu časť uloženého tepla než vysokoteplotné radiátorové sústavy).

Netreba zabúdať ani na to, že akumulačná nádrž sa oplatí aj v kombinácii s automatickými zdrojmi tepla, ako je elektrokotol alebo tepelné čerpadlo - hoci tieto zdroje dokážu modulovať výkon plynulejšie ako kotol na tuhé palivo, aj tak z nádrže profitujú vďaka zníženiu počtu spínacích cyklov, čo šetrí životnosť kompresora, obehových čerpadiel a elektroniky.

Zapojenie, montáž a možnosti dohrevu

Nádrž ATTACK Akumulačná nádrž AK 500 (izolácia v cene) sa štandardne zapája ako hydraulicky oddelený vyrovnávací člen medzi zdroj tepla a vykurovaciu sústavu (radiátory, podlahové kúrenie, fan-coil jednotky a pod.) - zdroj tepla nabíja nádrž cez jednu dvojicu hrdiel, vykurovacia sústava odoberá teplo cez druhú dvojicu, čím sa oba okruhy hydraulicky oddelia a systém funguje stabilnejšie aj pri kolísavom prietoku na strane zdroja. Zvyšné hrdlá (spolu je ich na tejto nádrži 5) slúžia napríklad na osadenie snímača teploty, odvzdušňovacieho ventilu, poistného ventilu, prípadne na pripojenie doplnkového elektrického vykurovacieho telesa.

Práve možnosť osadiť elektrické vykurovacie teleso je praktickým riešením pre obdobia, keď nechcete kúriť tuhým palivom (napr. mimo hlavnej vykurovacej sezóny) alebo ako zálohu pri poruche hlavného zdroja. Do nášho sortimentu patria elektrické vykurovacie telesá ATTACK TH100 (2,5 kW), TH102 (4,5 kW), TH103 (6 kW) a TH107 (2 kW), všetky s vlastným termostatom a závitom G6/4" - kompatibilné s hrdlami tejto akumulačnej nádrže. Výber výkonu telesa odporúčame prispôsobiť objemu nádrže a požadovanej rýchlosti dohrevu.

Pri montáži nádrže ATTACK Akumulačná nádrž AK 500 (izolácia v cene) počítajte s dostatočným manipulačným priestorom v kotolni - vzhľadom na priemer s izoláciou približne 950 mm a výšku približne 1450 mm (obe hodnoty orientačné, viď vyššie) je potrebné vopred overiť priechodnosť dverí, schodiska a samotnej miestnosti. Odporúčame tiež ponechať okolo nádrže voľný priestor aspoň 300-500 mm na strane s pripojovacími hrdlami, aby bol zabezpečený pohodlný prístup pri servise, výmene tesnenia alebo doplnení/kontrole snímačov.

Nádrž odporúčame dopĺňať iba upravenou vykurovacou vodou v súlade s platnou normou (napr. STN EN 14868 alebo odporúčaním výrobcu kotla) - tvrdá voda s vysokým obsahom minerálov urýchľuje tvorbu vodného kameňa na vnútorných stenách a skracuje životnosť celého systému vrátane kotla a obehových čerpadiel.

Prepojenie s ďalšími komponentmi vykurovacieho systému

Akumulačná nádrž ATTACK Akumulačná nádrž AK 500 (izolácia v cene) tvorí len jeden článok vykurovacieho reťazca. Najčastejšie ju zákazníci kombinujú so splyňovacím kotlom na drevo ATTACK DPX alebo ATTACK SLX (Standard aj Profi vyhotovenie, výkonové rady približne 15-35 kW), pričom výkon kotla by mal zodpovedať odporúčanému rozsahu 20-25 kW uvedenému vyššie. Pri kombinácii s tepelným čerpadlom alebo elektrokotlom slúži nádrž ako hydraulická výhybka a zásobník tepla znižujúci počet spínacích cyklov zdroja. Ak potrebujete zároveň pripraviť aj teplú úžitkovú vodu, keďže táto konkrétna nádrž je vyhotovenie bez výmenníka, odporúčame doplniť systém o samostatný zásobníkový ohrievač TÚV (napr. z radu ATTACK Z - Z100, Z125, Z160, Z200 a ďalšie, dostupné v našej ponuke), alebo zvoliť namiesto tejto nádrže niektorý z modelov radu AS/HR/HRS/TUV/TUVS, ktoré majú výmenník zabudovaný priamo v nádrži.

Údržba a kontrola nádrže počas prevádzky

Akumulačná nádrž ATTACK Akumulačná nádrž AK 500 (izolácia v cene) si vyžaduje minimálnu, ale pravidelnú údržbu. Odporúčame raz ročne (napríklad pred začiatkom vykurovacej sezóny) skontrolovať tesnosť všetkých 5 pripojovacích hrdiel, stav odvzdušňovacieho ventilu a poistného ventilu vykurovacieho okruhu, ako aj celkový stav vonkajšieho obalu izolácie - koženkový poťah vo vyhotovení strieborno-sivá je odolný voči bežnému oderu, no pri mechanickom poškodení (napr. pri sťahovaní alebo manipulácii v kotolni) odporúčame poškodené miesto včas opraviť, aby nedochádzalo k zbytočným tepelným stratám.

Keďže ide o nádrž bez zabudovaného výmenníka, vnútro nádrže prichádza do kontaktu iba s upravenou vykurovacou vodou, nie s pitnou vodou - riziko usadzovania vodného kameňa je tak výrazne nižšie než pri zásobníkoch TÚV, no aj tak odporúčame raz za niekoľko rokov (napríklad pri odstávke systému) vizuálne skontrolovať vnútro nádrže cez revízny otvor, ak je ním model vybavený, alebo aspoň sledovať kvalitu a farbu vykurovacej vody pri odkalovaní sústavy. Zakalená alebo hrdzavá voda môže signalizovať potrebu úpravy vody alebo kontroly korózie v systéme.

Pri dlhodobej odstávke (napr. mimo vykurovacej sezóny) nie je potrebné nádrž vypúšťať - naopak, ponechanie vody v systéme chráni vnútorný povrch pred koróziou spôsobenou prístupom vzduchu. Ak plánujete nádrž na dlhší čas odstaviť úplne mimo prevádzky, poraďte sa s odborným montážnikom o vhodnom postupe konzervácie.

Často kladené otázky

Musím si k tejto nádrži dokúpiť aj výmenník?

Nie, tento model AK500K sa nedá dodatočne osadiť zabudovaným výmenníkom - slúži čisto na akumuláciu vykurovacej vody. Ak potrebujete v jednej nádrži zároveň aj prípravu teplej úžitkovej vody cez výmenník, zvoľte z našej ponuky radu AS, HR, HRS, TUV alebo TUVS.

Aký veľký kotol môžem k tejto nádrži pripojiť?

Pri objeme 500 litrov odporúčame zdroj tepla s výkonom približne 20 až 25 kW, podľa pravidla 20-25 litrov akumulácie na 1 kW výkonu. Pri výkonnejšom zdroji je vhodnejšie zvoliť väčší objem alebo zapojiť viacero nádrží do kaskády.

Dá sa nádrž použiť aj s tepelným čerpadlom alebo elektrokotlom?

Áno, akumulačná nádrž AK500K funguje rovnako dobre s tepelným čerpadlom, elektrokotlom, plynovým kotlom alebo solárnymi kolektormi - v každom prípade znižuje počet spínacích cyklov zdroja a vyrovnáva rozdiely medzi výrobou a spotrebou tepla.

Je súčasťou dodávky aj izolácia?

Áno, nádrž sa dodáva vrátane mäkkej, snímateľnej polyesterovej izolácie s hrúbkou 100 mm a vonkajším obalom z koženky vo vyhotovení strieborno-sivá.

Môžem do nádrže osadiť elektrické vykurovacie teleso pre dohrev?

Áno, nádrž má 5 pripojovacích hrdiel, z ktorých je možné jedno využiť na montáž elektrického vykurovacieho telesa, napríklad ATTACK TH100, TH102, TH103 alebo TH107 so závitom G6/4".

Aký je maximálny prevádzkový tlak a teplota nádrže?

Nádrž je dimenzovaná na maximálny prevádzkový tlak 3 bar a maximálnu prevádzkovú teplotu 95 °C, čo poskytuje bezpečnú rezervu oproti bežným prevádzkovým teplotám vykurovacej vody 60-80 °C.

Aké sú presné rozmery a hmotnosť nádrže?

Orientačne ide o priemer s izoláciou približne 950 mm, výšku približne 1450 mm a hmotnosť prázdnej nádrže približne 90 kg. Ide o odhadované hodnoty zodpovedajúce objemu 500 l - presné rozmery pred montážou do stiesnených priestorov odporúčame overiť u predajcu.

Aká je záručná doba na akumulačnú nádrž?

Na akumulačné nádrže ATTACK poskytujeme záruku 24 mesiacov od uvedenia do prevádzky, maximálne však 30 mesiacov od dátumu expedície z výroby.

Záruka a záverečné odporúčanie

Na akumulačnú nádrž ATTACK Akumulačná nádrž AK 500 (izolácia v cene) poskytuje výrobca ATTACK s.r.o. štandardnú záruku 24 mesiacov od uvedenia do prevádzky, najviac však 30 mesiacov od dátumu expedície z výrobného závodu. Pre zachovanie záruky odporúčame nádrž zapájať a uvádzať do prevádzky v súlade s montážnym návodom a platnými normami pre vykurovaciu techniku, používať upravenú vykurovaciu vodu a pravidelne kontrolovať stav izolácie a tesnosť pripojovacích hrdiel. Pri výbere správneho objemu nádrže radi poradíme aj telefonicky alebo e-mailom - stačí uviesť typ a výkon vášho zdroja tepla a odporučíme najvhodnejší model z ponuky ATTACK.
