Podrobný popis

ATTACK Trojcestný ventil FUGAS komplet 3/4" pre pripojenie externého zásobníka TÚV

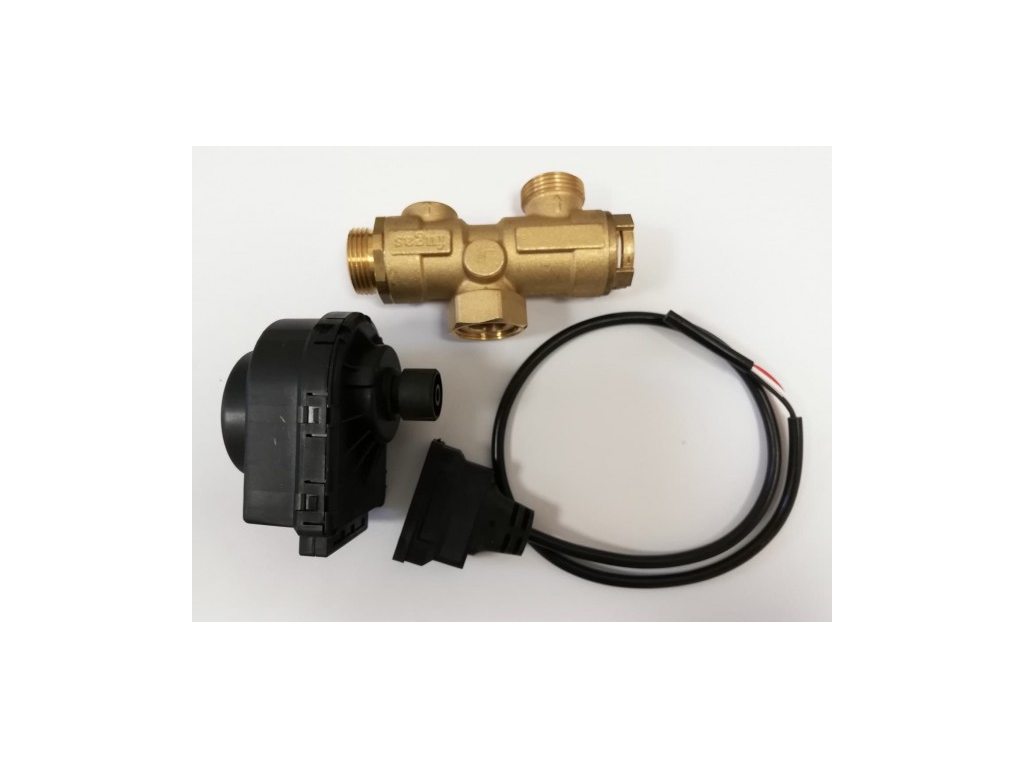

Kompletná zostava trojcestného prepínacieho ventilu značky FUGAS s pripojovacím závitom 3/4" a motorickým pohonom, určená na prepínanie toku vykurovacej vody medzi vykurovacím okruhom a nabíjacím okruhom externého zásobníka teplej úžitkovej vody pri kotloch ATTACK s nižším až stredným výkonom.

Funkcia trojcestného prepínacieho ventilu v systéme s externým zásobníkom

Ak kotol nemá vlastný zabudovaný prietokový ohrev teplej vody a teplá voda sa pripravuje v samostatnom (externom) zásobníkovom ohrievači, potrebuje riadiaca elektronika kotla spôsob, ako prepínať tok vykurovacej vody medzi dvomi vetvami – radiátorovým/podlahovým okruhom a nabíjacím okruhom výmenníka v zásobníku. Túto úlohu plní motoricky ovládaný trojcestný ventil.

Signál na prepnutie prichádza priamo z dosky kotla na základe teplotného čidla v zásobníku TÚV – pri poklese teploty pod nastavenú hodnotu sa ventil pretočí do polohy "nabíjanie zásobníka", po dosiahnutí cieľovej teploty sa vráti do polohy "vykurovanie". Vďaka nastaviteľnej priorite (spravidla TÚV pred vykurovaním) je zabezpečená rýchla dostupnosť teplej vody bez zbytočného prerušovania vykurovania na dlhší čas.

Princíp fungovania prepínacieho trojcestného ventilu

Vo vnútri telesa ventilu sa nachádza otočný regulačný prvok, ktorý podľa svojej polohy prepája vstupný port buď s prvým, alebo s druhým výstupným portom. Servopohon namontovaný na vrchu tela ventilu prevádza elektrický riadiaci signál z dosky kotla na mechanické natočenie tohto prvku medzi oboma krajnými polohami.

Na rozdiel od zmiešavacích (mixing) ventilov, ktoré kombinujú dva vstupné prúdy do jedného výstupu v ľubovoľnom premenlivom pomere (typicky v zmiešavacích vykurovacích okruhoch), pracuje tento typ ventilu ako čisto prepínací (diverting) – v každom okamihu smeruje celý prietok buď do vykurovacieho okruhu, alebo do nabíjacieho okruhu zásobníka TÚV, nikdy nie súčasne do oboch v čiastočnom pomere.

Prečo FUGAS komplet 3/4" a nie 1" dimenzia

Tento ventil je dodávaný v menšej dimenzii 3/4", vhodnej pre kotly s nižším až stredným vykurovacím výkonom alebo pre inštalácie, kde nie je potrebný taký vysoký prietok medzi kotlom a zásobníkom TÚV ako pri 1" prevedení (pozri OT02). Značka FUGAS je overená taliansková značka regulačnej a prepínacej techniky, bežne používaná ako alternatíva k Honeywell pri menších dimenziách.

Výraz "komplet" v názve rovnako ako pri väčšom variante znamená, že súčasťou dodávky je kompletná zostava – teleso ventilu aj motorický pohon pripravený na okamžité pripojenie k riadiacej elektronike kotla ATTACK.

Technické parametre

• Pripojovací závit: 3/4" (vnútorný)
• Typ: trojcestný prepínací ventil s motorickým pohonom, kompletná zostava
• Značka: FUGAS
• Napájanie pohonu: 230 V, riadenie priamo z dosky kotla ATTACK
• Maximálna prevádzková teplota média: do 110 °C
• Maximálny prevádzkový tlak: PN 10
• Materiál telesa: mosadz
• Doba prestavenia (prepnutia polohy): cca 4 – 8 sekúnd

Kde sa ventil v systéme nachádza

V bežnej hydraulickej schéme je trojcestný prepínací ventil zaradený hneď za výstupom z kotla, ešte pred rozdelením na jednotlivé vykurovacie vetvy alebo pred rozdeľovačom. Jeden výstup smeruje do vykurovacieho rozvodu, druhý do nabíjacieho okruhu výmenníka zásobníka TÚV.

Elektrické prepojenie pohonu vedie priamo na riadiacu dosku kotla, na svorkovnicu určenú výrobcom pre trojcestný ventil TÚV – presné označenie svoriek nájdete v schéme zapojenia dodanej s kotlom ATTACK. Riadenie prepínania je automatické, na základe signálu z teplotného čidla v zásobníku.

Pre ktoré kotly ATTACK je diel určený

Diel je určený pre servisné rady kotlov ATTACK s externým zásobníkom TÚV, ktoré z výroby využívajú zodpovedajúcu pripojovaciu dimenziu ventilu. Keďže sa konkrétna dimenzia a typ prepínacieho ventilu môžu v priebehu výrobných sérií meniť, pred objednávkou odporúčame overiť zhodu podľa výrobného čísla vášho kotla u nášho zákazníckeho servisu.

Montáž a zapojenie

1. Odstavenie okruhu uzavretím uzatváracích ventilov a vypustenie príslušného úseku pred demontážou pôvodného alebo montážou nového dielu.
2. Kontrola smeru prietoku – trojcestný ventil má presne definovaný vstupný a dva výstupné (alebo dva vstupné a jeden výstupný, podľa zapojenia) porty označené na telese; nesprávne zapojenie portov spôsobí nefunkčné alebo nesprávne prepínanie medzi okruhmi.
3. Mechanická montáž tela ventilu na závit, s novými tesneniami na oboch stranách.
4. Nasadenie a zaistenie pohonu (pri kompletných zostavách OT02/OT44) na teleso ventilu podľa návodu, zvyčajne jednoduchým nasunutím a zaistením poistnou svorkou alebo skrutkou.
5. Elektrické pripojenie pohonu na riadiacu dosku kotla podľa schémy zapojenia priloženej ku kotlu – tento krok musí vykonať kvalifikovaná osoba (elektrikár alebo servisný technik kotlov).
6. Napustenie, odvzdušnenie a funkčná skúška – po spustení kotla otestujte prepnutie ventilu vynúteným požiadavkom na ohrev TÚV (napr. znížením nastavenej teploty v zásobníku a jej opätovným zvýšením) a sledujte, či sa ventil viditeľne prestaví a systém začne ohrievať zásobník.

Kedy je čas trojcestný ventil vymeniť

• Nedostatočný alebo pomalý ohrev TÚV pri fungujúcom kotle a správne nastavenej priorite – ventil sa nemusí prestavovať do polohy nabíjania zásobníka spoľahlivo.
• Súčasný ohrev oboch okruhov naraz (radiátory aj zásobník vlažné/nedostatočne teplé) – indikuje netesniace alebo mechanicky zaseknuté teleso ventilu, ktoré neprepína do koncovej polohy.
• Počuteľné cvakanie alebo bzučanie pohonu bez viditeľného pohybu ventilu – zvyčajne signalizuje opotrebenú prevodovku pohonu.
• Chybové hlásenie kotla týkajúce sa prepínacieho ventilu alebo TÚV okruhu na displeji riadiacej jednotky.
• Viditeľná netesnosť v mieste spoja tela ventilu s potrubím po rokoch prevádzky.

Diagnostika typických porúch

• Chýbajúce prestavenie ventilu – najprv overte napájacie napätie a signálový vodič medzi pohonom a riadiacou doskou kotla; ak sú v poriadku, príčinou je zväčša mechanická porucha vnútri samotného pohonu.
• Neúplné prestavenie do koncovej polohy – prejavuje sa súčasným, aj keď slabším ohrevom oboch okruhov; zvyčajne signalizuje opotrebenie tesniaceho prvku vo vnútri tela ventilu.
• Zvýšená hlučnosť pri prestavovaní – mierne cvakanie je štandardné, výraznejšie a narastajúce zvuky odporúčame riešiť preventívnou výmenou skôr, než dôjde k úplnému výpadku funkcie.
• Netesnosť v mieste spoja s potrubím – skontrolujte stav tesnení pri prevlečných maticiach, po rokoch prevádzky je vhodné ich pri akomkoľvek servisnom zásahu rovno vymeniť.

Bezpečnostné upozornenia

Servisné zásahy vykonávajte vždy po odpojení kotla od elektrickej siete a po vychladnutí okruhu na bezpečnú teplotu. Elektrické zapojenie pohonu k riadiacej doske kotla zverte výhradne kvalifikovanej osobe – nesprávne zapojenie môže poškodiť elektroniku kotla alebo spôsobiť nesprávnu, potenciálne nebezpečnú funkciu prepínania medzi okruhmi.

Ako si vybrať a objednať správny diel – checklist

• Overte pripojovaciu dimenziu pôvodného ventilu (1" alebo 3/4") priamo odmeraním závitu alebo podľa typového štítku kotla ATTACK.
• Rozhodnite sa medzi kompletnou zostavou a samostatným telesom – ak je pôvodný pohon funkčný a poškodené je len teleso, stačí objednať teleso bez pohonu (typ VC); ak je poškodený aj pohon alebo neviete stav pohonu overiť, objednajte kompletnú zostavu.
• Pripravte si výrobné číslo kotla pred kontaktovaním zákazníckeho servisu, urýchli to overenie správnej kompatibility.
• Naplánujte odstávku vykurovania/TÚV na dobu montáže – servisný zásah spravidla trvá do jednej hodiny, no vyžaduje krátkodobé vypustenie príslušného úseku okruhu.
• Zvážte preventívnu výmenu tesnení aj na okolitých spojoch, ak sú viditeľne opotrebené, aby ste predišli opakovanému servisnému zásahu v krátkom čase.

Oplatí sa servis, alebo je lepšia výmena za nový diel?

Pri poruche trojcestného ventilu je otázka opravy verzus výmeny v praxi väčšinou jednoznačná – samotné teleso ani pohon sa bežne neopravujú (nejde o rozoberateľné servisné diely s dostupnými náhradnými súčiastkami vo vnútri), takže pri poruche sa vymieňa celý poškodený komponent. Cena kompletnej novej zostavy s pohonom je pritom v pomere k práci technika a riziku opakovanej poruchy staršieho dielu spravidla výhodnejšou voľbou než opakované čiastočné opravy.

Výnimkou je situácia, keď je poškodené len samotné teleso ventilu a pohon je preukázateľne funkčný – vtedy sa oplatí objednať len samostatné teleso bez pohonu (pozri OT46) namiesto celej kompletnej zostavy, čím sa ušetrí významná časť nákladov bez kompromisu vo funkčnosti.

Likvidácia starého dielu

Vymenený starý ventil alebo pohon je elektrozariadenie/kovový komponent, ktorý nepatrí do bežného komunálneho odpadu. Odovzdajte ho na zberný dvor alebo do miesta spätného odberu elektroodpadu vo vašej obci, prípadne sa informujte u vášho servisného technika o možnosti odovzdania priamo pri výmene. Správna likvidácia prispieva k recyklácii použitých kovových a elektronických materiálov.

Súvisiaca regulačná a čerpadlová technika

Trojcestný ventil je len jednou súčasťou hydraulického systému okolo kotla. Pri komplexnejšom servisnom zásahu alebo modernizácii kotolne odporúčame skontrolovať aj stav ostatných kľúčových komponentov v okolí kotla – predovšetkým obehové čerpadlo hlavného vykurovacieho okruhu. V našej ponuke nájdete energeticky úsporné obehové čerpadlá triedy A (EEI ≤ 0,20) v konštrukčných dĺžkach 130 mm aj 180 mm, vrátane originálnych OEM dielov WILO Yonos PARA priamo pre kotly ATTACK - výmena starého neregulovaného čerpadla spolu so servisom prepínacieho ventilu je efektívny spôsob, ako pri jednej návšteve technika zároveň znížiť prevádzkové náklady na elektrinu.

Ak vaša inštalácia využíva aj samostatný zásobník TÚV, odporúčame pri tejto príležitosti skontrolovať aj stav tepelnej izolácie zásobníka a nastavenie priority medzi vykurovaním a ohrevom TÚV v riadiacej jednotke kotla - správne nastavená priorita zabezpečí rýchlu dostupnosť teplej vody bez zbytočného obmedzenia vykurovacieho komfortu.

Často kladené otázky

Je v cene aj pohon, alebo len teleso ventilu?
Áno, ide o kompletnú zostavu vrátane motorického pohonu pripraveného na pripojenie k riadiacej doske kotla.

Pre aké kotly ATTACK je tento diel určený?
Pre modely a servisné rady kotlov ATTACK s nižším až stredným výkonom, ktoré využívajú externý zásobník TÚV a pripojovaciu dimenziu 3/4".

Aký je rozdiel oproti OT02 (1")?
OT44 je menšia dimenzia 3/4" pre nižší až stredný výkon, OT02 je väčšia 1" dimenzia pre vyšší prietok. Funkcia je identická.

Je značka FUGAS rovnako kvalitná ako Honeywell?
Áno, FUGAS je overená značka regulačnej techniky bežne používaná ako plnohodnotná alternatíva pri menších dimenziách prepínacích ventilov.

Dodáva sa diel s montážnym materiálom?
Áno, v balení sú prevlečné matice a tesnenia potrebné na štandardnú montáž na 3/4" závit.

Ako otestujem funkčnosť po výmene?
Vynúteným požiadavkom na ohrev TÚV (napr. dočasným znížením a opätovným zvýšením nastavenej teploty v zásobníku) a sledovaním, či sa ventil viditeľne prestaví a systém začne ohrievať zásobník.

Je diel vhodný aj pre menšie kotly s výkonom pod 15 kW?
Áno, dimenzia 3/4" je vhodná práve pre nižší až stredný výkonový rozsah kotlov s externým zásobníkom TÚV, vrátane menších modelov pod 15 kW.

Čo ak si nie som istý, ktorú dimenziu (OT02 vs OT44) mám objednať?
Najspoľahlivejšie je odmerať pripojovací závit pôvodného ventilu, prípadne nás kontaktovať s výrobným číslom kotla - radi overíme správnu dimenziu.

Je súčasťou balenia aj tesnenie na pripojenie?
Áno, kompletná zostava obsahuje potrebné tesnenia pre štandardnú montáž na 3/4" závit.

Je pohon tohto ventilu rovnako hlučný ako pri väčšej dimenzii OT02?
Áno, princíp aj hlučnosť pohonu sú porovnateľné pri oboch dimenziách, keďže ide o rovnaký typ motorického pohonu prispôsobený len inej veľkosti tela ventilu.

Je možné tento ventil použiť aj pri kotloch bez externého zásobníka TÚV?
Nie, tento diel má zmysel len v inštaláciách s externým (samostatným) zásobníkom TÚV vyžadujúcim prepínanie medzi vykurovacím a nabíjacím okruhom - pri kotloch s vlastným prietokovým ohrevom sa nepoužíva.

Je možné diel objednať aj s doručením na stavbu alebo priamo servisnému technikovi?
Áno, pri objednávke stačí uviesť požadovanú doručovaciu adresu, tovar doručujeme kamkoľvek na Slovensku bežnými prepravnými spoločnosťami.

Ako postupovať v prípade reklamácie?
Kontaktujte náš zákaznícky servis s dokladom o kúpe a popisom závady, radi poradíme s ďalším postupom vrátane prípadného zaslania dielu na posúdenie.

Je cena uvedená vrátane DPH?
Áno, všetky ceny v našom e-shope sú uvádzané vrátane 23 % DPH.

Je možné diel objednať aj telefonicky alebo mailom, nielen cez e-shop?
Áno, náš zákaznícky servis je k dispozícii aj telefonicky a mailom, radi pomôžeme s výberom správneho dielu ešte pred objednaním cez e-shop.

Ponúkate aj montáž tohto dielu, alebo len predaj?
Priamo montáž nezabezpečujeme, sme internetový predajca. Radi však odporučíme overených montážnych partnerov vo vašom regióne.

Súvisiace produkty

Pozrite si aj väčšiu dimenziu ATTACK Trojcestný ventil HONEYWELL komplet 1" pre vyšší výkon, alebo samostatné teleso bez pohonu ATTACK Trojcestný ventil Honeywell 3/4" typ VC.

Zhrnutie

ATTACK Trojcestný ventil FUGAS komplet 3/4" je cenovo dostupné a spoľahlivé riešenie prepínania medzi vykurovacím okruhom a externým zásobníkom TÚV pre kotly s nižším až stredným výkonom.

Záruka a podpora

Na tento produkt poskytujeme záruku 24 mesiacov od dátumu expedície zo skladu. Pri objednávke náhrady odporúčame uviesť výrobné číslo kotla ATTACK, aby sme mohli jednoznačne overiť kompatibilitu dimenzie a typu ventilu s vaším konkrétnym modelom.
