Gumené podstavce pre voľnú inštaláciu vonkajšej jednotky na rovnú podlahu a strechu
Kód: 0020250226Podrobný popis

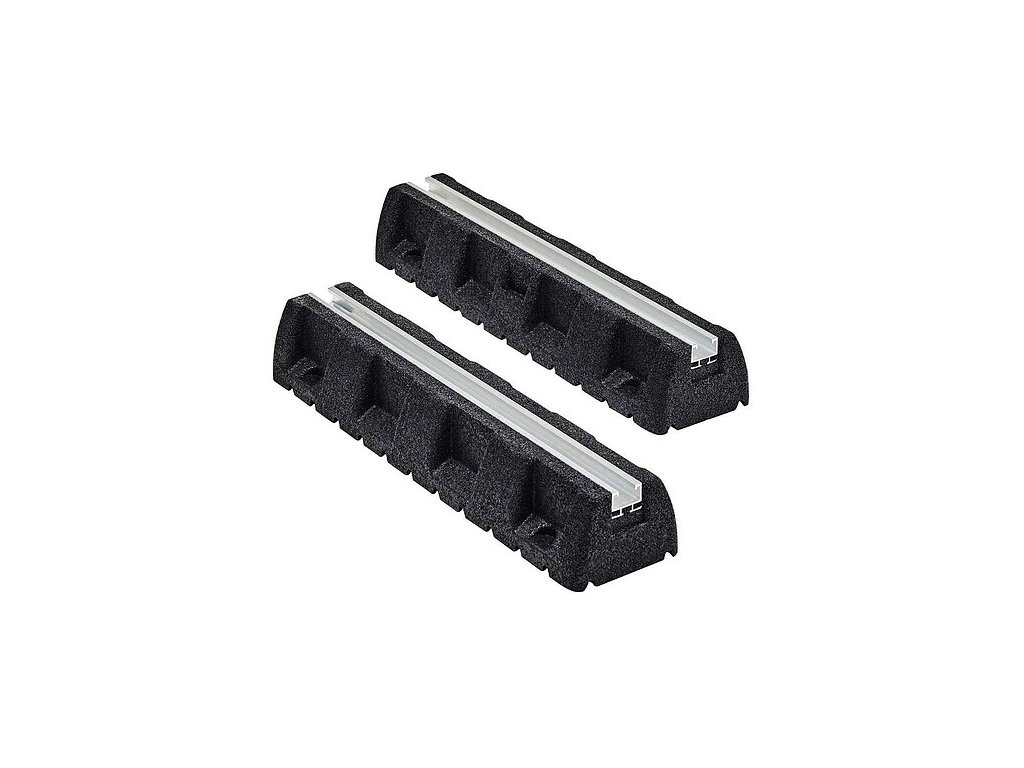

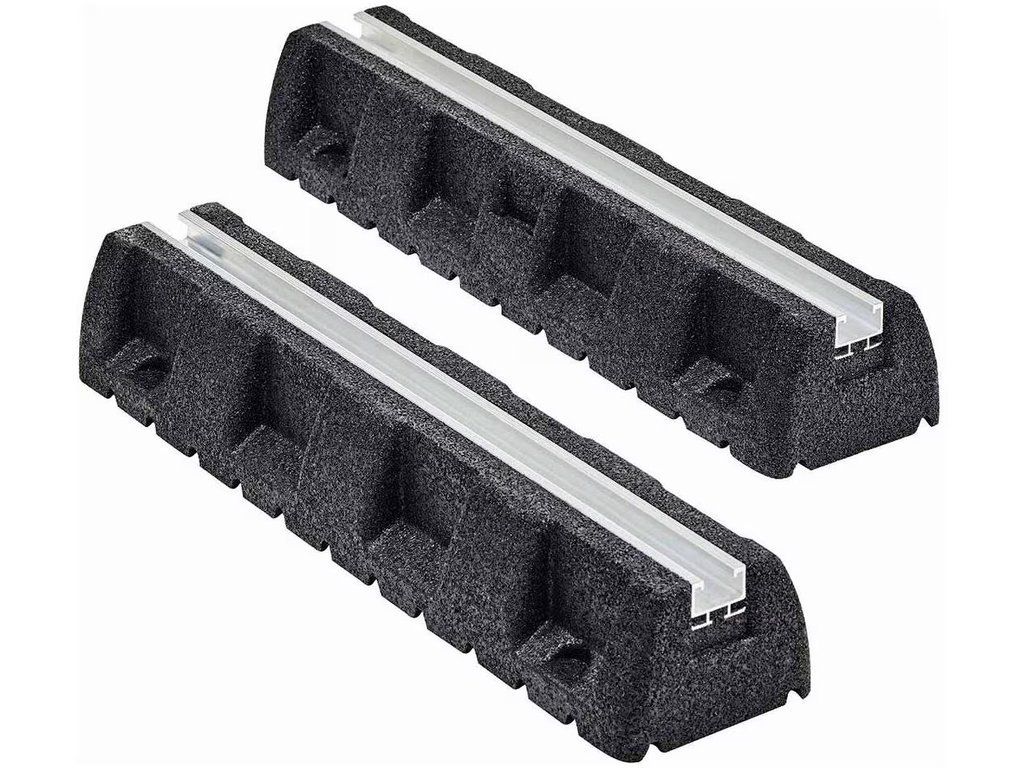

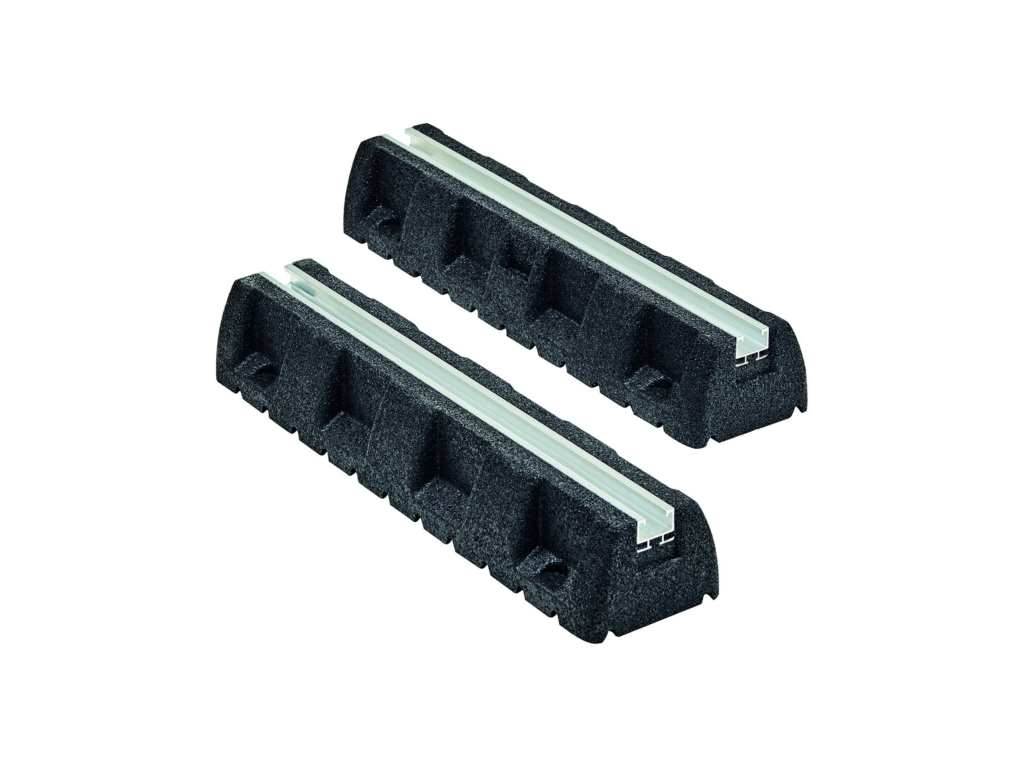

Vaillant Dämpfungssockel – Gumené podstavce pre voľnú inštaláciu vonkajšej jednotky (60 cm, 2 ks)
Originálne tlmiace podstavce Vaillant slúžia na akustické a mechanické oddelenie (odpruženie) vonkajšej jednotky tepelného čerpadla aroTHERM od podkladu pri voľnej inštalácii na rovnú, spevnenú plochu – betónový základ, terasu, spevnenú zeminu alebo plochú strechu. Sada obsahuje 2 kusy podstavcov s dĺžkou 600 mm, ktoré sa umiestnia priečne pod telo vonkajšej jednotky namiesto klasického betónového základu alebo konzoly.
Účel a princíp funkcie
Tepelné čerpadlo vzduch-voda počas prevádzky generuje vibrácie kompresora a ventilátora. Pri priamom kontakte kovového rámu jednotky s tuhým podkladom (betón, dlažba) sa tieto vibrácie prenášajú do konštrukcie budovy ako štruktúrny hluk (drnčanie, dunenie prenášané cez murivo). Gumené/elastomérové vložky v tele podstavca fungujú ako pružný tlmiaci člen – pohlcujú mechanické kmity a výrazne redukujú prenos hluku do okolia, čo je dôležité najmä pri inštalácii v blízkosti obytných miestností, spální alebo susedných pozemkov, kde sa musia dodržať hlukové limity podľa platnej legislatívy.
Technické parametre
- Rozmery jedného podstavca: dĺžka 600 mm, hĺbka 140 mm, výška 95 mm
- Počet kusov v balení: 2 (tvoria pár pod jednu jednotku)
- Hmotnosť balenia: cca 8,47 kg
- Materiál: pozinkovaná/nerezová oceľová konštrukcia s vloženými gumenými tlmiacimi elementmi
- Určenie: voľná inštalácia na rovný, nosný podklad (terén, terasa, strecha)
- Nevyžaduje sa dodatočný betónový základ – podstavce prenášajú záťaž priamo do podkladu cez rozšírenú pätku
Kompatibilita
Podstavce sú určené pre vonkajšie jednotky radu aroTHERM plus (VWL .../6 A, .../5 AS), aroTHERM Split s hydraulickou stanicou aj s modulom uniTOWER AS, a aroTHERM plus s uniTOWER plus. Pred objednaním odporúčame overiť presný model a generáciu jednotky, keďže Vaillant používa pre rôzne veľkosti a generácie tepelných čerpadiel odlišné sady podstavcov (pozri aj menšiu verziu "Gumené podstavce malé" pre kompaktnejšie jednotky).
Montáž
Inštalácia je jednoduchá a nevyžaduje špeciálne náradie – podstavce sa položia na rovný, spevnený a odvodnený podklad v predpísanom rozstupe zodpovedajúcom šírke pätky jednotky, jednotka sa na ne osadí a v prípade potreby ukotví skrutkami cez otvory v pätke. Dôležité je zabezpečiť, aby bol podklad skutočne rovný (odchýlka max. niekoľko mm), inak dochádza k nerovnomernému zaťaženiu tlmiacich prvkov a k zníženiu ich životnosti aj tlmiacej účinnosti. Odporúča sa mierny spád podkladu od jednotky, aby sa zabránilo hromadeniu dažďovej vody a topiaceho sa ľadu/snehu pod jednotkou.
Prečo zvoliť originálne príslušenstvo
Neoriginálne alebo improvizované riešenia (napr. obyčajné gumené podložky z domácich potrieb) nemajú definovanú nosnosť ani tuhosť tlmiaceho prvku prispôsobenú hmotnosti a vibračnému profilu konkrétnej jednotky. Originálny Vaillant Dämpfungssockel je navrhnutý a testovaný priamo výrobcom tak, aby spĺňal deklarované akustické parametre jednotky uvádzané v technickej dokumentácii (napr. hladina akustického výkonu LWA), a jeho použitie je zároveň predpokladom pre uznanie záruky pri reklamáciách súvisiacich s nadmerným prenosom vibrácií.
Časté otázky
Je potrebný betónový základ popri podstavcoch? Nie, pri rovnom a dostatočne nosnom podklade (min. triedy zhutnenia zodpovedajúcej záťaži jednotky, spravidla 40–130 kg) podstavce základ nahrádzajú.
Dajú sa použiť aj na strechu? Áno, pokiaľ je strešná konštrukcia dimenzovaná na bodové zaťaženie a je zabezpečená ochrana strešnej krytiny/hydroizolácie pred mechanickým poškodením a prípadne aj protipádové istenie pre servisný prístup.
Je potrebný špeciálny náter alebo ochrana proti korózii? Konštrukcia je z pozinkovaného/antikoróziou upraveného materiálu určeného na celoročnú vonkajšiu prevádzku, dodatočná ochrana nie je nutná.
Znižujú podstavce aj vibrácie prenášané do chladiaceho/vykurovacieho potrubia? Podstavce riešia mechanické oddelenie jednotky od podkladu; pre potrubné rozvody sa odporúča kombinovať s flexibilnými pripájacími sadami (pozri naše ďalšie príslušenstvo aroTHERM), ktoré tlmia vibrácie šíriace sa cez rozvody.
Balenie a dodávka
Súčasťou dodávky sú 2 ks podstavcov vrátane potrebného montážneho materiálu. Odporúčame objednať súčasne s vonkajšou jednotkou, aby inštalačná firma mohla realizovať kompletnú montáž na jeden zásah.
Prevádzkové a servisné odporúčania
Po prvom roku prevádzky odporúčame pri bežnej ročnej servisnej prehliadke tepelného čerpadla skontrolovať aj stav gumených tlmiacich vložiek podstavcov – najmä ich prípadné stlačenie, popraskanie alebo posun jednotky mimo pôvodnej polohy vplyvom sadania podkladu. Pri lokalitách s vysokou vlhkosťou pôdy alebo v blízkosti závlahových systémov je vhodné občas skontrolovať, či voda nestojí priamo pod podstavcami, čo by mohlo urýchliť koróziu kovových častí aj pri kvalitnej povrchovej úprave.
Súvisiace príslušenstvo
Pre kompletnú voľnú inštaláciu vonkajšej jednotky na rovný terén odporúčame skombinovať tieto podstavce s vhodnou pripájacou sadou pre spodnú alebo bočnú inštaláciu (podľa smerovania trasy k domu) a s ohrevom odvodu kondenzátu, ak sa v danej lokalite bežne vyskytujú dlhodobé mrazy. Pri menších jednotkách je alternatívou naša menšia sada "Gumené podstavce malé (4 ks)", pri riziku vysokej snehovej pokrývky odporúčame namiesto podstavcov zvážiť vyvýšenú montážnu základňu s 40 cm nadvihnutím.
Záruka a technická podpora
Na tovar sa vzťahuje záručná doba 24 mesiacov v zmysle platných obchodných podmienok e-shopu. Odporúčame uchovať doklad o kúpe a v prípade inštalácie tepelného čerpadla si nechať od realizačnej firmy vystaviť aj montážny/uvádzací protokol, ktorý je pri prípadnej reklamácii celého systému dôležitým podkladom. V prípade otázok ohľadom vhodnosti výberu podstavcov ku konkrétnemu modelu jednotky nás neváhajte kontaktovať pred objednaním.
Doprava a balenie
Tovar je z dôvodu hmotnosti a rozmerov zaradený medzi atypické zásielky – doprava je realizovaná kuriérskou službou s prepravou paliet/väčších balíkov, platba je možná vopred prevodom na účet. Pri objednávke spolu s vonkajšou jednotkou odporúčame zvoliť jednotný termín dodania, aby montážna firma mohla realizovať inštaláciu na jeden zásah.
Porovnanie spôsobov inštalácie vonkajšej jednotky
Vaillant ponúka pre vonkajšiu jednotku aroTHERM tri základné spôsoby uchytenia, medzi ktorými si investor spolu s montážnou firmou vyberá podľa dispozície pozemku, typu fasády a klimatických podmienok lokality:
- Voľná inštalácia na gumené podstavce (tento produkt) – najjednoduchšie a najrýchlejšie riešenie, nezaťažuje obvodovú stenu domu, vhodné na rovný spevnený terén, terasu alebo strechu s dostatočnou nosnosťou. Nevyžaduje betónový základ ani zásah do fasády.
- Nástenná konzola – šetrí miesto na pozemku, jednotka je nadvihnutá nad terén, vyžaduje si však overenú nosnosť steny a odborné kotvenie (mechanické alebo chemické kotvy podľa typu fasády).
- Vyvýšená montážna základňa (40 cm) – kombinuje výhody voľnej inštalácie s ochranou pred zanesením snehom, vhodná najmä pre lokality s pravidelnou vysokou snehovou pokrývkou.
Vo všetkých troch prípadoch je kľúčovým spoločným menovateľom kvalitné odpruženie jednotky pomocou gumených/elastomérových tlmiacich prvkov, ktoré zabraňujú prenosu vibrácií kompresora do konštrukcie budovy – práve túto funkciu plnia podstavce popisované v tomto produkte.
Inštalačný postup krok za krokom
- Vytýčte a pripravte rovný, odvodnený a dostatočne nosný podklad v mieste plánovanej inštalácie vonkajšej jednotky.
- Overte rozstup a orientáciu podstavcov podľa rozmerov pätky konkrétneho modelu jednotky (viď montážny návod výrobcu k danému typu VWL).
- Uložte oba podstavce na podklad tak, aby boli navzájom rovnobežné a v jednej rovine (kontrola vodováhou).
- Osaďte vonkajšiu jednotku na podstavce a v prípade potreby ju mechanicky ukotvite cez pripravené otvory v pätke.
- Skontrolujte, či jednotka stojí stabilne a rovno vo všetkých smeroch, prípadné nerovnosti podkladu vyrovnajte pred definitívnym zafixovaním.
- Pripojte potrubné rozvody, elektroinštaláciu a odvod kondenzátu podľa projektovej dokumentácie a uveďte jednotku do prevádzky podľa pokynov výrobcu.
Dodatočné parametre
| Kategória: | Príslušenstvo pre tepelné čerpadlá |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 8.47 kg |
| Značka: | Vaillant |
| Kód výrobcu: | 0020250226 |
