Konzola pre uchytenie vonkajšej jednotky na stenu pre izolovanú fasádu len pre vonkajšie jednotky 3, 5 a 7 kW.
Kód: 0020250224Podrobný popis
Vaillant – Konzola pre uchytenie vonkajšej jednotky na stenu, pre izolovanú fasádu (3, 5 a 7 kW)
Originálna nástenná konzola Vaillant určená na priame uchytenie vonkajšej jednotky tepelného čerpadla aroTHERM na obvodovú stenu domu so zatepľovacím systémom (ETICS/WDVS). Táto verzia je špecificky vyvinutá tak, aby preniesla zaťaženie jednotky cez vrstvu vonkajšej tepelnej izolácie priamo do nosného muriva, bez rizika poškodenia alebo stlačenia zatepľovacieho systému a bez vzniku tepelného mostu v mieste kotvenia.
Určenie a obmedzenia
Konzola je určená výhradne pre menšie výkonové rady vonkajších jednotiek aroTHERM (typovo 3, 5 a 7 kW, t.j. rady VWL 35, VWL 55 a VWL 75 v prevedeniach /8.1 A, /6 A a /5 AS), kde je hmotnosť jednotky a moment zaťaženia konzoly v rámci deklarovanej nosnosti riešenia. Pre výkonovo väčšie jednotky (VWL 105, 125, 155 a niektoré /3 a /2 rady) výrobca túto konzolu nepovoľuje – v takom prípade je potrebná voľná inštalácia na zem/strechu (podstavce, vyvýšená základňa) alebo iný typ upevnenia. Konzola je zároveň určená len pre zateplené fasády s hrúbkou tepelnoizolačnej vrstvy (WDVS) do 16 cm; pre nezateplené steny existuje samostatná verzia (pozri náš tovar "Konzola pre neizolovanú fasádu").

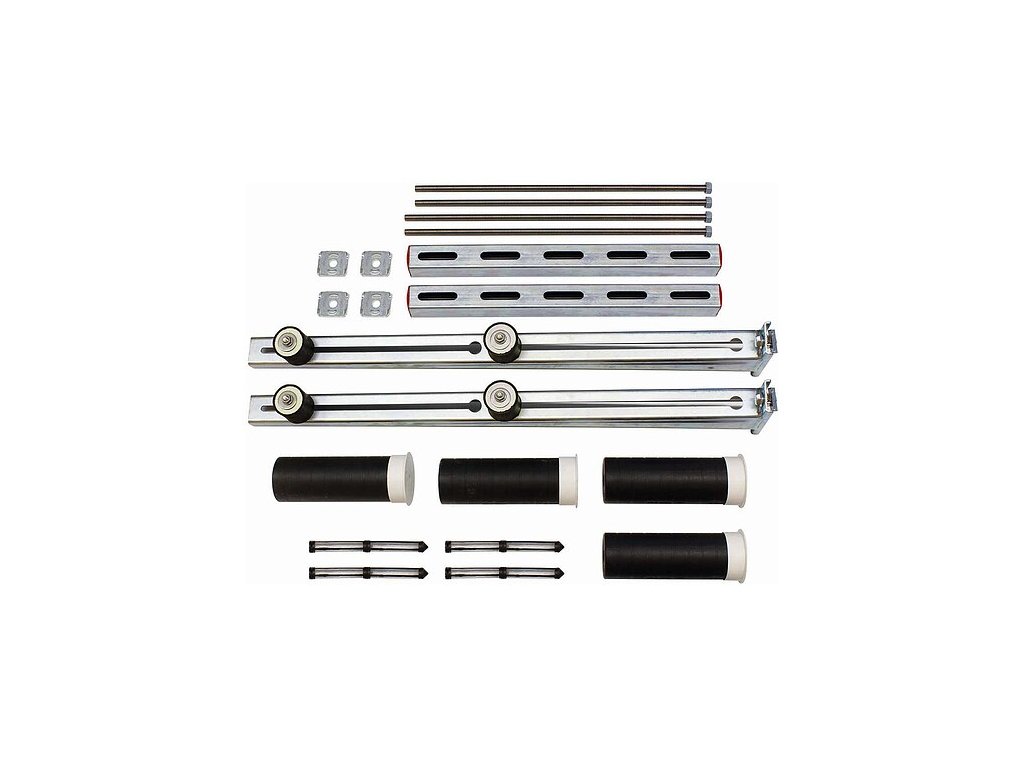

Konštrukcia
- Nosná oceľová konzola s povrchovou úpravou proti korózii (žiarové/galvanické zinkovanie), určená na celoročnú vonkajšiu prevádzku
- Predmontované gumené tlmiace nožičky/vložky v mieste dosadnutia jednotky – redukujú prenos vibrácií a štrukturálneho hluku do konštrukcie steny
- Dlhé kotviace prvky prechádzajúce cez tepelnoizolačnú vrstvu až do nosného muriva, riešené tak, aby sa minimalizoval bodový tepelný most
- Hmotnosť konzoly: cca 6,5 kg
Kompatibilita s modelmi
Vhodné pre: VWL 35/8.1 A, VWL 55/8.1 A, VWL 75/8.1 A, VWL 35/6 A, VWL 55/6 A, VWL 75/6 A, VWL 35/5 AS, VWL 55/5 AS, VWL 75/5 AS, VWL 55/3, VWL 85/3, VWL 115/2. Nevhodné pre: VWL 155/2, VWL 105/5 AS, VWL 125/5 AS, VWL 105/6 A, VWL 125/6 A, VWL 105/8.1 A, VWL 125/8.1 A – pre tieto výkonovo väčšie modely použite voľnú inštaláciu na zem alebo strechu.
Montáž
Montáž si vzhľadom na nutnosť prekotvenia cez tepelnoizolačnú vrstvu vyžaduje špeciálne kotviace prvky a lepidlo/kotviaci systém (výrobca odporúča systém typu HIT-HY 170 alebo ekvivalentný chemický kotviaci systém s príslušným vŕtacím a aplikačným náradím). Pred montážou je nevyhnutné overiť dostatočnú nosnosť a stav podkladového muriva (nie ľahké priečkovky bez overenia nosnosti) a dodržať postup kotvenia podľa montážneho návodu Vaillant, vrátane predpísaných rozstupov a hĺbky kotvenia. Inštaláciu smie vykonať len odborne spôsobilá osoba/servisná firma s oprávnením na montáž tepelných čerpadiel.
Výhody stenovej montáže
Oproti voľnej inštalácii na zem šetrí stenová konzola miesto na pozemku, jednotka je nadvihnutá nad terén (menšie riziko zasnežania a poškodenia pri kosení/údržbe záhrady) a skracuje sa trasa potrubia k prestupu do domu. Nevýhodou je vyššia náročnosť na kvalitu a nosnosť podkladovej steny a nutnosť riešiť akustické oddelenie premyslenejšie, keďže stena môže vibrácie preniesť ďalej do konštrukcie budovy ako voľne stojaci základ.
Časté otázky
Ako zistím, či moja fasáda je "izolovaná" v zmysle tejto konzoly? Ide o fasádu s kontaktným zatepľovacím systémom (polystyrén, minerálna vlna a pod.) do hrúbky 16 cm na nosnom murive. Pri hrubšej izolácii alebo inom type obkladu konzultujte s montážnou firmou vhodnosť riešenia.
Môžem konzolu použiť aj na drevostavbu? Kotvenie je navrhnuté pre murované/betónové nosné konštrukcie; pri drevostavbách je nutné individuálne posúdenie statikom alebo výrobcom drevostavby.
Je súčasťou dodávky aj kotviaci materiál? Konzola obsahuje vlastný upevňovací systém; špecializované chemické kotvy (napr. HIT-HY 170) sú spravidla samostatným spotrebným materiálom podľa typu podkladu, dodávaným montážnou firmou.
Prevádzkové a servisné odporúčania
Pri stenovej montáži odporúčame v rámci ročnej servisnej prehliadky skontrolovať dotiahnutie kotviacich prvkov konzoly (najmä po prvej vykurovacej sezóne, kedy dochádza k ustáleniu chemických kotiev) a stav gumených tlmiacich nožičiek. Pri viditeľných trhlinách v okolí kotviacich bodov v omietke/fasáde bez zbytočného odkladu kontaktujte montážnu firmu – môže ísť o signál nedostatočnej nosnosti podkladu.
Súvisiace príslušenstvo
Pre kompletnú stenovú inštaláciu odporúčame skombinovať konzolu s pripojovacou sadou pre inštaláciu cez stenu s krytom (0010027974) a s vhodnou pripájacou hadicou (pressfit alebo skrutkovacie prevedenie). Pri nezateplenej fasáde použite alternatívnu verziu konzoly (0020250225).
Záruka a odborná montáž
Na tovar sa vzťahuje záručná doba 24 mesiacov. Vzhľadom na to, že ide o nosný prvok upevnenia celej vonkajšej jednotky (hmotnosť rádovo desiatky kilogramov, navyše zaťažená vibráciami počas prevádzky), dôrazne odporúčame realizáciu montáže výhradne certifikovanou servisnou firmou podľa platného montážneho návodu, vrátane použitia predpísaného typu chemickej kotvy zodpovedajúcej materiálu a stavu podkladovej steny.
Doprava
Tovar je kompaktný a expeduje sa ako bežná zásielka; odporúčame objednať spolu s vonkajšou jednotkou a pripojovacou sadou pre spoločnú realizáciu montáže.
Porovnanie stenovej a voľnej inštalácie
Rozhodnutie medzi stenovou konzolou a voľnou inštaláciou na podstavce alebo vyvýšenú základňu závisí od viacerých faktorov, ktoré je vhodné prekonzultovať s montážnou firmou už vo fáze projektovania:
- Dostupný priestor na pozemku – pri malých pozemkoch alebo tesnej zástavbe šetrí stenová konzola cennú plochu, ktorú je možné využiť napríklad na terasu alebo záhradný záhon.
- Nosnosť a materiál steny – murovaná alebo betónová konštrukcia s overenou nosnosťou je predpokladom bezpečného kotvenia; pri pochybnostiach (tenké priečky, poškodené murivo, drevostavba) je vhodnejšia voľná inštalácia.
- Riziko prenosu vibrácií do obytných priestorov – pri stenovej montáži v blízkosti spálne alebo obývačky sa vibrácie môžu prenášať cez murivo intenzívnejšie než pri voľne stojacej jednotke, preto je pri stenovej montáži kvalita tlmiacich prvkov konzoly obzvlášť dôležitá.
- Dĺžka trasy potrubia k domu – stenová montáž spravidla skracuje trasu potrubných rozvodov, čo znižuje tepelné straty a náklady na materiál.
V praxi sa stenová konzola najčastejšie využíva pri novostavbách s premysleným umiestnením technickej časti fasády, zatiaľ čo pri rekonštrukciách alebo pri neistej nosnosti existujúcej steny sa častejšie volí voľná inštalácia.
Inštalačný postup krok za krokom
- Overte nosnosť a hrúbku zateplenej fasády (WDVS) v mieste plánovaného kotvenia a vytýčte presnú polohu konzoly podľa projektu.
- Vyvŕtajte otvory pre kotviace prvky s dostatočným presahom cez tepelnoizolačnú vrstvu do nosného muriva.
- Aplikujte predpísaný chemický kotviaci systém (napr. typu HIT-HY 170) podľa pokynov výrobcu kotvy a nechajte vytvrdnúť predpísaný čas.
- Osaďte a dotiahnite konzolu, skontrolujte jej vodorovnú a zvislú rovinu.
- Osaďte vonkajšiu jednotku na konzolu a ukotvite ju podľa montážneho návodu.
- Pripojte pripojovaciu sadu pre inštaláciu cez stenu, potrubné rozvody, elektroinštaláciu a odvod kondenzátu, následne uveďte jednotku do prevádzky.
Dodatočné parametre
| Kategória: | Príslušenstvo pre tepelné čerpadlá |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 6.5 kg |
| Značka: | Vaillant |
| Kód výrobcu: | 0020250224 |
