Vaillant konzola pre montáž na stenu 1x aguaFLOW exclusiv VPM…/2 W

Podrobný popis

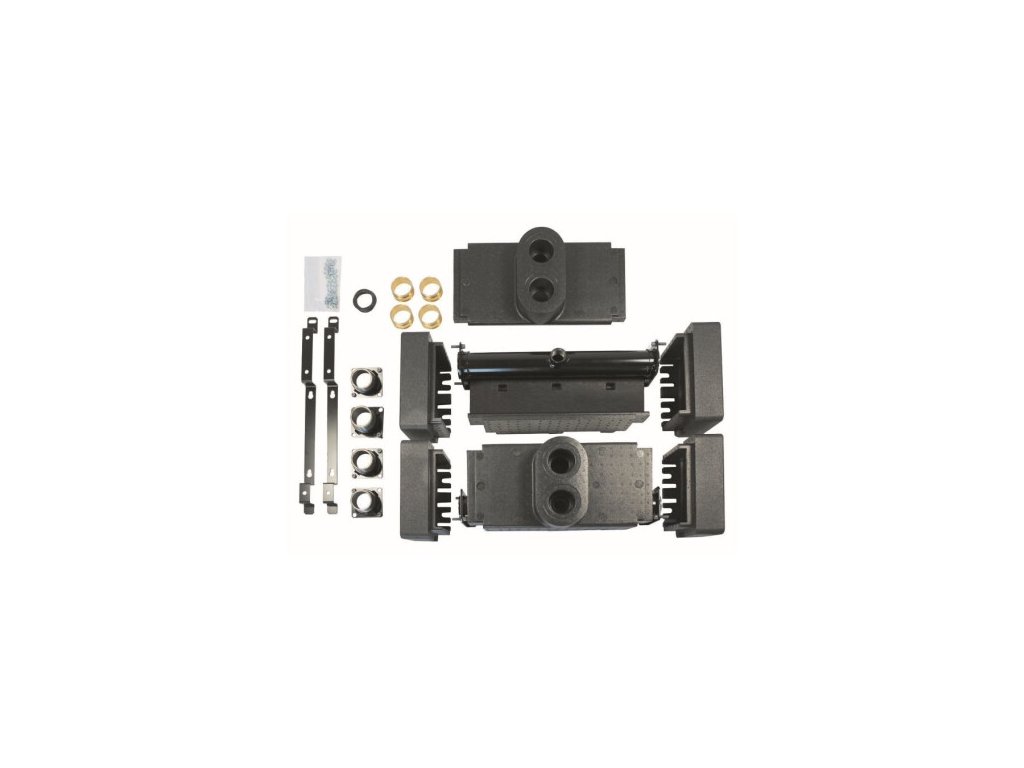

Vaillant konzola pre montáž na stenu 1 x VPM…/2 W — nástenný držiak pre jednu stanicu aguaFLOW exclusiv

Konzola pre montáž na stenu 1 x VPM…/2 W je originálne montážne príslušenstvo Vaillant určené na samostatné, tzv. voľné nástenné osadenie jednej čerstvovodnej stanice aguaFLOW exclusiv (označovanej v technickej dokumentácii ako VPM …/2 W). Táto stanica bežne funguje ako súčasť viacúčelového akumulačného zásobníka allSTOR exclusiv — pripája sa naň priamym systémom plug & play, kedy je hydraulicky aj mechanicky "zavesená" priamo na telo zásobníka bez potreby ďalšieho nosného prvku. V praxi však nie je vždy možné alebo vhodné takéto priame pripojenie využiť, a práve pre tieto prípady Vaillant ponúka samostatnú nástennú konzolu, na ktorú sa stanica pripevní nezávisle od zásobníka a prepojí sa s ním len príslušnými hydraulickými rozvodmi.

Čo je aguaFLOW exclusiv a prečo potrebuje nosnú konzolu

aguaFLOW exclusiv je čerstvovodná (prietoková) stanica, ktorá pripravuje teplú úžitkovú vodu hygienicky nezávadným spôsobom priamo v okamihu odberu — teplo si berie z akumulačného zásobníka allSTOR exclusiv prostredníctvom doskového výmenníka a odovzdáva ho pitnej vode až tesne pred jej výstupom k spotrebiču. Tento princíp (tzv. prietokový ohrev cez oddelený okruh) je obľúbený najmä preto, že v samotnom akumulačnom objeme zásobníka nezostáva žiadny veľký objem stojatej teplej pitnej vody, čím sa výrazne znižuje riziko množenia legionely a odpadá potreba pravidelných termických dezinfekčných cyklov veľkého objemu vody. Samotná stanica však potrebuje vlastný pevný nosný bod — buď priamo telo zásobníka (pri plug & play verzii), alebo v prípade tejto konzoly samostatnú stenu v blízkosti zásobníka.

Dôvody, prečo si investor alebo montážna firma zvolí práve nástenné, a nie priame tankové osadenie, bývajú prevádzkové aj priestorové: v niektorých strojovniach nie je pri tele zásobníka dostatok voľného miesta na osadenie stanice, zásobník môže byť situovaný tak, že priamy prístup k servisu stanice pripevnenej na jeho plášti by bol komplikovaný, prípadne si projekt vyžaduje oddelenie stanice od zásobníka z dôvodu budúcej výmeny či servisu jedného z komponentov bez zásahu do druhého. V takýchto prípadoch predstavuje táto samostatná nástenná konzola praktické a výrobcom schválené riešenie.

Technické vyhotovenie tejto konzoly — konfigurácia pre jednu stanicu

Táto konkrétna konzola je dimenzovaná pre jednu čerstvovodnú stanicu aguaFLOW exclusiv (1-násobné vyhotovenie, "1 x VPM…/2 W") a predstavuje kompletné, samostatne inštalovateľné riešenie — teda nie je potrebné ju kombinovať s ďalším dielom, aby bola funkčná. Hmotnosť samotného držiaka je približne 13,8 kg, čo spolu s hmotnosťou osadenej stanice a naplnených hydraulických rozvodov predstavuje reálne zaťaženie, ktoré musí byť schopná preniesť nosná stena v mieste kotvenia. Ide teda o konštrukciu z pevnej, dostatočne dimenzovanej oceľovej konštrukcie s povrchovou úpravou zodpovedajúcou použitiu vo vlhkejšom prostredí technickej miestnosti, navrhnutú tak, aby dlhodobo spoľahlivo niesla zaťaženie osadenej stanice bez priehybu alebo uvoľnenia kotviacich bodov.

Vaillant pri viacnásobných (kaskádových) inštaláciách viacerých staníc súčasne upozorňuje, že pri danom počte staníc je možné použiť len jednu zodpovedajúcu konzolu daného typu — to znamená, že táto 1-násobná konzola je určená výhradne pre samostatnú, jedinú stanicu, a v prípade budúceho rozšírenia o druhú stanicu na tú istú konzolu je potrebné doobjednať samostatný rozširujúci diel (konzola pre rozšírenie), nie ďalšiu kompletnú 1-násobnú konzolu.

Montáž — nároky na stenu a bezpečnosť

Vzhľadom na hmotnosť približne 13,8 kg samotného držiaka, ku ktorej sa pripočíta hmotnosť osadenej stanice aguaFLOW exclusiv a naplnených hydraulických okruhov, je nevyhnutné pred montážou overiť nosnosť steny v mieste plánovaného kotvenia. Pri montáži na murovanú alebo betónovú stenu s dostatočnou nosnosťou nie je spravidla problém, pri ľahších konštrukciách (sadrokartónové priečky, ľahké panely) je potrebné zvoliť vhodný kotviaci systém alebo konzultovať statické riešenie s odborníkom, keďže bežné klasické hmoždinky do dutých materiálov nemusia byť pre takéto zaťaženie dostatočné. Samotnú montáž — vrátane výberu kotviaceho materiálu, vyváženia konzoly a následného pripojenia hydraulických a elektrických rozvodov stanice — musí vykonať kvalifikovaný inštalatér alebo servisný technik oboznámený s montážnymi pokynmi Vaillant pre systém aguaFLOW exclusiv / allSTOR exclusiv.

Po osadení konzoly a stanice nasleduje pripojenie príslušných potrubných rozvodov medzi stanicou a akumulačným zásobníkom (primárny okruh) a rozvodov studenej a teplej úžitkovej vody (sekundárny okruh), ako aj elektrické pripojenie a napojenie na regulačný systém. Tieto kroky by mal vykonávať výhradne kvalifikovaný odborník so skúsenosťami s inštaláciou systémov Vaillant, keďže nesprávne zapojenie primárneho alebo sekundárneho okruhu by mohlo ovplyvniť funkčnosť a hygienickú bezpečnosť prípravy teplej vody.

Kompatibilita

Konzola je určená pre čerstvovodné stanice radu aguaFLOW exclusiv s označením VPM …/2 W (napríklad výkonové varianty ako 20/25, 30/35 alebo 40/45 l/min, podľa aktuálnej ponuky Vaillant), ktoré sa štandardne prevádzkujú v spojení s akumulačným zásobníkom allSTOR exclusiv. Pred objednaním odporúčame overiť presné označenie vašej stanice a zásobníka, keďže Vaillant v priebehu času aktualizoval jednotlivé generácie a varianty tohto systému — radi vám kompatibilitu overíme podľa typového označenia vášho zariadenia.

Materiál a povrchová úprava

Konzola je vyrobená z oceľovej konštrukcie navrhnutej na dlhodobé zaťaženie v podmienkach technickej miestnosti, kde sa môže vyskytovať zvýšená vlhkosť v okolí rozvodov teplej a studenej vody. Povrchová úprava zodpovedá bežným požiadavkám na antikoróznu ochranu oceľových nosných prvkov používaných v strojovniach vykurovacích a vodárenských systémov.

Údržba

Po prvotnej montáži odporúčame v rámci pravidelného servisu systému (spolu so servisom samotnej stanice aguaFLOW exclusiv a zásobníka allSTOR exclusiv) vizuálne skontrolovať stav kotviacich bodov konzoly do steny — najmä ich dotiahnutie a prípadné známky korózie alebo uvoľnenia v priebehu rokov prevádzky, keďže ide o trvalo zaťažený nosný prvok. Pri zistení akéhokoľvek uvoľnenia kotvenia odporúčame okamžite kontaktovať servisného technika, keďže ide o bezpečnostne relevantný prvok nesúci hmotnosť aktívnej hydraulickej stanice.

Prečo zvoliť originálnu konzolu Vaillant namiesto univerzálneho riešenia

Originálna konzola Vaillant je rozmerovo aj konštrukčne navrhnutá presne pre danú stanicu aguaFLOW exclusiv, vrátane správneho rozostupu upevňovacích bodov, správnej výšky osadenia zodpovedajúcej ergonomike servisného prístupu a kompatibility s pripojovacími bodmi hydraulických rozvodov stanice. Použitie neoriginálneho alebo improvizovaného riešenia by mohlo znamenať nielen komplikovanejšiu montáž, ale aj potenciálne riziko z hľadiska záruky na celý systém — pri poškodení stanice v dôsledku nevhodného nosného riešenia by mohlo dôjsť k spochybneniu záručných nárokov zo strany výrobcu.

Príprava pred montážou — kroky, ktoré si vyžaduje inštalatér

Ešte pred samotným vŕtaním kotviacich otvorov je potrebné presne zamerať polohu konzoly vzhľadom na akumulačný zásobník allSTOR exclusiv, na ktorý bude stanica hydraulicky napojená — dĺžka a trasovanie primárneho okruhu medzi zásobníkom a stanicou by mala byť čo najkratšia, aby sa minimalizovali tepelné straty a tlakové straty na tomto úseku. Zároveň je potrebné zohľadniť polohu prívodu studenej vody a odvodu teplej úžitkovej vody zo stanice, prístup k elektrickému napojeniu a k regulačnému systému, ako aj dostatočný voľný priestor okolo stanice pre budúci servisný prístup (výmena filtrov, kontrola výmenníka, prípadný servis obehového čerpadla stanice). Až po overení všetkých týchto bodov sa pristupuje k samotnému vyznačeniu a vŕtaniu kotviacich otvorov podľa rozostupu daného konštrukciou konzoly.

Súčasťou prípravy je aj overenie typu steny — murovaná, betónová, alebo prípadne ľahšia konštrukcia — a podľa toho voľba vhodného kotviaceho materiálu s dostatočnou nosnosťou pre kombinovanú hmotnosť konzoly, stanice a naplnených rozvodov. Pri akýchkoľvek pochybnostiach o nosnosti steny odporúčame konzultáciu so stavebným odborníkom ešte pred samotnou montážou, keďže dodatočná úprava nosnej konštrukcie po osadení stanice by bola výrazne komplikovanejšia než jej zohľadnenie už vo fáze prípravy.

Súvis s hygienickou koncepciou prípravy teplej vody

Voľba nástenného osadenia stanice namiesto priameho tankového pripojenia nemá vplyv na základný hygienický princíp systému aguaFLOW exclusiv — teplá úžitková voda sa aj pri nástennom osadení pripravuje výhradne prietokovým spôsobom cez doskový výmenník tesne pred odberným miestom, bez väčšieho objemu stojatej teplej vody v samotnej stanici. Táto koncepcia je jedným z hlavných dôvodov, prečo si investori a projektanti volia práve systém aguaFLOW exclusiv namiesto klasického veľkoobjemového zásobníkového ohrevu teplej vody — znižuje sa tým riziko množenia legionely, ktoré je pri veľkoobjemových zásobníkoch s nedostatočne udržiavanou teplotou reálnym hygienickým rizikom. Nástenná konzola tak umožňuje zachovať všetky výhody tohto princípu aj v prípadoch, keď priame osadenie na zásobník nie je z priestorových alebo prevádzkových dôvodov vhodné.

Porovnanie s ostatnými variantmi konzol v ponuke

Okrem tejto 1-násobnej konzoly pre aguaFLOW exclusiv (variant W) ponúka Vaillant aj rozširujúci diel pre doplnenie druhej stanice k už osadenej konzole, kompletnú 2-násobnú konzolu pre novú kaskádovú inštaláciu od začiatku, a obdobné varianty (1-násobný aj rozširujúci) pre solárnu nabíjaciu stanicu auroFLOW exclusiv (variant S). Výber medzi týmito variantmi závisí od toho, či ide o novú inštaláciu s jednou stanicou (táto konzola), o plánované budúce rozšírenie o druhú stanicu (rozširujúci diel), alebo o rovno kaskádovú inštaláciu dvoch staníc od začiatku (2-násobná konzola). Náš predajný tím vám radi pomôže so správnym výberom podľa konkrétneho projektu a jeho výhľadu do budúcnosti.

Časté otázky

Širší kontext — modulárne riešenia prípravy teplej vody Vaillant

Systém allSTOR exclusiv spolu s čerstvovodnými stanicami aguaFLOW exclusiv predstavuje modulárnu koncepciu, ktorá umožňuje projektantovi navrhnúť presne takú kapacitu prípravy teplej úžitkovej vody, akú daná budova alebo prevádzka reálne potrebuje — od jednej stanice pre bežný rodinný dom až po kaskádu viacerých staníc pre bytový dom alebo prevádzku s vysokou súčasnou spotrebou teplej vody (napríklad ubytovacie zariadenia, prevádzky so sprchami, športoviská). Práve pri takýchto väčších alebo budúcich rozšíriteľných inštaláciách zohráva voľba správneho typu nosnej konzoly (1-násobná, rozširujúca, alebo rovno 2-násobná) kľúčovú úlohu v tom, ako jednoducho a nákladovo efektívne sa dá systém v budúcnosti rozšíriť bez nutnosti kompletnej výmeny už osadeného nosného riešenia.

Pri plánovaní novej inštalácie odporúčame zvážiť nielen aktuálnu potrebu (napríklad jedna stanica pre rodinný dom), ale aj reálny výhľad na budúce rozšírenie (napríklad plánovaná prístavba, zmena účelu budovy, nárast počtu bytových jednotiek). Ak je pravdepodobné, že sa v budúcnosti bude kapacita prípravy teplej vody rozširovať, je praktickejšie zvoliť už od začiatku 1-násobnú konzolu s výhľadom na neskoršie doplnenie rozširujúceho dielu, než po rokoch riešiť kompletnú výmenu nosnej konštrukcie za väčší variant.
