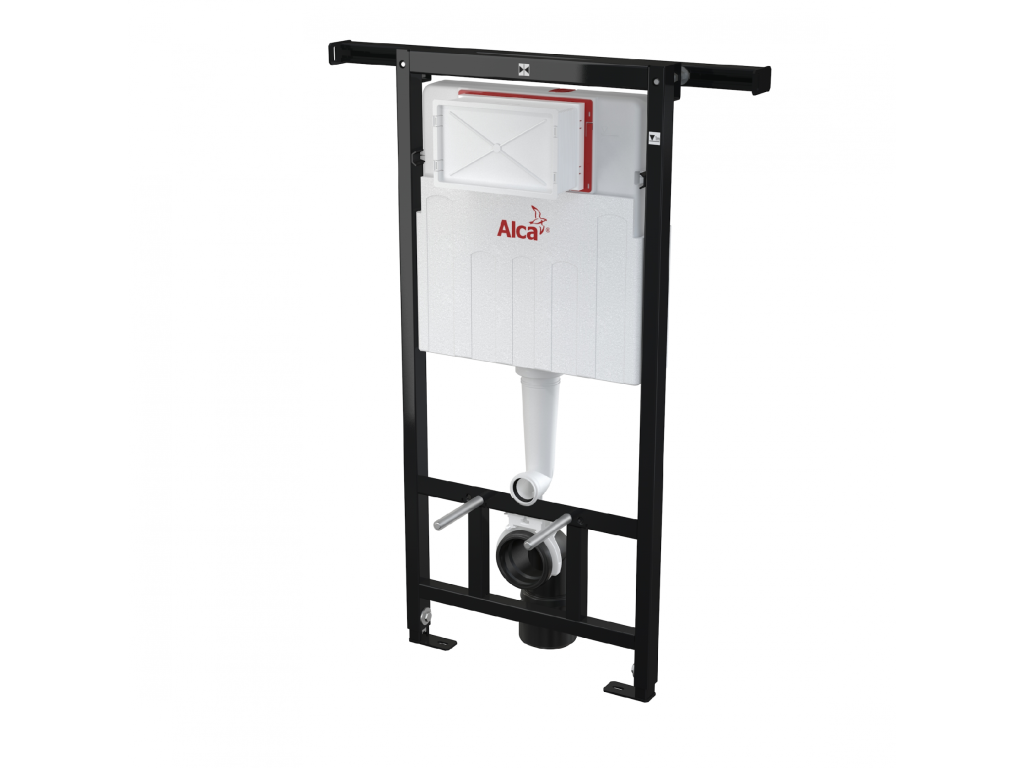

Jádromodul - Predstenový inštalačný systém pre suchú inštaláciu (do bytových jadier), S DÁVKOVAČOM TABLIET

Podrobný popis

Dodávaný s dávkovačom WC tabliet.

Použitie:
Pre závesné WC
Pre rekonštrukcie bytových jadier
Pre inštaláciu medzi dve steny
Pre inštaláciu do drevostavieb
Pre hrúbku podláh 0-200 mm
Pre montáž závesného WC s pripojovacou roztečou 180 mm alebo 230 mm

Vlastnosti:
Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0-200 mm
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0-93 mm
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Zaťaženie prenáša do bočných stien rozperná traverza nastaviteľná v rozsahu 830-1200 mm
Nainštalovaný modul sa obloží sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Príprava na pripojenie držiaku s DG 1/2" prechodom pre bidetové sedátka a spršky
Duálny splachovanie, nezávisle nastaviteľné s hygienickou rezervou
Možnosť zabudovania oddialeného alebo senzorového splachovanie
Kompatibilný so všetkými ovládacími tlačidlami Alcaplast
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Prívod vody zozadu/zhora uprostred
Servisné práce bez použitia náradia
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt

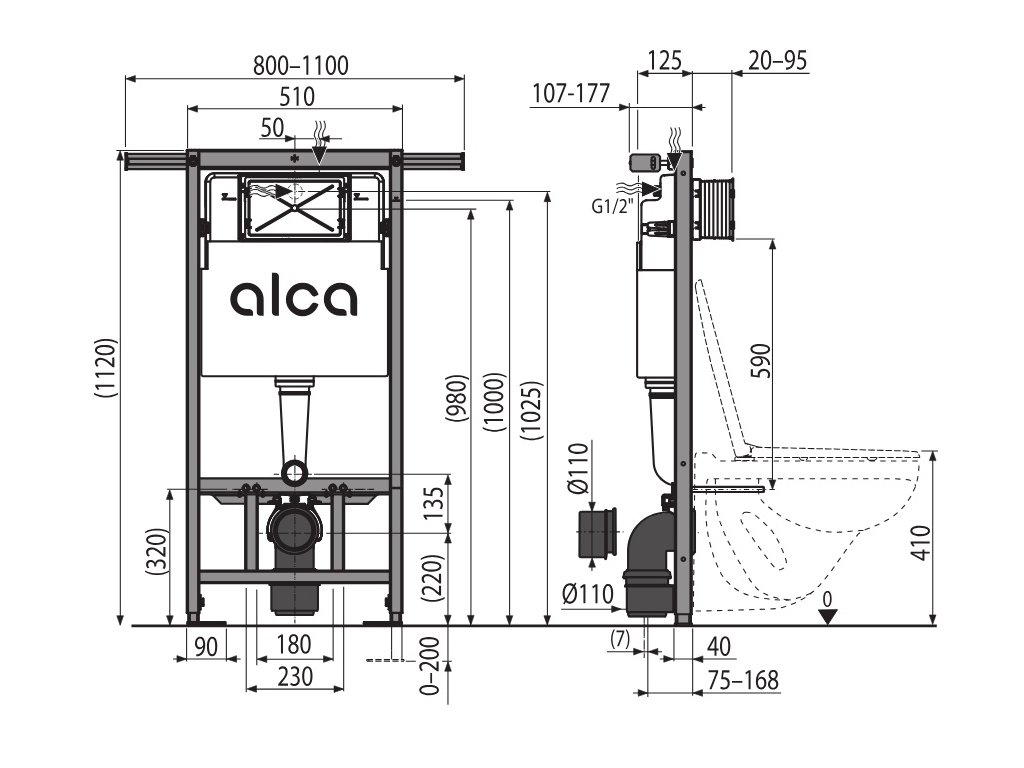

Montážna hĺbka nastaviteľná v rozmedzí 20-95 mm
Stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: kov ošetrený práškovou farbou

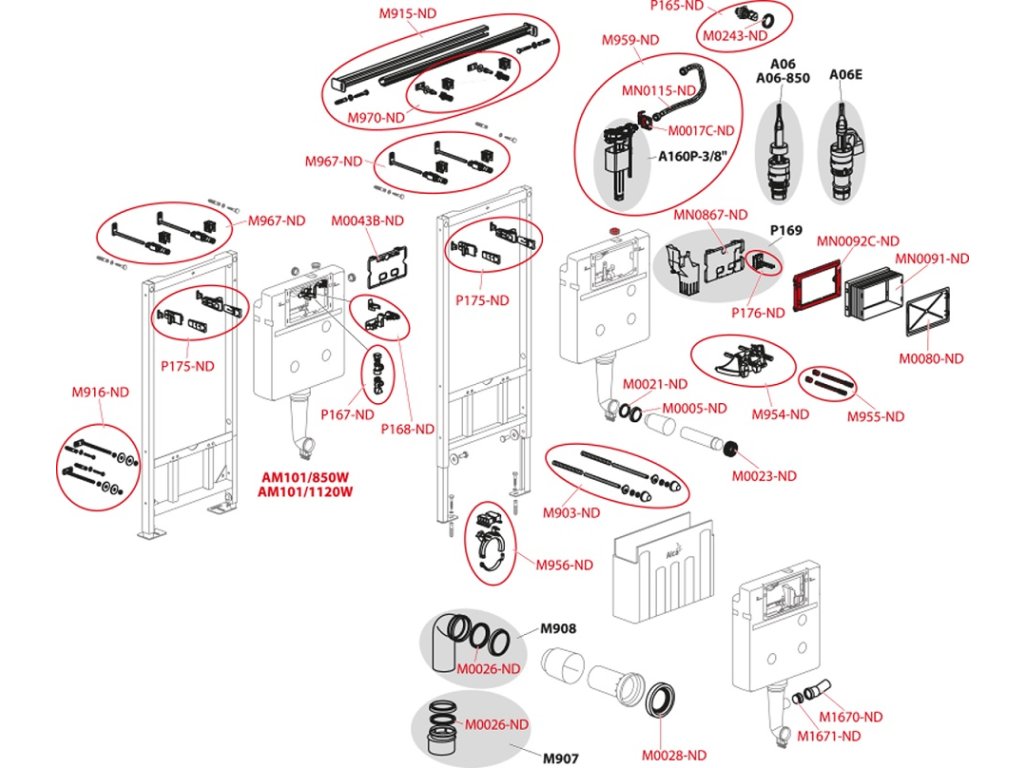

Rozsah dodávky:
Samonosný rám s rozpernou traverzou pre kotvenie medzi steny 830-1200 mm
Šróbenie 1/2" pre pripojenie vody s integrovaným rohovým ventilom Schell 1/2-3/8"
Fixačné set: vrut Ø8x60 - 4 ks, hmoždinka Ø12 - 4 ks
Skrutka mechanizmu 2 ks
Fixačný materiál pre uchytenie WC misy: závitová tyč M12 - 2 ks, podložky - 4 ks, krytka - 2 ks, matica - 2 ks, chránička závitu - 2 ks
Koleno odpadu HT90/110 polyetylén, PE-HD
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Kryt servisného otvoru jednoducho skrátiteľný

Technické parametre:
Pripojenie vody zozadu alebo zhora montážnymi otvormi G1/2 "
Funkčný rozsah tlaku vody 0,05-0,8 MPa
Odporúčaný rozsah tlaku vody 0,3-0,5 MPa
Veľké spláchnutie 6-9 l
Malé spláchnutie 2,5-3,5 l
Štandardné nastavenie veľkého spláchnutie 6 l
Štandardné nastavenie malého spláchnutia 3 l
Hygienická rezerva 3 l
Objem vody v nádržke 9 l
