Koleno - potrubie/vnútorný závit - 63x2"; PE na vonkajší závit FIV.07700
Kód: I07700200Súvisiaci tovar
Podrobný popis

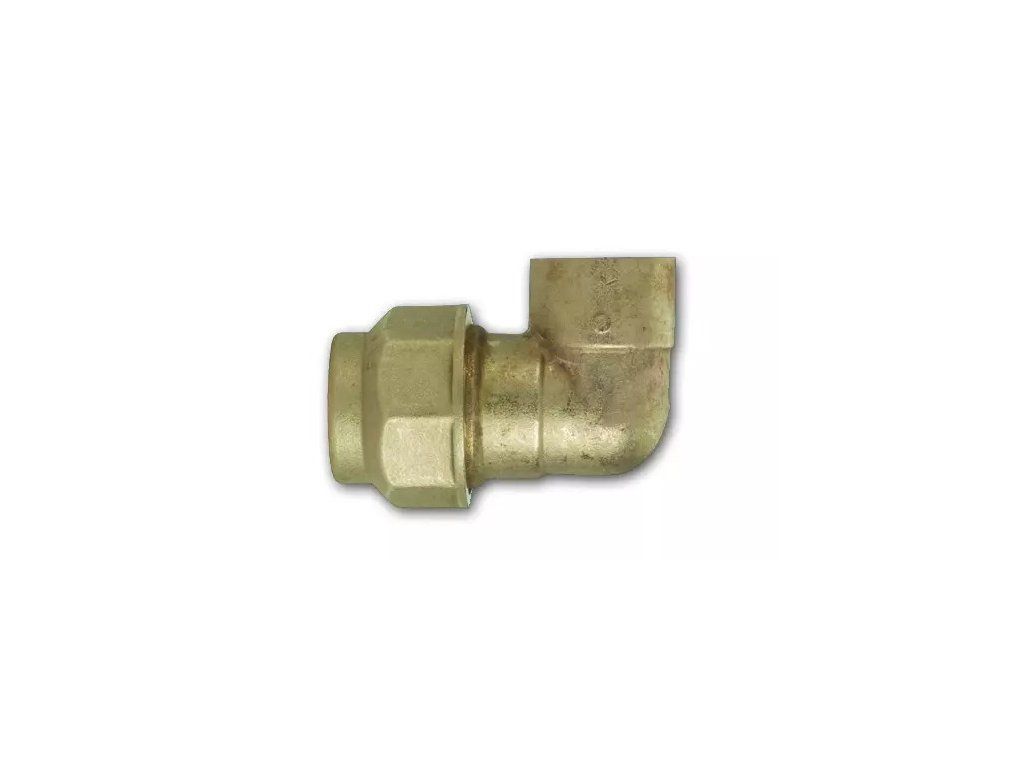

Koleno FIV.07700 63x2" je závitová mosadzná tvarovka určená na rohové napojenie PE potrubia s priemerom 63 mm na vonkajší závit 2". Hodí sa pre rozvody kvapalín s vyššou aj nižšou hustotou, ktoré sú kompatibilné s polyetylénovými rúrkami.
Konštrukcia
Tvarovka sa skladá z tela, tesniaceho O-krúžku, krúžku STOP, deleného zverného krúžku a fixačnej matice. Telo aj matica sú z mosadze CW617N podľa EN 12165, tesniaci O-krúžok je z NBR. Výstup tvorí vnútorný závit 2" F podľa ISO 228/1 (DIN 259).
Parametre
- maximálny prevádzkový tlak 16 bar
- prevádzková teplota od -20 °C do +90 °C
- uhol napojenia 90°
- hmotnosť 1001 g
Montáž
Koniec PE rúrky musí byť hladký a bez otrepov, aby nepoškodil O-krúžok. Po povolení matice sa rúrka zasunie úplne do tvarovky a dotiahnutím matice vznikne tesný spoj. Na utesnenie závitu výrobca odporúča teflónovú pásku, šnúru alebo niť, tesniace pasty či gély; konope sa neodporúča, lebo hrozí roztrhnutie tela. Tvarovku montujte bez pnutia a nadmerného uťahovacieho momentu a počítajte s dĺžkovou rozťažnosťou potrubia.
V rade FIV.07700 sú aj rozmery 20x1/2", 25x3/4", 32x1", 40x5/4" a 50x6/4".
Technické parametre
| Kód | I07700200 |
| Výrobca | IVAR |
| Typ | FIV.07700 |
| Rozmer | 63x2" |
| Potrubie | PE Ø 63 mm |
| Závit | vnútorný 2" F (ISO 228/1) |
| Uhol | 90° |
| Max. prevádzkový tlak | 16 bar (PN 16) |
| Prevádzková teplota | -20 °C až +90 °C |
| Materiál tela a matice | mosadz CW617N (EN 12165) |
| Tesniaci O-krúžok | NBR |
| Hmotnosť | 1001 g |
Časté otázky
Ako si vybrať správnu veľkosť fitingu?
Rozmer 63x2" znamená PE rúrku s priemerom 63 mm a vnútorný závit 2" F podľa ISO 228/1, ktorý sa pripája na vonkajší závit 2". Pre menšie PE rúrky sú v rade FIV.07700 kolená 20x1/2", 25x3/4", 32x1", 40x5/4" a 50x6/4".
Je potrebný tesniaci materiál pri montáži?
Na závit 2" áno – výrobca odporúča teflónovú pásku PTFE, teflónovú šnúru alebo niť, tesniacu pastu či gél. Konopné vlákno sa neodporúča, pretože hrozí prebalenie a roztrhnutie tela tvarovky; spoj s PE rúrkou tesní O-krúžok NBR.
Musí montáž vykonať odborník?
Áno, podľa návodu výrobcu smie inštaláciu a uvedenie do prevádzky vykonávať výhradne odborne spôsobilá osoba v súlade s platnými normami. Tvarovku treba montovať bez pnutia a nadmerného uťahovacieho momentu, ktorý môže poškodiť mosadzné telo.
Ako sa PE rúrka do kolena pripája?
Koniec PE rúrky musí byť hladký a bez otrepov, aby nepoškodil tesniaci O-krúžok NBR. Po povolení fixačnej matice rúrku úplne zasuňte do tvarovky a dotiahnutím matice vytvoríte tesný spoj.
Dodatočné parametre
| Kategória: | kolená - vnútorný závit |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 1.001 kg |
| Dostupnosť: | Skladom alebo u dodávateľa |
| Kód: | I07700200 |
| Výrobca: | IVAR |
| Typ: | FIV.07700 |
| Rozmer: | 63x2" |
| Potrubie: | PE Ø 63 mm |
| Závit: | vnútorný 2" F (ISO 228/1) |
| Uhol: | 90° |
| Max. prevádzkový tlak: | 16 bar (PN 16) |
| Prevádzková teplota: | -20 °C až +90 °C |
| Materiál tela a matice: | mosadz CW617N (EN 12165) |
| Tesniaci O-krúžok: | NBR |
| Hmotnosť: | 1001 g |
