Plotová konštrukcia TIPA pre 3 solárne panely 1365Wp

Podrobný popis

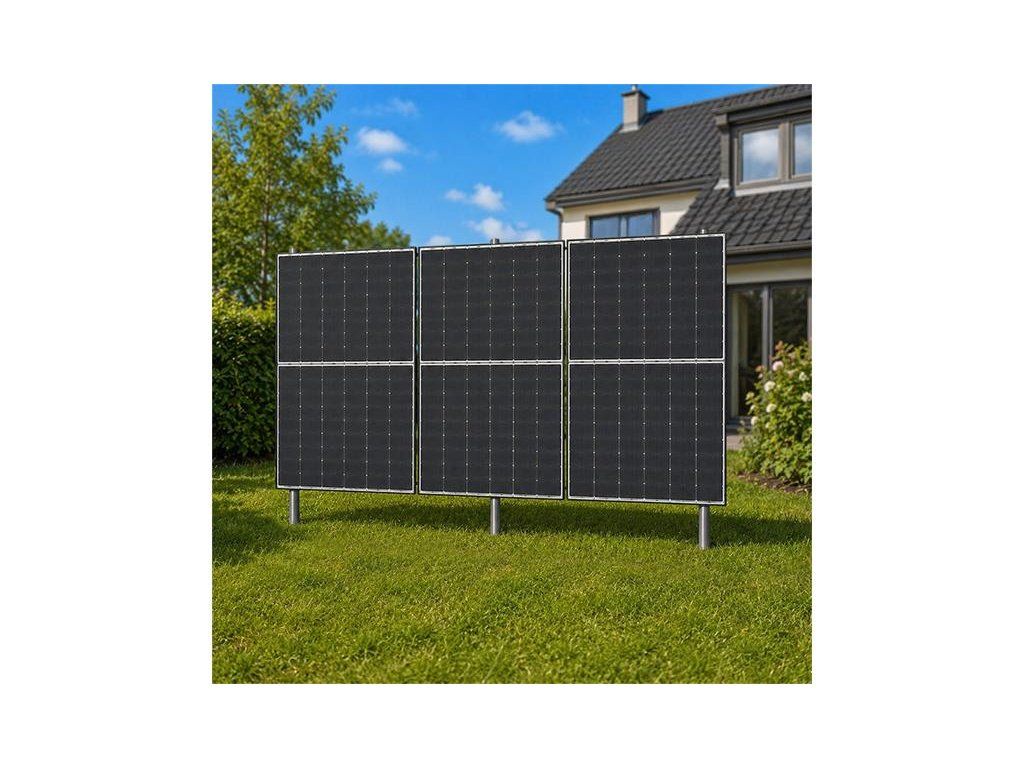

Konštrukcia solárneho plota - fotovoltaický plot (sada pre 3 panely, dĺžka 3,5 m)

Chcete čo najlepšie využiť priestor na svojom pozemku a spojiť elegantnú hranicu s výrobou vlastnej zelenej energie? Táto kompletná súprava na montáž solárneho plota s dĺžkou 3,5 m je inovatívnym a vysoko estetickým riešením na inštaláciu fotovoltických panelov vo vertikálnej polohe.
Tento systém je ideálny ako moderná náhrada bežného oplotenia, zástena súkromia alebo efektívne využitie existujúcich betónových a pevných základov. Navyše vďaka vertikálnej orientácii panely dokonale zachytávajú nízke zimné slnko a vykazujú minimálne zníženie výkonu v dôsledku snehu alebo prachu. Okrem toho možno súpravy navzájom kombinovať a spájať pomocou voliteľného príslušenstva.

Hlavné výhody systému

Rozmery na mieru: Súprava je presne optimalizovaná pre celkovú dĺžku konštrukcie 3482 mm a možno do nej umiestniť 3 solárne panely.
Prvotriedny materiál: robustné hliníkové H-profily zaručujú extrémnu trvanlivosť a odolnosť voči nepriaznivým poveternostným podmienkam.
Kompletná mechanická skladačka: súprava obsahuje všetko potrebné - od nosných profilov, koncových a stredových konzol až po uzemňovacie podložky a pevné pozinkované konzoly so skrutkami na upevnenie k stĺpikom.
Súčasťou sú špičkové panely: Súprava obsahuje 3 vysoko výkonné panely Trina Solar 455 W (Vertex S+ Dual Glass N-Type) s dvojitým sklom, ktoré sú ideálnou voľbou pre vertikálne inštalácie.

Obsah balenia a technické špecifikácie

Celková dĺžka konštrukcie: 3482 mm
Celková výška konštrukcie: 1762 mm
Šírka jedného panelu: 1174 mm
Solárny panel Trina Solar 455 W: 3 ks
Hliníkový montážny H-profil 40x40 mm: 2 ks (dĺžka 3,60 m)
Strieborná (30 mm) koncová konzola + plastové krytky profilov: 4 ks
Univerzálna stredová rukoväť strieborná: 4 ks
Pozinkovaný pásik C na upevnenie k stĺpiku: 6 ks.
Upevňovacie prvky pre rukoväte: kompletná sada (imbusové skrutky M8, matice, podložky)
Kotviaci materiál pre strmene: Kompletná sada (skrutky M10x80, matice, podložky)
Uzemňovacie podložky pre solárne panely: 4 ks

Konštrukčné detaily
Medzery a presahy: Konštrukcia bezpečne umožňuje 20 mm presahy na vonkajších koncoch a 20 mm medzery medzi jednotlivými panelmi na tepelnú rozťažnosť a bezpečné upevnenie panelov v držiakoch.

Voliteľné príslušenstvo (k dispozícii na zakúpenie)

Aby bola inštalácia na vašom pozemku čo najjednoduchšia, môžete si vybrať optimálny spôsob ukotvenia súpravy podľa typu podkladu:

Možnosť ukotvenia v zemi:
Robustný oceľový stĺpik (stĺpik) dlhý 3 m (priemer 48 mm, hrúbka steny 2 mm) - pre túto súpravu sú potrebné 3 kusy 14560987.

Možnosť priskrutkovania k hotovému pevnému podkladu (napr. k betónovej stene):
2,0 m dlhý oceľový stĺpik (stĺpik) (priemer 48 mm, hrúbka steny 2 mm) - pre túto súpravu sú potrebné 3 kusy 14560870.
Pevná kotviaca pätka stĺpika s priemerom 48 mm so základňou pre kotviace skrutky alebo chemickú kotvu) - pre túto súpravu sú potrebné 3 kusy 14561230.

Materiál na predĺženie plotového vedenia:
Ak plánujete postaviť dlhší súvislý plot z viacerých súprav, zakúpte si spojky montážnych profilov 40x40 mm vrátane príslušných skrutiek M10 a prírubových matíc, ktoré vám umožnia pevné a osové spojenie hliníkových profilov - na jedno predĺženie sú potrebné 2x 14562274, 4x 1462218 a 4x 14562147.

Dôležité upozornenie: Z dôvodu bezpečnosti a stability konštrukcie pri zaťažení vetrom odporúčame pri tejto 3,5 m súprave bezpodmienečne dodržať rozstupy a inštalovať ju na 3 podperné stĺpiky.
