Rozvádzač PNI CBM-2 na ochranu a odpojenie jednofázového fotovoltického systému, 2 reťazce, 1000 V DC, IP65
Kód: PNI-TPIM1-SPodrobný popis

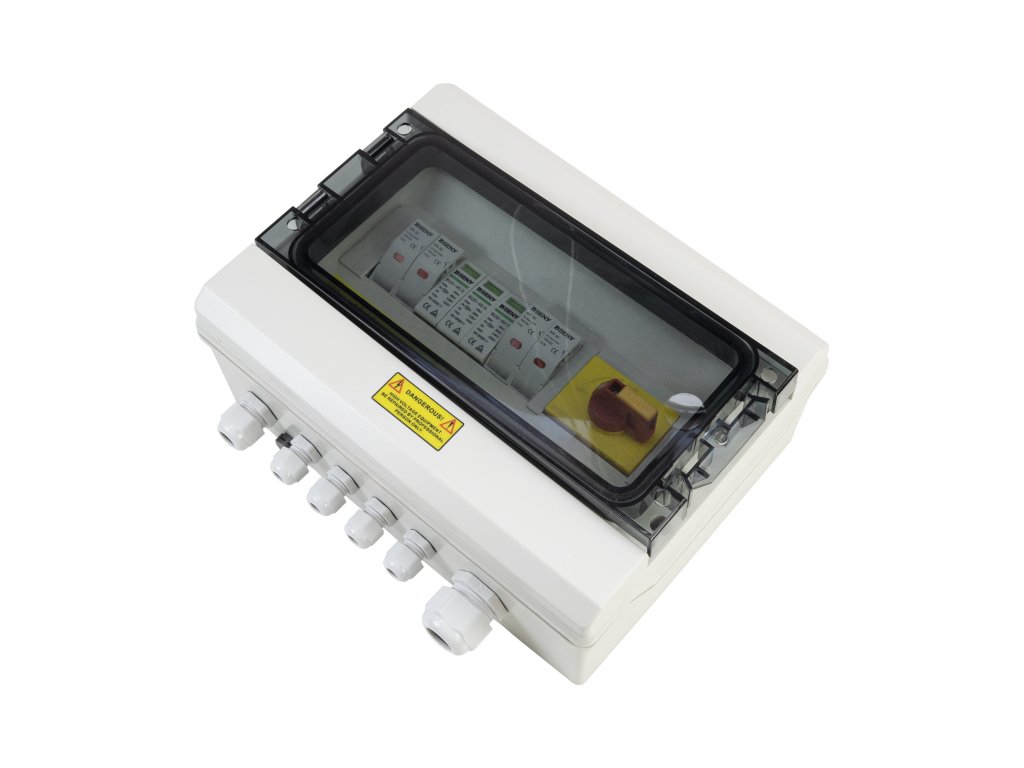

PNI CBM-2 je rozvádzač, v ktorom sa zbiehajú vodiče z fotovoltických panelov skôr, ako sa pripoja na menič. Spojením reťazcov na jednom mieste ubudne káblov, zapojenie je prehľadnejšie a ľahšie sa udržiava. Je určený pre jednofázové solárne systémy.

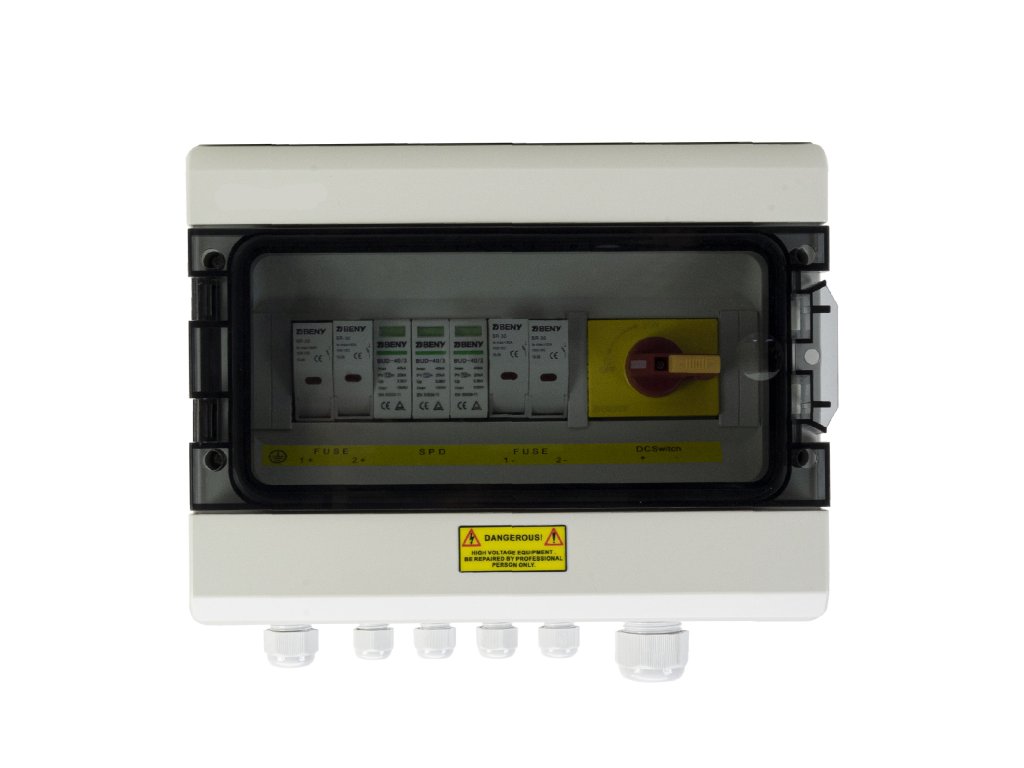

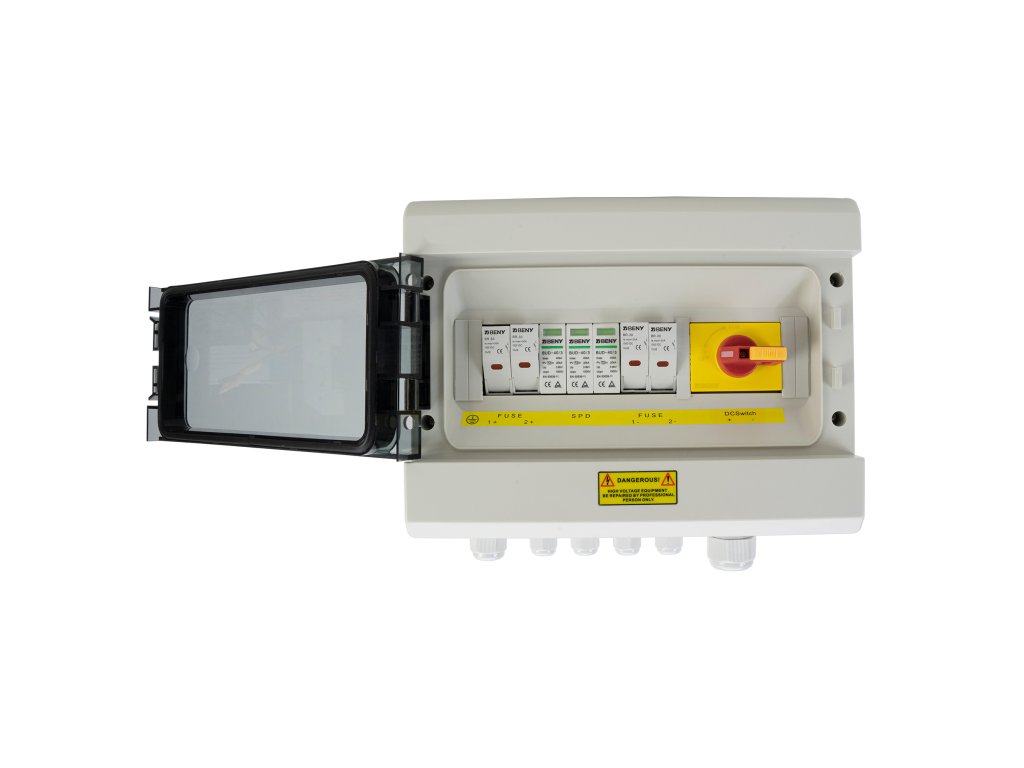

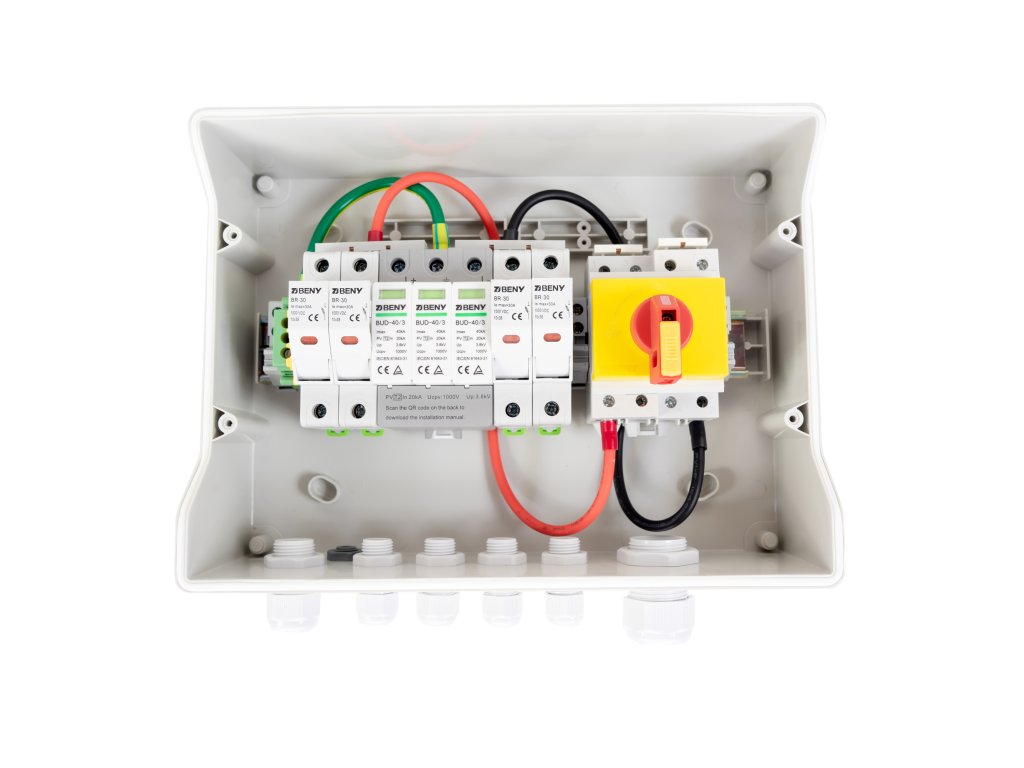

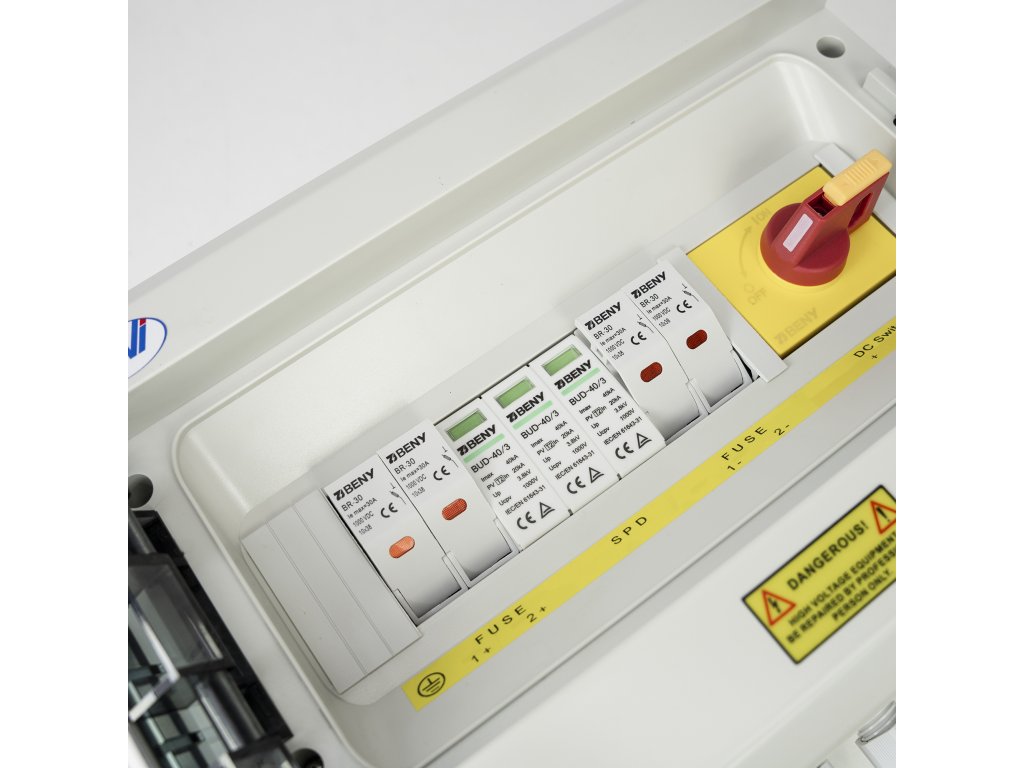

Rozvádzač prijíma dva reťazce panelov (15 A na reťazec) a vedie ich na jeden DC výstup k meniču. Obsahuje DC prepäťovú ochranu a držiak poistky, takže chráni vybavenie pri prepätí a uľahčuje prerušenie obvodu pri zásahoch do inštalácie.
Skriňa má krytie IP65, môže stáť aj vonku a podľa výrobcu zabraňuje poškodeniu súčastí UV žiarením, kyselinami, vlhkosťou, plesňami či hlodavcami.
Montáž

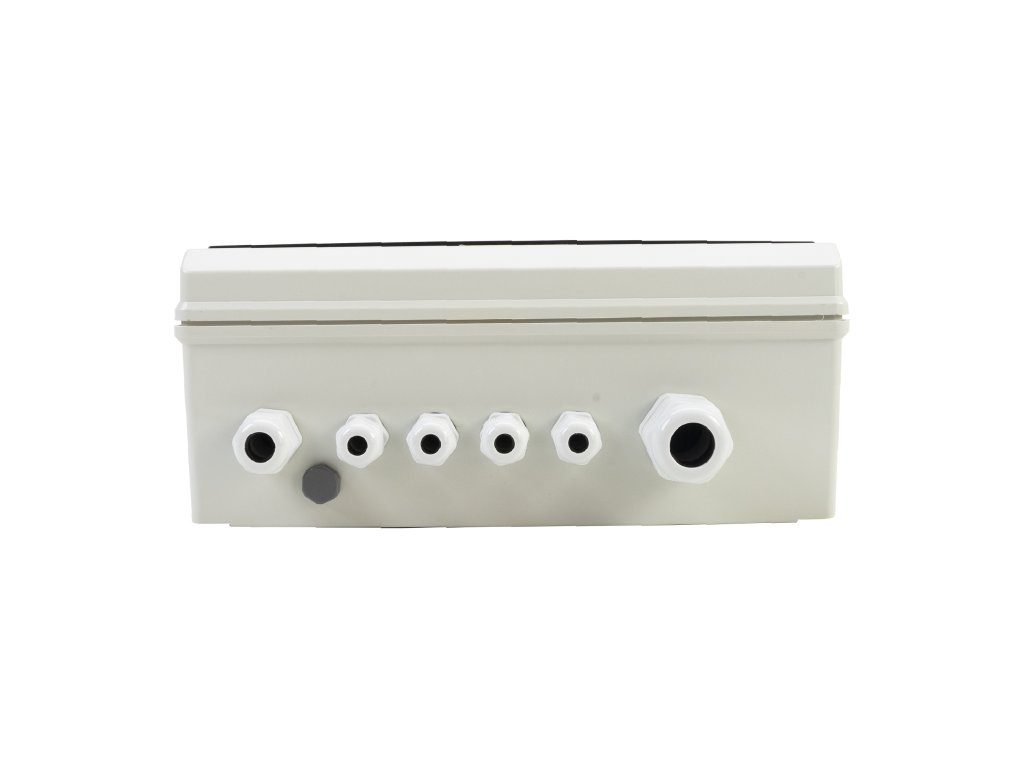

Rozvádzač sa montuje na stenu pri paneloch alebo pri mieste, kde vedie kabeláž k meniču. Vstupy majú priechodky PG09, výstup PG21 a uzemnenie PG13,5. Prierez vodiča na vstupe je 4 mm². Zapojenie jednosmerného okruhu s napätím do 1000 V patrí osobe s odbornou elektrotechnickou kvalifikáciou.
Dôležité pred objednávkou
Rozvádzač je určený pre dva vstupné reťazce – ak máte viac reťazcov, potrebujete väčší model. Zvoľte ho podľa vstupného napätia a prúdu vášho meniča.
Časté otázky
Koľko reťazcov panelov sa dá pripojiť?
Dva, každý s prúdom do 15 A.
Je vhodný aj vonku?
Áno, má krytie IP65 a je odolný voči UV žiareniu.
Je v ňom prepäťová ochrana?
Áno, DC prepäťová ochrana s parametrami In = 20 kA, Imax = 40 kA a napätím 1000 V DC.
Technické parametre
| Značka | PNI |
| Kód výrobcu | PNI-TPIM1-S |
| EAN | 5949066525650 |
| Typ | Rozvádzač (combiner box) na ochranu a odpojenie jednofázového fotovoltického systému |
| Počet DC vstupov | 2 (reťazce) |
| Počet DC výstupov | 1 |
| Prúd na jeden reťazec | 15 A |
| Maximálne menovité napätie | 1000 V DC |
| DC prepäťová ochrana | In = 20 kA, Imax = 40 kA, 1000 V DC |
| Držiak poistky DC | Imax = 30 A, 1000 V DC |
| Prierez vodiča na vstupe | 4 mm² |
| Priechodky káblov | vstupy PG09; výstupy PG21; uzemnenie PG13,5 |
| Odolnosť voči UV | áno |
| Krytie | IP65 |
| Rozmery | 292 × 220 × 120 mm |
| Hmotnosť | 2,604 kg |
| Obsah balenia | rozvádzač |
| Záruka | 12 mesiacov |
| Krajina pôvodu | Čína |
Dodatočné parametre
| Kategória: | Fotovoltaika a solárne osvetlenie |
|---|---|
| Záruka: | 1 rok |
| Hmotnosť: | 2.604 kg |
| EAN: | 5949066525650 |
| Značka: | PNI |
| Kód výrobcu: | PNI-TPIM1-S |
| EAN: | 5949066525650 |
| Typ: | Rozvádzač (combiner box) na ochranu a odpojenie jednofázového fotovoltického systému |
| Počet DC vstupov: | 2 (reťazce) |
| Počet DC výstupov: | 1 |
| Prúd na jeden reťazec: | 15 A |
| Maximálne menovité napätie: | 1000 V DC |
| DC prepäťová ochrana: | In = 20 kA, Imax = 40 kA, 1000 V DC |
| Držiak poistky DC: | Imax = 30 A, 1000 V DC |
| Prierez vodiča na vstupe: | 4 mm² |
| Priechodky káblov: | vstupy PG09; výstupy PG21; uzemnenie PG13,5 |
| Odolnosť voči UV: | áno |
| Krytie: | IP65 |
| Rozmery: | 292 × 220 × 120 mm |
| Hmotnosť: | 2,604 kg |
| Obsah balenia: | rozvádzač |
| Záruka: | 12 mesiacov |
| Krajina pôvodu: | Čína |
