Solárny rozvádzač PNI CBT-3 DC + AC pre trojfázový systém, 4 stringy, IP65
Kód: PNI-CBT-3Podrobný popis

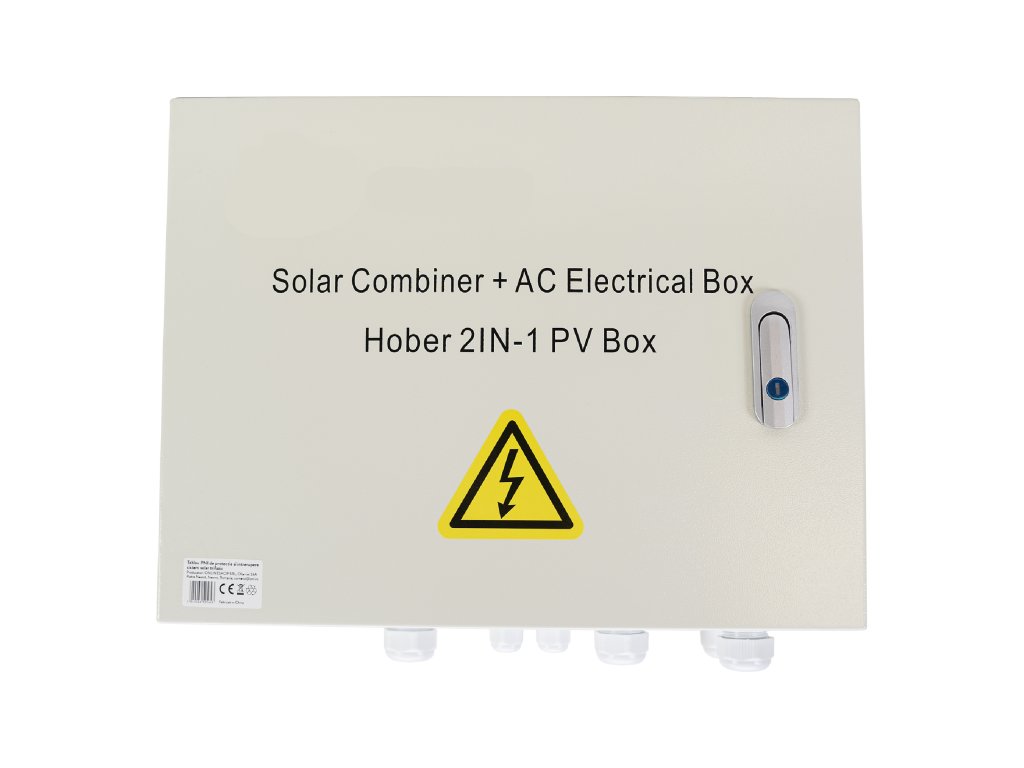

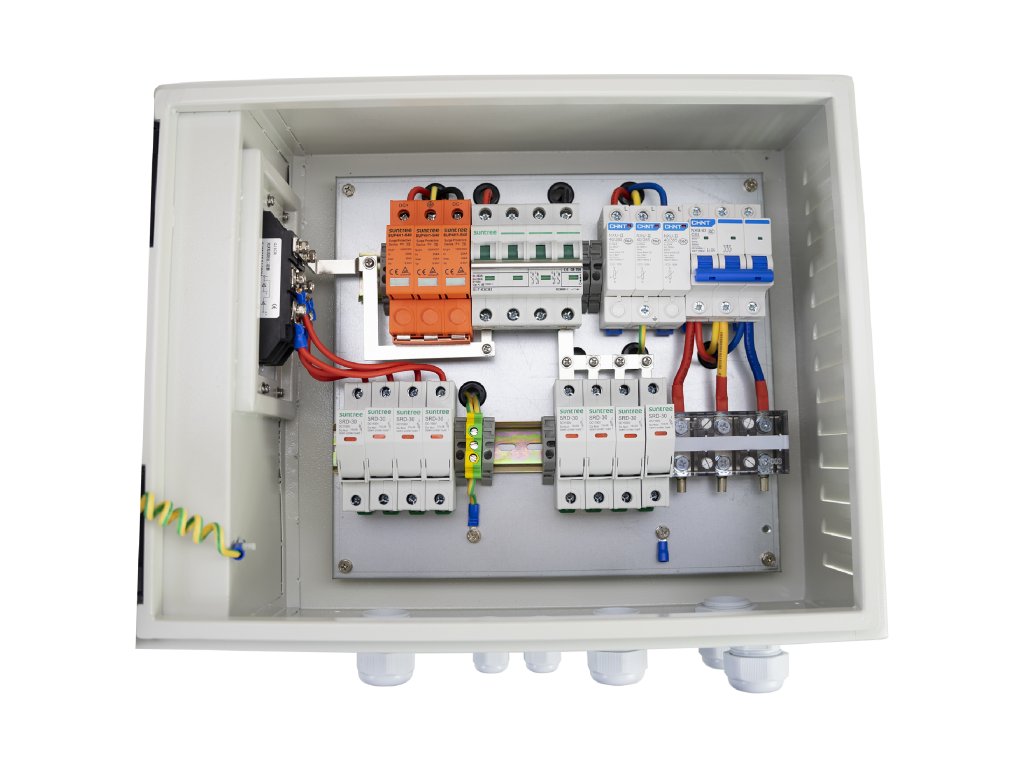

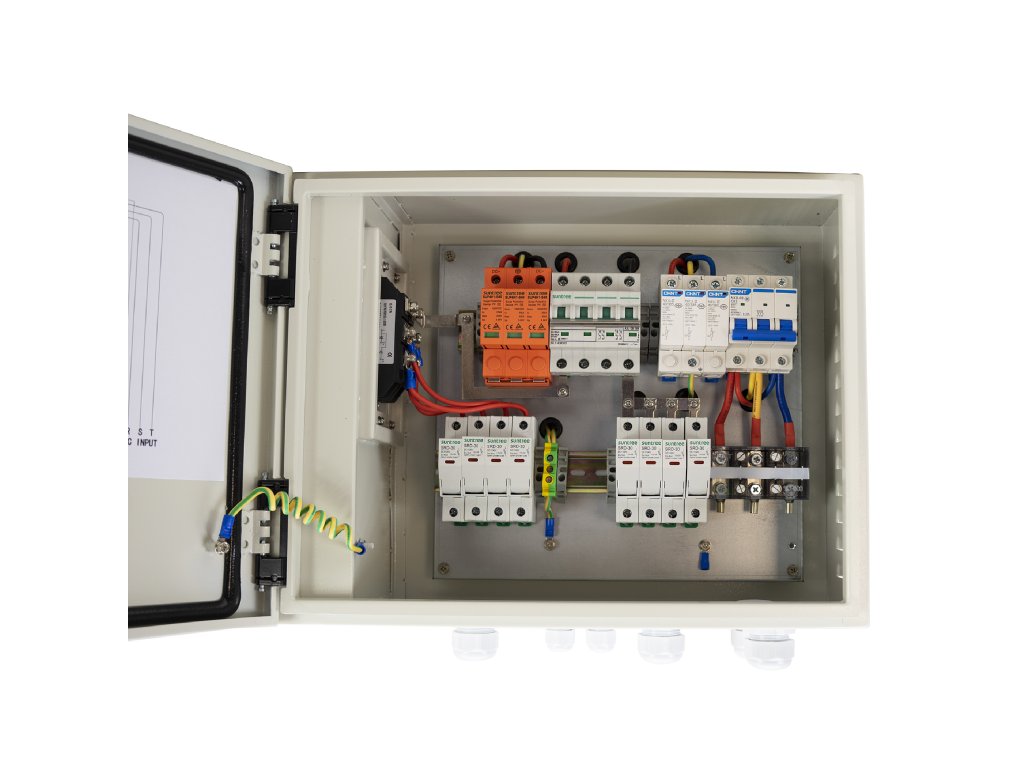

PNI CBT-3 je kovový rozvádzač, ktorý v jednom puzdre spája istenie a odpojenie jednosmernej (DC) aj striedavej (AC) strany trojfázového fotovoltického systému. Slúži na to, aby ste menej káblov viedli priamo z panelov k meniču a aby bola inštalácia prehľadnejšia a ľahšie sa udržiavala.
Na strane DC sa dá pripojiť 4 stringy panelov, každý s prúdom do 15 A, a rozvádzač ich zlúči do jedného výstupu s prúdom do 60 A. Na DC aj AC strane je prepäťová ochrana. AC strana je určená pre trojfázové napätie 380 – 440 V a prúd do 63 A.

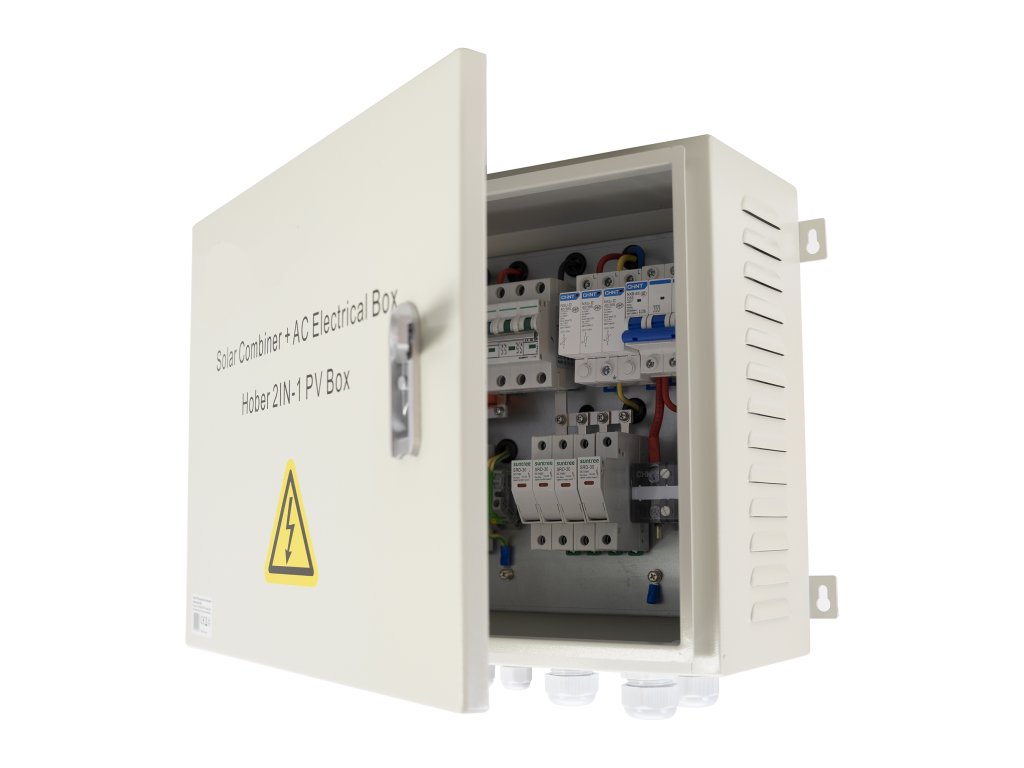

Skriňa je kovová a má krytie IP65, takže sa hodí aj do exteriéru. Prirodzené chladenie zabezpečuje samotný kovový kryt, bez ventilátora.
Montáž a pripojenie

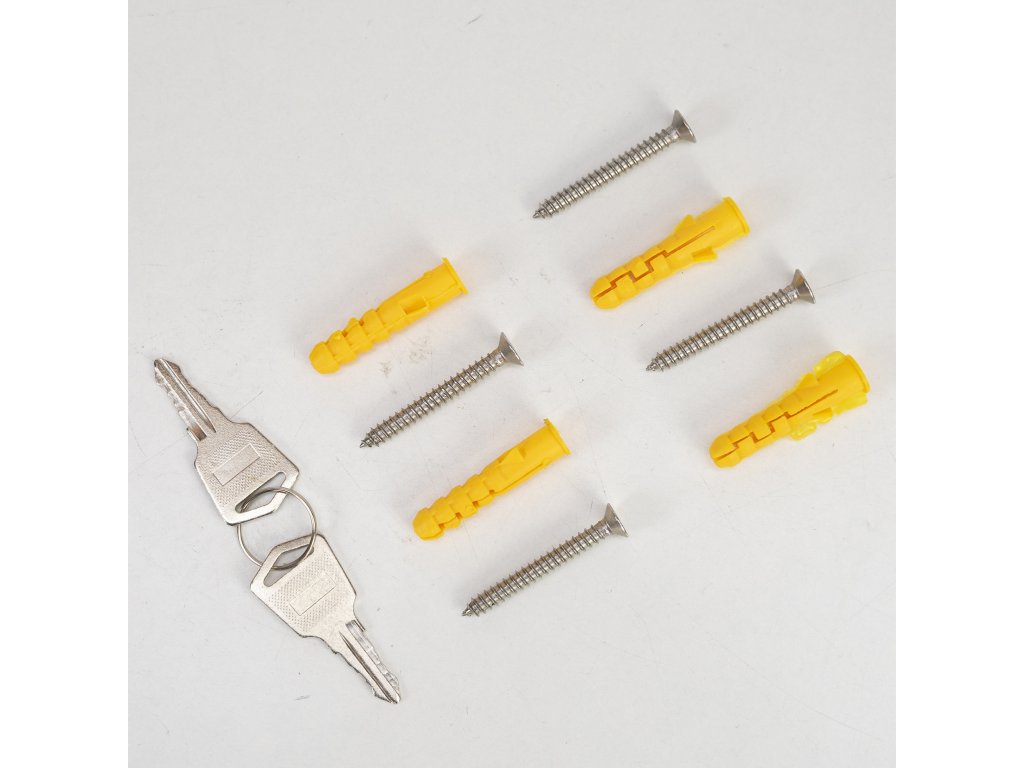

Rozmery sú približne 440 × 330 × 180 mm a hmotnosť okolo 10 kg. Dá sa upevniť na stenu, súčasťou fotografií je aj montážny materiál a kľúče. Prierez vodičov: 4 mm² na vstupe každého stringu, 12 mm² na DC výstupe, 10 mm² na AC strane a 6 mm² pre uzemnenie.
Dôležité: rozvádzač pracuje s vysokým jednosmerným napätím a so sieťovým napätím. Pripojenie do siete, zapojenie panelov a uvedenie do prevádzky musí vykonať oprávnený elektrikár so skúškou pre FV systémy.
Časté otázky
Koľko panelových stringov sa dá pripojiť?
Štyri, každý s prúdom do 15 A a napätím do 1000 V.
Je v rozvádzači aj prepäťová ochrana?
Áno, jedna na strane DC a jedna na strane AC.
Môže byť vonku?
Áno, krytie IP65 a kovová skriňa to umožňujú, rozsah prevádzkových teplôt je −20 až +50 °C.

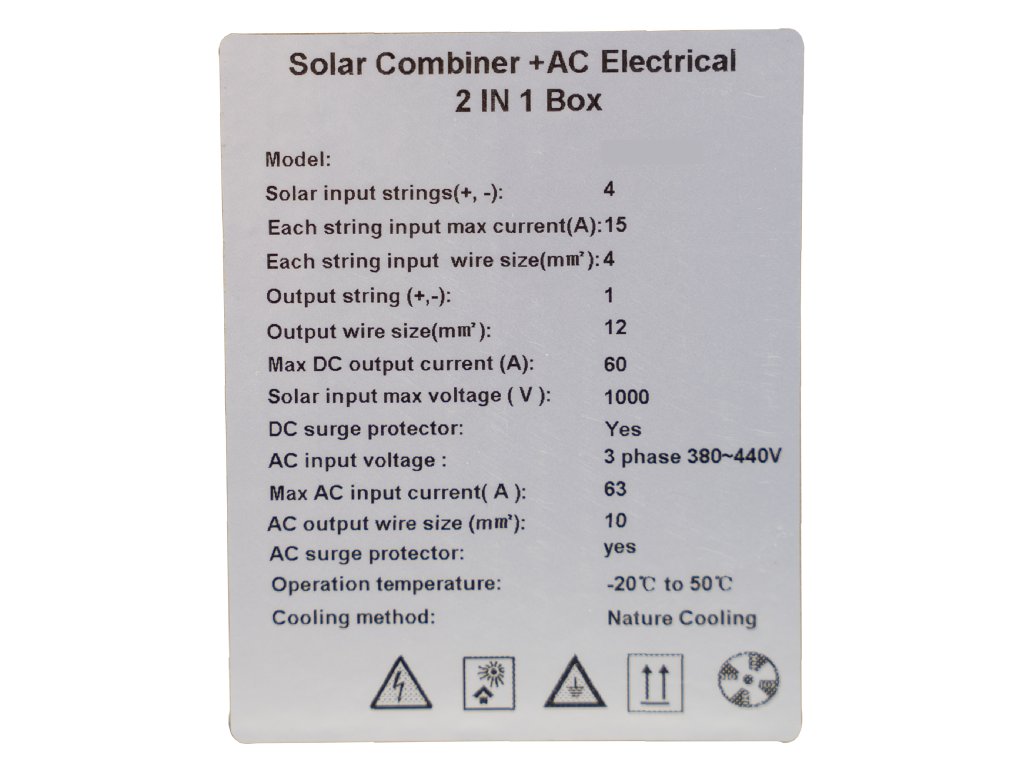

Technické parametre
| Značka | PNI |
| Kód výrobcu | PNI-CBT-3 |
| EAN | 5949066525643 |
| Typ | Solárny rozvádzač DC + AC pre trojfázový systém |
| DC vstupy (stringy) | 4 páry (+/−) |
| Max. vstupný prúd na string | 15 A |
| Prierez vodiča vstupu | 4 mm² |
| Max. vstupné DC napätie | 1000 V |
| DC výstup | 1 pár (+/−), prierez 12 mm² |
| Max. DC výstupný prúd | 60 A |
| Vypínací prúd DC | 63 A |
| Prepäťová ochrana DC | áno, 1 ks (1000 V) |
| Striedavá strana (AC) | trojfázová, 380–440 V |
| Max. AC prúd | 63 A |
| Prierez AC vodiča / uzemnenia | 10 mm² / 6 mm² |
| Prepäťová ochrana AC | áno, 1 ks |
| Krytie | IP65 |
| Pracovná teplota | −20 °C až +50 °C |
| Chladenie | prirodzené (kovová skriňa) |
| Rozmery | cca 440 × 330 × 180 mm |
| Hmotnosť | cca 10 kg |
| Obsah balenia | rozvádzač s montážnym materiálom a kľúčmi (podľa fotografií) |
| Záruka | 24 mesiacov |
| Krajina pôvodu | Čína |
Dodatočné parametre
| Kategória: | Fotovoltaika a solárne osvetlenie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 11.127 kg |
| EAN: | 5949066525643 |
| Značka: | PNI |
| Kód výrobcu: | PNI-CBT-3 |
| EAN: | 5949066525643 |
| Typ: | Solárny rozvádzač DC + AC pre trojfázový systém |
| DC vstupy (stringy): | 4 páry (+/−) |
| Max. vstupný prúd na string: | 15 A |
| Prierez vodiča vstupu: | 4 mm² |
| Max. vstupné DC napätie: | 1000 V |
| DC výstup: | 1 pár (+/−), prierez 12 mm² |
| Max. DC výstupný prúd: | 60 A |
| Vypínací prúd DC: | 63 A |
| Prepäťová ochrana DC: | áno, 1 ks (1000 V) |
| Striedavá strana (AC): | trojfázová, 380–440 V |
| Max. AC prúd: | 63 A |
| Prierez AC vodiča / uzemnenia: | 10 mm² / 6 mm² |
| Prepäťová ochrana AC: | áno, 1 ks |
| Krytie: | IP65 |
| Pracovná teplota: | −20 °C až +50 °C |
| Chladenie: | prirodzené (kovová skriňa) |
| Rozmery: | cca 440 × 330 × 180 mm |
| Hmotnosť: | cca 10 kg |
| Obsah balenia: | rozvádzač s montážnym materiálom a kľúčmi (podľa fotografií) |
| Záruka: | 24 mesiacov |
| Krajina pôvodu: | Čína |
