Sada MC4 Y rozbočiek PNI pre paralelné zapojenie solárnych panelov, kábel 4–6 mm²
Kód: PNI-SOLMC4SPPodrobný popis

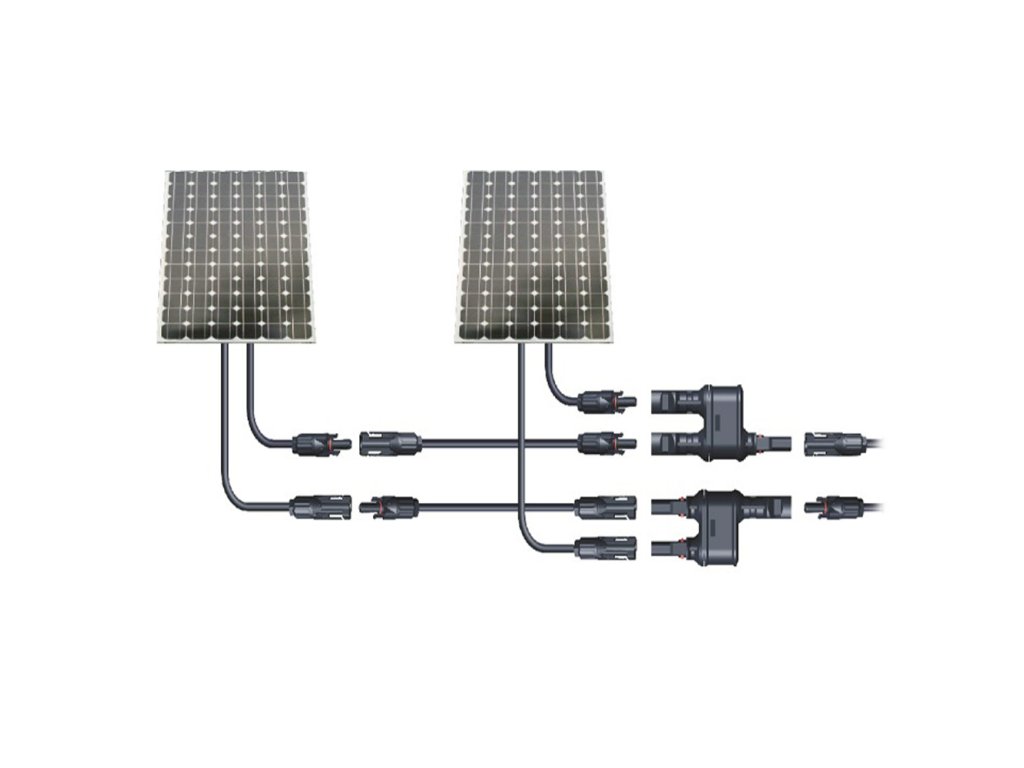

Keď chcete dva fotovoltické panely zapojiť paralelne, potrebujete spojku s dvoma vstupmi a jedným výstupom. Presne to je táto sada Y rozbočiek MC4 od PNI. Skladá sa z dvojitej T-rozbočky a klasického konektora MC4 a patrí do bežnej výbavy pri profesionálnom paralelnom zapojení panelov.

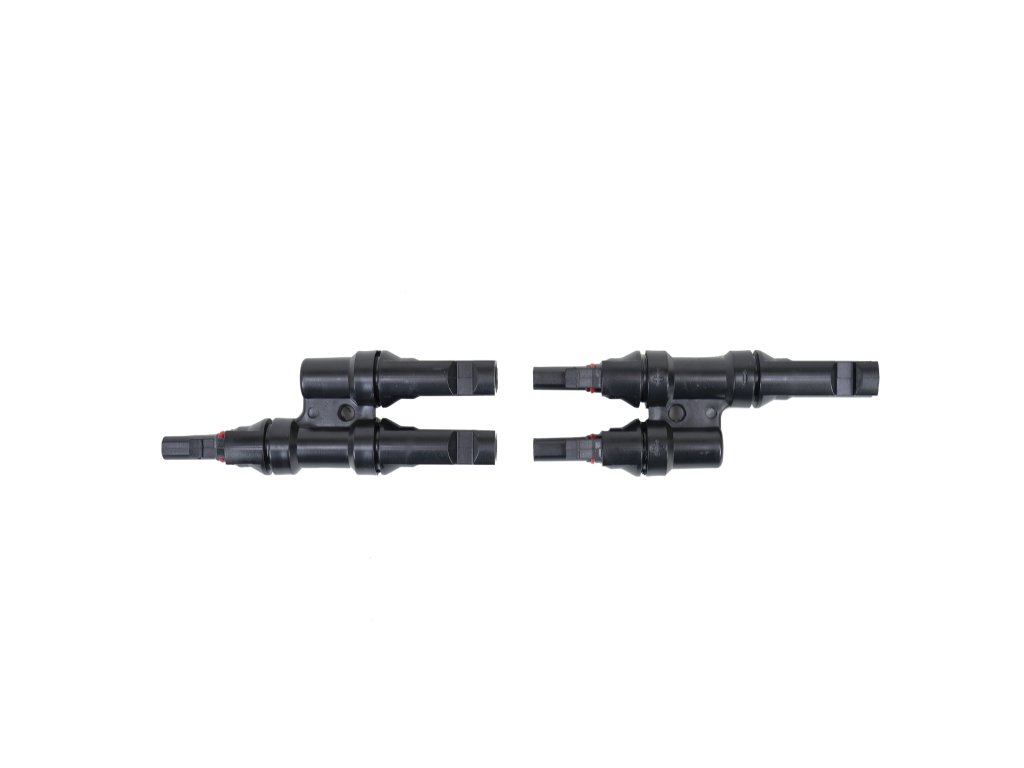

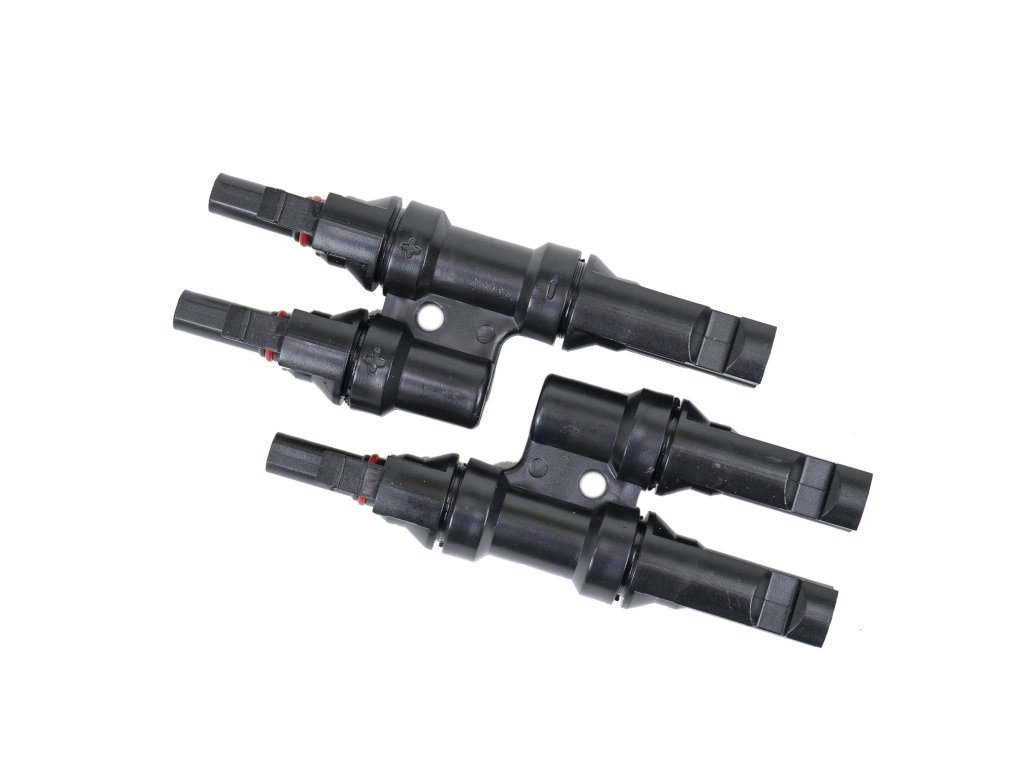

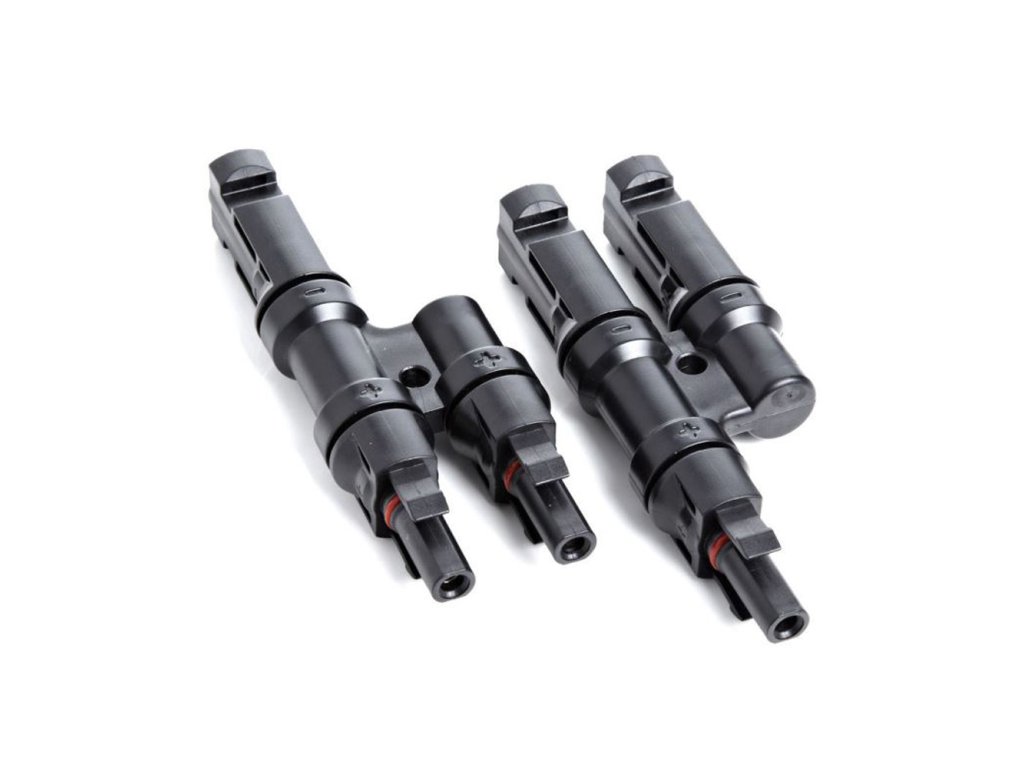

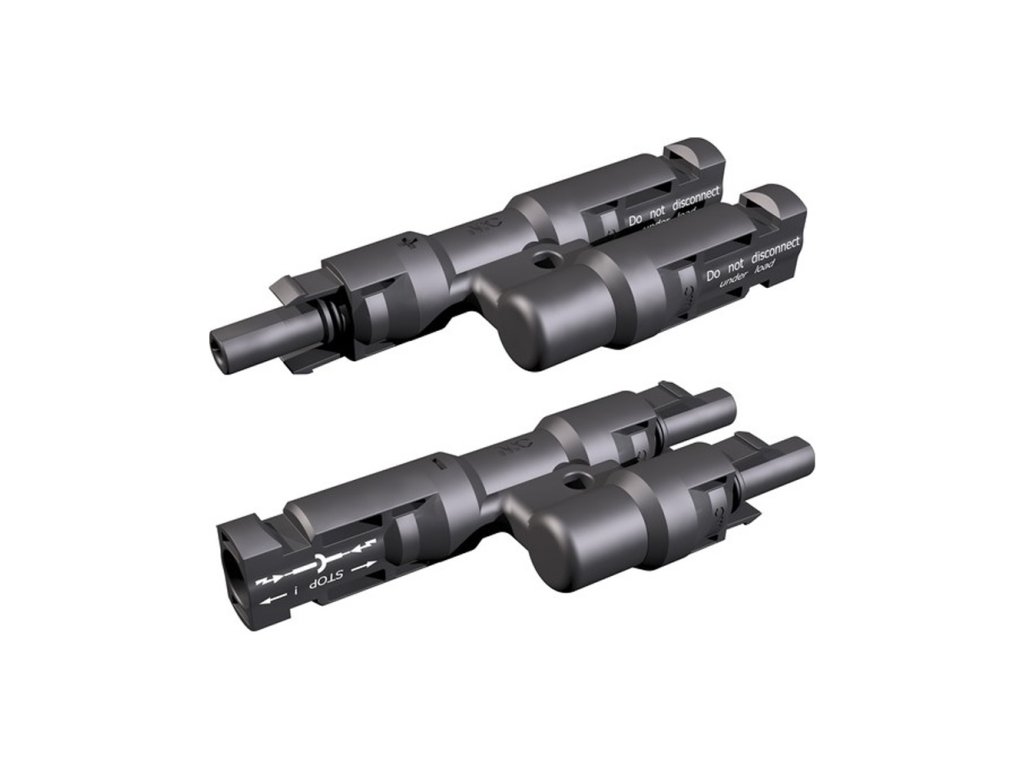

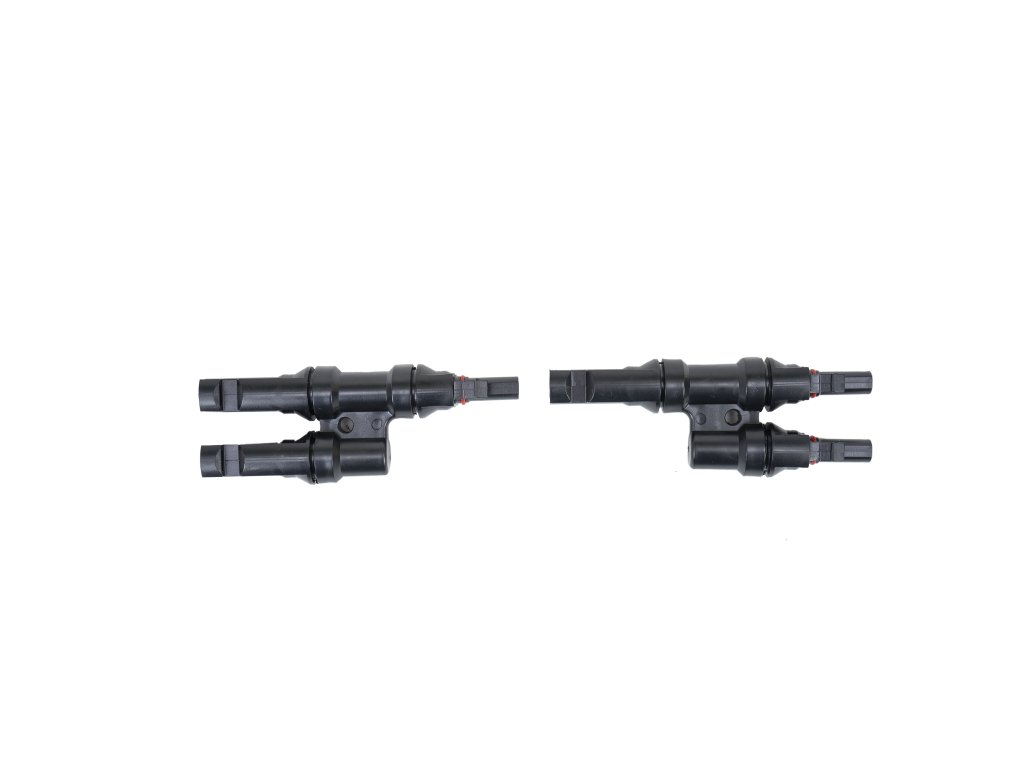

Označenie MC4 znamená viackontaktný konektor s 4 mm kolíkom. Spojky existujú v dvoch variantoch, kladnom a zápornom, v bežnej reči označovaných ako samica a samec. Preto sa pri paralelnom zapojení používa pár, ako je vidieť na fotografiách.
Použitie a kompatibilita
Spojky sú určené pre solárne káble s prierezom 4 – 6 mm². Prúd môže byť najviac 30 A (v závislosti od typu kábla a okolitej teploty podľa IEC 60364-5-523), systémové napätie do 1000 V. Majú krytie IP67 a triedu ochrany II, pracovný rozsah teplôt je −40 až +90 °C. Zacvakávací systém zaisťuje spoľahlivé spojenie.
Pri paralelnom zapojení sa napätia panelov nesčítavajú, ale prúdy áno, preto skontrolujte, že súčet prúdov nepresiahne 30 A.
Časté otázky
Na aký kábel sa hodia?
Na solárny kábel s prierezom 4 – 6 mm².
Aké napätie vydržia?
Systémové napätie do 1000 V.
Sú vhodné do vonkajšieho prostredia?
Áno, majú krytie IP67 a pracujú v rozsahu −40 až +90 °C.
Technické parametre
| Značka | PNI |
| Kód výrobcu | PNI-SOLMC4SP |
| EAN | 5949066514074 |
| Typ | MC4 Y rozbočka (paralelná spojka) pre solárne panely |
| Zapojenie | 2 vstupy, 1 výstup (samica–samec) |
| Vhodný kábel | solárny kábel 4–6 mm² |
| Max. prúd | 30 A (podľa kábla a teploty, IEC 60364-5-523) |
| Max. systémové napätie | 1000 V |
| Krytie | IP67 |
| Trieda ochrany | II |
| Pracovná teplota | −40 °C až +90 °C |
| Zaistenie | zacvakávací poistný systém |
| Hmotnosť | 0,08 kg |
| Obsah balenia | 1 sada MC4 Y spojok (pár, podľa fotografií) |
| Záruka | 24 mesiacov |
| Krajina pôvodu | Čína |
Dodatočné parametre
| Kategória: | Fotovoltaika a solárne osvetlenie |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.082 kg |
| EAN: | 5949066514074 |
| Značka: | PNI |
| Kód výrobcu: | PNI-SOLMC4SP |
| EAN: | 5949066514074 |
| Typ: | MC4 Y rozbočka (paralelná spojka) pre solárne panely |
| Zapojenie: | 2 vstupy, 1 výstup (samica–samec) |
| Vhodný kábel: | solárny kábel 4–6 mm² |
| Max. prúd: | 30 A (podľa kábla a teploty, IEC 60364-5-523) |
| Max. systémové napätie: | 1000 V |
| Krytie: | IP67 |
| Trieda ochrany: | II |
| Pracovná teplota: | −40 °C až +90 °C |
| Zaistenie: | zacvakávací poistný systém |
| Hmotnosť: | 0,08 kg |
| Obsah balenia: | 1 sada MC4 Y spojok (pár, podľa fotografií) |
| Záruka: | 24 mesiacov |
| Krajina pôvodu: | Čína |
