Pripojenie vonkajšej jednotky Pressfiting Možné použitie aj pre vnútornú jednotku
Kód: 0010027976Podrobný popis
Vaillant – Pripojenie vonkajšej jednotky Pressfiting (lisovacie pripojenie), možné použitie aj pre vnútornú jednotku

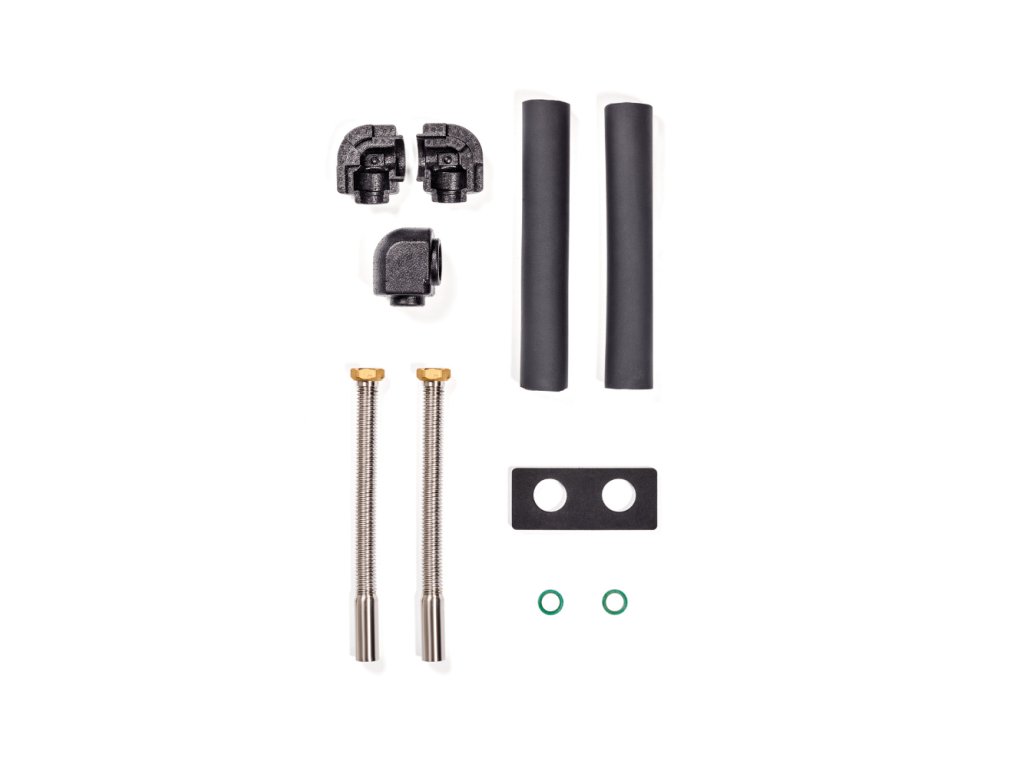

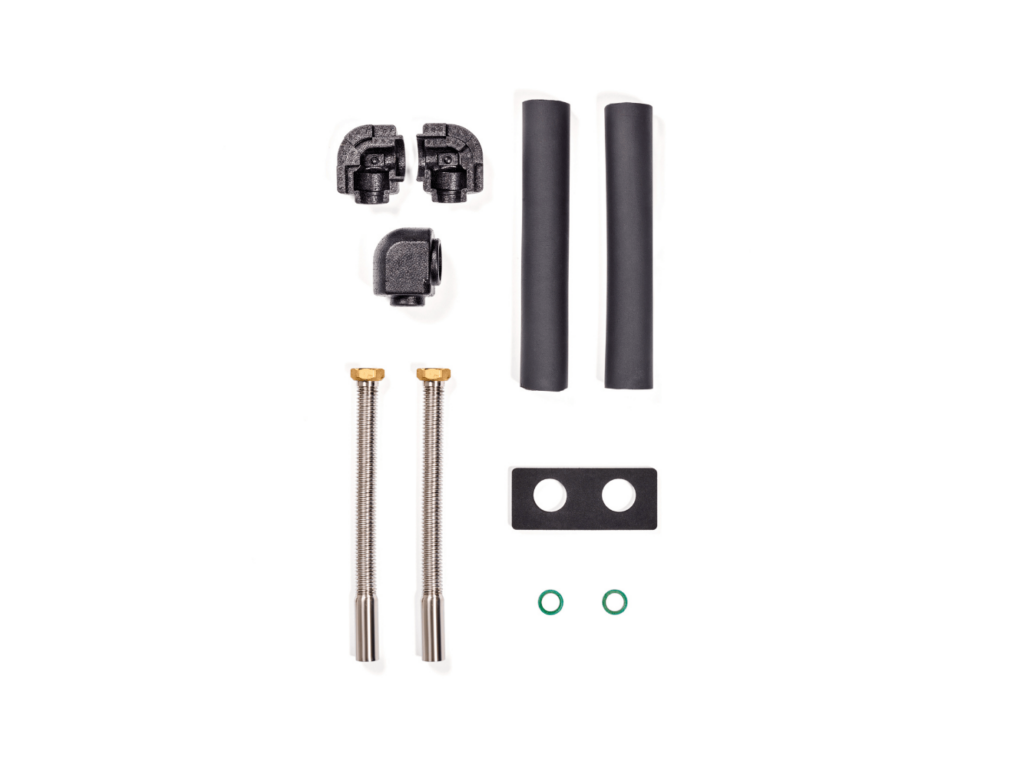

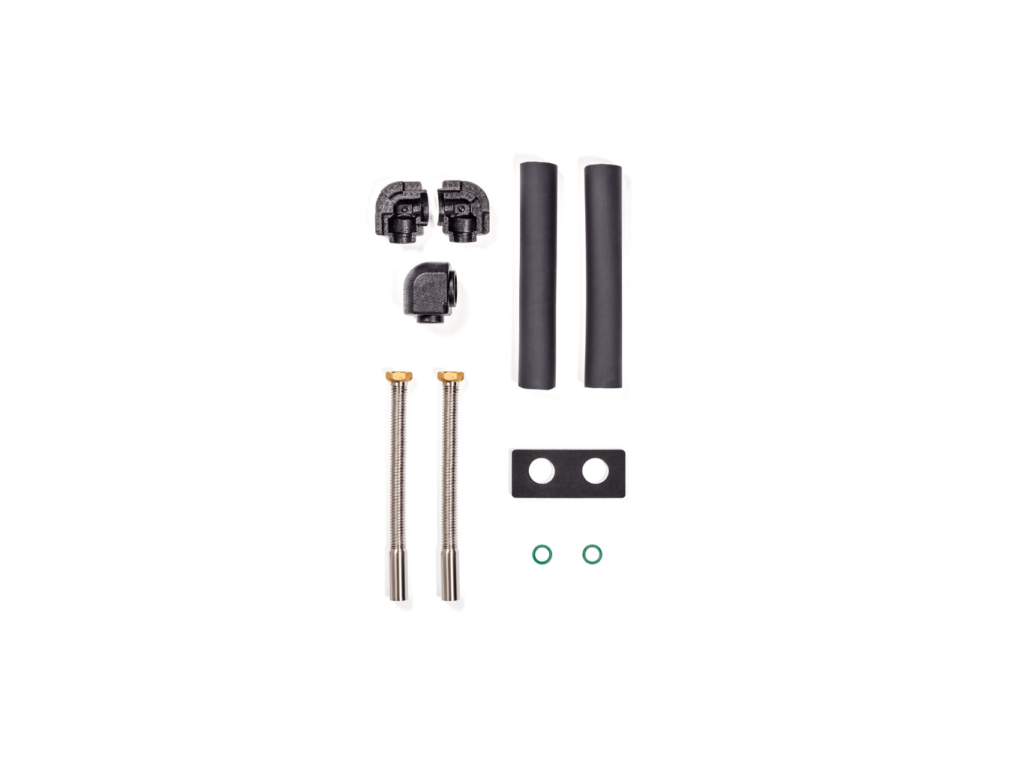

Originálna pripájacia sada Vaillant pre chladivový/vykurovací okruh medzi vonkajšou a vnútornou jednotkou tepelného čerpadla aroTHERM plus, riešená formou dvoch flexibilných nerezových vlnovcových hadíc s lisovacím (pressfit) ukončením. Sada je koncipovaná pre priamu, kompaktnú inštaláciu "chrbtom k stene" – teda tam, kde je vonkajšia jednotka umiestnená bezprostredne pri prestupe do budovy a nie je potrebná dlhá trasa potrubia cez zem alebo cez stenu s dodatočným tepelnoizolačným puzdrom.
Konštrukcia a prevedenie
Sada obsahuje 2× nerezovú vlnovcovú (flexibilnú) rúrku typicky v dĺžke okolo 425 mm, ktorá na jednej strane ukončuje plochým tesniacim hrdlom s prevlečnou maticou (zvyčajne G 1 1/4"), pripraveným na naskrutkovanie k pripojovaciemu hrdlu jednotky, a na druhej strane hladkým koncom s priemerom cca 35 mm, určeným na zalisovanie systémovým lisovacím nástrojom priamo do potrubného rozvodu vedúceho do vykurovacieho systému/vnútornej jednotky. Súčasťou je aj sada izolácie (Armaflex) na oba spoje, ktorá zabezpečuje jednak tepelnú izoláciu vedenia, jednak splnenie požiadaviek na difúzne uzavretie špárov proti kondenzácii.
Prečo lisovacie (pressfit) vyhotovenie
Lisovací spoj (na rozdiel od skrutkovacieho/zverabového variantu – pozri náš tovar "Pripojenie vonkajšej jednotky Šroubenie") poskytuje trvalé, mechanicky pevné a dlhodobo tesné spojenie bez nutnosti dotestovania/dotiahnutia po rokoch prevádzky, čo je výhodné najmä v skrytých alebo ťažko prístupných miestach inštalácie. Vyžaduje si však profesionálne systémové lisovacie kliešte s príslušnou čeľusťou (napr. Viega, Geberit či ekvivalentný systém, podľa typu koncovky), montáž preto realizuje výhradne kvalifikovaný autorizovaný servisný technik.
Použitie
Táto sada sa používa ako spojovací článok medzi krátkym úsekom prípojky vyvedeným z vonkajšej jednotky (alebo z jej pripájacej súpravy, napr. sady pre inštaláciu spodkom alebo cez stenu) a rozvodným potrubím vedúcim k vnútornému hydraulickému modulu/uniTOWER. Vzhľadom na flexibilitu vlnovcovej rúrky umožňuje kompenzovať drobné stavebné nepresnosti a zároveň tlmí prenos vibrácií z kompresora do pevného potrubného rozvodu domu – podobne ako pružná hadica v aute tlmí vibrácie motora voči karosérii.
Technické parametre
- Počet kusov: 2× flexibilná nerezová vlnovcová rúrka
- Dĺžka rúrky: cca 425 mm
- Pripojenie: 1 strana – lisovacie hrdlo Ø 35 mm (pressfit); 2. strana – ploché tesnenie s prevlečnou maticou
- Izolácia: súčasťou dodávky, tepelnoizolačné puzdro (Armaflex) na oba konce
- Hmotnosť: cca 4,5 kg
- Určenie: aroTHERM plus, možnosť využitia aj pri pripojení vnútornej jednotky/hydromodulu
Montážne poznámky
Pred zalisovaním je nutné skontrolovať súosovosť rúrky a čistotu tesniacej plochy, aby sa predišlo mikronetesnostiam v chladivovom okruhu (pri monoblokových jednotkách aroTHERM ide o vykurovaciu vodu, nie o chladivo, keďže chladivový okruh je uzavretý priamo vo vonkajšej jednotke). Po zalisovaní sa odporúča vykonať tlakovú skúšku celého vykurovacieho okruhu pred jeho zaizolovaním a zasypaním/zakrytím. Inštaláciu, uvedenie do prevádzky aj prípadný servis smie vykonávať len oprávnená osoba s príslušným oprávnením na montáž tepelných čerpadiel.
Časté otázky
Dá sa táto sada skombinovať so skrutkovacím (Šroubenie) variantom? Áno, obe sady používajú na strane k jednotke rovnaký typ prevlečnej matice/tesnenia, líšia sa len spôsobom ukončenia na strane k rozvodu (lisovanie vs. zaskrutkovanie), takže výber závisí od preferovanej montážnej technológie inštalatéra.
Je potrebná ďalšia izolácia navyše? Dodaná izolácia pokrýva samotné pripojenie; zvyšný úsek potrubia sa izoluje štandardným spôsobom podľa platných tepelnotechnických predpisov.
Je súčasťou aj tesnenie a spojovací materiál? Áno, sada je kompletná a pripravená na priamu montáž bez nutnosti dokupovania drobného materiálu.
Prevádzkové a servisné odporúčania
Aj keď je lisovaný spoj považovaný za trvalý a bezúdržbový, pri ročnej servisnej prehliadke tepelného čerpadla odporúčame vizuálne skontrolovať stav izolácie v mieste spoja (neporušenosť Armaflex puzdra) a prípadné stopy po vlhkosti alebo korózii na okolitých kovových častiach, ktoré by mohli signalizovať mikronetesnosť. Skorá diagnostika drobných netesností šetrí náklady na prípadnú neskoršiu opravu väčšieho rozsahu.
Súvisiace príslušenstvo
Túto pripojovaciu sadu odporúčame kombinovať s kompletnou sadou pre spodnú alebo stenovú inštaláciu (0010027971 / 0010027974) v prípade, že trasa vedie cez základ alebo stenu domu, prípadne s predlžovacím dielom (0010027972) pri dlhších trasách. Alternatívou s odlišným typom koncového pripojenia je skrutkovacia (šroubenie) verzia tejto sady.
Záruka a odborná montáž
Na tovar sa vzťahuje záručná doba 24 mesiacov. Upozorňujeme, že montáž pripojovacích sád vykurovacieho/chladiaceho okruhu tepelného čerpadla smie realizovať výhradne osoba s príslušným oprávnením (napr. preukaz odbornej spôsobilosti na montáž a servis tepelných čerpadiel), keďže nesprávna montáž môže viesť nielen k netesnosti, ale aj k neuznaniu záruky na celé zariadenie zo strany výrobcu.
Doprava
Tovar je kompaktný a štandardne sa expeduje ako bežná zásielka; pri objednávke spolu s ďalším príslušenstvom (podstavce, kryty prestupov) odporúčame zvoliť spoločné dodanie pre montážnu firmu.
Ako si vybrať správnu pripojovaciu sadu
Vaillant ponúka pre pripojenie vonkajšej jednotky aroTHERM plus k rozvodu vykurovacej vody niekoľko vzájomne kombinovateľných dielov, z ktorých si montážna firma podľa dispozície konkrétnej stavby zostaví kompletnú trasu:
- Typ prestupu – spodkom cez základ/terén (sada pre spodnú inštaláciu) alebo bočne cez stenu domu (sada pre inštaláciu cez stenu) – voľba závisí od polohy jednotky voči domu a od trasovania rozvodov v projekte.
- Typ koncového pripojenia k rozvodu – lisovacie (pressfit, trvalé a bezúdržbové po zalisovaní) alebo skrutkovacie/zverabové (rozoberateľné, nevyžaduje profesionálne lisovacie náradie).
- Potreba predĺženia trasy – pri väčšej vzdialenosti medzi jednotkou a bodom prestupu (napr. pri kombinácii s vyvýšenou základňou alebo pri výkonovo väčších jednotkách s modulom uniTOWER) sa základná sada dopĺňa predlžovacím dielom.
Všetky diely sú navrhnuté tak, aby v spojení tvorili súvislú, tepelne izolovanú a mechanicky chránenú trasu spĺňajúcu požiadavky platnej legislatívy na obmedzenie tepelných strát prestupov cez obalové konštrukcie budovy. Presný výber a kombináciu jednotlivých dielov odporúčame nechať navrhnúť realizačnou firmou na základe zamerania konkrétnej stavby.
Inštalačný postup krok za krokom
- Skontrolujte súosovosť a čistotu tesniacich plôch pred pripojením hadíc k jednotke aj k rozvodu.
- Naskrutkujte a dotiahnite prevlečnú maticu s plochým tesnením na pripojovacie hrdlo jednotky.
- Zalisujte hladký koniec rúrky systémovým lisovacím nástrojom do rozvodného potrubia podľa pokynov výrobcu lisovacieho systému.
- Osaďte dodanú tepelnú izoláciu na oba konce spoja.
- Vykonajte tlakovú skúšku okruhu pred jeho definitívnym zaizolovaním a zakrytím.
- Po úspešnej skúške dokončite zaizolovanie a zakrytie trasy.
