Pripojovacia sada pre vonkajšiu jednotku aroTHERM plus – inštalácia cez stenu s krytom
Kód: 0010027974Podrobný popis
Vaillant – Pripojovacia sada pre vonkajšiu jednotku aroTHERM plus, inštalácia cez stenu s krytom
Originálna kompletná pripojovacia sada Vaillant pre riešenie prestupu potrubných rozvodov k vonkajšej jednotke aroTHERM plus cez stenu domu – alternatíva k sade pre spodnú inštaláciu (0010027971), určená pre prípady, keď je vonkajšia jednotka umiestnená priamo pri stene budovy a potrubie prechádza bočne cez obvodovú konštrukciu do vnútorných priestorov k hydraulickému modulu.

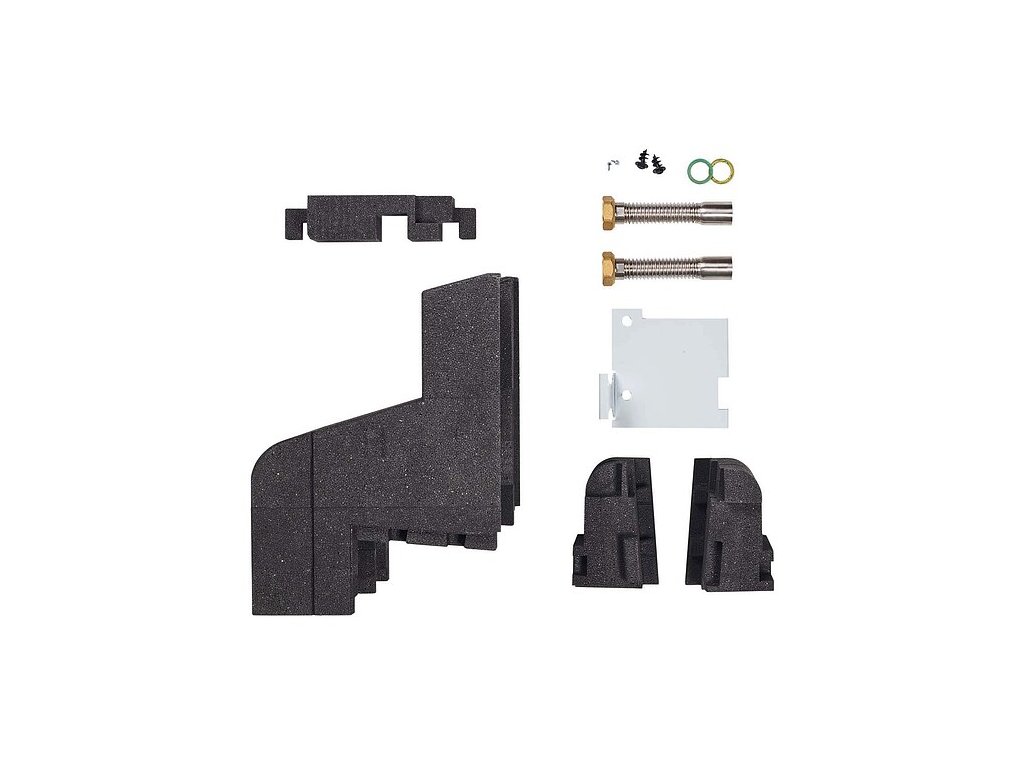

Obsah sady
- 2× nerezová vlnovcová rúrka, dĺžka cca 125 mm, s plochým tesnením DN 25 a prevlečnou maticou G 1 1/4"
- Hladká rúrka s priemerom 35 mm určená na zalisovanie do vnútorného rozvodu
- Kompletný kryt/puzdro z EPP (spenený polypropylén), spĺňajúce tepelnoizolačné požiadavky prestupu (GEG-konformné vyhotovenie), odolné voči klovaniu vtákmi a poveternostným vplyvom
Účel a použitie
Sada rieši tepelnoizolačne aj esteticky čistý prestup potrubia bočne cez stenu domu, čo je vhodné riešenie najmä pri stenovej montáži vonkajšej jednotky (v kombinácii s nástennou konzolou – pozri naše tovary "Konzola pre uchytenie na stenu") alebo pri jednotke umiestnenej tesne pri stene na voľných podstavcoch. Kryt zabezpečuje, že v mieste prestupu nevzniká tepelný most ani netesnosť, cez ktorú by dochádzalo k únikom tepla alebo k prenikaniu vlhkosti do konštrukcie steny.
Technické parametre
- Materiál krytu: EPP, UV a poveternostiam odolný
- Dĺžka vlnovcových rúrok: cca 125 mm (kratšia ako pri spodnej verzii, keďže trasa cez stenu je zvyčajne kratšia)
- Priemer rúrky na zalisovanie: 35 mm
- Odhadovaná hmotnosť: cca 6,0 kg
Poznámka k dostupnosti
Ide o osvedčený, dlhodobo používaný diel z ponuky príslušenstva aroTHERM plus. Pri objednávaní odporúčame overiť aktuálnu dostupnosť u dodávateľa, keďže výrobca v rámci obnovy portfólia príslušenstva priebežne aktualizuje jednotlivé varianty pripojovacích sád – v prípade potreby vieme zabezpečiť aktuálnu náhradu s ekvivalentnou funkciou.
Kompatibilita
Určené pre vonkajšie jednotky aroTHERM plus pri stenovej inštalácii (v kombinácii s nástennou konzolou pre izolovanú alebo neizolovanú fasádu). Kombinuje sa podľa potreby s pripájacími hadicami (pressfit alebo skrutkovacie prevedenie).
Montáž
Montáž zahŕňa vytvorenie prestupu v stene v mieste zodpovedajúcom polohe jednotky na nástennej konzole, osadenie krytu s vlnovcovými rúrkami, prepojenie s pripojovacími hrdlami jednotky a zalisovanie hladkého konca rúrky do vnútorného rozvodu. Realizáciu smie vykonať výhradne odborne spôsobilá osoba s oprávnením na montáž tepelných čerpadiel, s ohľadom na požiadavky platnej legislatívy na tepelnú ochranu stavebných prestupov.
Časté otázky
Čím sa líši od sady pre spodnú inštaláciu? Táto sada rieši kratší, bočný prestup cez stenu, zatiaľ čo sada 0010027971 rieši prestup zospodu cez základ/terén – voľba závisí od zvolenej polohy a spôsobu uchytenia vonkajšej jednotky.
Je vhodná ku ktorémukoľvek typu nástennej konzoly? Áno, sada je kompatibilná s oboma verziami nástennej konzoly (pre izolovanú aj neizolovanú fasádu).
Rieši sada aj elektrické pripojenie jednotky? Nie, ide výhradne o prestup a pripojenie potrubných (vykurovacích) rozvodov; silové a dátové káblové prepojenie sa rieši samostatne podľa elektroprojektu.
Prevádzkové a servisné odporúčania
Pri ročnej servisnej prehliadke odporúčame skontrolovať stav krytu prestupu cez stenu a tesnosť pripojených vlnovcových hadíc, prípadne stopy po zatekaní v mieste prestupu, ktoré by mohli signalizovať potrebu dodatočného utesnenia škáry medzi krytom a fasádou.
Súvisiace príslušenstvo
Sada sa montuje v kombinácii s nástennou konzolou (0020250224 pre izolovanú fasádu alebo 0020250225 pre neizolovanú fasádu) a s vhodnou pripájacou hadicou (0010027976 alebo 0010027989).
Záruka a odborná montáž
Na tovar sa vzťahuje záručná doba 24 mesiacov. Montáž zahŕňajúca prestup cez obvodovú stenu domu smie realizovať výhradne odborne spôsobilá osoba s oprávnením na montáž tepelných čerpadiel, s ohľadom na požiadavky platnej legislatívy na tepelnú ochranu stavebných prestupov.
Doprava
Tovar sa expeduje ako bežná zásielka; odporúčame objednať spolu s nástennou konzolou a vonkajšou jednotkou pre spoločnú realizáciu montáže.
Ako si vybrať správnu pripojovaciu sadu
Vaillant ponúka pre pripojenie vonkajšej jednotky aroTHERM plus k rozvodu vykurovacej vody niekoľko vzájomne kombinovateľných dielov, z ktorých si montážna firma podľa dispozície konkrétnej stavby zostaví kompletnú trasu:
- Typ prestupu – spodkom cez základ/terén (sada pre spodnú inštaláciu) alebo bočne cez stenu domu (sada pre inštaláciu cez stenu) – voľba závisí od polohy jednotky voči domu a od trasovania rozvodov v projekte.
- Typ koncového pripojenia k rozvodu – lisovacie (pressfit, trvalé a bezúdržbové po zalisovaní) alebo skrutkovacie/zverabové (rozoberateľné, nevyžaduje profesionálne lisovacie náradie).
- Potreba predĺženia trasy – pri väčšej vzdialenosti medzi jednotkou a bodom prestupu (napr. pri kombinácii s vyvýšenou základňou alebo pri výkonovo väčších jednotkách s modulom uniTOWER) sa základná sada dopĺňa predlžovacím dielom.
Všetky diely sú navrhnuté tak, aby v spojení tvorili súvislú, tepelne izolovanú a mechanicky chránenú trasu spĺňajúcu požiadavky platnej legislatívy na obmedzenie tepelných strát prestupov cez obalové konštrukcie budovy. Presný výber a kombináciu jednotlivých dielov odporúčame nechať navrhnúť realizačnou firmou na základe zamerania konkrétnej stavby.
Inštalačný postup krok za krokom
- Vytvorte prestup v stene v mieste zodpovedajúcom polohe jednotky na nástennej konzole.
- Osaďte kryt s vlnovcovými rúrkami do pripraveného prestupu.
- Prepojte vlnovcové rúrky s pripojovacími hrdlami jednotky a zalisujte hladký koniec do vnútorného rozvodu.
- Vykonajte tlakovú skúšku pripojenia pred definitívnym utesnením prestupu.
- Utesnite škáru medzi krytom a fasádou proti zatekaniu a dokončite tepelnú izoláciu prestupu.
- Uveďte systém do prevádzky podľa pokynov výrobcu.
Dodatočné parametre
| Kategória: | Príslušenstvo pre tepelné čerpadlá |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 6 kg |
| Značka: | Vaillant |
| Kód výrobcu: | 0010027974 |
