Pripojovacia sada pre vonkajšiu jednotku aroTHERM plus – inštalácia zospodu s krytom
Kód: 0010027971Podrobný popis
Vaillant – Pripojovacia sada pre vonkajšiu jednotku aroTHERM plus, inštalácia zospodu s krytom
Originálna kompletná pripojovacia (montážna) sada Vaillant pre riešenie prestupu potrubných rozvodov k vonkajšej jednotke aroTHERM plus spodkom – teda tam, kde potrubie prichádza k jednotke zospodu, cez betónový základ alebo spevnený terén, a nie bočne cez stenu domu. Sada obsahuje kompletné puzdro z tepelnoizolačného materiálu spĺňajúce požiadavky platnej legislatívy na energetickú hospodárnosť budov (v Nemecku označované ako GEG-konformné, ekvivalent našich požiadaviek na obmedzenie tepelných strát prestupov cez obalové konštrukcie).

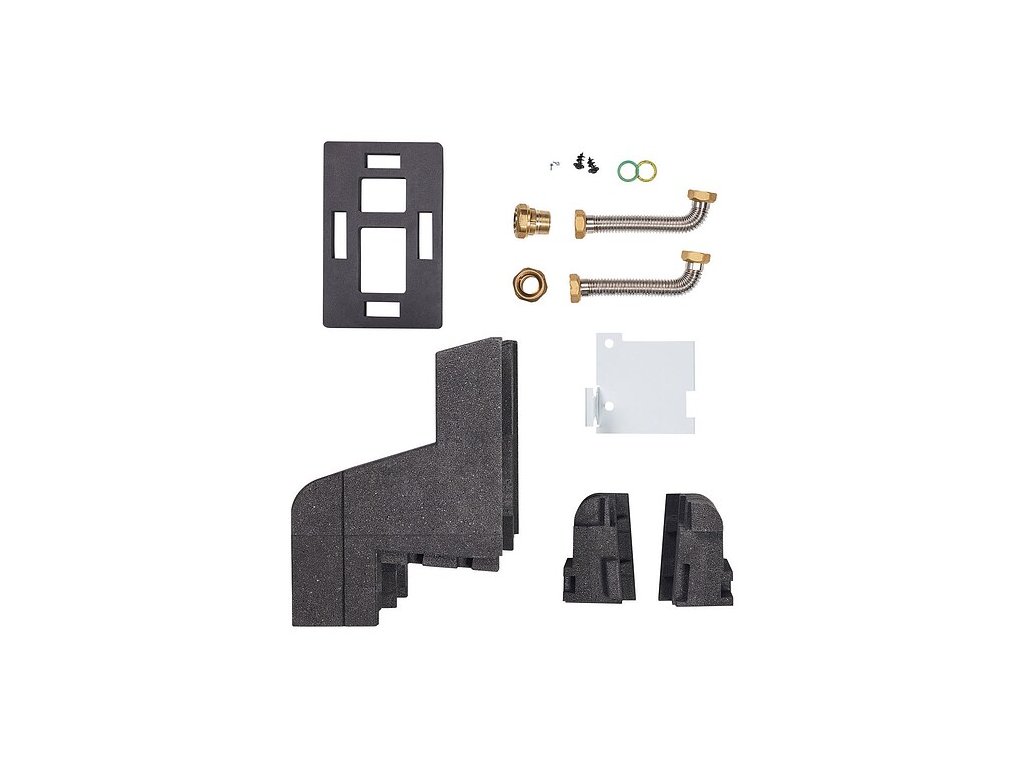

Obsah sady
- 2× nerezová vlnovcová (flexibilná) rúrka, dĺžka cca 250 mm, s plochým tesnením DN 25 a obojstrannou prevlečnou maticou G 1 1/4"
- 2× pripojky (typ Beulco alebo ekvivalent) vhodné pre PE potrubie s priemerom 40 mm, pre napojenie na rozvod vedený v zemi k vnútornej jednotke/hydromodulu
- Kompletný kryt/puzdro z EPP (spenený polypropylén) – spĺňa požiadavky na tepelnú izoláciu prestupu, je odolný voči klovaniu vtákmi a voči poveternostným vplyvom
- Krycia doštička a montážne konzoly/nožičky pre kompletnú finalizáciu prestupu
Účel a použitie
Sada rieši esteticky aj tepelnotechnicky čistý prechod potrubných rozvodov (vratná a nábehová vetva vykurovacej vody) medzi vonkajšou jednotkou a rozvodom vedeným v zemi k vnútornej jednotke, pri súčasnom zachovaní požadovaných tepelnoizolačných parametrov prestupu (aby cez netesný alebo nedostatočne izolovaný prestup neunikalo teplo, resp. aby sa v mieste prestupu netvorila kondenzácia a plieseň). Je vhodná predovšetkým pre inštalácie, kde je vonkajšia jednotka umiestnená na voľnom teréne (na podstavcoch alebo vyvýšenej základni) neďaleko domu, s krátkou trasou vedenou v zemi.
Technické parametre
- Rozmery kompletnej zostavy krytu: cca výška 450 mm, šírka 355 mm, hĺbka 425 mm
- Hmotnosť: cca 6,2 kg
- Materiál krytu: EPP (spenený polypropylén), UV a poveternostiam odolný
- Pripojenie k jednotke: cez sadu nerezových vlnovcov s prevlečnou maticou G 1 1/4"
- Pripojenie k rozvodu: konektory pre PE rúru Ø 40 mm
Kompatibilita
Určené pre vonkajšie jednotky aroTHERM plus, vrátane prevedení s modulom uniTOWER plus (rady VWL 75/6 A, VWL 105/6 A, VWL 125/6 A s uniTOWER). Kombinuje sa podľa potreby s pripájacími hadicami (pressfit alebo skrutkovacie prevedenie – pozri naše samostatné tovary) a v prípade potreby predĺženia trasy aj s doplnkovou sadou "Predĺženie" (0010027972).
Montáž
Montáž zahŕňa uloženie spodnej časti krytu do pripraveného výkopu/základu tak, aby prestup potrubia bol v úrovni podlahy/základu jednotky, prepojenie flexibilných nerezových vlnovcov s pripojovacími hrdlami jednotky, napojenie PE rozvodu cez dodané konektory a finálne uzavretie a zaizolovanie krytom. Realizáciu smie vykonať výhradne odborne spôsobilá osoba s oprávnením na montáž tepelných čerpadiel, v súlade s aktuálnym montážnym návodom výrobcu a požiadavkami platnej legislatívy na tepelnú ochranu prestupov.
Časté otázky
Čím sa táto sada líši od verzie "cez stenu"? Táto sada rieši prestup potrubia zospodu (cez základ/terén), zatiaľ čo alternatívna sada (0010027974) rieši prestup bočne cez stenu domu – výber závisí od dispozičného riešenia inštalácie.
Je potrebné dokupovať pripájacie hadice zvlášť? Sada obsahuje krátke vlnovcové hadice pre priame pripojenie k jednotke; pre dlhšiu trasu k vnútornej jednotke sa kombinuje s ďalšími pripájacími sadami podľa potreby.
Spĺňa sada aktuálne požiadavky na energetickú hospodárnosť? Áno, tepelnoizolačné puzdro je navrhnuté tak, aby minimalizovalo tepelné straty v mieste prestupu v súlade s platnými normami.
Prevádzkové a servisné odporúčania
Pri ročnej servisnej prehliadke odporúčame skontrolovať stav krytu prestupu (neporušenosť EPP puzdra, prípadné stopy po hlodavcoch alebo mechanickom poškodení) a tesnosť pripojených vlnovcových hadíc. Pri zistení poškodenia krytu odporúčame jeho výmenu, aby bola zachovaná deklarovaná tepelnoizolačná funkcia prestupu.
Súvisiace príslušenstvo
Pri potrebe predĺženia trasy využite doplnkový diel "Predĺženie" (0010027972). Pre pripojenie k jednotke zvoľte vhodný typ pripájacej hadice (pressfit 0010027976 alebo skrutkovacie prevedenie 0010027989) podľa preferovanej montážnej technológie.
Záruka a odborná montáž
Na tovar sa vzťahuje záručná doba 24 mesiacov. Montáž zahŕňajúca prestup cez základ/terén a napojenie na rozvod vykurovacej vody smie realizovať výhradne odborne spôsobilá osoba s oprávnením na montáž tepelných čerpadiel.
Doprava
Tovar sa expeduje ako bežná zásielka; odporúčame objednať spolu s vonkajšou jednotkou a súvisiacim príslušenstvom pre spoločnú realizáciu montáže.
Ako si vybrať správnu pripojovaciu sadu
Vaillant ponúka pre pripojenie vonkajšej jednotky aroTHERM plus k rozvodu vykurovacej vody niekoľko vzájomne kombinovateľných dielov, z ktorých si montážna firma podľa dispozície konkrétnej stavby zostaví kompletnú trasu:
- Typ prestupu – spodkom cez základ/terén (sada pre spodnú inštaláciu) alebo bočne cez stenu domu (sada pre inštaláciu cez stenu) – voľba závisí od polohy jednotky voči domu a od trasovania rozvodov v projekte.
- Typ koncového pripojenia k rozvodu – lisovacie (pressfit, trvalé a bezúdržbové po zalisovaní) alebo skrutkovacie/zverabové (rozoberateľné, nevyžaduje profesionálne lisovacie náradie).
- Potreba predĺženia trasy – pri väčšej vzdialenosti medzi jednotkou a bodom prestupu (napr. pri kombinácii s vyvýšenou základňou alebo pri výkonovo väčších jednotkách s modulom uniTOWER) sa základná sada dopĺňa predlžovacím dielom.
Všetky diely sú navrhnuté tak, aby v spojení tvorili súvislú, tepelne izolovanú a mechanicky chránenú trasu spĺňajúcu požiadavky platnej legislatívy na obmedzenie tepelných strát prestupov cez obalové konštrukcie budovy. Presný výber a kombináciu jednotlivých dielov odporúčame nechať navrhnúť realizačnou firmou na základe zamerania konkrétnej stavby.
Inštalačný postup krok za krokom
- Pripravte výkop/základ pre osadenie spodnej časti krytu tak, aby prestup potrubia zodpovedal úrovni podlahy/základu jednotky.
- Osaďte spodnú časť EPP krytu a prepojte flexibilné nerezové vlnovce s pripojovacími hrdlami jednotky.
- Napojte rozvod PE potrubia cez dodané konektory (Beulco alebo ekvivalent).
- Vykonajte tlakovú skúšku pripojenia pred definitívnym uzavretím krytu.
- Uzavrite a zaizolujte prestup vrchným dielom krytu, prípadne domontujte predlžovací diel, ak je trasa dlhšia.
- Zasypte/upravte terén okolo prestupu a uveďte systém do prevádzky.
Dodatočné parametre
| Kategória: | Príslušenstvo pre tepelné čerpadlá |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 6.2 kg |
| Značka: | Vaillant |
| Kód výrobcu: | 0010027971 |
