uniSTOR plus VIH SW 400
Kód: 0010020648Podrobný popis

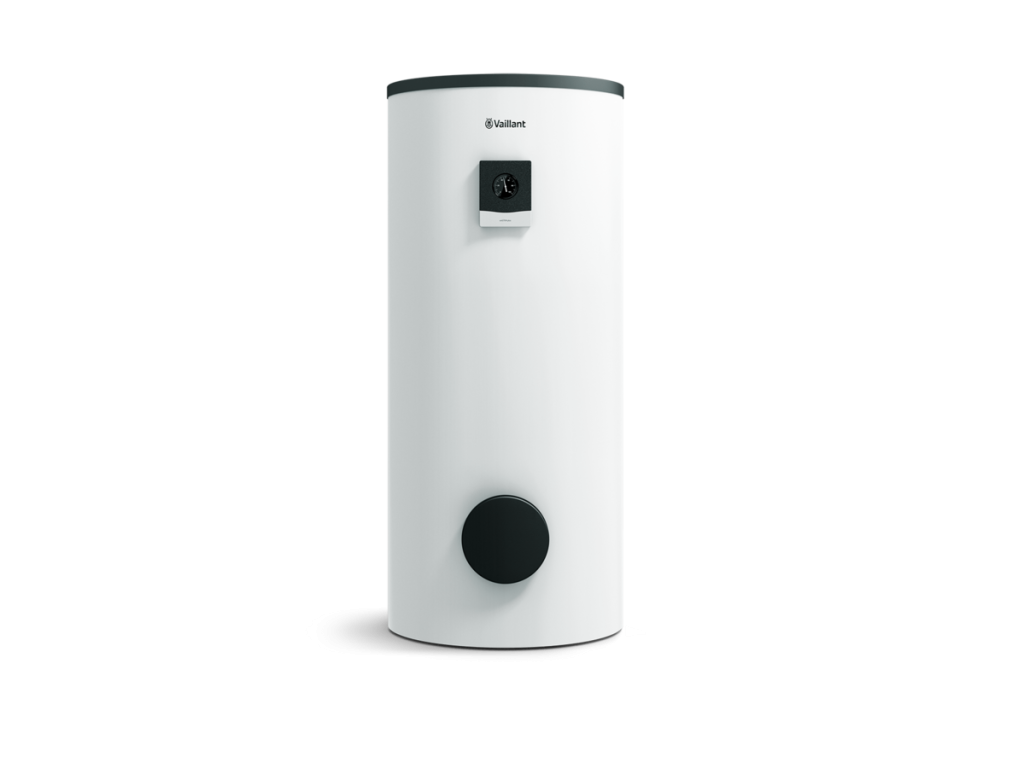

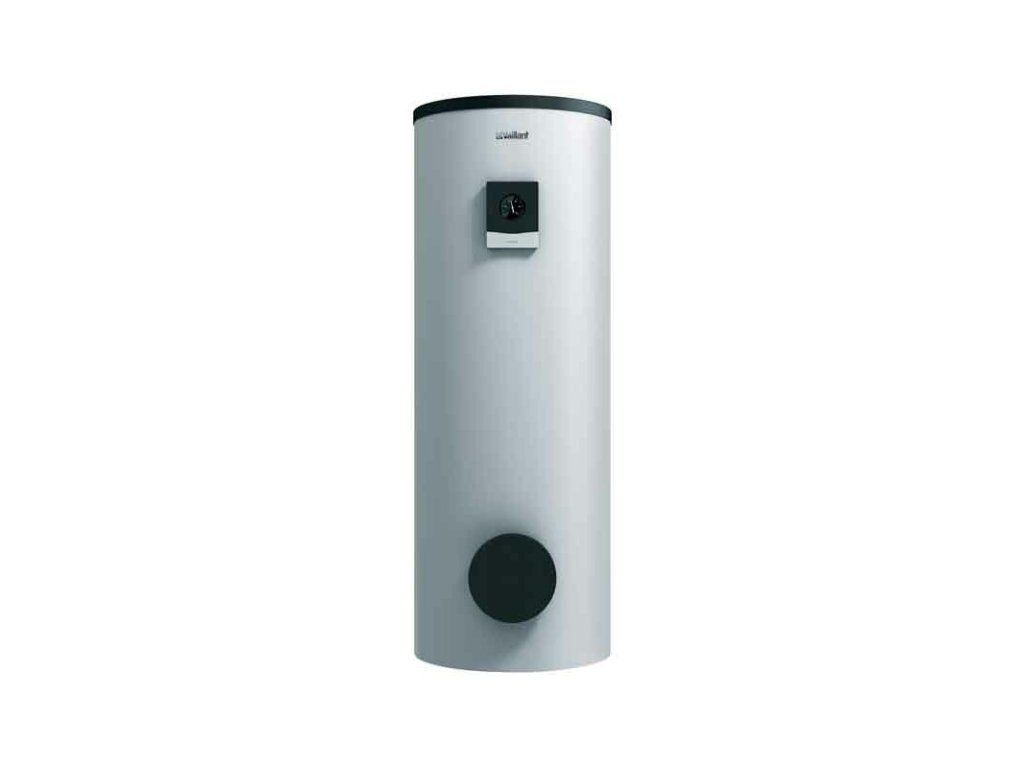

Zásobník teplej vody Vaillant uniSTOR plus VIH SW 400
Vaillant uniSTOR plus VIH SW 400 je bivalentný, nepriamo ohrievaný zásobník teplej úžitkovej vody s objemom 372 litrov, ktorý na rozdiel od jednohadovicových modelov RW obsahuje dva samostatné vykurovacie výmenníky s hladkými rúrkovými registrami. Vďaka tomu je určený na súčasné pripojenie dvoch zdrojov tepla – typicky tepelného čerpadla a solárneho termického systému, prípadne tepelného čerpadla a kotla ako druhého (dohrevného) zdroja. Označenie "SW" vychádza z nemeckého "Solar-Warmwasserspeicher", teda solárny zásobník teplej vody, a jasne odlišuje tento model od jednohadovicovej rady RW, ktorá je určená len pre jeden zdroj tepla.
Objem 372 litrov je porovnateľný s modelom RW 400 (375 litrov), zásobník SW 400 má rovnaké vonkajšie rozmery aj tvar plášťa, líši sa však vnútorným usporiadaním – namiesto jedného veľkého výmenníka obsahuje dva menšie výmenníky umiestnené nad sebou. Spodný výmenník s väčšou plochou je určený pre hlavný zdroj tepla (tepelné čerpadlo alebo kotol), horný, menší výmenník slúži na dohrev zo solárnych kolektorov.
Technické parametre VIH SW 400
- Objem zásobníka: 372 litrov
- Výška zásobníka (s plášťom): 1502 mm
- Šírka (s plášťom): 790 mm
- Hĺbka (s plášťom): 900 mm
- Hmotnosť prázdneho zásobníka (bez vody): približne 189 kg
- Hmotnosť naplneného zásobníka v prevádzke: približne 561 kg
- Teplovýmenná plocha spodného (hlavného) výmenníka: 3,24 m²
- Teplovýmenná plocha horného (solárneho) výmenníka: 1,47 m²
- Maximálny prevádzkový tlak (úžitková voda): 10 bar
- Maximálny prevádzkový tlak (vykurovací/solárny okruh): 10 bar
- Maximálna teplota vykurovacej vody: 110 °C
- Maximálna teplota teplej vody: 85 °C
- Pohotovostná tepelná strata: 1,58 kWh/24h
- Trieda energetickej účinnosti ohrevu vody: B
- Vstavaná horčíková ochranná anóda proti korózii
- Smaltovaný vnútorný povrch nádoby (email)
Rozdiel medzi radom RW a SW
Kľúčový rozdiel medzi radmi uniSTOR plus VIH RW a VIH SW spočíva v počte a usporiadaní vykurovacích výmenníkov. Model RW (napríklad RW 400) má jeden vykurovací had a je určený výhradne na pripojenie k jedinému zdroju tepla, najčastejšie tepelnému čerpadlu. Model SW má dva nezávislé výmenníky – veľký spodný pre hlavný zdroj (tepelné čerpadlo, prípadne kotol) s plochou 3,24 m² a menší horný pre solárne kolektory s plochou 1,47 m². Táto bivalentná konštrukcia umožňuje, aby solárne kolektory prednostne dohrievali hornú časť zásobníka počas slnečných dní, čím sa šetrí energia hlavného zdroja tepla, zatiaľ čo spodný výmenník zabezpečuje spoľahlivý ohrev aj v obdobiach s nedostatkom slnečného žiarenia.
Externe sú si oba modely (RW 400 aj SW 400) veľmi podobné – majú rovnaké vonkajšie rozmery aj vzhľad bieleho valcového plášťa, líšia sa preto najmä počtom pripojovacích hrdiel na výmenníky a interným usporiadaním. Pri objednávaní je preto kľúčové rozlišovať presný typ podľa určenia (jeden zdroj tepla vs. kombinácia tepelného čerpadla so solárom).
Konštrukcia a tepelná izolácia
Plášť zásobníka SW 400 je zaizolovaný tvrdou PU penou s vysokou hustotou, ktorá je nanesená priamo na oceľovú nádobu bez tepelných mostov. Pohotovostná tepelná strata 1,58 kWh za 24 hodín je len mierne vyššia ako pri porovnateľnom jednohadovicovom modeli RW 400, čo je dané prítomnosťou druhého výmenníka a súvisiacich prípojok. Nádoba aj oba výmenníky sú na strane pitnej vody chránené kvalitným smaltovaným povrchom (email) a horčíkovou ochrannou anódou proti korózii.
Inštalácia a zapojenie
Zásobník sa inštaluje ako voľne stojaca jednotka na nastaviteľných nožičkách. Vzhľadom na dva nezávislé vykurovacie okruhy je potrebné pri montáži zapojiť samostatne okruh hlavného zdroja tepla (tepelné čerpadlo) na spodný výmenník a solárny okruh na horný výmenník, vrátane príslušných čerpadlových skupín, expanzných nádob a regulácie. Odporúčame využiť reguláciu Vaillant kompatibilnú so solárnymi systémami (napríklad auroMATIC v kombinácii s multiMATIC alebo senzoCOMFORT), ktorá dokáže riadiť prioritu ohrevu medzi solárnym a hlavným zdrojom a optimalizovať využitie slnečnej energie.
Pri plánovaní technickej miestnosti je potrebné počítať s priestorom nielen pre samotný zásobník (pôdorys minimálne 100 × 100 cm, výška miestnosti aspoň 1700 mm), ale aj pre dodatočné komponenty solárneho okruhu – solárnu čerpadlovú skupinu, solárnu expanznú nádobu a prípadný solárny regulátor.
Kompatibilné príslušenstvo
K zásobníku VIH SW 400 je možné doplniť solárnu čerpadlovú skupinu, solárnu expanznú nádobu dimenzovanú podľa plochy kolektorov, sadu snímačov teploty pre oba okruhy (solárny aj hlavný zdroj), poistné ventily pre stranu úžitkovej aj vykurovacej vody a izolačné puzdrá na všetky prípojné potrubia. Pri kombinácii s tepelným čerpadlom Vaillant odporúčame originálnu prepojovaciu sadu a kompatibilnú reguláciu, ktorá zohľadní špecifiká bivalentnej prevádzky.
Pre koho je model SW 400 vhodný
Model SW 400 je vhodný pre domácnosti, ktoré chcú kombinovať tepelné čerpadlo so solárnymi kolektormi na prípravu teplej vody, prípadne pre objekty s existujúcim kotlom, ku ktorému sa dodatočne inštaluje solárny systém. Objem 372 litrov pokryje potreby 4 – 5 člennej domácnosti, pričom solárny okruh v letných mesiacoch dokáže výrazne znížiť podiel energie potrebnej z hlavného zdroja tepla.
Časté otázky (FAQ)
Môžem k zásobníku SW 400 pripojiť len tepelné čerpadlo bez solárnych kolektorov?
Áno, horný solárny výmenník môže zostať dočasne nevyužitý a solárne kolektory je možné doinštalovať kedykoľvek neskôr bez zásahu do zásobníka.
Je rozdiel medzi RW 400 a SW 400 vidieť zvonka?
Vonkajšie rozmery aj vzhľad plášťa sú takmer identické, rozdiel je v počte pripojovacích hrdiel pre vykurovacie okruhy – SW 400 má prípojky pre dva nezávislé okruhy.
Aký veľký priestor potrebujem na inštaláciu?
Odporúčame pôdorys minimálne 100 × 100 cm pre samotný zásobník, plus dodatočný priestor pre solárnu čerpadlovú skupinu a expanznú nádobu solárneho okruhu.
Prečo je maximálna teplota vykurovacej vody až 110 °C?
Solárny okruh môže v letných mesiacoch pri vysokej intenzite slnečného žiarenia a nízkom odbere dosahovať vyššie teploty ako bežný vykurovací okruh, preto je horný výmenník dimenzovaný na vyššiu maximálnu teplotu.
Ako často treba kontrolovať horčíkovú anódu pri bivalentnej prevádzke?
Odporúča sa rovnaká frekvencia ako pri modeloch RW – minimálne raz ročne, v rámci servisnej prehliadky oboch pripojených zdrojov tepla.
Údržba a servis
Údržba zásobníka SW 400 zahŕňa okrem štandardnej kontroly horčíkovej anódy a poistného ventilu na strane úžitkovej vody aj kontrolu funkčnosti solárneho okruhu – stavu nemrznúcej kvapaliny, tlaku v solárnom okruhu a funkčnosti solárnej čerpadlovej skupiny. Odporúčame vykonávať servis oboch okruhov spoločne, ideálne raz ročne pred začiatkom vykurovacej sezóny, aby bola zabezpečená spoľahlivá prevádzka počas celého roka.
Ekonomický a ekologický prínos bivalentnej prevádzky
Kombinácia tepelného čerpadla so solárnymi termickými kolektormi patrí medzi najefektívnejšie spôsoby prípravy teplej vody z hľadiska využitia obnoviteľných zdrojov energie. Zatiaľ čo tepelné čerpadlo poskytuje spoľahlivý zdroj tepla nezávislý od počasia, solárne kolektory dokážu najmä v jarných, letných a jesenných mesiacoch pokryť veľkú časť alebo aj celú potrebu ohrevu teplej vody bez akéhokoľvek elektrického príkonu. Zásobník SW 400 svojou konštrukciou s dvoma nezávislými výmenníkmi umožňuje plné využitie tohto potenciálu – solárny okruh môže dohrievať hornú časť zásobníka aj vtedy, keď hlavný zdroj tepla nie je v prevádzke, čím sa výrazne znižuje spotreba energie z tepelného čerpadla najmä počas letnej sezóny.
Z dlhodobého hľadiska táto kombinácia znižuje prevádzkové náklady domácnosti na ohrev teplej vody a zároveň znižuje uhlíkovú stopu v porovnaní so systémami založenými len na jednom zdroji energie. Návratnosť investície do solárneho systému závisí od veľkosti plochy kolektorov, orientácie strechy a profilu spotreby teplej vody v domácnosti, preto odporúčame návrh solárneho okruhu konzultovať s odborným projektantom.
Bezpečnosť prevádzky
Vzhľadom na dva nezávislé vykurovacie okruhy je pri zásobníku SW 400 potrebné venovať zvýšenú pozornosť správnemu dimenzovaniu poistných ventilov a expanzných nádob na oboch stranách – na strane úžitkovej vody aj na strane solárneho a hlavného vykurovacieho okruhu. Solárny okruh navyše vyžaduje použitie vhodnej nemrznúcej teplonosnej kvapaliny odolnej voči vysokým teplotám, ktoré môžu v okruhu vznikať pri stagnácii systému počas slnečných dní bez odberu tepla.
Dodatočné parametre
| Kategória: | Príslušenstvo pre tepelné čerpadlá |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 189 kg |
| Objem zásobníka: | 372 l |
| Výška: | 1502 mm |
| Šírka: | 790 mm |
| Hĺbka: | 900 mm |
| Hmotnosť prázdneho zásobníka: | 189 kg |
| Hmotnosť naplneného zásobníka: | 561 kg |
| Teplovýmenná plocha - hlavný zdroj: | 3,24 m² |
| Teplovýmenná plocha - solárny okruh: | 1,47 m² |
| Max. prevádzkový tlak: | 10 bar |
| Max. teplota vykurovacej vody: | 110 °C |
| Max. teplota teplej vody: | 85 °C |
| Pohotovostná tepelná strata: | 1,58 kWh/24h |
| Trieda energetickej účinnosti: | B |
| Vhodné pre: | tepelné čerpadlo + solár (bivalentný) |
