uniSTOR plus VIH SW 500

Podrobný popis

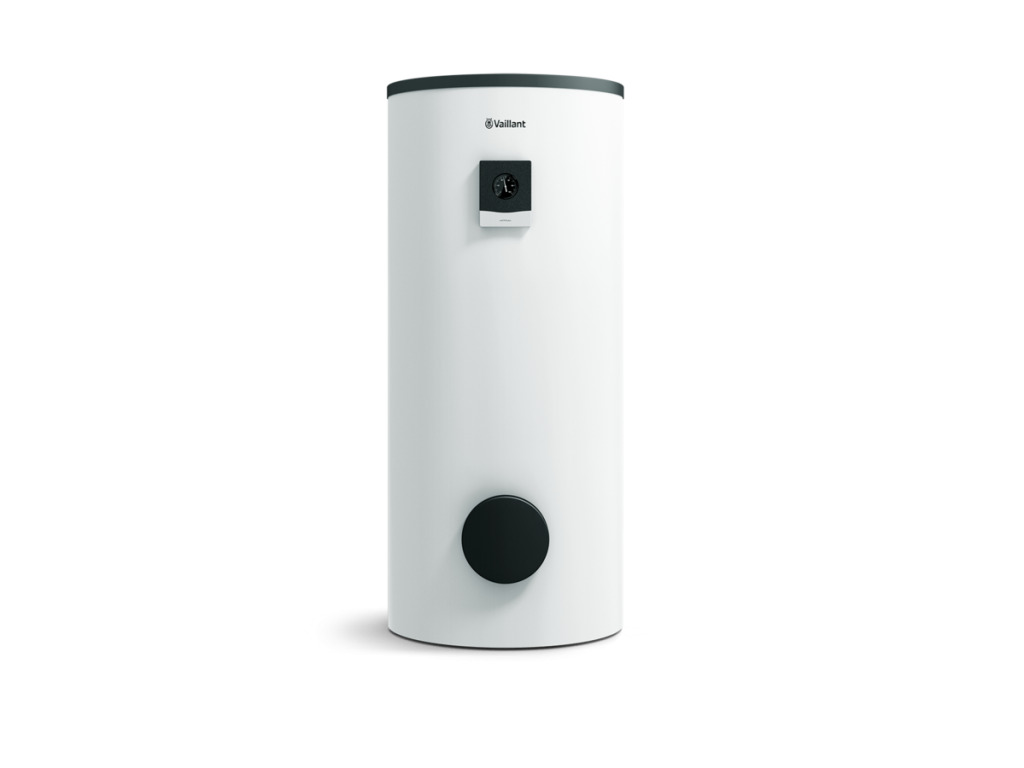

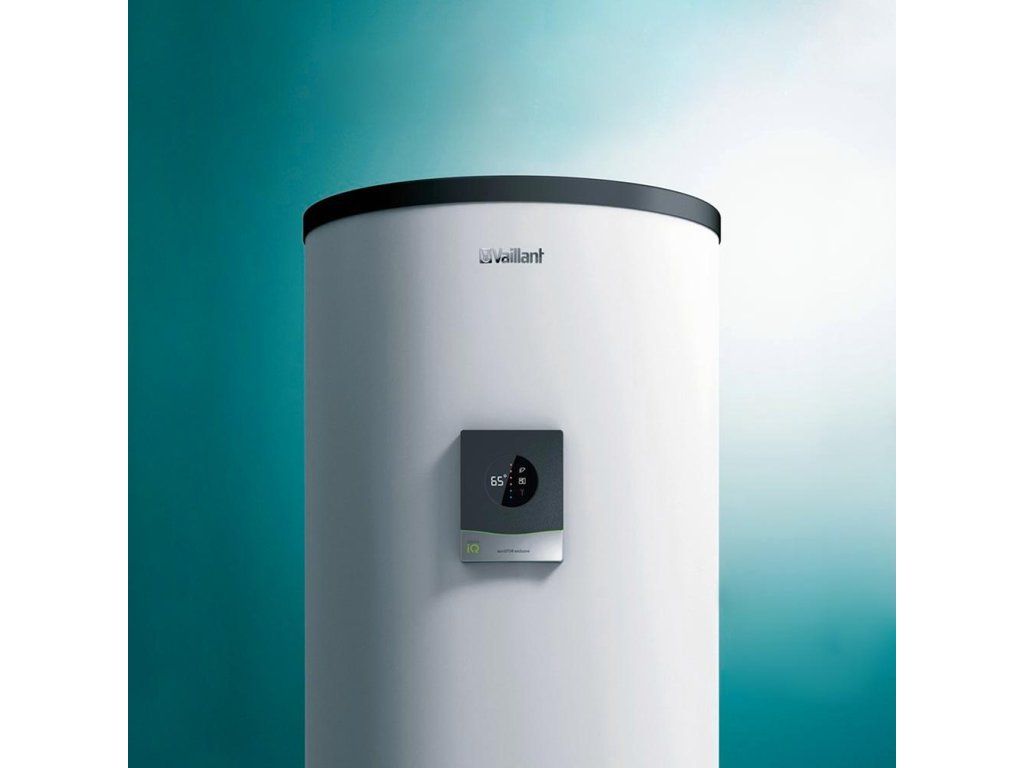

Zásobník teplej vody Vaillant uniSTOR plus VIH SW 500 je smaltovaný stacionárny zásobník teplej vody s nepriamym ohrevom (vnútorný rúrkový výmenník tepla), s objemom 500 litrov. Patrí do modelového radu uniSTOR plus, ktorý Vaillant ponúka v niekoľkých konštrukčných vyhotoveniach – R (okrúhle prevedenie), RW (okrúhle prevedenie s doplnkovým dolným výmenníkom, napr. pre solárnu dohrevu), S (štíhle/kompaktné prevedenie) a SW (štíhle prevedenie s doplnkovým dolným výmenníkom). Označenie „SW" v kóde VIH SW 500 teda odkazuje na štíhlejší tvar zásobníka (v porovnaní s okrúhlym radom R/RW) v kombinácii s prídavným spodným výmenníkom tepla, ktorý umožňuje pripojenie druhého zdroja tepla (napríklad solárneho systému) popri primárnom vykurovacom zdroji. Tento zásobník je súčasťou spoločnej produktovej rodiny uniSTOR (bez solárneho ohrevu) a auroSTOR (so solárnym ohrevom), pričom oba rady zdieľajú rovnaké konštrukčné vyhotovenia nádrží R, RW, S a SW.

Na čo slúži zásobník teplej vody

Zásobník VIH SW 500 nie je vykurovacím zdrojom sám o sebe – slúži na akumuláciu a udržiavanie teplej úžitkovej (sanitárnej) vody, ktorú ohrieva pripojený zdroj tepla (napríklad plynový kondenzačný kotol, tepelné čerpadlo alebo solárny systém) prostredníctvom vnútorného rúrkového výmenníka. Vďaka veľkému objemu 500 litrov je vhodný pre domácnosti s vyššou spotrebou teplej vody, prípadne pre kombináciu s pomalšie reagujúcimi zdrojmi tepla, ako sú tepelné čerpadlá, kde veľký zásobník vyrovnáva nesúlad medzi výkonom zdroja a okamžitou spotrebou teplej vody.

Technické údaje (overené oficiálne údaje Vaillant pre kapacitnú platformu 500 l v rade uniSTOR plus)

• Menovitý objem: 500 l (trieda kapacity zásobníkov 300 – 500 l v rade uniSTOR plus)
• Vlastná hmotnosť (prázdny zásobník): 235 kg
• Hmotnosť pripravená na prevádzku (naplnený vodou): 694 kg
• Rozmery (V × Š × H): približne 1 802 × 790 × 900 mm
• Plocha výmenníka tepla (vykurovací register): 5,90 m²
• Vnútorná nádoba: oceľ so smaltovaným povrchom, s magnéziovou ochrannou anódou proti korózii
• Maximálny prevádzkový tlak (teplá voda): 1 MPa (10 bar)
• Maximálna prípustná teplota teplej vody: 85 °C
• Maximálna teplota na výstupe vykurovacej vody (primárny okruh): 110 °C
• Trieda energetickej účinnosti (ErP): podľa dokumentácie výrobcu pre túto kapacitnú triedu (pozri energetický štítok priložený k produktu)

Poznámka: uvedené hodnoty hmotnosti, rozmerov a plochy výmenníka vychádzajú z oficiálnej technickej dokumentácie Vaillant pre 500-litrovú kapacitnú platformu radu uniSTOR plus (model VIH RW 500/3 BR). Samostatný verejne publikovaný technický list pre konkrétne vyhotovenie VIH SW 500 nebol v čase spracovania k dispozícii – konštrukčná platforma (nádoba, izolácia, výmenník) je však v rámci tejto kapacitnej triedy naprieč vyhotoveniami R/RW/S/SW zhodná, líši sa najmä tvar plášťa a počet/usporiadanie výmenníkov. Presné parametre odporúčame overiť aj podľa výrobného štítku na konkrétnom kuse zásobníka.

Konštrukcia a vybavenie

Nádoba zásobníka je vyrobená z ocele so smaltovaným vnútorným povrchom, čo zabezpečuje vysokú odolnosť voči korózii pri kontakte s pitnou vodou. Ako dodatočná ochrana proti korózii slúži horčíková ochranná anóda, ktorá sa musí pravidelne kontrolovať (odporúčaný interval kontroly: ročne, po prvých 2 rokoch prevádzky). Zásobník je zvonka opatrený tepelnou izoláciou znižujúcou tepelné straty v pohotovostnom režime. Súčasťou konštrukcie je ponorné puzdro pre snímač teploty zásobníka, ktorý komunikuje s pripojeným zdrojom tepla a umožňuje automatickú reguláciu dohrevu.

Inštalácia a kompatibilita

Zásobník VIH SW 500 je určený na inštaláciu v suchom, mrazuvzdornom priestore s dostatočnou nosnosťou podlahy – naplnený zásobník s objemom 500 l váži takmer 700 kg, preto je potrebné pri výbere miesta inštalácie zohľadniť túto záťaž. Zásobník sa pripája na strane vykurovania k zdroju tepla (napr. plynový kondenzačný kotol Vaillant ecoTEC, tepelné čerpadlo Vaillant aroTHERM) prostredníctvom výstupu a spiatočky zásobníka, na strane pitnej vody k rozvodu studenej a teplej vody a prípadne k cirkulačnému potrubiu. Do potrubia studenej vody je nutné namontovať poistný ventil dimenzovaný na maximálny prevádzkový tlak zásobníka. Inštaláciu, uvedenie do prevádzky, ako aj pripojenie snímača teploty a prípadného BMU kábla (pri kombinácii s modulačnými zdrojmi tepla Vaillant) smie vykonávať výhradne kvalifikovaný a zaškolený servisný technik, v súlade s montážnym návodom výrobcu a platnými normami pre rozvody teplej a studenej vody.

Ochrana proti množeniu baktérií legionella

Pri prevádzke veľkoobjemových zásobníkov teplej vody je dôležité dodržiavať zásady prevencie proti množeniu baktérií legionella, ktoré sa rozmnožujú pri teplotách pod 60 °C. Odporúča sa pravidelne (napr. raz týždenne) nastaviť teplotu zásobníka na hodnotu ≥ 60 °C, aby sa zabezpečila tepelná dezinfekcia celého objemu vody. Súčasne je potrebné zohľadniť tvrdosť a vodivosť vstupnej vody a v prípade potreby vykonať opatrenia na zmäkčenie vody a ochranu proti korózii (napr. podľa smernice VDI 2035).

Údržba

Pravidelná ročná údržba zásobníka zahŕňa kontrolu tesnosti všetkých prípojok, funkčnú skúšku poistného ventilu, kontrolu opotrebovania horčíkovej ochrannej anódy (výmena pri odbúraní cca 60 % materiálu anódy) a vizuálnu kontrolu tesnosti príruby revízneho/čistiaceho otvoru. Pri údržbe a prípadných opravách sa odporúča používať výhradne originálne náhradné diely Vaillant, aby bola zachovaná zhoda výrobku a záruka bezproblémovej prevádzky.

Časté otázky (FAQ)

Aký je rozdiel medzi VIH SW a VIH RW zásobníkom?
Oba modely majú rovnaký objem 500 l a podobnú vnútornú konštrukciu (smaltovaná oceľová nádoba s rúrkovým výmenníkom a horčíkovou anódou), líšia sa najmä vonkajším tvarom plášťa (okrúhly R/RW vs. štíhly S/SW) a prítomnosťou/usporiadaním doplnkového výmenníka tepla pre alternatívny zdroj tepla (napr. solárny systém).

Je možné zásobník kombinovať s tepelným čerpadlom Vaillant aroTHERM?
Áno, zásobníky radu uniSTOR plus sú konštruované na kombináciu so širokým spektrom zdrojov tepla vrátane tepelných čerpadiel Vaillant, s ktorými zdieľajú kompatibilné pripojenie snímača teploty a riadiacej komunikácie.

Aká je maximálna teplota teplej vody v zásobníku?
Maximálna prípustná teplota teplej (sanitárnej) vody je 85 °C, maximálna teplota vykurovacej vody na strane primárneho okruhu (cez výmenník) je 110 °C.

Ako často treba kontrolovať ochrannú anódu?
Odporúča sa ročná kontrola po prvých dvoch rokoch prevádzky zásobníka, prípadne skôr pri extrémne agresívnej vode.

Prečo zvoliť veľkoobjemový zásobník 500 l

Voľba objemu zásobníka teplej vody závisí od počtu osôb v domácnosti, počtu odberných miest (kúpeľne, kuchyňa) a od typu zdroja tepla. Zásobník s objemom 500 litrov je vhodný najmä pre väčšie domácnosti (5 a viac osôb), domácnosti s viacerými kúpeľňami, alebo pre kombináciu s tepelným čerpadlom, kde je vzhľadom na nižší okamžitý výkon zdroja výhodné mať k dispozícii väčšiu zásobu už ohriatej vody. Veľký objem zároveň znižuje frekvenciu dohrevu a umožňuje lepšie využiť lacnejšiu elektrickú energiu (napr. v nočnom pásme) alebo prebytočnú energiu z fotovoltiky pri kombinácii s tepelným čerpadlom.

Bezpečnosť a normy

Zásobník je certifikovaný v súlade s príslušnými európskymi smernicami (označenie CE) a musí byť inštalovaný podľa platných slovenských noriem pre rozvody teplej a studenej vody (napr. STN 06 0320 – Ohrievanie úžitkovej vody, STN 06 0830 – Zabezpečovacie zariadenia na ústredné vykurovanie a ohrev teplej vody). Do potrubia studenej vody pred zásobníkom je povinné namontovať poistný ventil s príslušným otváracím tlakom, ktorý zabráni nadmernému nárastu tlaku v nádobe pri ohreve vody.
