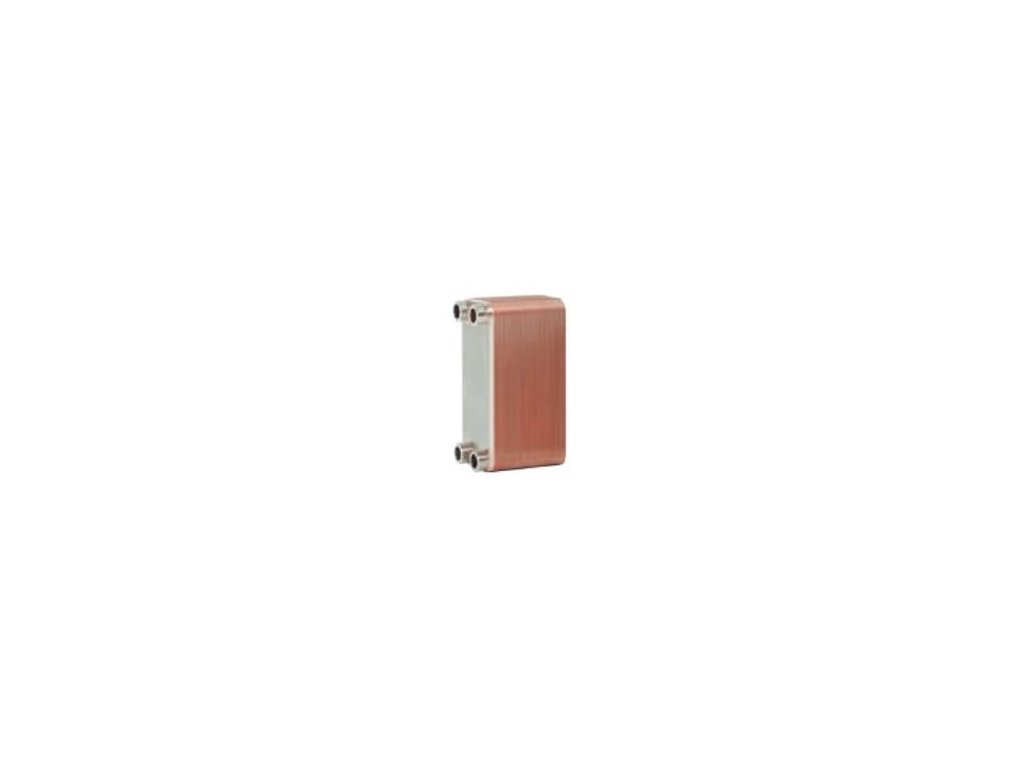

Vaillant doskový výmenník tepla PHE S 120-70 (120 kW, závitové pripojenie 1 1/4")

Vaillant doskový výmenník tepla PHE S 120-70 (120 kW, závitové pripojenie 1 1/4")

Vaillant doskové výmenníky tepla radu PHE S a PHE C patria medzi kľúčové komponenty veľkých profesionálnych kotolní, kaskádových zapojení kondenzačných kotlov a priemyselných vykurovacích uzlov. Ich úlohou je hydraulicky a tepelne oddeliť primárny okruh (zdroj tepla – kotol, kaskáda kotlov, tepelné čerpadlo) od sekundárneho okruhu (distribučná sústava, podlahové vykurovanie, radiátorové okruhy, ohrev teplej vody), pričom teplo sa medzi okruhmi prenáša výhradne cez sústavu nerezových dosiek – bez priameho miešania médií. Tento princíp sa v praxi využíva všade tam, kde je potrebné zabrániť vzájomnému hydraulickému ovplyvňovaniu obehových čerpadiel jednotlivých okruhov, vyrovnať rozdielne prietoky, alebo oddeliť okruhy s rôznou kvalitou, tlakom či zložením teplonosnej látky (napr. glykolové zmesi v solárnom alebo tepelno-čerpadlovom okruhu od bežnej vykurovacej vody v distribúcii).

PHE S 120-70 je vstupný, kompaktný model radu doskových výmenníkov Vaillant so skrutkovým (závitovým) pripojením 1 1/4" a maximálnym prenášaným výkonom 120 kW. Vďaka svojej kompaktnej konštrukcii (výška iba 281 mm, hrúbka 73 mm) je určený predovšetkým pre menšie a stredné profesionálne aplikácie – bytové domy s vlastnou kotolňou, menšie komerčné objekty, prevádzkarne, alebo ako oddeľovací člen medzi kaskádou dvoch až troch nástenných kondenzačných kotlov Vaillant a sekundárnym rozvodom vykurovacej sústavy. Na rozdiel od väčších modelov radu PHE C sa PHE S 120-70 nemontuje na podlahovú konzolu – jeho nízka hmotnosť (iba 10,70 kg) mu umožňuje priame zavesenie priamo na potrubný rozvod prostredníctvom závitových prípojok.

Vysoko cenená vlastnosť tohto modelu je jeho maximálny prevádzkový tlak až 3,0 MPa (30 bar) – podstatne vyšší než majú prírubové modely PHE C (0,6 MPa / 6 bar). Táto vlastnosť z neho robí univerzálne použiteľný komponent nielen v klasických nízkotlakových vykurovacích okruhoch, ale aj vo vyššie tlakovaných priemyselných a technologických rozvodoch, kde sa vyžaduje bezpečná rezerva voči tlakovým špičkám, vodným rázom alebo krátkodobému prekročeniu prevádzkového tlaku pri poruche expanznej nádoby či poistného ventilu.

Technické údaje modelu PHE S 120-70

Prehľad celého radu Vaillant PHE (oficiálne technické údaje výrobcu)

Materiál platní: nerezová oceľ. Prevádzková teplota (materiálový rozsah dosiek): -196 °C až +200 °C. Model PHE S má skrutkové (závitové) pripojenie 1 1/4", modely PHE C majú prírubové pripojenie. Zdroj: montážny návod Vaillant „Externer Plattenwärmetauscher PHE S, PHE C“, dokument 0020196730_00.

Konštrukcia a princíp činnosti

Doskový výmenník PHE S 120-70 je tvorený súborom lisovaných nerezových platní s presne definovaným reliéfom, ktoré sú spájkované (prípadne zvárané) do kompaktného bloku. Medzi jednotlivými platňami vznikajú striedavo kanáliky pre primárne a sekundárne médium – tekutina tak nikdy neprichádza do priameho kontaktu medzi okruhmi, teplo sa prenáša výhradne cez tenkú stenu nerezovej platne. Reliéf platní zároveň vytvára turbulentné prúdenie, ktoré výrazne zvyšuje súčiniteľ prestupu tepla v porovnaní s klasickými rúrkovými výmenníkmi rovnakých rozmerov – vďaka tomu je PHE S 120-70 pri svojej kompaktnej veľkosti schopný preniesť pomerne vysoký výkon 120 kW.

Pripojenia primárneho aj sekundárneho okruhu (prívod aj spiatočka) sú vyvedené na tej istej – bočnej – strane telesa výmenníka, čo zjednodušuje inštaláciu v stiesnených priestoroch kotolní a umožňuje jednoduchý prístup pri budúcom servise bez nutnosti demontáže okolitého potrubia.

Zásady montáže (podľa oficiálneho montážneho návodu Vaillant 0020196730_00)

• Inštalácia výhradne v priestoroch bez rizika zamrznutia.
• Zabezpečte dostatočný priestor na obsluhu, servis, odvzdušnenie aj vypustenie výmenníka.
• Pripojenia sa vždy vyvádzajú bočne, nikdy zospodu výmenníka.
• Pre minimalizáciu tlakových strát sa odporúča zvislá montážna poloha.
• Model PHE C sa vždy dodatočne kotví na podlahovú konzolu s výškovo nastaviteľnými nožičkami (10 – 55 mm) – nikdy sa nesmie nechať zavesený iba na potrubných prípojkách.
• Prietok primárnej a sekundárnej strany sa vedie v protiprúde – zabezpečuje najvyššiu účinnosť prestupu tepla.
• Maximálne dovolené sily a momenty na pripojeniach: ťah T, priečna sila F, ohybový moment Mb a krútiaci moment Mv – pozri tabuľku nižšie, aby sa zabránilo mechanickému poškodeniu prípojok pri montáži potrubia.

Uvedenie do prevádzky

1. Počas napĺňania sústavy vykurovacou vodou sa výmenník priebežne odvzdušňuje cez odvzdušňovacie ventily prívodu aj spiatočky.
2. Aby nedošlo k vodným rázom spôsobeným nasatým vzduchom, čerpadlá sa najprv naštartujú proti uzavretým uzáverom prívodu a spiatočky.
3. Uzávery prívodu a spiatočky sa otvárajú súčasne a pomaly, až kým sa nedosiahne prevádzková teplota.
4. Ako prvý sa vždy uvádza do prevádzky primárny okruh.
5. Po spustení sa overí, či na výmenník nepôsobia tlakové rázy – v prípade potreby sa do potrubia doplnia upokojovacie (kľudové) úseky a uzávery sa uzavrú.

Servis, čistenie a starostlivosť

Pri známkach usadzovania vodného kameňa alebo nečistôt (typické pri tvrdej alebo znečistenej vode) sa výmenník čistí nasledovne: sústava sa odstaví z prevádzky, výmenník sa vypustí a odmontuje. Na čistenie sa používajú výhradne prostriedky vhodné pre nerezovú oceľ a meď – nevhodné čistiace prostriedky môžu výmenník nenávratne poškodiť. Prepláchnutie čistiacim roztokom prebieha oproti bežnému smeru prúdenia, následne sa výmenník prepláchne čistou vodou, znovu sa namontuje a pred opätovným spustením sa odporúča overiť tvrdosť vody. Pri vysokej tvrdosti vody sa odporúča úprava vykurovacej vody podľa dokumentácie ostatných komponentov sústavy – atria.sk v kategórii chemická a fyzikálna úprava vody ponúka na tento účel napr. inhibítory korózie a čistiace prípravky rady SENTINEL a ULTIMA, ktoré predlžujú životnosť výmenníka aj celej kotolne.

Pri dočasnom odstavení (oprava, servis, dlhší výpadok) sa odporúča výmenník úplne vyprázdniť a vyčistiť, aby nedošlo k poškodeniu mrazom, agresívnymi médiami alebo biologickým zanášaním. Pri definitívnom vyradení z prevádzky sa najprv uzatvára primárny okruh, potom sekundárny, nasleduje vypustenie a demontáž.

Typický scenár nasadenia v praxi

Predstavme si bytový dom alebo menší komerčný objekt vykurovaný kaskádou dvoch kondenzačných kotlov Vaillant s celkovým inštalovaným výkonom do 120 kW. Investor alebo projektant potrebuje z rôznych dôvodov (napr. rozdielna dĺžka a hydraulický odpor jednotlivých vetiev, potreba nezávislej regulácie viacerých vykurovacích zón, alebo požiadavka na oddelenie kotlového okruhu naplneného kvalitne upravenou vodou od staršieho, historicky znečisteného rozvodu v objekte) oddeliť kotlovú časť od zvyšku sústavy. Práve na to slúži PHE S 120-70 – zapojí sa medzi zberač/rozdeľovač kotlovej časti a hlavný rozdeľovač vykurovacej sústavy, pričom prenos tepla prebieha výhradne cez nerezové platne. Vďaka protiprúdovému zapojeniu (primár a sekundár prúdia oproti sebe) sa dosahuje minimálny teplotný spád medzi okruhmi, čo znamená len minimálnu stratu efektivity kotlov oproti priamemu (nedelenému) zapojeniu.

V praxi sa tento typ výmenníka často kombinuje s bytovými alebo kotlovými meracími zostavami (napr. rady IVAR.KS, PAW alebo HEAT BLOCK, ktoré nájdete v tej istej kategórii kotlová a bytová meracia zostava na atria.sk) a s hydraulickými oddeľovačmi – ako alternatívna, tepelne oddelená (nie iba prietokovo vyrovnaná) metóda riešenia rovnakého problému veľkých kotolní: ako spoľahlivo prepojiť zdroj tepla s distribučnou sústavou bez vzájomného negatívneho ovplyvňovania obehových čerpadiel.

Prečo si vybrať Vaillant PHE S 120-70

• Originálny diel Vaillant – plná kompatibilita a garantovaná funkčnosť v systémoch Vaillant, na rozdiel od univerzálnych výmenníkov tretích strán.
• Kompaktné rozmery – zmestí sa aj do menších technických miestností a kotolní, kde nie je priestor na objemnejšie prírubové modely PHE C.
• Vysoký tlakový rezerva (30 bar) – bezpečná voľba aj pre náročnejšie technologické okruhy.
• Jednoduchá montáž aj servis vďaka bočným pripojeniam a nízkej hmotnosti (zvládne jedna až dve osoby bez zdvíhacej techniky).
• Doplnkové príslušenstvo – tepelná izolácia (kód 0020248922) a pripojovací prechod na 35 mm Cu rúrku (kód 0020248931) sú dostupné samostatne v tejto kategórii, takže si zostavu môžete nakonfigurovať presne podľa potreby vášho projektu.
• Overený dodávateľ pre SR – WINTNER s.r.o., dlhoročný partner Vaillant a Protherm na slovenskom trhu.
