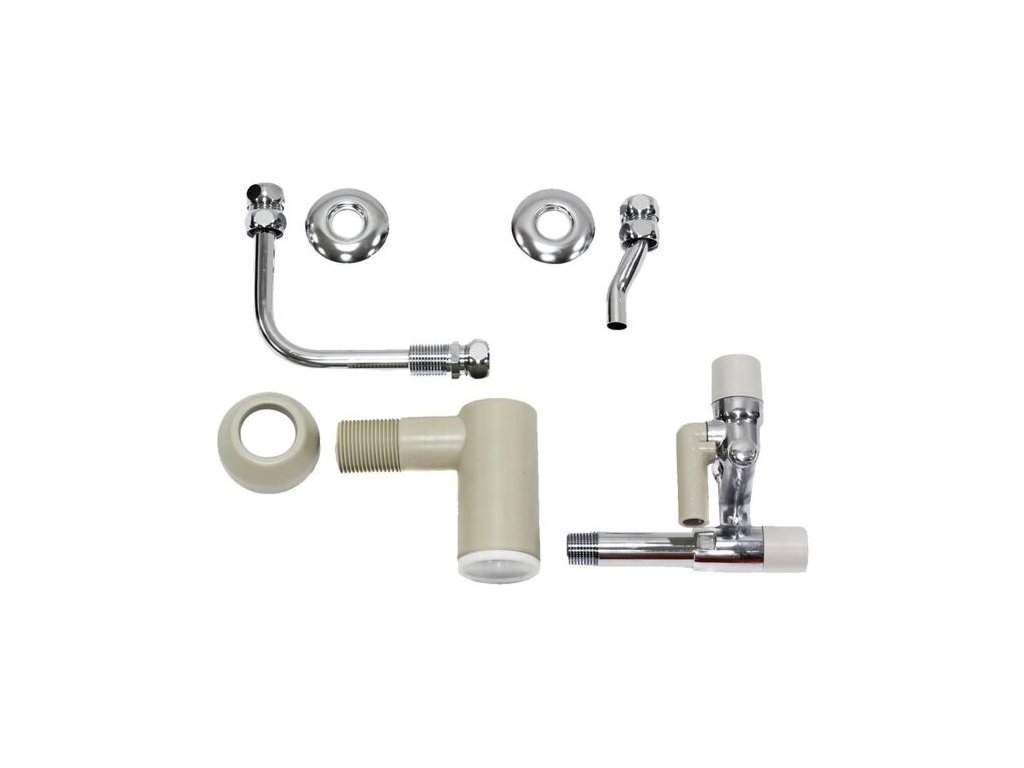

Vaillant poistná skupina pre závesné zásobníky, nad 6 bar, s regulátorom tlaku, chróm

Podrobný popis

Vaillant poistná skupina pre závesné zásobníky, nad 6 bar s regulátorom tlaku, chróm

Poistná skupina Vaillant pre závesné (nástenné) zásobníky teplej úžitkovej vody je kombinovaná bezpečnostno-regulačná armatúra, ktorá je nevyhnutnou súčasťou každej uzavretej, tlakovej inštalácie zásobníkového ohrevu vody. Jej úlohou je jednak chrániť zásobník pred nebezpečným prekročením prevádzkového tlaku (bezpečnostná/poistná funkcia), jednak znížiť a stabilizovať vstupný tlak vody z verejného vodovodu na hodnotu bezpečnú pre daný zásobník (funkcia integrovaného regulátora tlaku). Táto konkrétna verzia je určená pre otvárací (odfukový) tlak nad 6 bar a je vyhotovená v chrómovom povrchovom prevedení.

Čo je poistná skupina a prečo ju zásobník bezpodmienečne potrebuje

Uzavretý (tlakový, neprietokový) zásobník teplej úžitkovej vody je z bezpečnostného hľadiska tlaková nádoba — pri ohreve vody v uzavretom priestore dochádza k objemovej rozťažnosti vody, ktorá bez možnosti úniku alebo kompenzácie vytvára rastúci tlak vo vnútri zásobníka. Bez funkčného bezpečnostného poistného prvku by tento nárast tlaku pri určitých okolnostiach (napríklad porucha regulácie teploty, alebo súčasné pôsobenie vysokého vstupného tlaku z vodovodu) mohol prekročiť konštrukčnú medzu zásobníka s rizikom jeho poškodenia alebo v krajnom prípade až deformácie či prasknutia nádoby. Poistná skupina preto obsahuje poistný (bezpečnostný) ventil nastavený na presne definovaný otvárací tlak — v tomto prípade nad 6 bar — ktorý sa pri prekročení tejto hodnoty automaticky otvorí a odpustí prebytočný tlak (a s ním spojený malý objem vody) bezpečne mimo systém, do vhodne vyvedeného odtoku.

Táto bezpečnostná funkcia nie je voliteľným doplnkom, ale základnou a v prevažnej väčšine krajín aj legislatívne alebo normatívne vyžadovanou súčasťou každej inštalácie uzavretého tlakového zásobníka — inštalácia zásobníka bez funkčnej poistnej skupiny zodpovedajúcej jeho prevádzkovému tlaku by nezodpovedala bežnej odbornej praxi ani požiadavkám na bezpečnú prevádzku tlakového zariadenia.

Ďalšie komponenty poistnej skupiny

Okrem samotného bezpečnostného poistného ventilu obsahuje táto poistná skupina aj ďalšie funkčne dôležité prvky, typické pre tento druh kombinovanej armatúry: spätnú (nevratnú) klapku, ktorá zabraňuje spätnému prúdeniu ohriatej vody zo zásobníka do verejného vodovodného rozvodu (ochrana pitnej vody vo verejnej sieti pred kontamináciou zo súkromnej inštalácie), integrovaný regulátor (redukčný ventil) tlaku, ktorý znižuje a stabilizuje premenlivý vstupný tlak z vodovodu na hodnotu vhodnú pre daný zásobník bez ohľadu na kolísanie tlaku vo verejnej sieti počas dňa, a spravidla aj skúšobnú/vypúšťaciu páku alebo kohút, ktorý umožňuje pravidelné manuálne overenie funkčnosti poistného ventilu podľa pokynov výrobcu.

Kombinácia všetkých týchto funkcií v jednej kompaktnej armatúre zjednodušuje inštaláciu oproti riešeniu s viacerými samostatnými prvkami a zároveň zaručuje, že všetky komponenty sú vzájomne zladené z hľadiska prietokových a tlakových parametrov.

Význam hodnoty "nad 6 bar"

Otvárací (odfukový) tlak poistného ventilu musí byť zvolený v súlade s maximálnym prípustným prevádzkovým tlakom konkrétneho zásobníka, ku ktorému sa poistná skupina montuje — príliš nízko nastavený otvárací tlak by spôsoboval zbytočné, časté odfukovanie vody aj pri bežnej prevádzke, zatiaľ čo príliš vysoko nastavený tlak by neposkytoval zásobníku dostatočnú ochranu pred prekročením jeho konštrukčnej medze. Táto verzia s otváracím tlakom nad 6 bar je určená pre zásobníky, ktorých menovitý prevádzkový tlak zodpovedá tejto hodnote — pred montážou je nevyhnutné overiť túto zhodu podľa typového štítku a technickej dokumentácie konkrétneho zásobníka, keďže použitie poistnej skupiny s nesprávne zvoleným otváracím tlakom by predstavovalo bezpečnostné riziko.

Materiál a povrchová úprava

Poistná skupina je vyhotovená s telesom z mosadze — bežného a osvedčeného materiálu pre armatúry v styku s pitnou vodou vďaka jeho odolnosti voči korózii a dobrej opracovateľnosti — s chrómovou povrchovou úpravou. Chrómovanie plní jednak estetickú funkciu (armatúra si dlhodobo zachováva lesklý, čistý vzhľad aj v prípadoch, keď je po inštalácii viditeľná), jednak dodatočne zvyšuje odolnosť povrchu voči mechanickému opotrebeniu a korózii v porovnaní s neupraveným mosadzným povrchom.

Montáž

Poistná skupina sa montuje na prívod studenej vody do zásobníka, v súlade s montážnym návodom výrobcu a s pokynmi platnými pre inštaláciu tlakových zariadení. Kľúčové je správne vyvedenie odtokového (odfukového) potrubia z poistného ventilu do vhodného, viditeľného a bezpečného miesta odvodu (napríklad do podlahovej vpuste alebo iného vhodne dimenzovaného odtoku), tak aby prípadný odfuk vody pri aktivácii poistného ventilu nespôsobil škodu na okolitých priestoroch alebo zariadeniach. Rovnako dôležitá je aj správna orientácia montáže (smer prietoku vyznačený na tele armatúry) a dostatočný voľný priestor pre budúci prístup k skúšobnej páke pre pravidelné overenie funkčnosti.

Túto montáž by mal vykonávať výhradne kvalifikovaný inštalatér alebo vodoinštalatér s oprávnením na práce na rozvodoch pitnej vody a tlakových zariadeniach, keďže nesprávna montáž (napríklad nevhodné vyvedenie odtoku, nesprávna orientácia, alebo nesprávne nastavenie regulátora tlaku) by mohla mať priamy vplyv na bezpečnosť prevádzky celého zásobníkového systému.

Kompatibilita

Táto poistná skupina je navrhnutá pre rad závesných (nástenných) zásobníkov teplej úžitkovej vody Vaillant s prevádzkovým tlakom zodpovedajúcim otváraciemu tlaku nad 6 bar. Pred objednaním odporúčame overiť presný typ a menovitý prevádzkový tlak vášho konkrétneho zásobníka podľa technickej dokumentácie alebo typového štítku, prípadne nás kontaktovať s presným označením zariadenia pre overenie správnej voľby poistnej skupiny.

Údržba

Poistné skupiny vyžadujú podľa pokynov výrobcu a bežnej odbornej praxe pravidelné manuálne overenie funkčnosti poistného ventilu prostredníctvom skúšobnej páky — týmto úkonom sa overuje, že ventil nie je zanesený usadeninami alebo inak zablokovaný a v prípade potreby skutočne dokáže odpustiť pretlak. Frekvenciu tohto testu odporúčame riadiť sa pokynmi výrobcu, spravidla ide o úkon vykonávaný v pravidelných intervaloch (napríklad pri ročnom servise zariadenia). V oblastiach s tvrdšou vodou je tiež vhodné venovať zvýšenú pozornosť možnému usadzovaniu vodného kameňa v armatúre, ktoré môže v priebehu rokov ovplyvniť funkčnosť poistného ventilu aj regulátora tlaku — pri zistení zníženej funkčnosti odporúčame kontaktovať servisného technika. Chrómovaný povrch je vhodné čistiť jemnými, neabrazívnymi čistiacimi prostriedkami určenými pre chrómované povrchy, aby sa predišlo poškriabaniu alebo matnutiu povrchu.

Prečo zvoliť originálnu poistnú skupinu Vaillant

Poistná skupina je bezpečnostne kritický prvok inštalácie, a preto je použitie originálneho, výrobcom overeného dielu s presne definovaným a certifikovaným otváracím tlakom zásadné pre bezpečnú prevádzku zásobníka. Originálny diel Vaillant zaručuje správnu kombináciu parametrov (otvárací tlak, prietokové charakteristiky regulátora, kompatibilné pripojovacie rozmery) zodpovedajúcu danému radu zásobníkov, čo pri generických alternatívach z iných zdrojov nemusí byť vždy jednoznačne zaručené.

Rozdiel medzi otváracím tlakom poistnej skupiny a bežným prevádzkovým tlakom vodovodu

Je dôležité rozlišovať medzi tlakom vo verejnom vodovodnom rozvode (ktorý sa počas dňa môže meniť a v niektorých lokalitách dosahovať aj hodnoty presahujúce odporúčaný vstupný tlak pre domáce zariadenia) a otváracím tlakom poistného ventilu v poistnej skupine. Práve preto poistná skupina okrem samotného poistného ventilu obsahuje aj regulátor tlaku, ktorého úlohou je znížiť a stabilizovať kolísavý vstupný tlak z vodovodu na konštantnú, bezpečnú hodnotu ešte pred vstupom do zásobníka — bez tejto funkcie by mohol vysoký alebo kolísavý vstupný tlak z verejnej siete spôsobovať zbytočne časté aktivácie poistného ventilu, alebo v horšom prípade preťažovať zásobník tlakom presahujúcim jeho bežnú prevádzkovú hodnotu ešte pred akýmkoľvek ohrevom vody.

Prečo je dôležité zvoliť poistnú skupinu presne podľa tlakovej triedy zásobníka

Vaillant aj ostatní výrobcovia zásobníkov ponúkajú poistné skupiny vo viacerých variantoch otváracieho tlaku (napríklad nižšie hodnoty pre menšie alebo staršie zásobníky, a vyššie hodnoty ako práve táto verzia nad 6 bar pre zásobníky s vyšším menovitým prevádzkovým tlakom). Zámena týchto variantov nie je len otázkou technickej nezhody — pri poddimenzovanej poistnej skupine (s príliš nízkym otváracím tlakom vzhľadom na skutočný prevádzkový tlak zásobníka) by dochádzalo k zbytočnému, opakovanému úniku vody a energie pri bežnej prevádzke, zatiaľ čo pri predimenzovanej poistnej skupine (s príliš vysokým otváracím tlakom) by zásobník nebol dostatočne chránený pred prekročením svojej skutočnej konštrukčnej medze. Z tohto dôvodu je overenie správnej tlakovej triedy pred objednaním a montážou nevyhnutným krokom, nie len formalitou.

Legislatívny a normatívny kontext v praxi realizačných firiem

Odborné vodoinštalatérske a kúrenárske firmy pri realizácii inštalácií tlakových zásobníkov teplej vody bežne postupujú podľa platných technických noriem pre rozvody pitnej vody a tlakové zariadenia, ktoré vyžadujú práve takúto kombináciu poistného ventilu, spätnej klapky a prípadne regulátora tlaku ako štandardnú súčasť každej inštalácie tohto typu. Táto poistná skupina Vaillant je navrhnutá tak, aby túto štandardnú požiadavku spĺňala v jednom kompaktnom, certifikovanom diele, čo zjednodušuje prácu realizačnej firmy a zároveň poskytuje koncovému zákazníkovi istotu, že jeho inštalácia zodpovedá bežnej odbornej praxi bez potreby samostatného obstarávania a kombinovania viacerých jednotlivých armatúr od rôznych výrobcov.

Časté otázky

Širší kontext — bezpečnosť tlakových zariadení a ochrana pitnej vody

Otázka bezpečnosti tlakových zásobníkových systémov teplej úžitkovej vody je predmetom všeobecne uznávaných technických noriem a odbornej praxe naprieč Európskou úniou aj Slovenskom — uzavreté (tlakové) zásobníky musia byť vybavené funkčnou poistnou skupinou zodpovedajúcou ich menovitému prevádzkovému tlaku, a táto požiadavka platí bez ohľadu na výrobcu konkrétneho zásobníka. Rovnako je všeobecne vyžadovanou praxou zabránenie spätnému prúdeniu ohriatej alebo inak znečistenej vody z domácej inštalácie do verejného vodovodného rozvodu, čo zabezpečuje práve integrovaná spätná klapka v rámci poistnej skupiny — táto ochrana chráni nielen samotného majiteľa nehnuteľnosti, ale aj kvalitu pitnej vody vo verejnej sieti pre všetkých ostatných odberateľov.

Pri modernizácii staršej inštalácie, kde bola pôvodná poistná skupina osadená pred mnohými rokmi, je vhodné zvážiť jej kontrolu alebo výmenu, keďže staršie armatúry môžu byť postihnuté usadzovaním vodného kameňa alebo opotrebením tesnení, ktoré môže v priebehu času znížiť ich funkčnosť. Výmena za nový, originálny diel zodpovedajúci menovitému tlaku vášho zásobníka je pomerne nenákladným opatrením v porovnaní s rizikom, ktoré predstavuje nefunkčná bezpečnostná armatúra na tlakovom zariadení.

Pri objednávaní tejto poistnej skupiny pre váš konkrétny zásobník odporúčame kontaktovať náš predajný tím s presným typovým označením zásobníka — radi vám pomôžeme overiť, že zvolený otvárací tlak nad 6 bar skutočne zodpovedá menovitému prevádzkovému tlaku vášho zariadenia, a to ešte pred realizáciou samotnej montáže.

V prípade, že si nie ste istí správnou tlakovou triedou, alebo ak plánujete výmenu poistnej skupiny na staršom zásobníku, kde už nie je k dispozícii pôvodná dokumentácia, odporúčame zaslať nám fotografiu typového štítku zariadenia — na jej základe vám radi pomôžeme s presnou identifikáciou a výberom správneho variantu poistnej skupiny pre váš konkrétny prípad.
