Vaillant pripojovacie potrubie DN100 pre PHE C nad 360 kW

Vaillant pripojovacie potrubie DN100 pre PHE C nad 360 kW

Vaillant doskové výmenníky tepla radu PHE S a PHE C patria medzi kľúčové komponenty veľkých profesionálnych kotolní, kaskádových zapojení kondenzačných kotlov a priemyselných vykurovacích uzlov. Ich úlohou je hydraulicky a tepelne oddeliť primárny okruh (zdroj tepla – kotol, kaskáda kotlov, tepelné čerpadlo) od sekundárneho okruhu (distribučná sústava, podlahové vykurovanie, radiátorové okruhy, ohrev teplej vody), pričom teplo sa medzi okruhmi prenáša výhradne cez sústavu nerezových dosiek – bez priameho miešania médií. Tento princíp sa v praxi využíva všade tam, kde je potrebné zabrániť vzájomnému hydraulickému ovplyvňovaniu obehových čerpadiel jednotlivých okruhov, vyrovnať rozdielne prietoky, alebo oddeliť okruhy s rôznou kvalitou, tlakom či zložením teplonosnej látky (napr. glykolové zmesi v solárnom alebo tepelno-čerpadlovom okruhu od bežnej vykurovacej vody v distribúcii).

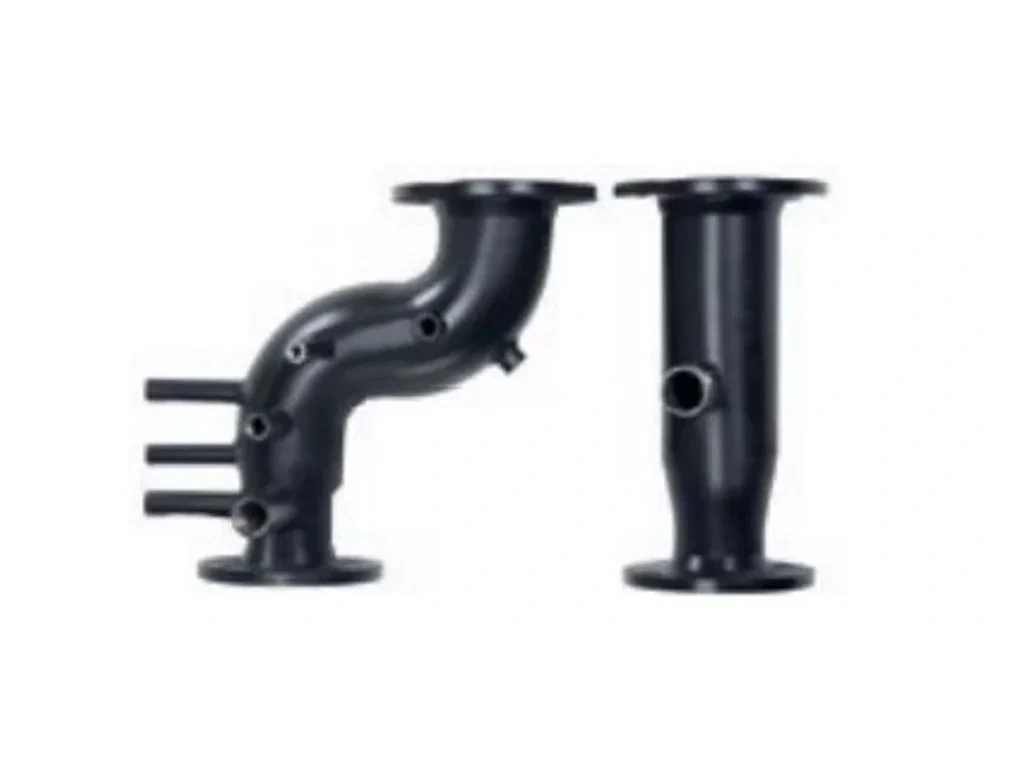

Pripojovacie potrubie DN100 je originálny prírubový diel Vaillant určený na napojenie doskových výmenníkov radu PHE C nad 360 kW (PHE C 480-90, PHE C 600-120 a PHE C 720-170) na potrubný rozvod kotolne. Ide o predpripravený tvarovaný diel s hlavnou prírubovou prípojkou a viacerými bočnými hrdlami, ktoré umožňujú priame osadenie doplnkových armatúr – odvzdušňovacieho ventilu, vypúšťacieho kohútika, snímača teploty alebo tlakomera – priamo v mieste napojenia výmenníka, bez nutnosti dodatočných T-kusov alebo odbočiek v hlavnom rozvode.

Technické údaje

Prehľad celého radu Vaillant PHE (oficiálne technické údaje výrobcu)

Materiál platní: nerezová oceľ. Prevádzková teplota (materiálový rozsah dosiek): -196 °C až +200 °C. Model PHE S má skrutkové (závitové) pripojenie 1 1/4", modely PHE C majú prírubové pripojenie. Zdroj: montážny návod Vaillant „Externer Plattenwärmetauscher PHE S, PHE C“, dokument 0020196730_00.

Konštrukcia a funkcia bočných hrdiel

Okrem hlavnej prírubovej prípojky k výmenníku a k hlavnému rozvodu obsahuje pripojovacie potrubie DN100 aj niekoľko bočných hrdiel menšej svetlosti. Tie sú v praxi využívané na osadenie odvzdušňovacieho ventilu (potrebného pri napĺňaní a odvzdušňovaní sústavy podľa postupu v kapitole uvedenia do prevádzky), vypúšťacieho kohútika (potrebného pri servisnom vyprázdnení výmenníka), a prípadne snímačov teploty alebo tlaku pre reguláciu a monitoring prevádzky kotolne. Vďaka tomu, že sú tieto hrdlá integrované priamo v pripojovacom potrubí, odpadá potreba dodatočne rezať alebo navrtávať hlavný rozvod potrubia v mieste napojenia výmenníka.

Montáž

Zásady montáže (podľa oficiálneho montážneho návodu Vaillant 0020196730_00)

• Inštalácia výhradne v priestoroch bez rizika zamrznutia.
• Zabezpečte dostatočný priestor na obsluhu, servis, odvzdušnenie aj vypustenie výmenníka.
• Pripojenia sa vždy vyvádzajú bočne, nikdy zospodu výmenníka.
• Pre minimalizáciu tlakových strát sa odporúča zvislá montážna poloha.
• Model PHE C sa vždy dodatočne kotví na podlahovú konzolu s výškovo nastaviteľnými nožičkami (10 – 55 mm) – nikdy sa nesmie nechať zavesený iba na potrubných prípojkách.
• Prietok primárnej a sekundárnej strany sa vedie v protiprúde – zabezpečuje najvyššiu účinnosť prestupu tepla.
• Maximálne dovolené sily a momenty na pripojeniach: ťah T, priečna sila F, ohybový moment Mb a krútiaci moment Mv – pozri tabuľku nižšie, aby sa zabránilo mechanickému poškodeniu prípojok pri montáži potrubia.

Prečo zvoliť prefabrikovaný pripojovací diel namiesto zostavovania z tvaroviek

Alternatívou k použitiu originálneho pripojovacieho potrubia DN100 by bolo poskladanie ekvivalentnej zostavy z jednotlivých tvaroviek (koleno, T-kusy, redukcie, prírubové adaptéry) od rôznych výrobcov priamo na mieste montáže. Takýto postup je nielen časovo náročnejší, ale prináša aj vyššie riziko netesností v každom jednotlivom spoji zostavy a spravidla vyžaduje viac miesta ako kompaktný, jednodielne odliaty alebo zvarený originálny diel. Prefabrikovaný diel Vaillant naopak prichádza ako jeden kompaktný celok s vopred overenou geometriou aj rozmermi bočných hrdiel, čím sa výrazne skracuje čas montáže a znižuje počet potenciálnych miest netesnosti v celej zostave.

Porovnanie variantov DN65 a DN100

Typický scenár nasadenia

Typickým nasadením sú veľké kotolne s kaskádou presahujúcou výkon 360 kW – hotely, nemocnice, nákupné centrá, priemyselné haly alebo centrály diaľkového zásobovania teplom s modelmi PHE C 480-90, PHE C 600-120 alebo PHE C 720-170. Vyššia svetlosť DN100 zodpovedá vyšším prietokom média, ktoré tieto výkonovo silnejšie modely spracúvajú.

Uvedenie do prevádzky

1. Počas napĺňania sústavy vykurovacou vodou sa výmenník priebežne odvzdušňuje cez odvzdušňovacie ventily prívodu aj spiatočky.
2. Aby nedošlo k vodným rázom spôsobeným nasatým vzduchom, čerpadlá sa najprv naštartujú proti uzavretým uzáverom prívodu a spiatočky.
3. Uzávery prívodu a spiatočky sa otvárajú súčasne a pomaly, až kým sa nedosiahne prevádzková teplota.
4. Ako prvý sa vždy uvádza do prevádzky primárny okruh.
5. Po spustení sa overí, či na výmenník nepôsobia tlakové rázy – v prípade potreby sa do potrubia doplnia upokojovacie (kľudové) úseky a uzávery sa uzavrú.

Servis, čistenie a starostlivosť

Pri známkach usadzovania vodného kameňa alebo nečistôt (typické pri tvrdej alebo znečistenej vode) sa výmenník čistí nasledovne: sústava sa odstaví z prevádzky, výmenník sa vypustí a odmontuje. Na čistenie sa používajú výhradne prostriedky vhodné pre nerezovú oceľ a meď – nevhodné čistiace prostriedky môžu výmenník nenávratne poškodiť. Prepláchnutie čistiacim roztokom prebieha oproti bežnému smeru prúdenia, následne sa výmenník prepláchne čistou vodou, znovu sa namontuje a pred opätovným spustením sa odporúča overiť tvrdosť vody. Pri vysokej tvrdosti vody sa odporúča úprava vykurovacej vody podľa dokumentácie ostatných komponentov sústavy – atria.sk v kategórii chemická a fyzikálna úprava vody ponúka na tento účel napr. inhibítory korózie a čistiace prípravky rady SENTINEL a ULTIMA, ktoré predlžujú životnosť výmenníka aj celej kotolne.

Pri dočasnom odstavení (oprava, servis, dlhší výpadok) sa odporúča výmenník úplne vyprázdniť a vyčistiť, aby nedošlo k poškodeniu mrazom, agresívnymi médiami alebo biologickým zanášaním. Pri definitívnom vyradení z prevádzky sa najprv uzatvára primárny okruh, potom sekundárny, nasleduje vypustenie a demontáž.

Kompatibilita a súvisiace príslušenstvo

Pripojovacie potrubie DN100 je určené pre modely PHE C 480-90, PHE C 600-120 a PHE C 720-170. Pre kompletné zaizolovanie celej pripojovacej zostavy (nielen samotného telesa výmenníka, ale aj priľahlého potrubia) odporúčame doplniť originálnu izoláciu pripojovacieho potrubia (kód 0020248930) a tepelnú izoláciu príslušného modelu výmenníka (kódy 0020248923 až 0020248927 podľa konkrétneho modelu) – všetko dostupné samostatne v tejto kategórii na atria.sk.

Prečo si vybrať originálne pripojovacie potrubie Vaillant

• Presné rozmerové a prírubové prevedenie zodpovedajúce konkrétnym modelom radu PHE C.
• Integrované bočné hrdlá pre doplnkové armatúry bez potreby dodatočných zásahov do rozvodu.
• Zjednodušená a rýchlejšia montáž oproti kusovému skladaniu z univerzálnych tvaroviek.
• Zachovanie záručných podmienok celej zostavy pri použití originálneho príslušenstva.

Zhrnutie

Pripojovacie potrubie DN100 je praktickým riešením pre inštalatérov a projektantov, ktorí chcú napojiť doskový výmenník PHE C 480-90, PHE C 600-120 a PHE C 720-170 na hlavný rozvod kotolne rýchlo, spoľahlivo a s minimálnym počtom dodatočných spojov. V kombinácii s tepelnou izoláciou výmenníka aj samotného potrubia vzniká kompletná, bezpečná a energeticky efektívna zostava zodpovedajúca odporúčaniam výrobcu pre profesionálne prevádzky.

Objednávanie a projekčná príprava

Pri projektovaní kotolne s výmenníkom radu PHE C odporúčame zaradiť pripojovacie potrubie DN100 do projektovej dokumentácie hneď v štádiu návrhu, nie až dodatočne pri realizácii – umožní to presnejšie naplánovanie priestorových nárokov v strojovni (vrátane manipulačného priestoru pre obsluhu bočných armatúr) a predíde to improvizovaným riešeniam priamo na stavbe. Diel sa objednáva samostatne podľa presného typového označenia výmenníka, ktorý sa má na potrubie napojiť – v prípade nejasností pri výbere správnej varianty (DN65 vs. DN100) odporúčame overiť výkon plánovanej kaskády kotlov oproti hraničnej hodnote 360 kW uvedenej vyššie, prípadne kontaktovať technickú podporu dodávateľa WINTNER s.r.o. alebo priamo zákaznícku podporu atria.sk, ktorá vie pri výbere správnej varianty poradiť podľa konkrétneho projektu a typového označenia plánovaného výmenníka.
