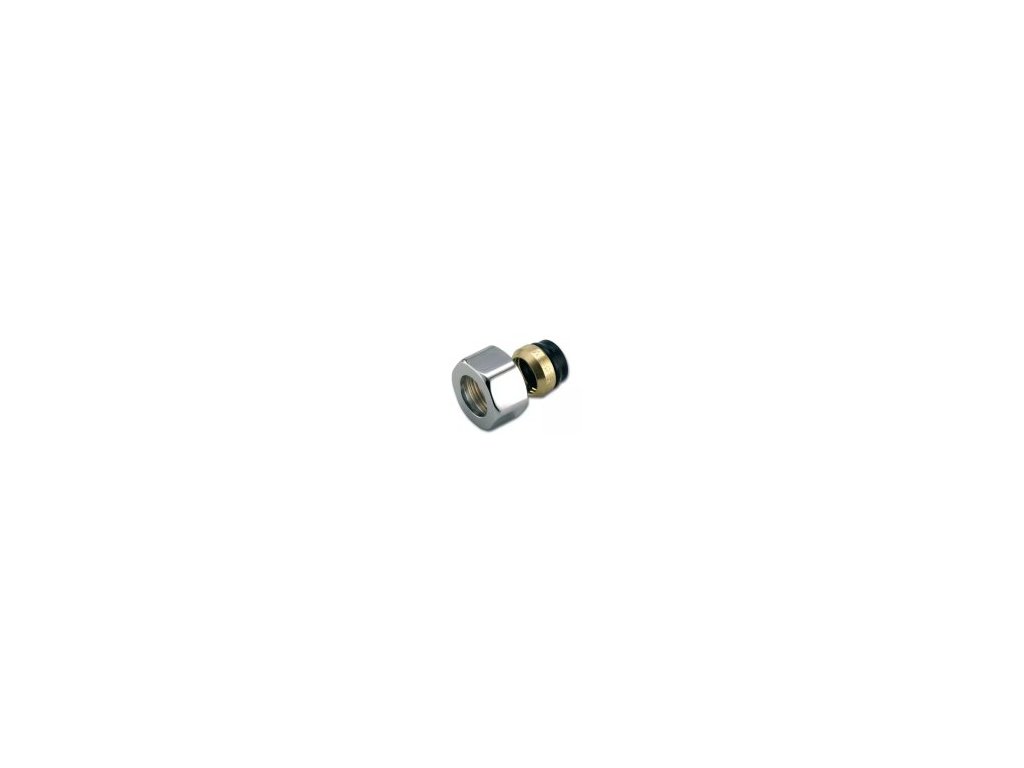

Zverné šróbenie OPTIMA - ALPEX 16x2mm; chróm IVAR.DF 03
Kód: 530016CHROMSúvisiaci tovar
Podrobný popis
Zverné šróbenie IVAR.DF 03 s kódom 530016CHROM spája kúpeľňové armatúry radu OPTIMA s rozvodom z viacvrstvového potrubia ALPEX 16x2 mm. Na strane armatúry má pripojovací rozmer M 24 x 1,5. Rad OPTIMA je navrhnutý tak, aby bolo pripojenie spoľahlivé a zároveň esteticky čisté, k čomu prispieva aj chrómovaný povrch šróbenia.
Vlastnosti
- maximálny prevádzkový tlak PN 10, maximálna prevádzková teplota +100 °C
- telo z mosadze CW617N s povrchovou úpravou chróm
- tesnenie z EPDM
- v rovnakom rozmere aj v prevedení inox (kód 530016INOX)
Montáž
Šróbenie musí rozmerom aj typom zodpovedať pripájanému potrubiu – na medené potrubie Cu 15 mm slúži typ IVAR.DF 01 (530014CHROM). O-krúžky, zverný krúžok a matica sa nasadzujú v poradí podľa návodu výrobcu a spoj sa doťahuje uťahovacím momentom uvedeným v návode. Pred uvedením vykurovacej sústavy do prevádzky výrobca dôrazne odporúča prepláchnuť celý systém, najmä pri kombinácii podlahového a radiátorového vykurovania.
Technické parametre
| Kód | 530016CHROM |
| Výrobca | IVAR |
| Typ | IVAR.DF 03 |
| Rad | OPTIMA |
| Pripájané potrubie | ALPEX 16x2 mm (viacvrstvové) |
| Pripojovací rozmer | M 24 x 1,5 |
| Max. prevádzkový tlak | PN 10 |
| Max. prevádzková teplota | +100 °C |
| Materiál tela | mosadz CW617N |
| Tesnenie | EPDM |
| Povrchová úprava | chróm |
Časté otázky
Pre aké potrubie je toto šróbenie určené?
Typ IVAR.DF 03 je určený na viacvrstvové potrubie ALPEX 16x2 mm a na strane armatúry má pripojovací rozmer M 24 x 1,5. Na medené potrubie Cu 15 mm slúži typ IVAR.DF 01 (530014CHROM), pretože rozmer a typ šróbenia musia zodpovedať pripájanému potrubiu.
Na čo sa šróbenie OPTIMA používa?
Pripája kúpeľňové armatúry radu OPTIMA na rozvod z potrubia ALPEX tak, aby bol spoj spoľahlivý a esteticky čistý. Telo je z mosadze CW617N s chrómovou povrchovou úpravou, tesnenie z EPDM a šróbenie pracuje do PN 10 a +100 °C.
Musí montáž vykonať odborník?
Áno, inštaláciu a uvedenie do prevádzky smie podľa návodu IVAR vykonávať výhradne odborne spôsobilá osoba. Tesniace O-krúžky, zverné krúžky a fixačné matice sa nasadzujú v poradí určenom výrobcom.
Akým momentom sa šróbenie doťahuje?
Na rozvode z potrubia ALPEX sa šróbenie IVAR.DF 03 doťahuje uťahovacím momentom 25 až 35 Nm. Pri type IVAR.DF 01 na medené potrubie platí 30 až 40 Nm.
Dodatočné parametre
| Kategória: | príslušentsvo OPTIMA |
|---|---|
| Záruka: | 2 roky |
| Dostupnosť: | Skladom alebo u dodávateľa |
| Kód: | 530016CHROM |
| Výrobca: | IVAR |
| Typ: | IVAR.DF 03 |
| Rad: | OPTIMA |
| Pripájané potrubie: | ALPEX 16x2 mm (viacvrstvové) |
| Pripojovací rozmer: | M 24 x 1,5 |
| Max. prevádzkový tlak: | PN 10 |
| Max. prevádzková teplota: | +100 °C |
| Materiál tela: | mosadz CW617N |
| Tesnenie: | EPDM |
| Povrchová úprava: | chróm |
