Buderus Set SKN pre daľší kolektor

Podrobný popis

Ako funguje solárny termický systém Buderus Logasol

Solárny termický systém premieňa slnečné žiarenie dopadajúce na strechu na využiteľné teplo pre ohrev teplej vody a prípadne aj na prikurovanie. Srdcom systému sú kolektory Logasol umiestnené na streche alebo fasáde, ktoré zachytávajú slnečné žiarenie a odovzdávajú ho teplonosnej kvapaline (solárnej kvapaline) prúdiacej v ich absorbéri. Táto ohriata kvapalina putuje potrubím dole do technickej miestnosti, kde v zásobníkovom ohrievači (Logalux) odovzdá svoje teplo cez výmenník úžitkovej vode alebo vykurovaciemu okruhu. Ochladená kvapalina sa následne vracia späť ku kolektorom a cyklus sa opakuje.

Aby tento kolobeh fungoval spoľahlivo, presne a bezpečne po celý rok – v horúcom lete aj v mrazivej zime – potrebuje systém niekoľko kľúčových komponentov: obehové čerpadlo, ktoré poháňa kvapalinu v okruhu, reguláciu, ktorá vyhodnocuje teploty na kolektore a v zásobníku a rozhoduje, kedy má čerpadlo bežať, poistné a expanzné prvky, ktoré chránia systém pred pretlakom pri prehriatí, a v neposlednom rade kvalitnú mrazuvzdornú solárnu kvapalinu, ktorá v zime nezamrzne a v lete odolá vysokým teplotám na kolektore.

Prečo je čerpadlová skupina a pripojovacia sada dôležitá

Samotný kolektor bez správne nadimenzovanej čerpadlovej skupiny a pripojovacieho príslušenstva nedokáže fungovať bezpečne ani efektívne. Čerpadlová skupina zabezpečuje riadený a merateľný prietok solárnej kvapaliny, obsahuje spätné klapky brániace nežiaducej cirkulácii mimo prevádzky (napríklad v noci, keď by mohlo dôjsť k spätnému ochladzovaniu zásobníka), tlakomer a prietokomer na kontrolu stavu okruhu a poistný ventil, ktorý pri prekročení maximálneho tlaku bezpečne odvedie pretlak.

Pripojovacie a montážne sady zase riešia mechanické a hydraulické prepojenie kolektorov medzi sebou a s rozvodmi smerujúcimi do domu – teda utesnenie, kompenzáciu tepelnej rozťažnosti medi pri veľkých teplotných rozdieloch (kolektor môže v lete dosiahnuť aj vyše 150 °C, zatiaľ čo v zime klesnúť pod bod mrazu) a bezpečné ukotvenie na streche alebo konštrukcii. Bez kvalitného prepojenia hrozí netesnosť, únik drahej solárnej kvapaliny a v krajnom prípade aj poškodenie kolektora prehriatím bez možnosti odvodu tepla.

Odvzdušňovacia sada má v systéme rovnako nezastupiteľnú úlohu – vzduch uzatvorený v okruhu výrazne znižuje účinnosť prenosu tepla a spôsobuje hlučnosť a koróziu. Automatický odvzdušňovací ventil v kombinácii s uzatváracím ventilom (ktorý sa po vyregulovaní systému spravidla uzavrie, aby sa zabránilo úniku pary z horúcej kvapaliny) zaisťuje, že v okruhu neostane vzduchová bublina brzdiaca cirkuláciu.

Set SKN pre ďalší kolektor – rozšírenie existujúceho radu

Táto sada je určená na rozšírenie solárneho poľa o každý ďalší kolektor Logasol SKN4.0 v rámci toho istého radu, ktorý bol založený sadou „SKN pre 1. kolektor". Obsahuje samotný kolektor SKN4.0 a rozširujúcu montážnu sadu, ktorá mechanicky aj hydraulicky prepojí nový kolektor so susedným kolektorom v rade – bez potreby duplikovať pripojovaciu sadu k rozvodom domu ani odvzdušňovaciu sadu, keďže tieto prvky už boli osadené pri prvom kolektore v rade a slúžia pre celý rad spoločne.

Vďaka tomuto konceptu je možné solárne pole postupne rozširovať presne podľa potreby – napríklad ak sa spotreba teplej vody v domácnosti zvýši alebo ak sa dodatočne rieši aj solárne prikurovanie – bez nutnosti kupovať znova kompletnú (a drahšiu) základnú sadu. Pri objednávke odporúčame vždy najprv jednu sadu „pre 1. kolektor" a následne toľko sád „pre ďalší kolektor", koľko kolektorov ešte pribúda do daného radu.

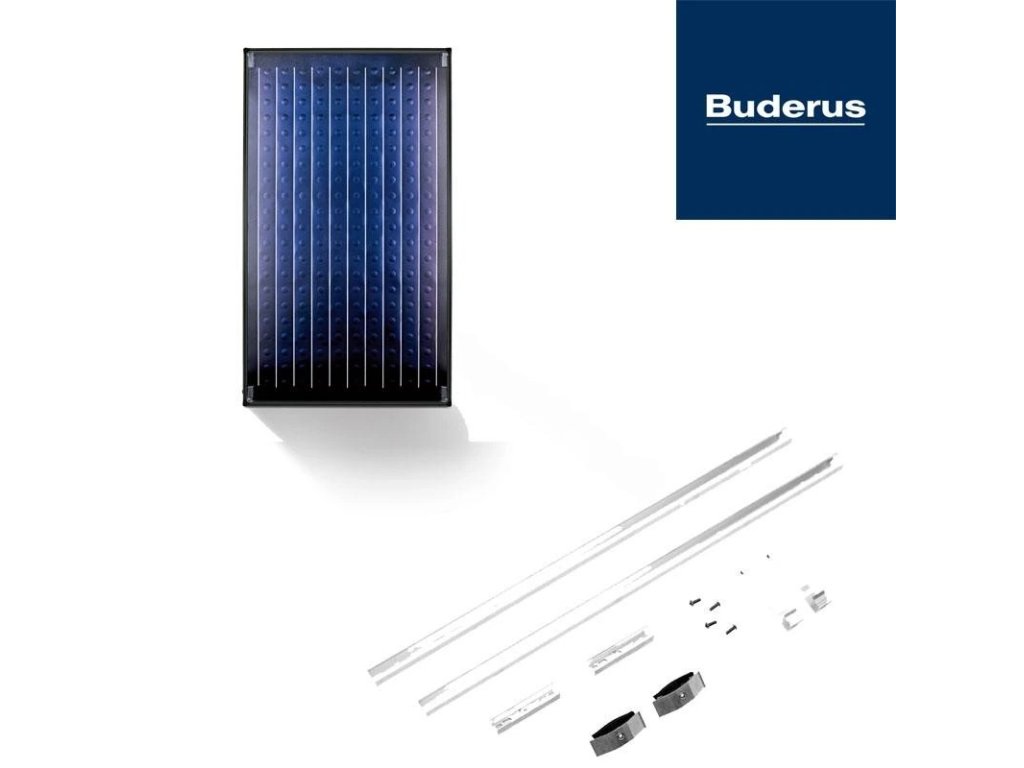

Čo je súčasťou setu

• Logasol SKN4.0 (8718530938) – 1 ks
• Rozširujúca montážna sada pre daľší kolektor (8718531018) – 1 ks

Inštalácia a uvedenie do prevádzky

Montáž solárneho okruhu prebieha v niekoľkých krokoch: najprv sa mechanicky ukotví nosná konštrukcia a kolektory na strechu alebo fasádu, následne sa medeným potrubím prepoja kolektory medzi sebou a s rozvodmi vedúcimi do technickej miestnosti. Po zaizolovaní rozvodov (dôležité je použiť izoláciu odolnú voči vysokým teplotám a UV žiareniu na exteriérových úsekoch) nasleduje tlaková skúška okruhu vzduchom alebo dusíkom, ktorá overí tesnosť všetkých spojov ešte pred naplnením drahou solárnou kvapalinou.

Po úspešnej tlakovej skúške sa okruh naplní a odvzdušní solárnou kvapalinou pomocou plniaceho a preplachovacieho čerpadla, nastaví sa predtlak v expanznej nádobe podľa výškového rozdielu medzi kolektorom a technickou miestnosťou a napokon sa nakonfiguruje solárna regulácia – teploty spínania a vypínania čerpadla, maximálna teplota zásobníka a prípadná ochrana proti prehriatiu kolektora. Až po tomto kompletnom uvedení do prevádzky a odskúšaní funkčnosti odovzdáva montážna firma systém do užívania spolu s protokolom o skúške a nastavení.

Časté otázky

Musím kupovať aj solárnu kvapalinu zvlášť, alebo je súčasťou setu?
Závisí od konkrétneho balenia – pozrite si zoznam „Čo je súčasťou setu" nižšie. Ak kvapalina nie je v danom sete zahrnutá, odporúčame originálnu mrazuvzdornú kvapalinu Buderus Solar Fluid, ktorá je vyvinutá presne pre teplotné a tlakové namáhanie solárnych okruhov Logasol.

Ako často treba solárnu kvapalinu meniť?
Životnosť kvalitnej solárnej kvapaliny je pri správnom prevádzkovaní systému spravidla 5 až 7 rokov, po tomto čase sa odporúča jej výmena alebo aspoň kontrola koncentrácie a pH u servisného technika.

Je montáž vhodná pre svojpomocnú realizáciu?
Zapojenie solárneho okruhu, tlakovú skúšku, plnenie kvapalinou a nastavenie regulácie by mal vždy vykonať kvalifikovaný technik so skúsenosťami so solárnymi systémami – ide o prácu pod tlakom s horúcimi médiami vo výškach, kde chyba pri montáži môže spôsobiť netesnosť alebo poškodenie strešnej krytiny.

Dá sa systém rozšíriť o ďalšie kolektory neskôr?
Áno, práve preto Buderus ponúka samostatné sady pre prvý kolektor v rade a rozširujúce sady pre každý ďalší kolektor – systém tak možno postupne dimenzovať podľa aktuálnej spotreby teplej vody alebo neskôr rozšíriť pri zvýšenej potrebe.

Aký je rozdiel medzi pripojovacou sadou pre 1. kolektor a pre ďalší kolektor?
Sada pre prvý kolektor obsahuje kompletné hydraulické prepojenie vrátane vstupu a výstupu do rozvodov smerujúcich do domu a základnú montážnu konzolu pre celý rad. Sada pre každý ďalší kolektor v tom istom rade obsahuje iba prepojovacie a rozširujúce diely potrebné na pripojenie susedného kolektora bez duplicity už osadených prvkov – je teda lacnejšia a rieši len rozšírenie existujúceho radu.

Je nutná pravidelná údržba?
Odporúča sa ročná kontrola tlaku v okruhu, stavu expanznej nádoby, tesnosti spojov a funkčnosti čerpadla, ideálne pri bežnej ročnej servisnej prehliadke vykurovacieho systému.

Záruka

Na produkty značky Buderus sa vzťahuje záruka podľa všeobecných obchodných podmienok predajcu a záručných podmienok výrobcu Bosch Thermotechnik GmbH. Presnú dĺžku záruky a podmienky jej uplatnenia nájdete v priloženej záručnej dokumentácii k výrobku alebo si ich vyžiadajte u nášho zákazníckeho servisu pred kúpou.
