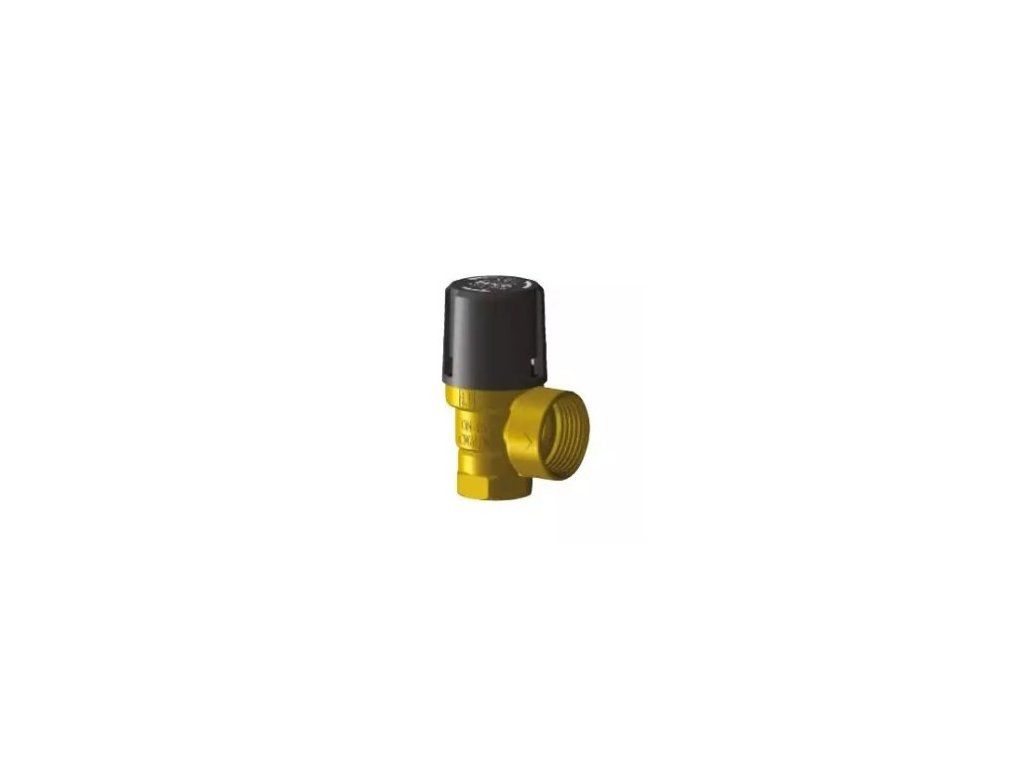

Poistný ventil pre vykurovanie - 1"Fx5/4"F; Kv 0,684; 1bar; KD25 DUCO IVAR.PV KD

Podrobný popis

Poistný ventil IVAR.PV KD, 1"Fx5/4"F, s nastaveným otváracím pretlakom 1 bar.

Ide o poslednú poistku vykurovacieho okruhu proti pretlaku. Kým je tlak v systéme v norme, ventil zostáva uzavretý; ak z akéhokoľvek dôvodu (napr. porucha regulácie kotla, tepelná rozťažnosť vody bez funkčnej expanznej nádoby) tlak prekročí nastavenú hranicu, ventil automaticky vypustí časť kvapaliny a chráni tak kotol, nádrž aj ostatné komponenty pred poškodením alebo haváriou. Kryt nad nastavovacím mechanizmom bráni tomu, aby si nastavenie mohol svojvoľne zmeniť niekto nepovolaný.

Prečo siahnuť práve po tomto ventile

• Certifikovaná bezpečnostná súčiastka - spĺňa požiadavky európskej smernice pre tlakové zariadenia a je testovaný podľa STN EN ISO 4126, takže sa na jeho funkciu môžete spoľahnúť aj pri revízii.
• Silikónové tesnenie odolné teplu - na rozdiel od bežnej gumy sa nepriľne k sedlu ani po rokoch vystavenia vysokej teplote vykurovacej vody, takže ventil nekorodne a zostáva funkčný.
• Kontrola bez demontáže - otočením ovládacej hlavice viete kedykoľvek ručne overiť funkčnosť ventilu a zároveň prepláchnuť prípadné usadeniny zo sedla.
• Presné krytie celého rozsahu inštalácií - šesť veľkostí (DN15-DN50) a jedenásť otváracích tlakov od 0,5 do 10 bar pokrýva prakticky každý bežný domový aj priemyselný kotol.

Technické parametre

• Pripojenie: 1"Fx5/4"F
• Menovitá svetlosť: DN 25
• Nastavený otvárací pretlak: 1 bar
• Prietokový súčiniteľ Kv: 0,684
• Tlaková trieda: PN 16 / PN 10
• Prevádzková teplota: od -10 °C do +120 °C
• Tlak pri úplnom otvorení: približne 1,1-násobok nastaveného pretlaku
• Najmenší prietokový prierez: 380 mm2
• Súčiniteľ výtoku (alfa w): 0,740
• Materiálové vyhotovenie: telo mosadz CW617N, tesnenie kužeľa silikón, membrána EPDM
• Zhoda s normou: STN EN ISO 4126

Ako ventil funguje

Vnútri ventilu pôsobí tlak systému proti sile kalibrovanej pružiny. Kým tlak neprekročí hodnotu, na ktorú je pružina nastavená, zostáva prietokový kanál uzavretý. Po prekročení tejto hranice sa kanál naplno otvorí (jeho priemer je zámerne rovnaký alebo väčší než pripojenie na vstupe, aby odtok stihol tlak skutočne znížiť) a po poklese tlaku späť do bezpečného pásma sa ventil sám dotesní.

Na čo myslieť pri montáži

Poistný ventil je bezpečnostný prvok tlakového zariadenia - jeho výber (dimenzovanie) aj samotnú inštaláciu preto necháva zákon na osobu s príslušnou odbornou spôsobilosťou, nejde o bežnú svojpomocnú montáž.

• Šípka odliata na tele ventilu ukazuje jediný správny smer prietoku - pri montáži ju rešpektujte.
• Miesto pripojenia by malo byť čo najbližšie k zdroju tepla, najviac do 1 meter od neho, a to na privádzacej vetve alebo priamo na hornej časti kotla/nádrže.
• Medzi ventilom a zdrojom tepla sa nesmie nachádzať žiadny prvok, ktorý by sa dal zavrieť alebo odpojiť (napr. uzatvárací kohút) - inak by ventil v prípade potreby nemohol plniť svoju funkciu.
• Rozvody sa pred spustením do prevádzky zvyknú prepláchnuť, na to sa však poistný ventil nesmie využívať.
• Ak sa v okolí ventilu spája potrubie zváraním či spájkovaním, osaďte ho radšej až po dokončení týchto prác, aby sa teplom nepoškodilo jeho tesnenie.

Najčastejšie otázky

• Podľa čoho zvoliť otvárací pretlak? Riaďte sa maximálnym prípustným tlakom zdroja tepla (údaj nájdete v dokumentácii kotla alebo zásobníka) a výber si nechajte overiť odborníkom, ktorý vám bude systém aj zapájať.
• Zvládne montáž bežný šikovný domáci majster? Pri tomto konkrétnom prvku nie - ide o poistný ventil s bezpečnostnou funkciou, montáž patrí do rúk osoby s odbornou spôsobilosťou.
• Musí ma znepokojiť, že z ventilu občas odkvapká trocha vody? Nie, ojedinelé odpustenie malého množstva je súčasť normálnej funkcie. Trvalý únik alebo súvislé kvapkanie už je signálom na kontrolu servisom.
• Dá sa overiť, že ventil ešte funguje? Áno, otočením ovládacej hlavice vyvoláte ručné odpustenie, ktorým si funkčnosť ventilu overíte a zároveň prepláchnete usadeniny zo sedla.
