Súprava pre fotovoltaický ohrev vody GETI GWH02D 2275W PV Trina

Podrobný popis

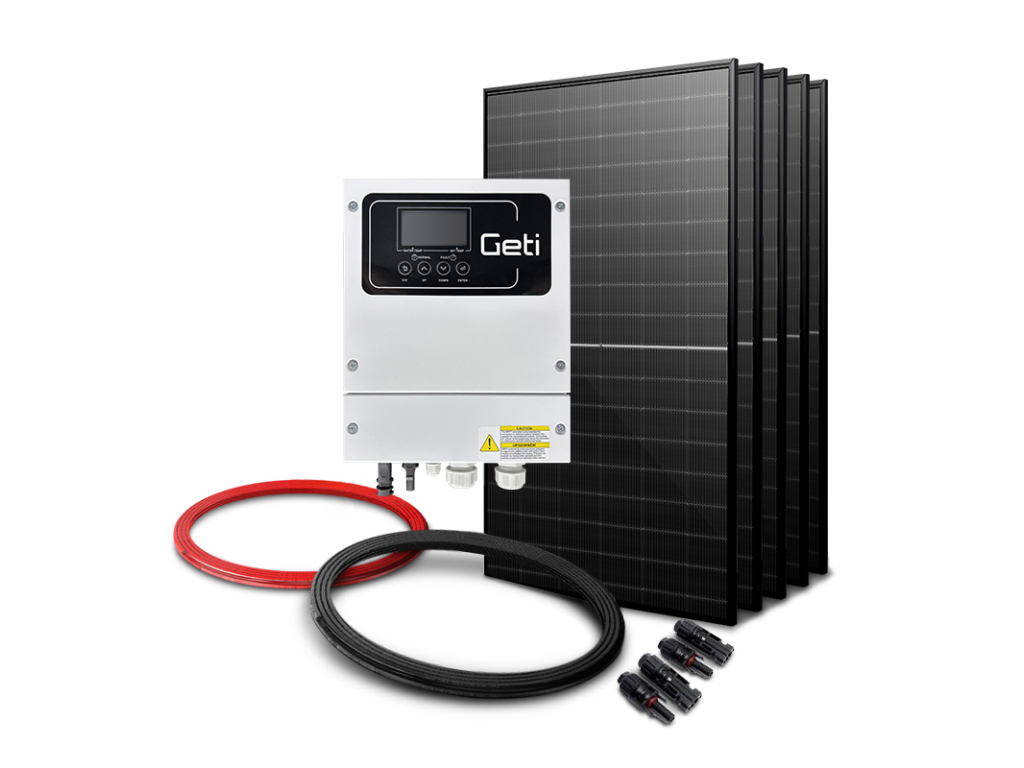

<br/> Súprava na jednoduchú inštaláciu ohrevu vody v kotloch a iných zariadeniach.<br/><br/>Súprava sa skladá z 5 monokryštalických panelov Trina ( 5x 04280478 ) s výkonom 455 W každý, regulátora GETI GWH02D 4000 W ( 1x 04291121 ) a kompletnej 25-metrovej kabeláže ( 25x 04290190 + 25x 04290189 ) s pripojenými konektormi MC4 ( 2x 03360241 + 2x 03360240 ).<br/><br/>Upozornenie: Menič GETI GWH je vhodný len pre odporové záťaže s bimetalovým termostatom (nie je vhodný pre elektronicky riadené termostaty!).<br/> Výstup meniča (L, N) nesmie byť pripojený k elektrickej sieti alebo uzemneniu! Výstup meniča sa nesmie pripojiť k systému TN-C.<br/><br/><br/>Menič je vybavený veľkým prehľadným LED displejom, 3m teplotným snímačom a nezávislým nastavením teploty pre ohrev vody z FV aj zo siete. Menič GETI má aj funkciu núteného ohrevu. Menič je kompatibilný s väčšinou kotlov na trhu.<br/><br/>Systém je jednoduchý , vyžaduje len pripojenie príslušného počtu FV panelov s maximálnym výkonom 4000 W s prevádzkovým napätím 160 ~ 350 V DC, sieťovým napätím 230 C AC a pripojenie odporovej záťaže, napr. vykurovacieho telesa, elektrického kotla, elektrického radiátora alebo podlahového vykurovania a ističov.<br/><br/>Jednosmerný prúd generovaný v paneloch, ktorý sa nedá privádzať priamo do vykurovacieho zariadenia, sa v meniči mení na striedavý prúd, ktorý sa môže použiť na napájanie vykurovacieho zariadenia.<br/><br/>Maximálny výkon systému je 4 000 W. Menič má prioritný vstup z fotovoltických panelov a v prípade nedostatku energie na týchto paneloch je systém zálohovaný striedavým prúdom 230 V zo siete.<br/><br/>Ide o nadrozmernú položku. Dodacia lehota od vytvorenia objednávky sa môže predĺžiť o 3 - 4 pracovné dni.<br/><br/><br/>Parametre produktu:<br/><br/>- Solárny striedač pre ohrev teplej vody s odporovou záťažou (vykurovacie teleso, kotol)<br/>- snímač teploty<br/>- samostatné nastavenie teploty pre ohrev vody z fotovoltaickej alebo striedavej siete<br/>- automatické prepínanie medzi sieťami (FV / 230V AC sieť)<br/>- prevádzkové režimy: iba FV ako ostrovný systém alebo alebo automatický režim FV + sieť<br/>- tichá prevádzka pre pasívne chladenie<br/>- efektívne monitorovanie maximálneho výkonu panelov pomocou MPPT<br/>- vysoká účinnosť > 99 %<br/><br/>Striedač GETI GWH02D je vybavený prehľadným LED displejom, ktorý informuje používateľa o aktuálnych a nastavených hodnotách:<br/><br/>- Indikácia ohrevu vody z FV panelov<br/>- Indikácia ohrevu vody zo siete 230 V AC<br/>- Aktuálna a nastavená teplota vody (PV,AC)<br/>- Výkon PV<br/>- PV napätie<br/>- indikácia porovnania<br/>- indikácia chybového stavu<br/><br/>Technické parametre:<br/><br/>- Vstupné napätie (VDC): 160 až 350 (VDC)<br/>- Vstupné napätie (VAC): 230 V AC<br/>- výstupné napätie [VAC]: 0-260 VAC (VAC)<br/>- Maximálny výkon: 4000 W<br/>- Vstupný prúd PV: 20 A max.<br/>- 20A max.<br/>- Typ záťaže: odporová s bimetalovým termostatom (nie je vhodná pre elektronicky riadené termostaty!)<br/>- Hodnota odporovej záťaže nesmie byť menšia ako 13 Ohm<br/>- Funkcia MPPT: ÁNO<br/>- Pripojenie PV panelov: sériové alebo sériovo-paralelné<br/>- Prioritný vstup: PV panely<br/>- záložný vstup: sieť 230 V AC<br/>- prevádzková teplota: -25 °C ~ +55 °C<br/>- účinnosť: > 99 %<br/>- Dĺžka teplotného snímača: 3 m<br/>- chladenie: pasívne<br/>- ochrana proti skratu na vstupe<br/>- ochrana proti prehriatiu<br/>- Pripojenie vstupu PV panelu: konektory MC4<br/>- Vstupné pripojenie 230 V AC: skrutkovacia svorka<br/>- Pripojenie výstupu 230 V AC: skrutková svorka<br/>- Materiál: hliník + kov<br/>- stupeň ochrany: IP65<br/>- Rozmery d x š x v [mm]: 255 x 201 x 95 mm<br/>- hmotnosť: 3 kg<br/><br/>Fotovoltaický panel 455 W Trina Solar<br/><br/>Technické parametre:<br/><br/>- Menovitý výkon: 455 W<br/>- typ: typ N, Topcon, monokryštalický<br/>- účinnosť modulu: 22,8 %<br/>- maximálny prúd (Imp): 10,11 A<br/>- maximálne napájacie napätie (Vmp): 45 V<br/>- napätie naprázdno (Voc): 53,4 V<br/>- skratový prúd (ISC): 10,77 A<br/>- Maximálne systémové napätie: 1500 VDC (IEC)<br/>- Typ konektora: kompatibilný s MC4/MC4<br/>- Predné sklo: 1,6 mm tepelne zosilnené sklo s vysokou priehľadnosťou<br/>- stupeň ochrany: IP68<br/>- Počet článkov: 144<br/>- Rozmery: 1762 x 1134 x 30 mm<br/>- hmotnosť: 21 kg<br/>- rám: eloxovaná hliníková zliatina<br/>- farba rámu: čierna<br/><br/><br/>POZOR! Systém je určený len na odporové zaťaženie.<br/><br/>- Odporúča sa, aby inštaláciu a zapojenie vykonal len elektrikár s príslušnou kvalifikáciou na prácu s elektrickými zariadeniami a skúsenosťami s fotovoltickými systémami.<br/><br/>Súprava obsahuje:<br/><br/>5 monokryštalických fotovoltaických panelov Trina 455Wp<br/>Solárny regulátor GETI GWH02D<br/>Súprava káblov 25 metrov<br/>Konektory MC4<br/>Inštalačný návod<br/><br/><img src="https://img.tipa.eu/fotocache/gallery/images/gallery/clanky/seznamProdDet.jpg" width="500" height="500" alt="" /><img src="https://img.tipa.eu/fotocache/gallery/images/gallery/clanky/mapaProdDet.jpg" width="500" height="500" align="top" alt="" />
