Tepelné čerpadlo flexoTHERM exclusive VWF 57/4 Modul VWZ NC 11 pre pasívne chladenie Regulátor sensoCOMFORT 720 Internetová brána VR 940f
Kód: 0010020695Podrobný popis
Tepelné čerpadlo Vaillant flexoTHERM exclusive VWF 57/4 s modulom pasívneho chladenia VWZ NC 11

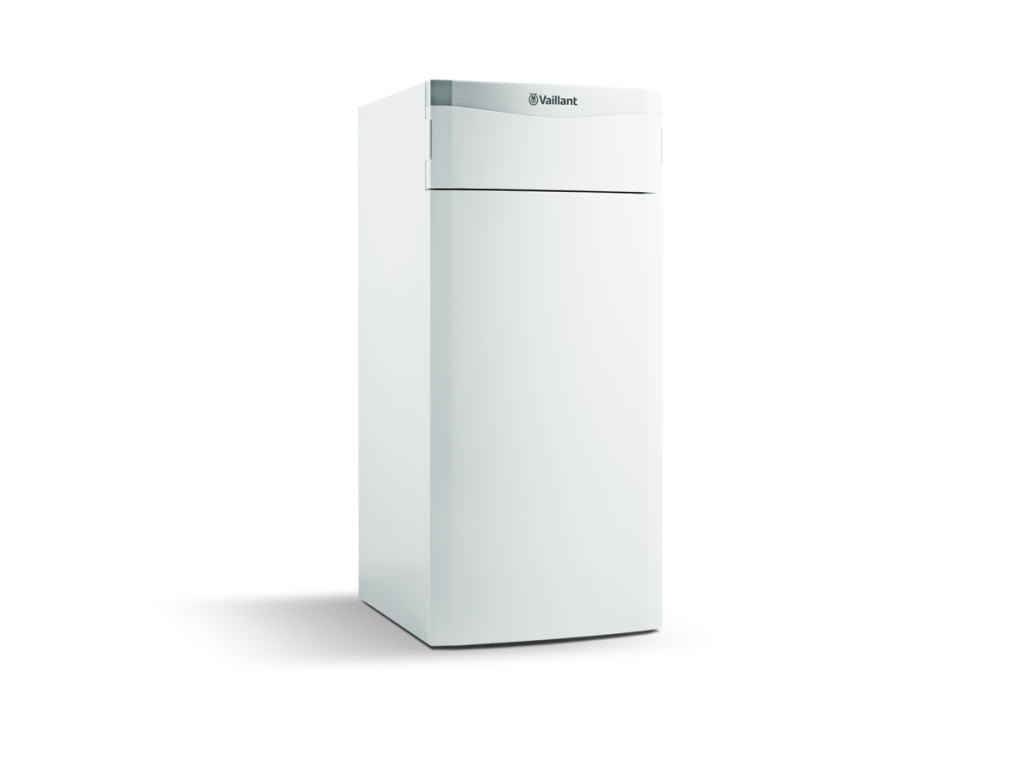

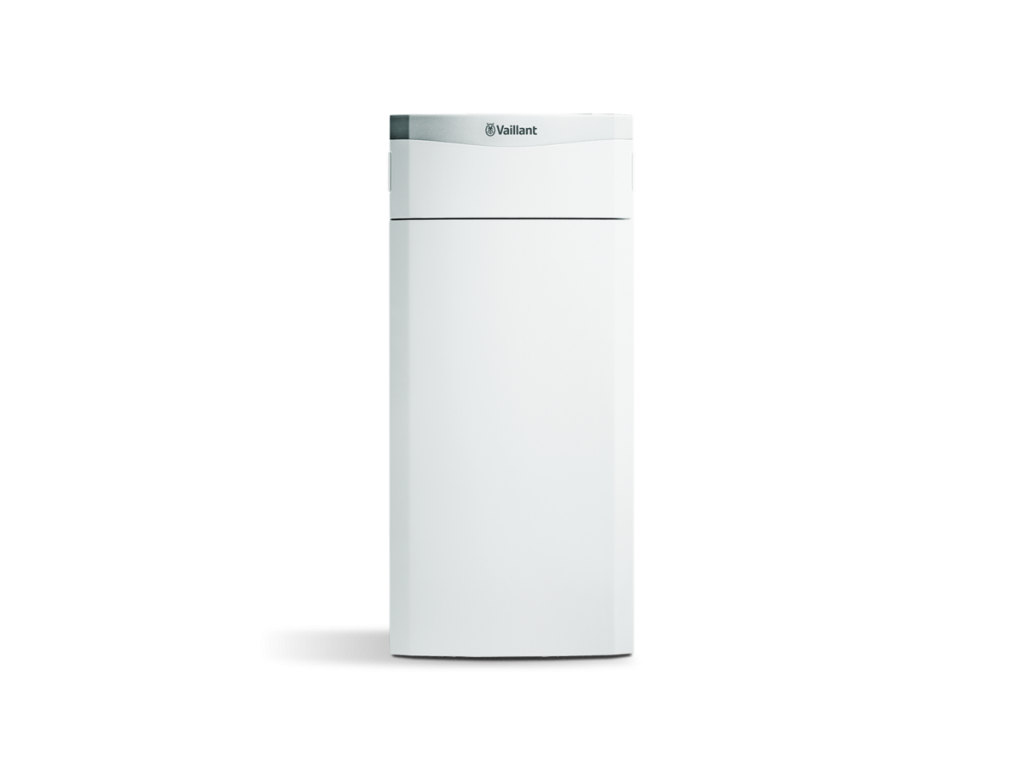

Vaillant flexoTHERM exclusive VWF 57/4 je najmenší model rady flexoTHERM exclusive – tepelné čerpadlo zem/voda (soľanka/voda), celé inštalované vo vnútri budovy v jedinej bielej skrini s rozmermi 1183 × 595 × 600 mm (výška × šírka × hĺbka). Von z domu vedie iba potrubie s nemrznúcou soľankou do zemného kolektora alebo geotermálneho vrtu, prípadne k studni pri variante voda/voda. Táto konkrétna zostava naviac obsahuje modul pasívneho chladenia Vaillant VWZ NC 11, ktorý v lete premení tú istú vykurovaciu sústavu (podlahovku alebo fancoily) na jemný a mimoriadne úsporný chladiaci systém.
Vykurovací výkon a základné parametre VWF 57/4
- Vykurovací výkon pri B0/W35 (ΔT 5 K, EN 14511): 5,28 kW
- Príkon pri B0/W35: cca 1,20 kW
- COP (topný faktor) pri B0/W35: 4,41
- Chladivo: R410A
- Rozmery skrine: 1183 mm (v) × 595 mm (š) × 600 mm (h)
- Hmotnosť zostavy (čerpadlo + modul VWZ NC 11): cca 160 kg
- Energetická trieda vykurovania: A+++ pri 35 °C / A++ pri 55 °C
- Regulácia: ekvitermický regulátor sensoCOMFORT (VRC 720) v cene balenia
- Internetová brána: VR 940f s aplikáciou myVAILLANT
Modul pasívneho chladenia VWZ NC 11 – ako funguje
Pasívne chladenie (tzv. „natural cooling") nevyužíva kompresor ani obrátený chladiaci okruh ako pri klasickej klimatizácii – iba chladnú soľanku prúdiacu zo zemného vrtu alebo kolektora, ktorá má aj v lete stabilnú teplotu okolo 10 – 15 °C. Modul VWZ NC 11 obsahuje doskový výmenník, elektricky riadený trojcestný ventil so servopohonom a reguláciu rosného bodu, ktorá privádza chladnú soľanku priamo do vykurovacieho okruhu (podlahové vykurovanie, prípadne fancoily) a súčasne stráži, aby na potrubí ani podlahe nekondenzovala vlhkosť. Vďaka tomu je prevádzka mimoriadne tichá a energeticky nenáročná – spotrebúva sa iba elektrina na obehové čerpadlo a riadiacu elektroniku, žiadny kompresor sa nezapína. Rozsah nastavenia teploty je orientačne 7 až 24 °C, výkon chladenia modulu sa pohybuje v rozmedzí cca 5 – 11 kW podľa podmienok a dimenzovania vykurovacej/chladiacej sústavy. Modul je vhodný pre médium s glykolom, nie pre okruh s etanolom.
Výsledkom nie je plnohodnotná klimatizácia s výrazným poklesom teploty, ale príjemné zníženie teploty v interiéri o niekoľko stupňov oproti vonkajšej teplote počas horúcich letných dní – ideálne do spálne či obývačky, kde stačí jemné a tiché dochladenie bez prievanu klimatizačnej jednotky.
Regulátor sensoCOMFORT 720 a internetová brána VR 940f
Ekvitermický regulátor sensoCOMFORT (rad VRC 720) riadi vykurovací aj chladiaci režim, prepína automaticky medzi vykurovaním v zime a pasívnym chladením v lete podľa nastavených programov a vonkajšej/vnútornej teploty. Internetová brána VR 940f pripojí systém na domácu WiFi sieť a sprístupní ho cez bezplatnú aplikáciu myVAILLANT – z telefónu tak môžete sledovať a meniť teploty, časové programy vykurovania aj chladenia, prepínať prevádzkové režimy a v prípade poruchy dostanete upozornenie priamo do mobilu.
Príprava teplej úžitkovej vody
Model VWF 57/4 sa kombinuje so samostatným stojatým zásobníkovým ohrievačom TÚV Vaillant (napr. uniSTOR alebo actoSTOR), ktorého objem sa volí podľa počtu obyvateľov a kúpeľní v domácnosti – pri menšom rodinnom dome zvyčajne postačuje zásobník s objemom 150 – 200 litrov.
Inštalácia a zemný zdroj tepla
Pre výkon 5,28 kW postačuje spravidla kratší geotermálny vrt (orientačne 60 – 90 m podľa geologického posudku) alebo plošný zemný kolektor s primeranou plochou pozemku. Ten istý zemný zdroj slúži v zime na vykurovanie aj v lete na pasívne chladenie cez modul VWZ NC 11 – nie je teda potrebný žiadny ďalší vonkajší chladiaci okruh ani jednotka. Návrh hĺbky vrtu či dĺžky kolektora by mala spracovať odborná projekčná firma na základe tepelnej straty domu a plánovaného letného chladiaceho výkonu. Uvedenie do prevádzky, vrátane modulu pasívneho chladenia, vykonáva výhradne autorizovaný servisný technik Vaillant, čo je podmienkou platnosti záruky.
Kompatibilné príslušenstvo
- Zásobníkové ohrievače TÚV Vaillant uniSTOR / actoSTOR rôznych objemov
- Zmiešavací modul pre druhý vykurovací okruh
- Diaľkové priestorové ovládanie / izbový snímač teploty pre presnejšie riadenie vykurovania aj chladenia
- Sada pre riadenie fotovoltaiky (smart grid ready)
Pre koho je táto zostava vhodná
Táto kombinácia je ideálna pre menšie a stredné novostavby s podlahovým vykurovaním, kde investor okrem spoľahlivého celoročného vykurovania a prípravy TÚV ocení aj možnosť jemného letného dochladenia bez ďalšej klimatizačnej jednotky, dodatočných vonkajších komponentov či zvýšenej spotreby elektriny typickej pre aktívne (kompresorové) chladenie.
Časté otázky (FAQ)
Čím sa pasívne chladenie líši od klimatizácie?
Nepoužíva kompresor ani obrátený chladiaci okruh, iba chladnú soľanku zo zeme – je tichšie a úspornejšie, no dosahuje miernejší chladiaci efekt (spravidla niekoľko stupňov pod vonkajšiu teplotu, nie hlbokú klimatizáciu).
Musím dokupovať ďalšiu vonkajšiu jednotku pre chladenie?
Nie, modul VWZ NC 11 využíva ten istý zemný zdroj a tú istú vykurovaciu sústavu (podlahovku/fancoily) ako v zime na vykurovanie.
Cez čo sa chladenie distribuuje do miestností?
Najčastejšie cez podlahové vykurovanie, prípadne cez vhodne dimenzované fancoily.
Rieši modul kondenzáciu vlhkosti?
Áno, obsahuje reguláciu rosného bodu, ktorá chráni podlahu a potrubie pred zrážaním vlhkosti pri chladení.
Kto vykoná montáž a uvedenie do prevádzky?
Zemné práce zabezpečí špecializovaná vrtná firma, samotné zapojenie čerpadla aj modulu chladenia a spustenie systému musí vykonať autorizovaný servisný partner Vaillant.
Tichá prevádzka a technológia Sound Safe
Rovnako ako celá rada flexoTHERM exclusive nemá ani tento model vonkajšiu jednotku ani vonkajší ventilátor – prevádzka je vďaka akusticky odizolovanej skrini (technológia Sound Safe) veľmi tichá, a to platí aj v letnom režime pasívneho chladenia, kedy beží iba obehové čerpadlo bez akéhokoľvek kompresorového hluku typického pre klasické klimatizácie.
Servis a záruka
Tepelné čerpadlo aj modul pasívneho chladenia musí uviesť do prevádzky výhradne autorizovaný servisný partner Vaillant, ktorý nastaví reguláciu pre oba režimy (vykurovanie aj chladenie) a skontroluje funkčnosť rosného bodového čidla. Pravidelná ročná servisná prehliadka je odporúčaná pre dlhú životnosť zariadenia a je zvyčajne podmienkou predĺženej záruky. Vďaka internetovej bráne VR 940f môže servisný technik v mnohých prípadoch overiť prevádzkové hodnoty na diaľku.
Uvedené parametre vychádzajú z technickej dokumentácie Vaillant (inštalačný návod flexoTHERM exclusive VWF 57 – 197/4, inštalačný návod modulu pasívneho chladenia VWZ NC 11/4, energetický štítok podľa nariadenia EÚ 811/2013). Presný výkon vykurovania aj chladenia v konkrétnej stavbe závisí od dimenzovania zemného zdroja a vykurovacej/chladiacej sústavy.
Dodatočné parametre
| Kategória: | Tepelné čerpadlá zem-voda |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 160 kg |
| Typ tepelného čerpadla: | Zem/voda (soľanka/voda) s modulom pasívneho chladenia |
| Vykurovací výkon (B0/W35): | 5,28 kW |
| COP (B0/W35): | 4,41 |
| Chladivo: | R410A |
| Modul pasívneho chladenia: | VWZ NC 11 (5-11 kW, rozsah 7-24°C) |
| Energetická trieda vykurovania: | A+++ (35°C) / A++ (55°C) |
| Rozmery (V׊×H): | 1183 × 595 × 600 mm |
| Regulátor: | sensoCOMFORT 720 (VRC 720) |
| Internetová brána: | VR 940f / myVAILLANT |
