Vaillant aguaFLOW exclusive VPM 40/45/2 W - modul na prípravu teplej vody

Podrobný popis

Vaillant aguaFLOW exclusive VPM 40/45/2 W – výkonnejší modul na hygienickú prípravu teplej vody

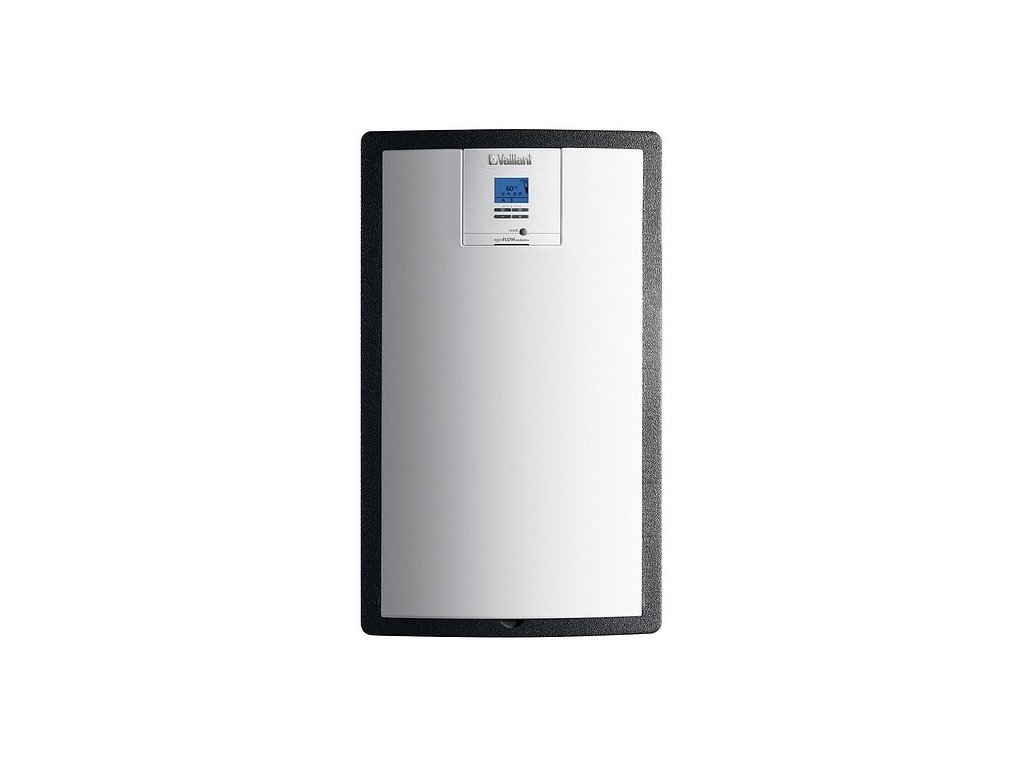

Vaillant aguaFLOW exclusive VPM 40/45/2 W (objednávacie číslo výrobcu 0010015138) je najvýkonnejší člen rodiny čerstvovodných staníc aguaFLOW exclusive určených na prietokovú (hygienickú) prípravu teplej úžitkovej vody v kombinácii s akumulačným zásobníkom vykurovacej vody. Tam, kde menší model VPM 30/35/2 W postačuje pre bežný rodinný dom, je tento výkonnejší variant určený predovšetkým pre väčšie rodinné domy s viacerými kúpeľňami, bytové domy, penzióny, malé prevádzky so spoločnými sprchami alebo objekty so súčasným odberom teplej vody z viacerých miest naraz. Vďaka vyššiemu výkonu výmenníka a silnejšiemu obehovému čerpadlu dokáže modul udržať stabilnú teplotu teplej vody aj pri výraznejšom a premenlivom odbere, čo je typické práve pre viacpodlažné bytové objekty.

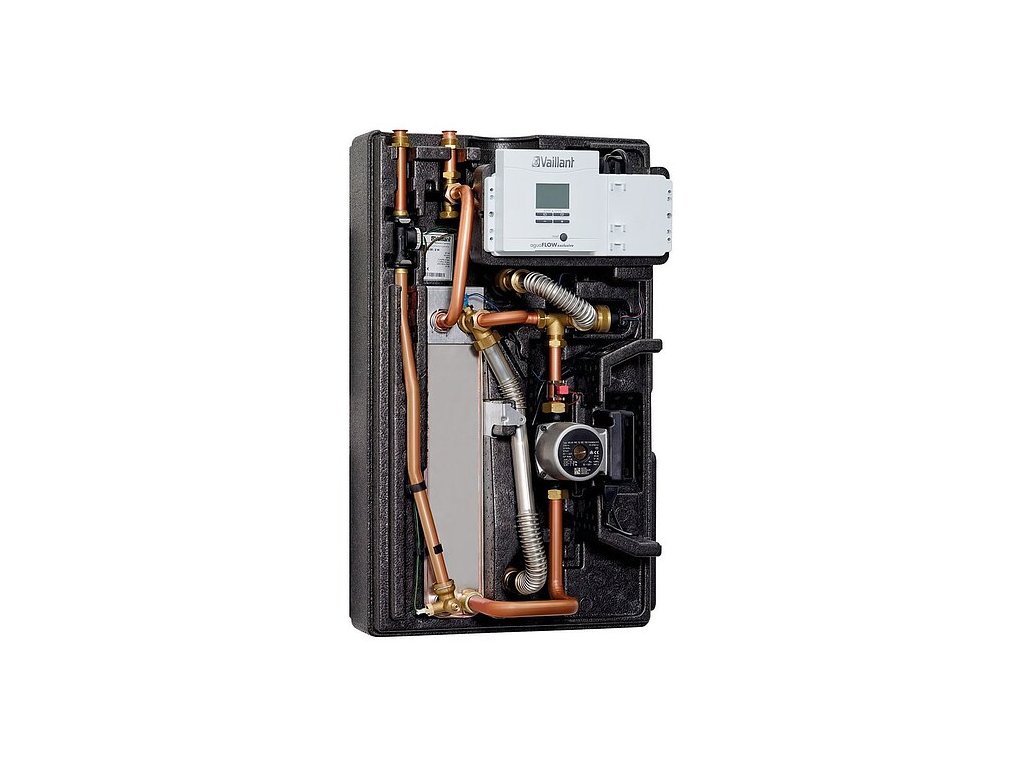

Podobne ako pri menšom súrodencovi ide o zariadenie bez akéhokoľvek uskladneného objemu pitnej vody vo vnútri – teplá voda vzniká výhradne v momente odberu prechodom cez doskový výmenník tepla z nehrdzavejúcej ocele, kde teplo z akumulačnej nádrže vykurovacej vody prechádza na stranu pitnej vody bez priameho kontaktu oboch médií. Táto koncepcia eliminuje riziko množenia baktérie legionely, ktoré je spojené s dlhodobým skladovaním väčšieho objemu vlažnej vody v klasických zásobníkových ohrievačoch.

Výkonové parametre a princíp činnosti

Označenie „40/45" udáva výkon v litroch za minútu: pri nastavenej výstupnej teplote 60 °C modul dodáva kontinuálny prietok približne 40 l/min, pri 65 °C približne 45 l/min. To zodpovedá súčasnému napusteniu približne dvoch až troch sprchovacích kútov alebo jednej väčšej vane spolu s kuchynským drezom bez znateľného poklesu teploty či tlaku. Integrovaný vysokocitlivý prietokový snímač spolu s rýchlou elektronickou reguláciou zaisťuje, že aj pri náhlej zmene odberu (napríklad pri súčasnom spustení druhej sprchy) sa teplota v priebehu okamihu prispôsobí a stabilizuje bez nepríjemných teplotných výkyvov.

Nastaviteľný rozsah výstupnej teploty je 40 – 75 °C, pričom modul disponuje aj funkciou periodickej tepelnej dezinfekcie pri cca 70 °C ako doplnkovou ochranou rozvodov teplej vody. Riadiaca elektronika komunikuje cez zbernicu eBUS so zdrojom tepla a systémovým regulátorom Vaillant, takže celý systém (kotol/tepelné čerpadlo + zásobník + modul aguaFLOW) funguje ako jeden logický celok s jednotným ovládaním a diagnostikou z jedného miesta.

Elektrická časť a výkon čerpadla

Vzhľadom na vyšší hydraulický výkon je modul VPM 40/45/2 W vybavený výkonnejším vysokoúčinným obehovým čerpadlom s max. príkonom približne 227 W (oproti cca 87 W pri menšom modeli VPM 30/35/2 W), čo zodpovedá vyššiemu prietoku vykurovacej vody potrebnému na dosiahnutie deklarovaného výkonu. Napriek vyššiemu príkonu ide o čerpadlo triedy s vysokou účinnosťou, ktoré sa automaticky prispôsobuje aktuálnej prevádzkovej potrebe a nepracuje zbytočne na plný výkon, keď nie je odoberaná teplá voda.

Montáž, pripojenie a priestorové nároky

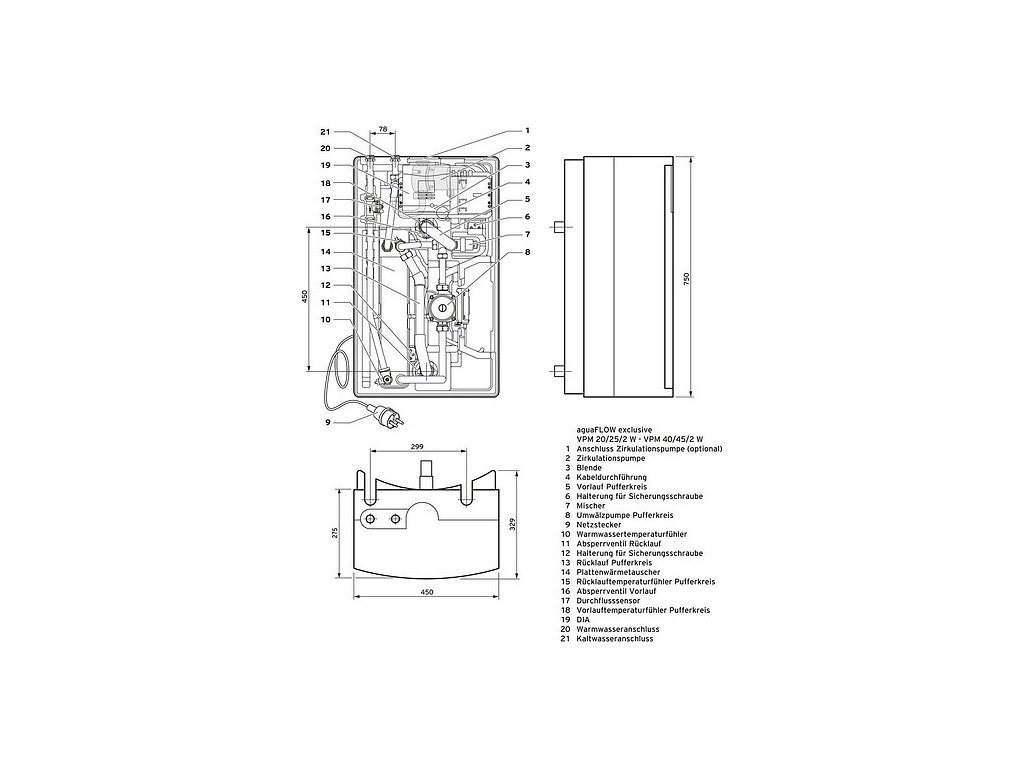

Rovnako ako menší model, aj VPM 40/45/2 W je možné namontovať dvoma spôsobmi – priamo na akumulačný zásobník (typicky rad allSTOR exclusive) pomocou rýchlospojkového systému, alebo samostatne na stenu s prepojením vykurovacím potrubím k zásobníku, čo sa využíva najmä pri modernizáciách kotolní alebo tam, kde priestorové usporiadanie neumožňuje priamu montáž. Pripojovacie rozmery zostávajú zhodné s ostatnými modelmi radu – G 1" pre vykurovací prívod a spiatočku, G 3/4" pre teplú a studenú vodu vrátane prípadnej cirkulácie.

Kaskádové zapojenie pre väčšie objekty

Pri objektoch s ešte vyššou požiadavkou na súčasný odber (napríklad viacpodlažné bytové domy, internáty, väčšie prevádzky) je možné zapojiť až štyri moduly aguaFLOW exclusive do spoločnej kaskády. Systém automaticky rozdeľuje záťaž medzi jednotlivé jednotky a v prípade potreby postupne pripája ďalšie moduly tak, aby bol vždy zabezpečený dostatočný výkon bez zbytočného opotrebovania nevyužívaných staníc. Každý ďalší modul v kaskáde (okrem prvého, tzv. master modulu) vyžaduje samostatný kaskádový elektrický ventil, ktorý je dostupný ako samostatné príslušenstvo a zabezpečuje správne hydraulické prepínanie medzi jednotlivými modulmi.

Technické charakteristiky

Kompatibilné komponenty a odporúčaná zostava

Modul VPM 40/45/2 W je koncipovaný predovšetkým pre spoluprácu so zásobníkmi radu allSTOR exclusive a zdrojmi tepla Vaillant – kondenzačnými kotlami ecoTEC plus/pro/exclusiv, kaskádovými kotlami ecoCRAFT, tepelnými čerpadlami aroTHERM, prípadne v kombinácii so solárnym modulom auroFLOW pri systémoch so solárnou podporou prípravy teplej vody. Systémový regulátor (napr. sensoCOMFORT 720 alebo multiMATIC 700) následne cez zbernicu eBUS zjednocuje ovládanie celej zostavy vrátane časových programov ohrevu a nastavenia komfortných a úsporných režimov.

Prínosy pre prevádzkovateľa objektu

• Vyšší komfort pri súčasnom odbere – vhodné tam, kde sa v jednom čase používa viacero kúpeľní alebo sprchovacích kútov.
• Zníženie prevádzkových nákladov – oproti udržiavaniu veľkého objemu teplej vody v zásobníku sa ohrieva len skutočne odobraté množstvo.
• Vyššia hygienická bezpečnosť – minimalizácia rizika legionely vďaka absencii skladovanej teplej vody v module.
• Modulárna škálovateľnosť – možnosť dodatočného rozšírenia o ďalšie moduly formou kaskády pri raste požiadaviek objektu.
• Jednoduchá integrácia – plná komunikácia s existujúcim systémom Vaillant cez eBUS bez potreby samostatnej nadradenej regulácie.

Montážne odporúčania

Vzhľadom na vyšší výkon modulu je pri návrhu systému dôležité správne dimenzovať aj zdroj tepla a akumulačnú nádrž tak, aby bola v hornej vrstve zásobníka k dispozícii dostatočne vysoká teplota a objem vykurovacej vody zodpovedajúci plánovanému súčasnému odberu teplej vody. Inštaláciu, uvedenie do prevádzky aj nastavenie parametrov (cieľová teplota, dezinfekčný cyklus, prípadné zaradenie do kaskády) musí vykonať kvalifikovaný technik zaškolený na produkty Vaillant. Odporúča sa tiež posúdiť kvalitu vstupnej vody a v prípade zvýšenej tvrdosti zvážiť inštaláciu úpravy vody pred modulom, čím sa predĺži životnosť doskového výmenníka.

Údržba

V rámci pravidelnej ročnej servisnej prehliadky sa u tohto modulu kontroluje najmä:

• stav a účinnosť doskového výmenníka (riziko usadenín vodného kameňa je pri vyššom prietoku o niečo výraznejšie),
• funkčnosť prietokového snímača a rýchlosť regulačnej odozvy,
• tesnosť hydraulických spojov na strane vykurovacej aj pitnej vody,
• chod a hlučnosť obehového čerpadla,
• správnosť nastavenia a priebehu tepelnej dezinfekcie.

Pri poklese výkonu je najčastejšou príčinou zanesenie výmenníka vodným kameňom, ktoré sa odstraňuje odborným chemickým prepláchnutím bez nutnosti výmeny celého zariadenia.

Prečo zvoliť práve výkonový model VPM 40/45/2 W

Tam, kde je predpoklad súčasného odberu teplej vody z viacerých miest – väčšia rodina s viacerými kúpeľňami, bytový dom, malá prevádzka s viacerými sprchami – predstavuje výkonnejší modul aguaFLOW exclusive VPM 40/45/2 W investíciu, ktorá zaistí stabilný komfort bez kompromisov. Vyšší výkon zároveň znamená väčšiu rezervu do budúcna, ak sa nároky na odber teplej vody v objekte časom zvýšia, napríklad pri prístavbe alebo zmene spôsobu využívania budovy.

Časté otázky

Postup uvedenia modulu do prevádzky – krok za krokom

Správne uvedenie modulu VPM 40/45/2 W do prevádzky je nevyhnutným predpokladom pre dosiahnutie deklarovaného výkonu a spoľahlivej dlhodobej prevádzky. Servisný technik pri tejto činnosti postupuje spravidla nasledovne:

1. Kontrola hydraulického zapojenia – overenie správneho pripojenia prívodu a spiatočky vykurovacej vody (G 1") aj strany pitnej vody (G 3/4"), vrátane smeru prietoku a tesnosti všetkých spojov.
2. Napustenie a odvzdušnenie systému – naplnenie primárnej (vykurovacej) aj sekundárnej (pitnej) strany modulu, dôkladné odvzdušnenie výmenníka a čerpadla, aby nedochádzalo k hlučnej prevádzke alebo zníženému výkonu.
3. Elektrické pripojenie a komunikácia – zapojenie napájania 230 V a prepojenie modulu cez zbernicu eBUS so zdrojom tepla a systémovým regulátorom.
4. Konfigurácia parametrov – nastavenie cieľovej teploty teplej vody, teploty tepelnej dezinfekcie, prípadne parametrov kaskády, ak je modul jej súčasťou.
5. Funkčná skúška – simulácia rôznych úrovní odberu teplej vody a overenie, že modul udržiava stabilnú teplotu v celom deklarovanom rozsahu výkonu.
6. Odovzdanie používateľovi – zaškolenie na základnú obsluhu, vysvetlenie zobrazovaných hodnôt na displeji a odovzdanie dokumentácie k zariadeniu.

Typické chyby pri návrhu a montáži a ako sa im vyhnúť

Pri projektovaní a montáži väčších inštalácií s modulom VPM 40/45/2 W sa opakovane vyskytuje niekoľko chýb, ktorým je vhodné sa vopred vyhnúť:

• Poddimenzovaný akumulačný zásobník – ak zásobník nedokáže poskytnúť dostatočný objem a teplotu vykurovacej vody v hornej vrstve, modul nedosiahne svoj deklarovaný výkon bez ohľadu na vlastné technické parametre.
• Nedostatočne dimenzovaný zdroj tepla – pri častom súčasnom odbere teplej vody z viacerých miest musí byť zdroj tepla (kotol, tepelné čerpadlo) schopný dostatočne rýchlo dohrievať akumulačný zásobník, inak dôjde k postupnému poklesu teploty v zásobníku a následne aj výkonu modulu.
• Chýbajúca úprava vody pri tvrdšej vode – bez primeranej úpravy vody dochádza k rýchlejšiemu usadzovaniu vodného kameňa vo výmenníku a k zníženiu výkonu v priebehu prevádzky.
• Podcenenie dimenzovania cirkulačného okruhu – pri objektoch s dlhšími rozvodmi je vhodné od začiatku počítať s niektorou z dostupných sád pre cirkuláciu teplej vody, aby nebolo nutné riešenie dodatočne komplikovane dopĺňať.

Ekonomika prevádzky

Hoci je obstarávacia cena výkonového modulu VPM 40/45/2 W vyššia než pri klasickom zásobníkovom ohrievači porovnateľného výkonu, v prevádzke prináša úsporu tým, že sa ohrieva iba skutočne odobraté množstvo vody bez tepelných strát spojených s dlhodobým udržiavaním veľkého objemu teplej vody na vysokej teplote v zásobníku. Pri objektoch s premenlivým alebo nárazovým odberom (typicky bytové domy s viacerými domácnosťami) môže byť táto úspora v priebehu životnosti zariadenia významná, najmä v kombinácii so správne dimenzovaným zdrojom tepla a prípadnou solárnou podporou.

Zhrnutie

Vaillant aguaFLOW exclusive VPM 40/45/2 W je výkonovo najsilnejší modul rodiny aguaFLOW exclusive, určený pre objekty s vyššími nárokmi na súčasný odber teplej vody. V spojení s vhodným akumulačným zásobníkom a zdrojom tepla Vaillant poskytuje hygienicky bezpečnú, komfortnú a energeticky efektívnu prípravu teplej vody s možnosťou ďalšieho rozšírenia formou kaskády.
