Vaillant konzola pre montáž na stenu 2x aguaFLOW exclusiv VPM…/2 W

Podrobný popis

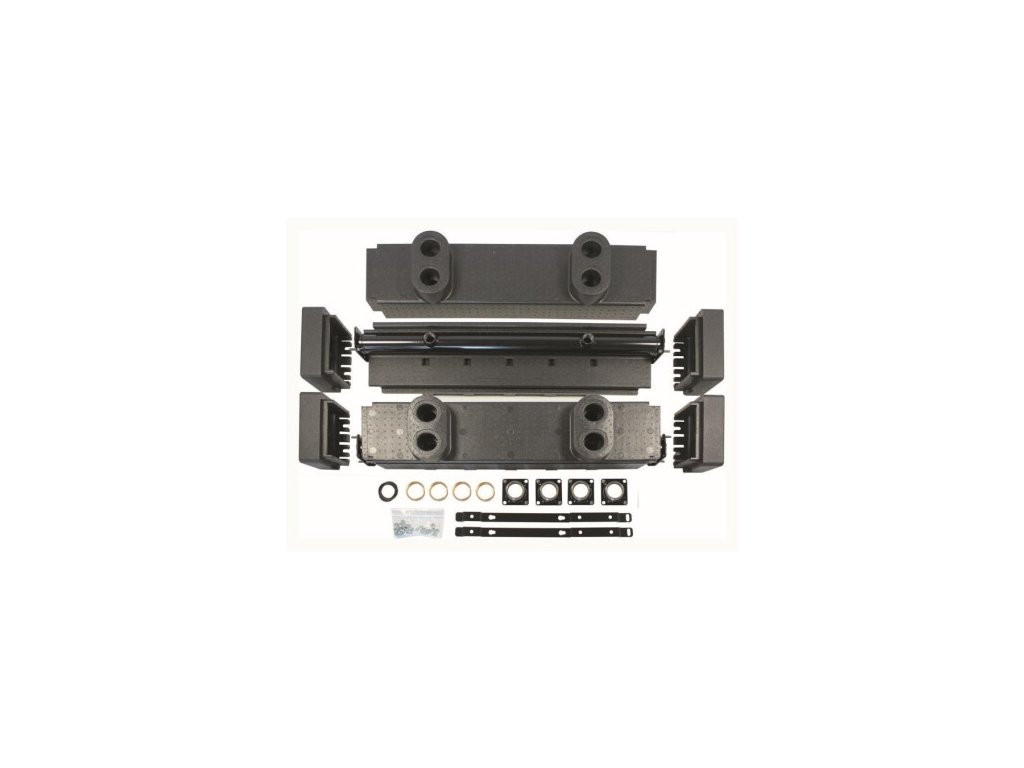

Vaillant konzola pre montáž na stenu 2 x VPM…/2 W — kompletný nástenný držiak pre kaskádu dvoch staníc aguaFLOW exclusiv

Konzola pre montáž na stenu 2 x VPM…/2 W je kompletné, samostatne inštalovateľné nosné riešenie Vaillant určené na súčasné nástenné osadenie dvoch čerstvovodných staníc aguaFLOW exclusiv radu VPM…/2 W od úplného začiatku realizácie. Na rozdiel od kombinácie základnej 1-násobnej konzoly s neskorším rozširujúcim dielom je táto 2-násobná konzola navrhnutá a vyrobená ako jeden ucelený konštrukčný celok pre obe stanice súčasne — vhodná predovšetkým pre projekty, kde je potreba kaskádovej kapacity teplej úžitkovej vody známa a rozhodnutá už v čase projektovania, a investor teda nepotrebuje postupnú, dvojkrokovú cestu cez rozšírenie.

Prečo kaskáda dvoch staníc aguaFLOW exclusiv namiesto jednej väčšej

Kaskádové zapojenie dvoch čerstvovodných staníc rovnakého výkonu namiesto jednej väčšej stanice sa volí najmä v prevádzkach s vyššou alebo nerovnomernou špičkovou potrebou teplej úžitkovej vody — typicky bytové domy s väčším počtom jednotiek, ubytovacie zariadenia, športoviská so spoločnými sprchami, alebo komerčné prevádzky s premenlivým, ťažko predvídateľným odberom. Výhodou kaskády je vyššia prevádzková spoľahlivosť (pri výpadku alebo servise jednej stanice zostáva druhá funkčná a systém dokáže aspoň čiastočne pokryť odber), možnosť rovnomernejšieho rozloženia opotrebenia medzi dve stanice namiesto sústredenia celého výkonu do jedného zariadenia, a v niektorých prípadoch aj jednoduchšia budúca servisovateľnosť, keďže výmena alebo oprava jednej stanice z kaskády neznamená úplné prerušenie dodávky teplej vody počas zásahu.

Táto 2-násobná konzola je práve pre takéto vopred plánované kaskádové riešenia najefektívnejšou voľbou — namiesto obstarania základnej konzoly a neskoršieho rozšírenia (čo má zmysel pri postupnom raste potreby) investor rovno realizuje kompletnú kaskádu s jednotnou, od začiatku takto navrhnutou nosnou konštrukciou pre obe stanice.

Technické vyhotovenie

Konzola je konštruovaná ako jeden ucelený oceľový rám s dostatočnou nosnosťou pre súčasné zaťaženie dvoma stanicami aguaFLOW exclusiv vrátane ich naplnených hydraulických rozvodov — teda výrazne vyššie zaťaženie než pri 1-násobnej verzii. Povrchová úprava zodpovedá bežným požiadavkám na antikoróznu ochranu oceľových nosných prvkov v prostredí technickej miestnosti so zvýšenou vlhkosťou v okolí vodovodných rozvodov. Rozostup a usporiadanie upevňovacích bodov oboch staníc je navrhnuté tak, aby zabezpečovalo dostatočný servisný prístup k obom staniciam súčasne, vrátane priestoru na výmenu filtrov, kontrolu výmenníkov a servis obehových čerpadiel oboch jednotiek bez potreby demontáže druhej stanice.

Montáž — nároky na stenu pri dvojnásobnom zaťažení

Vzhľadom na súčasné zaťaženie dvoma stanicami a kompletnou konzolou je nevyhnutné pred montážou dôkladne overiť nosnosť steny v mieste kotvenia — ide o výrazne vyššie zaťaženie než pri 1-násobnej konzole, a preto je overenie vhodnosti nosnej konštrukcie steny (murovaná, betónová stena s dostatočnou hrúbkou a pevnosťou) obzvlášť dôležité. Pri akýchkoľvek pochybnostiach o nosnosti odporúčame konzultáciu so stavebným statikom ešte pred realizáciou, keďže dodatočná úprava nosnej konštrukcie po osadení oboch staníc by znamenala rozsiahly a nákladný zásah do už funkčného systému.

Samotnú montáž — kotvenie konzoly, osadenie oboch staníc, ich hydraulické prepojenie na primárny okruh k zásobníku allSTOR exclusiv (spravidla spoločný rozvod s rozdelením ku každej stanici), napojenie na rozvody studenej a teplej úžitkovej vody, elektrické zapojenie a nastavenie regulácie kaskády — musí vykonať kvalifikovaný inštalatér so skúsenosťami s kaskádovými inštaláciami systému aguaFLOW exclusiv. Správne nastavenie riadenia kaskády (napríklad striedavé zaťažovanie oboch staníc pri bežnej prevádzke a súčasná prevádzka oboch pri špičkovom odbere) je kľúčové pre dosiahnutie plánovanej spoľahlivosti a životnosti oboch jednotiek.

Kompatibilita

Konzola je určená pre dve čerstvovodné stanice aguaFLOW exclusiv radu VPM…/2 W súčasne, prevádzkované v spojení s akumulačným zásobníkom allSTOR exclusiv. Obe stanice v kaskáde by mali byť rovnakého alebo projektantom zámerne zvoleného kompatibilného výkonového variantu — presnú kompatibilitu konkrétnych modelov odporúčame overiť podľa technickej dokumentácie alebo s naším predajným tímom pred realizáciou projektu.

Materiál

Rovnako ako pri 1-násobnej verzii ide o oceľovú konštrukciu s antikoróznou povrchovou úpravou, dimenzovanú však od základu na súčasné zaťaženie dvoma stanicami. Materiálové vyhotovenie zodpovedá dlhodobej prevádzke v podmienkach technickej miestnosti so zvýšenou vlhkosťou.

Údržba

Pri pravidelnom servise systému (ideálne súčasne so servisom oboch staníc a zásobníka) odporúčame skontrolovať stav všetkých kotviacich bodov konzoly do steny, keďže pri dvojnásobnom zaťažení je dôsledná kontrola mechanickej integrity nosnej konštrukcie o to dôležitejšia. Zároveň je vhodné pri servise oboch staníc skontrolovať rovnomernosť ich zaťaženia (podľa prevádzkových hodín alebo počtu spustení) a v prípade výraznej nerovnováhy prekontrolovať nastavenie regulácie kaskády.

Vplyv kaskádového riešenia na životnosť komponentov

Prevádzka dvoch čerstvovodných staníc v kaskáde namiesto jednej väčšej jednotky prináša aj mierne odlišný profil opotrebenia jednotlivých komponentov. Pri správne nastavenej regulácii, ktorá strieda zaťaženie medzi oboma stanicami počas bežnej prevádzky a obe stanice zapája súčasne len pri špičkovom odbere, dochádza k rovnomernejšiemu rozloženiu prevádzkových hodín obehových čerpadiel a k menšiemu tepelnému namáhaniu jednotlivých výmenníkov v porovnaní so situáciou, keď by celý objem odberu neustále spracovávala jediná veľká stanica. To sa v praxi môže prejaviť o niečo predĺženou životnosťou jednotlivých komponentov a rovnomernejším rozložením nákladov na ich budúcu výmenu v čase — namiesto jednorazovej výmeny celej veľkej stanice po dosiahnutí konca jej životnosti môže prevádzkovateľ riešiť servis alebo výmenu každej z dvoch staníc kaskády nezávisle a v inom čase.

Prečo zvoliť rovno kompletnú 2-násobnú konzolu

Ak je potreba kaskádovej kapacity teplej úžitkovej vody v projekte jasná už vo fáze návrhu, realizácia rovno prostredníctvom tejto kompletnej 2-násobnej konzoly je efektívnejšia než postupná cesta cez základnú 1-násobnú konzolu s neskorším rozšírením — ušetríte si dve samostatné montážne zásahy a od začiatku máte k dispozícii jednotnú, výrobcom takto navrhnutú nosnú konštrukciu pre obe stanice. Táto voľba je vhodná najmä pre novostavby a väčšie projekty, kde je kapacita teplej vody súčasťou pôvodného projektového zadania.

Priestorové plánovanie pri kaskádovej inštalácii

Osadenie dvoch staníc aguaFLOW exclusiv na spoločnú 2-násobnú konzolu si vyžaduje starostlivejšie priestorové plánovanie než osadenie jednej samostatnej stanice — je potrebné zabezpečiť dostatočný voľný priestor pred oboma stanicami pre súčasný servisný prístup (výmena filtrov, kontrola výmenníkov, servis obehových čerpadiel), dostatočný priestor nad a pod konzolou pre trasovanie zdvojených hydraulických rozvodov k obom staniciam, a tiež zohľadniť polohu elektrických rozvodov a regulačných modulov tak, aby boli po montáži prístupné pre obe jednotky bez nutnosti krížového vedenia káblov cez priestor druhej stanice. Odporúčame tieto nároky zohľadniť už vo fáze projektovej dokumentácie strojovne, ideálne v spolupráci s projektantom vykurovacej a vodárenskej sústavy.

Hydraulické zapojenie kaskády — princíp rozdelenia primárneho okruhu

Pri kaskádovom zapojení dvoch čerstvovodných staníc na spoločný akumulačný zásobník allSTOR exclusiv sa primárny okruh (privádzajúci teplo zo zásobníka) spravidla rozdeľuje k obom staniciam buď paralelným rozvodom s vyvážením prietoku medzi oboma vetvami, alebo sériovým prepojením podľa konkrétneho odporúčaného schémy zapojenia pre daný projekt. Voľba správneho spôsobu rozdelenia primárneho okruhu ovplyvňuje rovnomernosť výkonu oboch staníc a je súčasťou hydraulického návrhu, ktorý by mal pripraviť projektant alebo skúsený realizátor pred samotnou montážou. Nesprávne vyvážený rozvod medzi oboma stanicami by mohol viesť k nerovnomernému zaťaženiu (jedna stanica by pracovala výrazne viac než druhá), čo by čiastočne oslabilo výhody kaskádového riešenia z hľadiska rovnomerného opotrebenia oboch jednotiek.

Ekonomické porovnanie s postupnou realizáciou cez rozšírenie

Investor zvažujúci medzi rovno kompletnou 2-násobnou konzolou (€870) a postupnou cestou cez 1-násobnú konzolu (€770) s neskorším rozšírením (€470, teda spolu €1 240 pri neskoršej realizácii) zistí, že pri istej a od začiatku plánovanej potrebe dvoch staníc je táto kompletná 2-násobná konzola jednoznačne lacnejšou a jednoduchšou voľbou — nielen nižšou celkovou cenou dielov, ale aj úsporou na montážnych nákladoch, keďže ide o jeden montážny zásah namiesto dvoch oddelených realizácií v odstupe času. Postupná cesta cez rozšírenie má zmysel výhradne vtedy, keď v čase prvotnej realizácie ešte nie je istota o potrebe druhej stanice, alebo keď rozpočet neumožňuje jednorazovú investíciu do plnej kaskádovej kapacity.

Časté otázky

Širší kontext — projektovanie kapacity teplej vody pre väčšie objekty

Pri návrhu prípravy teplej úžitkovej vody pre väčšie objekty (bytové domy, ubytovacie zariadenia, prevádzky so spoločnými sprchami a podobne) je jednou z kľúčových úloh projektanta správne odhadnúť špičkovú súčasnú potrebu odberu, ktorá môže byť výrazne vyššia než priemerná denná spotreba. Kaskádové riešenie s dvoma (alebo viacerými) čerstvovodnými stanicami umožňuje pokryť práve tieto špičky bez nutnosti predimenzovania jedinej stanice na extrémny, len krátkodobo sa vyskytujúci odber. Táto 2-násobná konzola tak predstavuje praktický základ pre realizáciu takéhoto kaskádového riešenia od samého začiatku projektu, s výhľadom na prípadné ďalšie rozšírenie o tretiu alebo štvrtú stanicu prostredníctvom samostatných rozširujúcich dielov, ak by sa v budúcnosti ukázala potreba ešte vyššej kapacity.

Investorom a projektantom, ktorí zvažujú medzi 1-násobnou konzolou s výhľadom na neskoršie rozšírenie a rovno kompletnou 2-násobnou konzolou, odporúčame zvážiť najmä to, aká istá je potreba druhej stanice už v čase realizácie — pri jasne definovanej a rozpočtovo schválenej potrebe kaskády od začiatku je táto 2-násobná konzola efektívnejšou voľbou, zatiaľ čo pri neistej alebo postupne rastúcej potrebe môže byť výhodnejšia postupná cesta cez základnú konzolu s neskorším rozšírením.

Za zmienku stojí aj to, že pri rovno kompletnej 2-násobnej konzole odpadá riziko, že by sa v čase budúceho rozšírenia (o niekoľko rokov) mohol daný rozširujúci diel z akéhokoľvek dôvodu prestať vyrábať alebo dodávať v pôvodnom vyhotovení kompatibilnom s vtedy už staršou 1-násobnou konzolou — pri od začiatku realizovanej kaskáde je táto neistota úplne eliminovaná, keďže oba diely nosnej konštrukcie sú súčasťou jedného výrobného celku uvedeného na trh v rovnakom čase.

Ak plánujete kaskádovú inštaláciu pre väčší projekt, odporúčame kontaktovať náš predajný tím už vo fáze prípravy rozpočtu — radi vám poskytneme informácie o kompatibilných variantoch staníc aguaFLOW exclusiv, pomôžeme s odhadom potrebnej kapacity podľa profilu odberu vášho objektu a odporučíme, či je pre váš konkrétny prípad vhodnejšia táto kompletná 2-násobná konzola, alebo postupná realizácia formou základnej konzoly s výhľadom na neskoršie rozšírenie.
