Vaillant vysokoúčinné elektronické čerpadlo triedy A pre ecoCRAFT 120/160 kW
Kód: 0020180027Podrobný popis

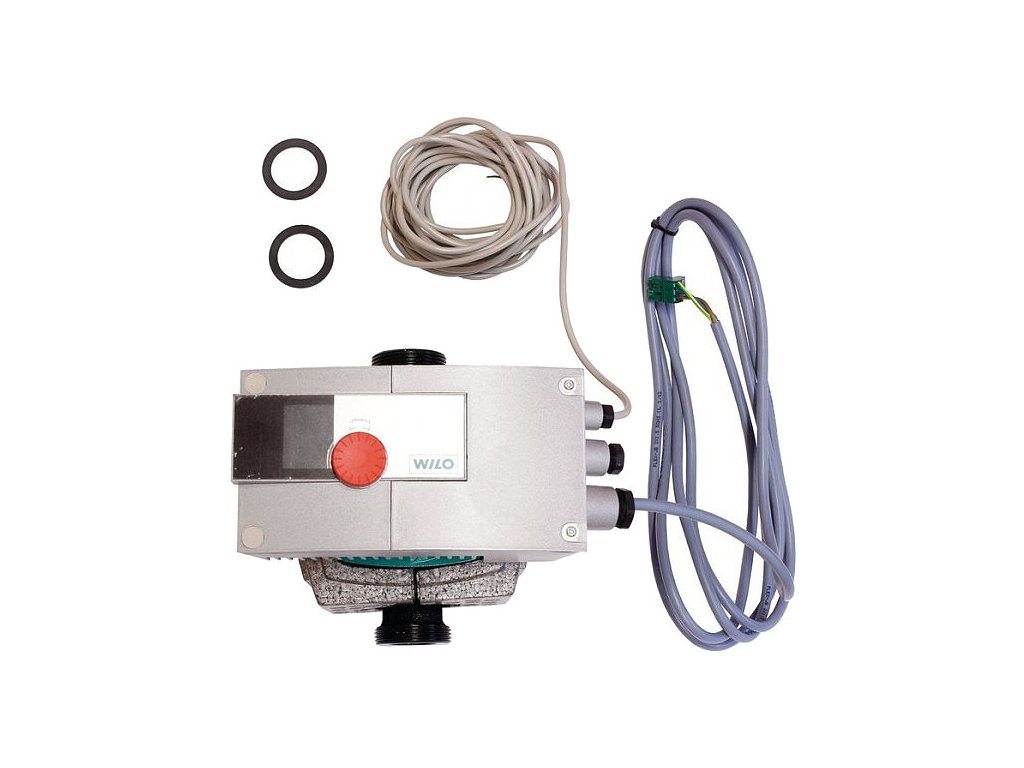

Vysokoúčinné elektronické čerpadlo triedy A pre Vaillant ecoCRAFT 120/160 kW
Toto vysokoúčinné elektronické čerpadlo kotlového okruhu triedy A je originálne príslušenstvo Vaillant určené pre stacionárne kondenzačné kotly radu ecoCRAFT s výkonom 120 kW a 160 kW (napríklad modely ecoCRAFT exclusiv VKK 1206/3-E a VKK 1606/3-E). Ide o stredný výkonový segment radu ecoCRAFT, ktorý pokrýva výkonový rozsah od približne 80 do 280 kW rozdelený do šiestich stupňov, s dimenziami kotlového telesa rádovo 1285 × 695 × 1240 mm (V × Š × H) pri týchto dvoch modeloch. Tento segment sa bežne inštaluje v kotolniach väčších bytových domov, administratívnych budov a priemyselných objektov, kde je potrebná vyššia kapacita než pri základnom 80 kW modeli, no ešte nie sú nutné najvyššie výkonové stupne rady.
Čerpadlo zabezpečuje núteny obeh vykurovacej vody cez primárny výmenník kotla a jeho ďalšie rozvedenie do systému. Ide o elektronicky komutovaný typ s plynulou reguláciou otáčok, ktoré sa menia priamo podľa aktuálnej modulácie horáka (kotly ecoCRAFT pracujú s modulačným rozsahom rádovo od 17 % do 100 % menovitého výkonu) – pri nižšom aktuálnom výkone kotla teda čerpadlo automaticky zníži otáčky a tým aj spotrebu elektrickej energie, zatiaľ čo pri plnom výkone zabezpečí dostatočný prietok pre bezpečný odvod vyprodukovaného tepla z výmenníka.
Technické charakteristiky
- Určenie: Vaillant ecoCRAFT (VKK) s výkonom 120 kW a 160 kW
- Typ čerpadla: vysokoúčinné elektronicky regulované obehové čerpadlo kotlového okruhu, trieda energetickej účinnosti A
- Regulácia: plynulá zmena otáčok podľa aktuálnej modulácie horáka kotla (modulačný rozsah rádovo 17 – 100 %)
- Materiál telesa: odolná liatina, obehová časť (rotor, ložiská) prispôsobená bežným parametrom upravenej vykurovacej vody
- Elektrické pripojenie: priamo z riadiacej dosky kotla, bez potreby samostatného externého zdroja alebo externej regulácie otáčok
- Max. prevádzková teplota vody: do 110 °C
- Max. prevádzkový tlak systému: do 6 bar
- Hlučnosť: nízka, elektronicky komutovaný motor bez mechanických kief
- Montáž: priamo na kotlové teleso ecoCRAFT 120/160 kW, podľa montážneho návodu výrobcu
Prečo je toto čerpadlo pri kotloch ecoCRAFT 120/160 kW nevyhnutné
Pri tomto strednom výkonovom segmente radu ecoCRAFT je objem preteknutej vody a nároky na dopravnú výšku čerpadla podstatne vyššie než pri základnom modeli 80 kW, preto Vaillant pre tento segment vyvinul samostatnú konštrukčnú variantu čerpadla s vyšším prietokovým prierezom. Kotly tohto výkonu sa v praxi inštalujú buď ako samostatný zdroj tepla väčšieho objektu, alebo v kaskádovej zostave viacerých jednotiek, kde je nevyhnutné zaručiť presne definovaný a rovnomerný prietok cez každé jednotlivé kotlové teleso. Nedostatočný prietok pri danom výkone vedie k zvýšenému teplotnému rozdielu medzi nábehom a vratom (ΔT), čo zvyšuje tepelné namáhanie výmenníka a môže spustiť ochranné odstavenie kotla a zbytočne obmedziť dostupný výkon systému práve vo chvíli najväčšej potreby tepla.
Elektronická previazanosť s riadiacou jednotkou kotla, ktorá upravuje otáčky čerpadla priamo podľa aktuálnej modulácie horáka, je zároveň dôvodom, prečo sa pri tomto type kotlov odporúča používať výhradne originálne čerpadlo Vaillant zodpovedajúce danému výkonovému stupňu – komunikačný protokol aj regulačná krivka sú nastavené výrobcom priamo pre tento konkrétny diel.
Inštalácia a hydraulické zapojenie
Montáž vykonáva výhradne oprávnený servisný technik s odbornou spôsobilosťou na montáž plynových a vykurovacích zariadení, v súlade s montážnym návodom výrobcu. Čerpadlo sa montuje priamo na kotlové teleso ecoCRAFT 120 alebo 160 kW, po montáži nasleduje odvzdušnenie okruhu a kontrola tesnosti pri prevádzkovom tlaku. Pri kaskádovej zostave viacerých kotlov sa čerpadlo každého kotla nastavuje a testuje samostatne, následne sa celá kaskáda odskúša ako funkčný celok vrátane hydraulického vyváženia jednotlivých vetiev.
Odporúčame, aby súčasťou tej istej servisnej zákazky bola aj kontrola kvality vykurovacej vody podľa smernice VDI 2035, keďže nevhodne upravená voda výrazne skracuje životnosť obehového čerpadla aj primárneho výmenníka kotla bez ohľadu na kvalitu samotného dielu. V praxi sa montáž tohto čerpadla najčastejšie realizuje pri prvej inštalácii nového kotla ecoCRAFT tohto výkonu, pri výmene poruchového alebo dosluhujúceho čerpadla, alebo pri rozširovaní existujúcej kotolne o ďalší kotol do kaskádovej zostavy.
Kompatibilita
Čerpadlo je určené výhradne pre stacionárne kondenzačné kotly Vaillant ecoCRAFT s výkonom 120 kW a 160 kW (napríklad modely s označením VKK 1206/3-E a VKK 1606/3-E z rady ecoCRAFT exclusiv). Rad ecoCRAFT pokrýva výkonový rozsah od približne 80 do 280 kW v šiestich výkonových stupňoch, pričom pre každý segment (80 kW; 120/160 kW; 200/240/280 kW) Vaillant dodáva samostatne dimenzované čerpadlo s odlišnými prietokovými parametrami. Tento diel preto nie je zameniteľný s čerpadlami určenými pre nižší (80 kW) ani vyšší (200/240/280 kW) výkonový segment, ani s čerpadlami pre iné rady kotlov Vaillant. Pri objednávke odporúčame vždy overiť presné výkonové označenie kotla, napríklad priamo na výrobnom štítku.
Táto opatrnosť sa oplatí najmä pri servisných zásahoch vykonávaných inou firmou než tou, ktorá kotol pôvodne inštalovala, keďže bez znalosti presnej histórie zákazky je jediným spoľahlivým zdrojom informácie výrobný štítok kotla.
Údržba a starostlivosť
Vysokoúčinné elektronické čerpadlá tohto typu prakticky nevyžadujú manuálnu údržbu počas bežnej prevádzky – nemajú mazacie miesta ani mechanické komponenty vyžadujúce pravidelné mazanie. V rámci každoročnej servisnej prehliadky kotla odporúčame skontrolovať:
- tesnosť pripojenia čerpadla ku kotlovému telesu,
- hlučnosť a plynulosť chodu čerpadla,
- funkčnosť elektronickej regulácie otáčok v porovnaní s požadovanou moduláciou kotla,
- kvalitu vykurovacej vody a prípadné usadeniny v obehovej časti pri odbornej demontáži počas servisu.
Pri kaskádových zostavách, kde niektoré kotly môžu byť dočasne mimo prevádzky, odporúčame overiť, že riadiaca jednotka pravidelne strieda zaťaženie medzi jednotlivými kotlami kaskády, čím sa predchádza dlhodobému státiu jedného čerpadla bez chodu a riziku zadretia usadeninami.
Táto rotácia zaťaženia predlžuje rovnomerne životnosť všetkých čerpadiel v kaskáde a znižuje riziko, že by jedno konkrétne čerpadlo bolo dlhodobo preťažované, zatiaľ čo ostatné by zostávali prevažne v pokoji.
Prečo si vybrať originálny diel Vaillant
Originálne čerpadlo zaručuje presné hydraulické a elektronické zladenie s riadiacou jednotkou kotla ecoCRAFT, čo pri kotloch tohto výkonu priamo ovplyvňuje spoľahlivosť a životnosť celého zariadenia. Diel prechádza rovnakou kontrolou kvality ako samotný kotol a jeho použitie je zároveň podmienkou pre uznanie záruky výrobcu na kotlové teleso v prípade poruchy súvisiacej s obehom vykurovacej vody. Vzhľadom na vysokú hodnotu investície do kotla v tomto výkonovom segmente sa použitie neoriginálneho alebo nesprávne dimenzovaného čerpadla jednoznačne neodporúča, keďže prípadná porucha spôsobená nesprávnym dielom by mohla viesť k výrazne vyšším nákladom než je cenový rozdiel oproti originálnemu príslušenstvu.
O rade Vaillant ecoCRAFT a mieste segmentu 120/160 kW
ecoCRAFT exclusiv (VKK) je overená séria stacionárnych (podlahových) plynových kondenzačných kotlov Vaillant určená pre komerčné, priemyselné a väčšie bytové aplikácie, s výkonovým rozsahom približne od 80 do 280 kW rozdeleným do šiestich výkonových stupňov. Segment 120/160 kW predstavuje strednú kategóriu tejto rady, vhodnú napríklad pre kotolne stredne veľkých bytových domov alebo administratívnych budov, kde už samostatný 80 kW model nepostačuje, no zároveň nie je nutná najvyššia kapacita 200 – 280 kW. Práve táto stredná pozícia robí zo segmentu 120/160 kW jeden z najčastejšie volených výkonových stupňov pri návrhu nových kotolní strednej veľkosti. Kotly tejto rady dosahujú vysokú normovanú účinnosť aj pri čiastočnom zaťažení a pracujú s plynulou moduláciou výkonu horáka v širokom rozsahu, čo v spojení so správne dimenzovaným elektronickým čerpadlom umožňuje efektívnu prevádzku pri kolísavej potrebe tepla v priebehu dňa aj roka.
Vaillant dodáva pre rad ecoCRAFT tri samostatne dimenzované varianty tohto čerpadla podľa výkonového segmentu kotla – pre 80 kW, pre 120/160 kW (tento diel) a pre 200/240/280 kW. Táto diferenciácia zaručuje, že v každom výkonovom segmente pracuje čerpadlo v optimálnom prevádzkovom bode z hľadiska prietoku aj spotreby elektrickej energie. Pri objednávaní kaskádovej zostavy kombinujúcej kotly rôznych výkonových stupňov je preto potrebné ku každému kotlu objednať čerpadlo zodpovedajúce práve jeho výkonovému segmentu, nie jeden univerzálny diel pre celú kaskádu, keďže zámena medzi segmentmi by mohla viesť buď k nedostatočnému prietoku, alebo k zbytočne vysokej spotrebe elektrickej energie.
Časté otázky
Je toto čerpadlo súčasťou základnej dodávky kotla ecoCRAFT 120/160 kW?
Pri kotloch ecoCRAFT je toto čerpadlo štandardne vyžadovaným príslušenstvom, ktoré sa objednáva samostatne popri kotlovom telese, keďže výrobca ho nedodáva ako pevnú súčasť základného balenia kotla.
Je toto čerpadlo rovnaké pre model 120 kW aj 160 kW?
Áno, Vaillant dodáva pre oba tieto výkonové stupne (VKK 1206/3-E a VKK 1606/3-E) rovnaký diel čerpadla, keďže spadajú do rovnakého konštrukčného segmentu prietokových nárokov v rámci rady ecoCRAFT.
Dá sa toto čerpadlo použiť aj pri modeli ecoCRAFT 80 kW?
Nie, pre model 80 kW dodáva Vaillant samostatne dimenzovaný, menší variant čerpadla s nižšími prietokovými parametrami, ktorý nie je s týmto dielom zameniteľný.
Šetrí toto čerpadlo elektrickú energiu?
Áno, elektronicky regulované čerpadlo triedy A plynule upravuje otáčky podľa aktuálnej modulácie kotla, čím pri prevádzkach s dlhým ročným chodom prináša citeľnú úsporu elektrickej energie oproti staršiemu neregulovanému čerpadlu.
Môže čerpadlo namontovať bežný domáci majster?
Nie. Montáž vyžaduje odbornú spôsobilosť na prácu s plynovými a tlakovými vykurovacími zariadeniami a zásah do primárneho okruhu kotla, preto ju smie vykonať výhradne oprávnený servisný technik.
Je čerpadlo vhodné aj do kaskádovej zostavy viacerých kotlov ecoCRAFT?
Áno, práve v kaskádových zostavách je zaručenie správneho prietoku cez každý jednotlivý kotol obzvlášť dôležité, a toto čerpadlo osadené pri každom kotlovom telese je štandardným riešením tejto požiadavky.
Aká je záruka na tento diel?
Na originálne príslušenstvo Vaillant sa vzťahuje štandardná záruka 24 mesiacov od predaja, resp. uvedenia do prevádzky oprávneným servisným technikom.
Prečo kotol hlási poruchu prietoku aj po výmene čerpadla?
Ako zistím presný výkonový segment môjho kotla ecoCRAFT?
Presné výkonové označenie nájdete na výrobnom štítku kotlového telesa, prípadne v sprievodnej technickej dokumentácii alebo montážnom liste. V prípade nejasností odporúčame kontaktovať autorizovaný servis Vaillant.
Je potrebná pre toto čerpadlo aj samostatná tepelná izolácia?
Vaillant ponúka pre kotly vyšších výkonov samostatné diely tepelnej izolácie čerpadiel a pripojovacích armatúr, ktoré znižujú tepelné straty v kotolni. Vhodnosť a dostupnosť konkrétnej izolácie pre daný výkonový segment odporúčame overiť u autorizovaného servisu alebo dodávateľa.
Čo ak sa kotol používa len sezónne alebo s prerušovanou prevádzkou?
Pri sezónnej alebo prerušovanej prevádzke odporúčame pred opätovným spustením po dlhšej odstávke nechať servisného technika skontrolovať voľný chod čerpadla a stav vykurovacej vody, keďže dlhodobé státie vody v systéme môže podporiť usadzovanie nečistôt v obehovej časti.
Dodatočné parametre
| Kategória: | Vaillant – ventily, izolácie a montážne sady |
|---|---|
| Záruka: | 2 roky |
| Značka: | Vaillant |
| Typ produktu: | Vysokoúčinné elektronické čerpadlo kotlového okruhu |
| Určenie: | Vaillant ecoCRAFT (VKK) s výkonom 120 kW a 160 kW |
| Trieda energetickej účinnosti: | A (v súlade s nariadením ErP 641/2009) |
| Regulácia otáčok: | Plynulá, elektronická, podľa aktuálnej modulácie kotla |
| Materiál telesa čerpadla: | Liatina, obehová časť odolná voči upravenej vykurovacej vode |
| Elektrické pripojenie: | Priamo z riadiacej dosky kotla, bez samostatného externého zdroja |
| Max. prevádzková teplota: | do 110 °C |
| Max. prevádzkový tlak: | do 6 bar |
| Krajina pôvodu: | Nemecko / EÚ (Vaillant Group) |
| Záruka: | 24 mesiacov |
