Vaillant vysokoúčinné elektronické čerpadlo triedy A pre ecoCRAFT 80 kW
Kód: 0020180026Podrobný popis

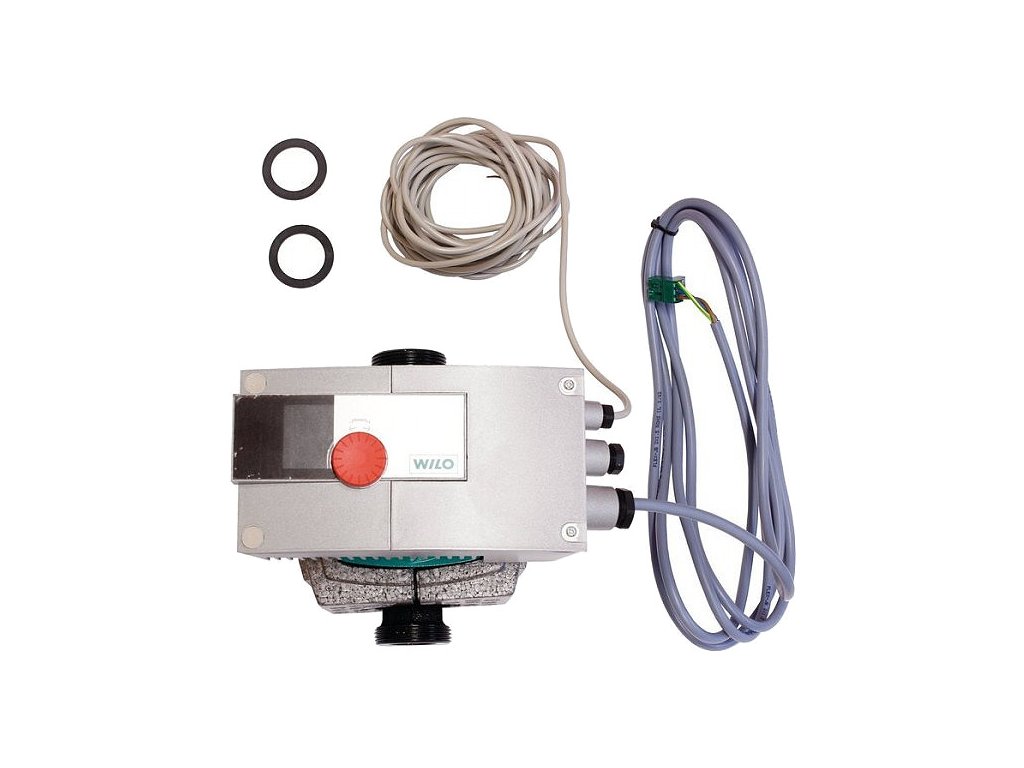

Vysokoúčinné elektronické čerpadlo triedy A pre Vaillant ecoCRAFT 80 kW
Toto vysokoúčinné elektronické čerpadlo kotlového okruhu triedy A je originálne príslušenstvo Vaillant určené pre stacionárne kondenzačné kotly radu ecoCRAFT s výkonom 80 kW. Rad ecoCRAFT (konkrétne modely ecoCRAFT exclusiv VKK) predstavuje komerčnú/priemyselnú líniu kondenzačných kotlov Vaillant s výkonovým rozsahom od približne 80 do 280 kW v šiestich výkonových stupňoch, určenú pre kotolne bytových domov, administratívnych budov, priemyselných hál a iných objektov s vyššou potrebou tepla, kde sa bežne inštalujú aj v kaskádovej zostave viacerých jednotiek.
Čerpadlo zabezpečuje núteny obeh vykurovacej vody cez primárny výmenník kotla a jeho ďalšie rozvedenie do systému. Ide o elektronicky komutovaný typ s plynulou reguláciou otáčok, ktoré sa menia priamo podľa aktuálnej modulácie horáka (kotly ecoCRAFT pracujú s modulačným rozsahom rádovo od 17 % do 100 % menovitého výkonu) – pri nižšom aktuálnom výkone kotla teda čerpadlo automaticky zníži otáčky a tým aj spotrebu elektrickej energie, zatiaľ čo pri plnom výkone zabezpečí dostatočný prietok pre bezpečný odvod vyprodukovaného tepla z výmenníka.
Technické charakteristiky
- Určenie: Vaillant ecoCRAFT (VKK) s výkonom 80 kW
- Typ čerpadla: vysokoúčinné elektronicky regulované obehové čerpadlo kotlového okruhu, trieda energetickej účinnosti A
- Regulácia: plynulá zmena otáčok podľa aktuálnej modulácie horáka kotla (modulačný rozsah rádovo 17 – 100 %)
- Materiál telesa: odolná liatina, obehová časť (rotor, ložiská) prispôsobená bežným parametrom upravenej vykurovacej vody
- Elektrické pripojenie: priamo z riadiacej dosky kotla, bez potreby samostatného externého zdroja alebo externej regulácie otáčok
- Max. prevádzková teplota vody: do 110 °C
- Max. prevádzkový tlak systému: do 6 bar
- Hlučnosť: nízka, elektronicky komutovaný motor bez mechanických kief
- Montáž: priamo na kotlové teleso ecoCRAFT 80 kW, podľa montážneho návodu výrobcu
Prečo je toto čerpadlo pri kotloch ecoCRAFT 80 kW nevyhnutné
Kotly ecoCRAFT sa v praxi inštalujú buď ako samostatný zdroj tepla väčšieho objektu, alebo v kaskádovej zostave viacerých jednotiek s celkovým inštalovaným výkonom rádovo v stovkách kW, kde je nevyhnutné zaručiť presne definovaný a rovnomerný prietok cez každé jednotlivé kotlové teleso. Nedostatočný prietok pri danom výkone vedie k zvýšenému teplotnému rozdielu medzi nábehom a vratom (ΔT), čo zvyšuje tepelné namáhanie výmenníka a môže spustiť ochranné odstavenie kotla, zatiaľ čo predimenzované čerpadlo zase zbytočne zvyšuje spotrebu elektrickej energie a hlučnosť prevádzky. Vaillant preto pre každý výkonový segment radu ecoCRAFT (80 kW, 120/160 kW, 200/240/280 kW) dodáva samostatne dimenzovaný typ tohto čerpadla.
Elektronická previazanosť s riadiacou jednotkou kotla, ktorá upravuje otáčky čerpadla priamo podľa aktuálnej modulácie horáka, je zároveň dôvodom, prečo sa pri tomto type kotlov odporúča používať výhradne originálne čerpadlo Vaillant zodpovedajúce danému výkonovému stupňu – komunikačný protokol aj regulačná krivka sú nastavené výrobcom priamo pre tento konkrétny diel.
Inštalácia a hydraulické zapojenie
Montáž vykonáva výhradne oprávnený servisný technik s odbornou spôsobilosťou na montáž plynových a vykurovacích zariadení, v súlade s montážnym návodom výrobcu. Čerpadlo sa montuje priamo na kotlové teleso ecoCRAFT 80 kW, po montáži nasleduje odvzdušnenie okruhu a kontrola tesnosti pri prevádzkovom tlaku. Pri kaskádovej zostave viacerých kotlov sa čerpadlo každého kotla nastavuje a testuje samostatne, následne sa celá kaskáda odskúša ako funkčný celok vrátane hydraulického vyváženia jednotlivých vetiev.
Odporúčame, aby súčasťou tej istej servisnej zákazky bola aj kontrola kvality vykurovacej vody podľa smernice VDI 2035, keďže nevhodne upravená voda výrazne skracuje životnosť obehového čerpadla aj primárneho výmenníka kotla bez ohľadu na kvalitu samotného dielu. V praxi sa montáž tohto čerpadla najčastejšie realizuje pri prvej inštalácii nového kotla ecoCRAFT 80 kW, pri výmene poruchového alebo dosluhujúceho čerpadla, alebo pri rozširovaní existujúcej kotolne o ďalší kotol do kaskádovej zostavy.
Kompatibilita
Čerpadlo je určené výhradne pre stacionárne kondenzačné kotly Vaillant ecoCRAFT s výkonom 80 kW. Rad ecoCRAFT pokrýva výkonový rozsah od približne 80 do 280 kW v šiestich výkonových stupňoch, pričom pre každý segment (80 kW; 120/160 kW; 200/240/280 kW) Vaillant dodáva samostatne dimenzované čerpadlo s odlišnými prietokovými parametrami. Tento diel preto nie je zameniteľný s čerpadlami určenými pre vyššie výkonové stupne ecoCRAFT ani s čerpadlami pre iné rady kotlov Vaillant (napríklad ecoTEC plus alebo ecoVIT). Pri objednávke odporúčame vždy overiť presné výkonové označenie kotla, napríklad priamo na výrobnom štítku.
Údržba a starostlivosť
Vysokoúčinné elektronické čerpadlá tohto typu prakticky nevyžadujú manuálnu údržbu počas bežnej prevádzky – nemajú mazacie miesta ani mechanické komponenty vyžadujúce pravidelné mazanie. V rámci každoročnej servisnej prehliadky kotla odporúčame skontrolovať:
- tesnosť pripojenia čerpadla ku kotlovému telesu,
- hlučnosť a plynulosť chodu čerpadla,
- funkčnosť elektronickej regulácie otáčok v porovnaní s požadovanou moduláciou kotla,
- kvalitu vykurovacej vody a prípadné usadeniny v obehovej časti pri odbornej demontáži počas servisu.
Pri kaskádových zostavách, kde niektoré kotly môžu byť dočasne mimo prevádzky (napríklad pri čiastočnom zaťažení systému), odporúčame overiť, že riadiaca jednotka pravidelne strieda zaťaženie medzi jednotlivými kotlami kaskády, čím sa predchádza dlhodobému státiu jedného čerpadla bez chodu a riziku zadretia usadeninami.
Prečo si vybrať originálny diel Vaillant
Originálne čerpadlo zaručuje presné hydraulické a elektronické zladenie s riadiacou jednotkou kotla ecoCRAFT, čo pri kotloch tohto výkonu priamo ovplyvňuje spoľahlivosť a životnosť celého zariadenia. Diel prechádza rovnakou kontrolou kvality ako samotný kotol a jeho použitie je zároveň podmienkou pre uznanie záruky výrobcu na kotlové teleso v prípade poruchy súvisiacej s obehom vykurovacej vody. Vzhľadom na vysokú hodnotu investície do kotla v tomto výkonovom segmente sa použitie neoriginálneho alebo nesprávne dimenzovaného čerpadla jednoznačne neodporúča.
O rade Vaillant ecoCRAFT
ecoCRAFT exclusiv (VKK) je séria stacionárnych (podlahových) plynových kondenzačných kotlov Vaillant určená pre komerčné, priemyselné a väčšie bytové aplikácie, s výkonovým rozsahom približne od 80 do 280 kW rozdeleným do šiestich výkonových stupňov. Kotly tejto rady dosahujú vysokú normovanú účinnosť aj pri čiastočnom zaťažení a pracujú s plynulou moduláciou výkonu horáka v širokom rozsahu, čo v spojení so správne a presne dimenzovaným elektronickým čerpadlom (akým je aj tento diel) umožňuje efektívnu a spoľahlivú prevádzku pri kolísavej potrebe tepla v priebehu dňa aj roka. Vďaka kompaktným rozmerom v pomere k výkonu a možnosti kaskádového radenia až viacerých jednotiek sa ecoCRAFT bežne používa aj tam, kde by jeden veľký kotol bol menej flexibilný než viacero menších jednotiek zapojených do kaskády s možnosťou postupného nábehu podľa aktuálnej potreby.
Prehľad čerpadiel v rámci celého radu ecoCRAFT
Vaillant dodáva pre rad ecoCRAFT tri samostatne dimenzované varianty tohto čerpadla podľa výkonového segmentu kotla:
- Pre 80 kW (tento diel) – najnižší výkonový segment radu ecoCRAFT,
- Pre 120/160 kW – stredný výkonový segment, vyšší prietokový prierez,
- Pre 200/240/280 kW – najvyšší výkonový segment radu ecoCRAFT, najvyššie prietokové nároky.
Pri objednávaní kaskádovej zostavy kombinujúcej kotly rôznych výkonových stupňov je preto potrebné ku každému kotlu objednať čerpadlo zodpovedajúce práve jeho výkonovému segmentu, nie jeden univerzálny diel pre celú kaskádu.
Táto zásada platí aj pri servisnej výmene v rámci existujúcej kaskády – aj keď boli pôvodne všetky kotly rovnakého výkonu, pri objednávaní náhradného dielu je vždy potrebné overiť aktuálne označenie konkrétneho kotlového telesa.
Časté otázky
Je toto čerpadlo súčasťou základnej dodávky kotla ecoCRAFT 80 kW?
Pri kotloch ecoCRAFT je toto čerpadlo štandardne vyžadovaným príslušenstvom, ktoré sa objednáva samostatne popri kotlovom telese, keďže výrobca ho nedodáva ako pevnú súčasť základného balenia kotla.
Dá sa toto čerpadlo použiť aj pri vyšších výkonových stupňoch ecoCRAFT?
Nie, pre vyššie výkonové stupne (120/160 kW a 200/240/280 kW) dodáva Vaillant samostatne dimenzované varianty tohto čerpadla s vyššími prietokovými parametrami, ktoré nie sú s týmto dielom zameniteľné.
Šetrí toto čerpadlo elektrickú energiu?
Áno, elektronicky regulované čerpadlo triedy A plynule upravuje otáčky podľa aktuálnej modulácie kotla, čím pri prevádzkach s dlhým ročným chodom prináša citeľnú úsporu elektrickej energie oproti staršiemu neregulovanému čerpadlu.
Môže čerpadlo namontovať bežný domáci majster?
Nie. Montáž vyžaduje odbornú spôsobilosť na prácu s plynovými a tlakovými vykurovacími zariadeniami a zásah do primárneho okruhu kotla, preto ju smie vykonať výhradne oprávnený servisný technik.
Je čerpadlo vhodné aj do kaskádovej zostavy viacerých kotlov ecoCRAFT?
Áno, práve v kaskádových zostavách je zaručenie správneho prietoku cez každý jednotlivý kotol obzvlášť dôležité, a toto čerpadlo osadené pri každom kotlovom telese je štandardným riešením tejto požiadavky.
Aká je záruka na tento diel?
Na originálne príslušenstvo Vaillant sa vzťahuje štandardná záruka 24 mesiacov od predaja, resp. uvedenia do prevádzky oprávneným servisným technikom.
Prečo kotol hlási poruchu prietoku aj po výmene čerpadla?
Je čerpadlo hlučné?
Elektronicky komutovaný motor bez mechanických kief pracuje s výrazne nižšou hlučnosťou než staršie typy čerpadiel. V bežnej kotolni s dostatočnou zvukovou izoláciou nie je chod čerpadla rušivý.
Ako zistím presný výkonový segment môjho kotla ecoCRAFT?
Presné výkonové označenie nájdete na výrobnom štítku kotlového telesa, prípadne v sprievodnej technickej dokumentácii alebo montážnom liste. V prípade nejasností odporúčame kontaktovať autorizovaný servis Vaillant.
Prečo Vaillant nedodáva jedno univerzálne čerpadlo pre celý rad ecoCRAFT?
Jednotlivé výkonové segmenty ecoCRAFT (80 kW, 120/160 kW, 200/240/280 kW) majú výrazne odlišné nároky na prietok a dopravnú výšku čerpadla. Univerzálne predimenzované čerpadlo pre celý rad by pri nižších výkonoch zbytočne spotrebúvalo viac elektrickej energie, zatiaľ čo poddimenzované čerpadlo pri vyšších výkonoch by nedokázalo zabezpečiť dostatočný prietok – preto Vaillant dodáva pre každý segment samostatne dimenzovaný diel.
Je potrebná pre toto čerpadlo aj samostatná tepelná izolácia?
Vaillant ponúka pre kotly vyšších výkonov samostatné diely tepelnej izolácie čerpadiel a pripojovacích armatúr, ktoré znižujú tepelné straty v kotolni. Vhodnosť a dostupnosť konkrétnej izolácie pre daný výkonový segment odporúčame overiť u autorizovaného servisu alebo dodávateľa.
Čo ak sa kotol používa len sezónne alebo s prerušovanou prevádzkou?
Pri sezónnej alebo prerušovanej prevádzke odporúčame pred opätovným spustením po dlhšej odstávke nechať servisného technika skontrolovať voľný chod čerpadla a stav vykurovacej vody, keďže dlhodobé státie vody v systéme môže podporiť usadzovanie nečistôt v obehovej časti.
Dodatočné parametre
| Kategória: | Vaillant – ventily, izolácie a montážne sady |
|---|---|
| Záruka: | 2 roky |
| Značka: | Vaillant |
| Typ produktu: | Vysokoúčinné elektronické čerpadlo kotlového okruhu |
| Určenie: | Vaillant ecoCRAFT (VKK) s výkonom 80 kW |
| Trieda energetickej účinnosti: | A (v súlade s nariadením ErP 641/2009) |
| Regulácia otáčok: | Plynulá, elektronická, podľa aktuálnej modulácie kotla |
| Materiál telesa čerpadla: | Liatina, obehová časť odolná voči upravenej vykurovacej vode |
| Elektrické pripojenie: | Priamo z riadiacej dosky kotla, bez samostatného externého zdroja |
| Max. prevádzková teplota: | do 110 °C |
| Max. prevádzkový tlak: | do 6 bar |
| Krajina pôvodu: | Nemecko / EÚ (Vaillant Group) |
| Záruka: | 24 mesiacov |
