Nerezový rozdeľovač hranatý - 10 - cestný- prietokomery, termostat. ventily, automat. odvzd. ventily, pripojenie 1" závit

Podrobný popis

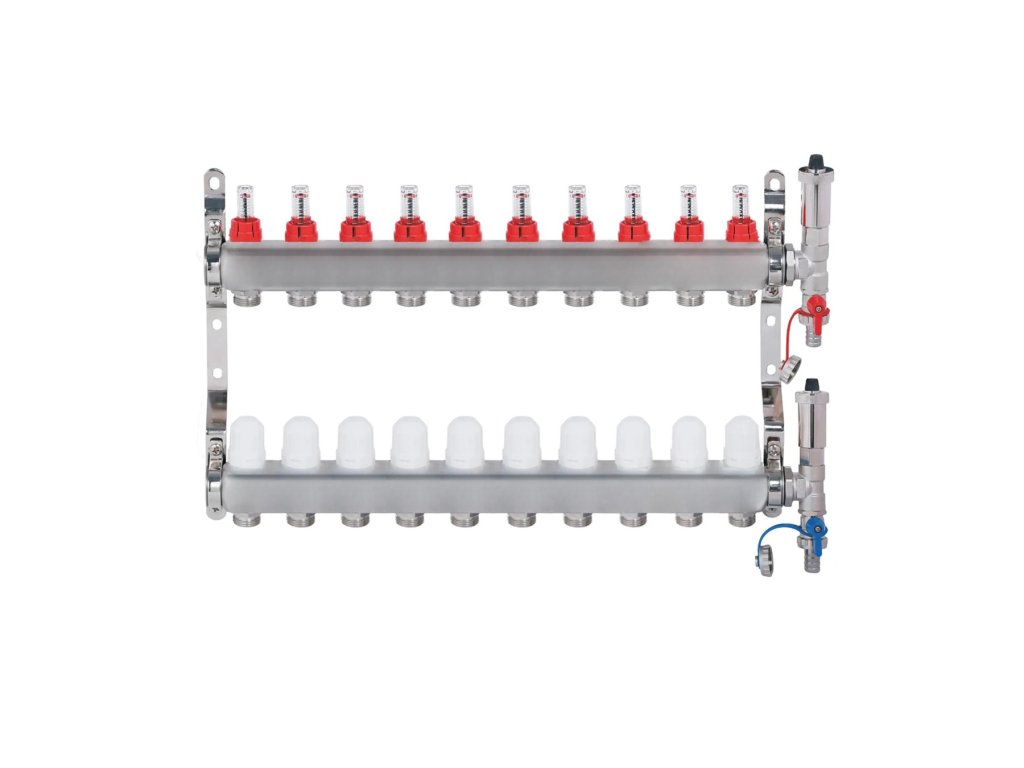

Nerezový rozdeľovač hranatý pre podlahové kúrenie, 10-cestný, pripojenie 1".

Rozdeľovač rozvádza vykurovaciu (alebo chladiacu) vodu z jedného zdroja do jednotlivých okruhov podlahového kúrenia a zároveň umožňuje presnú reguláciu, odvzdušnenie a uzavretie každého okruhu samostatne. Oproti mosadznému prevedeniu ponúka odolnejšie nerezové telo. Termoregulačné ventily sú pripravené na osadenie elektrotermických hlavíc pre automatické riadenie jednotlivých zón.

V čom tento rozdeľovač vyniká

• Nerezové telo - vyššia odolnosť voči korózii a vyšší max. pracovný tlak než pri porovnateľných mosadzných rozdeľovačoch.
• Pripravený na zónovú reguláciu - termoregulačné ventily so závitom M30x1,5 umožňujú kedykoľvek doplniť elektrotermické hlavice a riadiť každý okruh samostatným izbovým termostatom.
• Presné dvojregulačné prietokomery s možnosťou uzamknutia nastavenej hodnoty, aby sa nastavenie neposunulo pri bežnej obsluhe.
• Tichá prevádzka - držiaky s gumovým tlmením (zvuková izolácia podľa DIN 4109) obmedzujú prenos hluku a vibrácií do konštrukcie.

Technické parametre

• Počet okruhov: 10
• Materiál: mosadz, plasty odolné voči teplu, nerezová oceľ 1.4301
• Pripojenie vstupu a výstupu: 1"
• Pripojenie vetiev: Ek, Eurokonus (3/4" EK)
• Dĺžka rozdeľovača bez guľových ventilov: 595 mm
• Dĺžka rozdeľovača s guľovými ventilmi: 645 mm
• Max. pracovný tlak: 10 barov
• Max. prevádzková teplota: + 95 °C
• Prietok: 1,12 m3/h, rozsah merania 0-5 l/min, presnosť +/- 10 %
• Závit: DIN ISO EN 228-1
• Tesnenie: EPDM (ploché tesnenie WS 3825)
• Zvuková izolácia: DIN 4109
• Vhodné kvapaliny: voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou
• Určenie: vyhrievacie a chladiace systémy

Montáž krok za krokom

1. Rozdeľovač upevnite do skrinky pomocou dodaných držiakov s gumovým tlmením, prípadne priamo na stenu.
2. Prívod a spiatočku od zdroja tepla pripojte na vstup a výstup rozdeľovača (1").
3. Na jednotlivé vetvy naskrutkujte zverné šróbenie podľa priemeru vášho potrubia a pripojte okruhy.
4. Ak plánujete zónovú reguláciu, na termoregulačné ventily (M30x1,5) osaďte elektrotermické hlavice napojené na izbové termostaty jednotlivých miestností.
5. Systém napustite, dôkladne odvzdušnite cez automatický odvzdušňovací ventil a prietokomery vyregulujte podľa dĺžky a záťaže jednotlivých okruhov.

Odporúčané príslušenstvo

• Potrubie: PEX-AL-PEX 16 x 2
• Pripojenie k potrubiu: Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK
• Umiestnenie: Skrinky pre rozdeľovače

Časté otázky

• Aký je rozdiel oproti mosadznému rozdeľovaču? Nerezové telo je odolnejšie voči korózii a má vyšší max. pracovný tlak, termoregulačné ventily umožňujú osadenie elektrotermických hlavíc pre riadenie jednotlivých okruhov (napr. izbovým termostatom) - túto možnosť má aj mosadzná verzia s termostatickými ventilmi na spiatočnej lište.
• Ako si vybrať počet okruhov? Počet okruhov zodpovedá počtu samostatných slučiek podlahového kúrenia, ktoré chcete na rozdeľovač napojiť.
• Čo ešte potrebujem na inštaláciu? Zverné šróbenie na pripojenie potrubia k rozdeľovaču a vhodnú skrinku na jeho umiestnenie.
