Rozdeľovač mosadzný 5 cestný pre podlahové kúrenie

Podrobný popis

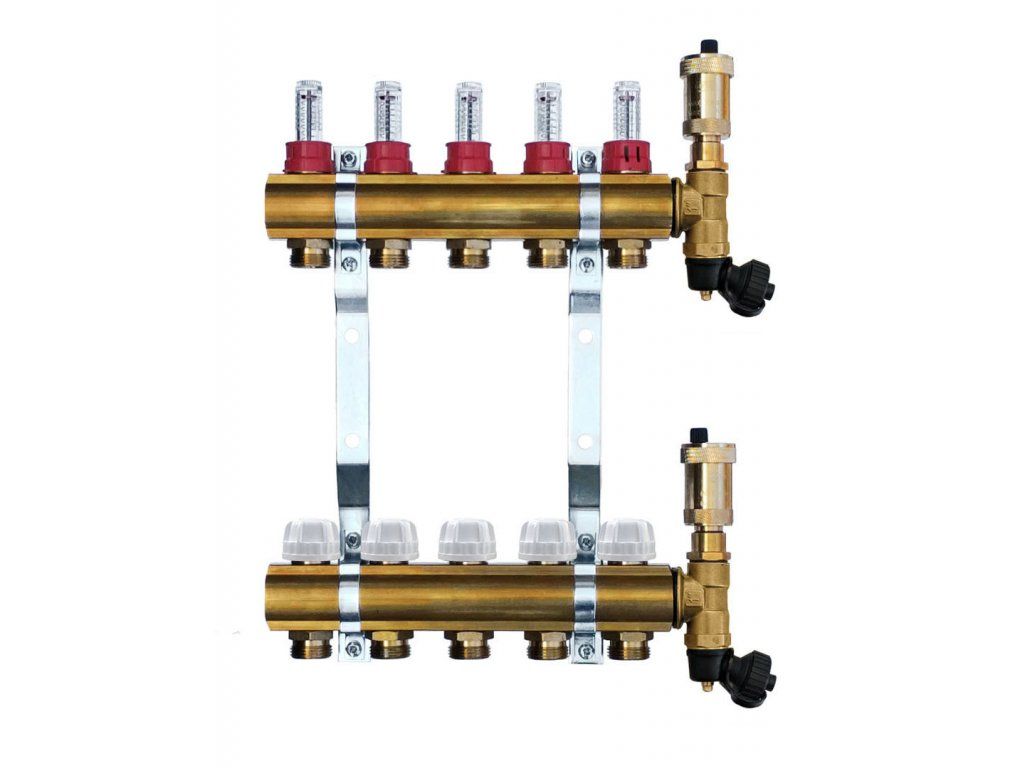

Mosadzný rozdeľovač pre podlahové kúrenie, 5-cestný, pripojenie 1".

Rozdeľovač je srdcom celej sústavy podlahového (prípadne radiátorového) kúrenia - rozvádza vykurovaciu vodu z jedného zdroja (kotol, obehové čerpadlo) do jednotlivých okruhov a súčasne umožňuje každý okruh samostatne regulovať, odvzdušniť a v prípade potreby úplne uzavrieť bez zásahu do zvyšku systému. Vďaka tomu viete napríklad pri oprave jednej miestnosti odstaviť len jej okruh a zvyšok domu kúriť ďalej.

V čom tento rozdeľovač vyniká

• Kompletná zostava pripravená na montáž - uzatváracie ventily, regulačné šróbenie s prietokomermi, automatický odvzdušňovací ventil aj vypúšťací ventil sú už súčasťou dodávky, netreba nič dokupovať okrem zverného šróbenia na konkrétne potrubie.
• Presná regulácia každého okruhu zvlášť - prietokomery na hornej lište umožňujú nastaviť prietok v každej slučke individuálne, takže sa dá vyladiť rovnomerné vykurovanie aj pri rôzne dlhých okruhoch.
• Automatické odvzdušnenie - zabudovaný odvzdušňovací ventil priebežne odvádza vzduch, ktorý by inak spôsoboval bublanie a znížený výkon.
• Odolná mosadzná konštrukcia - armatúra Press-Messing Ms 58, poniklovaná, vhodná na dlhoročnú prevádzku.

Technické parametre

• Počet okruhov: 5
• Materiál: mosadz, armatúra Press-Messing Ms 58, poniklovaná
• Pripojenie vstupu a výstupu: 1"
• Pripojenie vetiev: Ek, Eurokonus
• Dĺžka rozdeľovača bez guľových ventilov: 295 mm
• Dĺžka rozdeľovača s guľovými ventilmi: 380 mm
• Max. prevádzkový tlak: 6 barov (max. skúšobný tlak 10 barov)
• Max. prevádzková teplota: + 80 °C
• Prietok: 1,12 m3/h, rozsah merania 0-5 l/min, presnosť +/- 10 %
• Závit: DIN ISO EN 228-1
• Tesnenie: EPDM (ploché tesnenie WS 3825)
• Vhodné kvapaliny: voda na vykurovanie, voda na chladenie, vodné zmesi so štandardnou antikoróznou nemrznúcou prímesou
• Určenie: vyhrievacie a chladiace systémy
• Krajina pôvodu: Slovensko

Montáž krok za krokom

1. Rozdeľovač upevnite do skrinky pomocou dodaných uchytov (skrinka sa dokupuje samostatne, pozri odporúčané príslušenstvo nižšie) alebo priamo na stenu na dostatočne pevný podklad.
2. Prívod a spiatočku od zdroja tepla pripojte na vstup a výstup rozdeľovača (1").
3. Na jednotlivé vetvy naskrutkujte zverné šróbenie zodpovedajúce priemeru vášho potrubia a pripojte jednotlivé okruhy podlahového kúrenia.
4. Pred spustením systém dôkladne napustite a odvzdušnite - automatický odvzdušňovací ventil ponechajte mierne pootvorený, kým z neho nezačne vytekať už len voda bez vzduchu.
5. Prietok na jednotlivých okruhoch vyregulujte prietokomermi tak, aby zodpovedal dĺžke a záťaži danej slučky (dlhšie alebo viac zaťažené okruhy potrebujú vyšší prietok).

Odporúčané príslušenstvo

• Potrubie: PEX-AL-PEX 16 x 2
• Pripojenie k potrubiu: Zverné šróbenie na potrubie ALPEX 16 x 2 ALU-EK
• Umiestnenie: Skrinky pre rozdeľovače

Časté otázky

• Ako si vybrať počet okruhov? Počet okruhov zodpovedá počtu samostatných slučiek podlahového kúrenia, ktoré chcete na rozdeľovač napojiť - spravidla jeden okruh na miestnosť, pri väčších miestnostiach aj viac okruhov.
• Čo ešte potrebujem na inštaláciu? Zverné šróbenie na pripojenie potrubia k rozdeľovaču (podľa priemeru vášho potrubia) a vhodnú skrinku na jeho umiestnenie.
• Dá sa použiť aj na chladenie? Áno, rozdeľovač je určený pre vyhrievacie aj chladiace systémy s vodou alebo vodnými zmesami so štandardnou antikoróznou nemrznúcou prímesou.
• Čo ak mi nesedí presný počet okruhov? Rozdeľovače tejto rady sú dostupné od 2 do 12 okruhov, takže si viete zvoliť presne podľa potreby vášho projektu.
