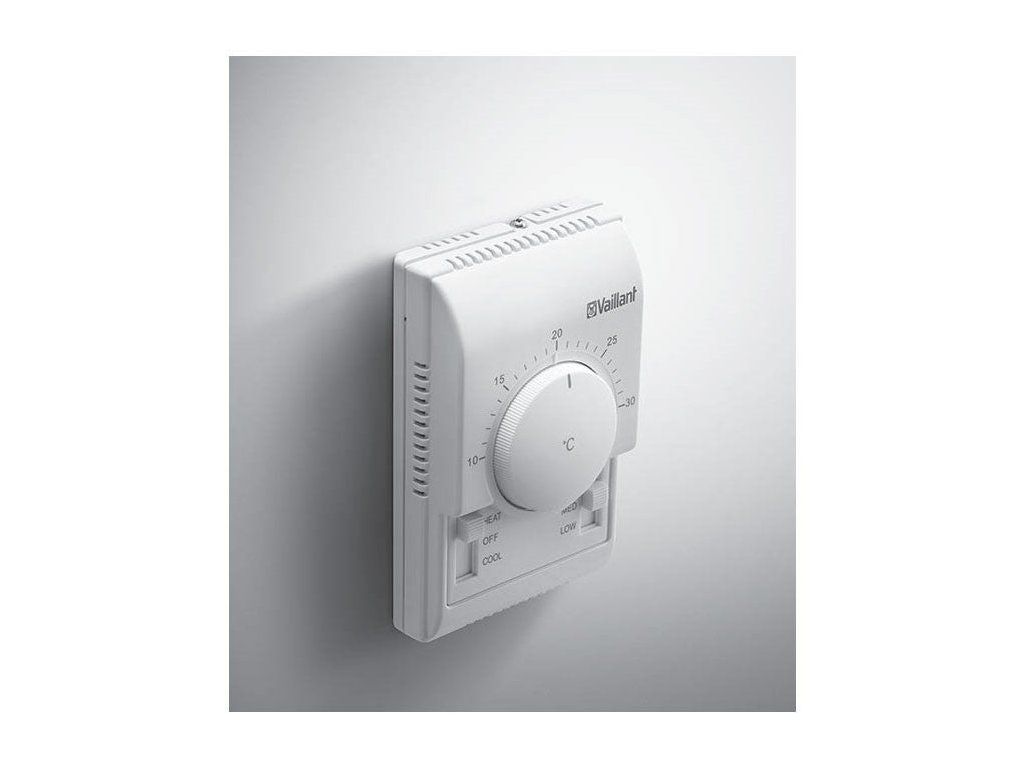

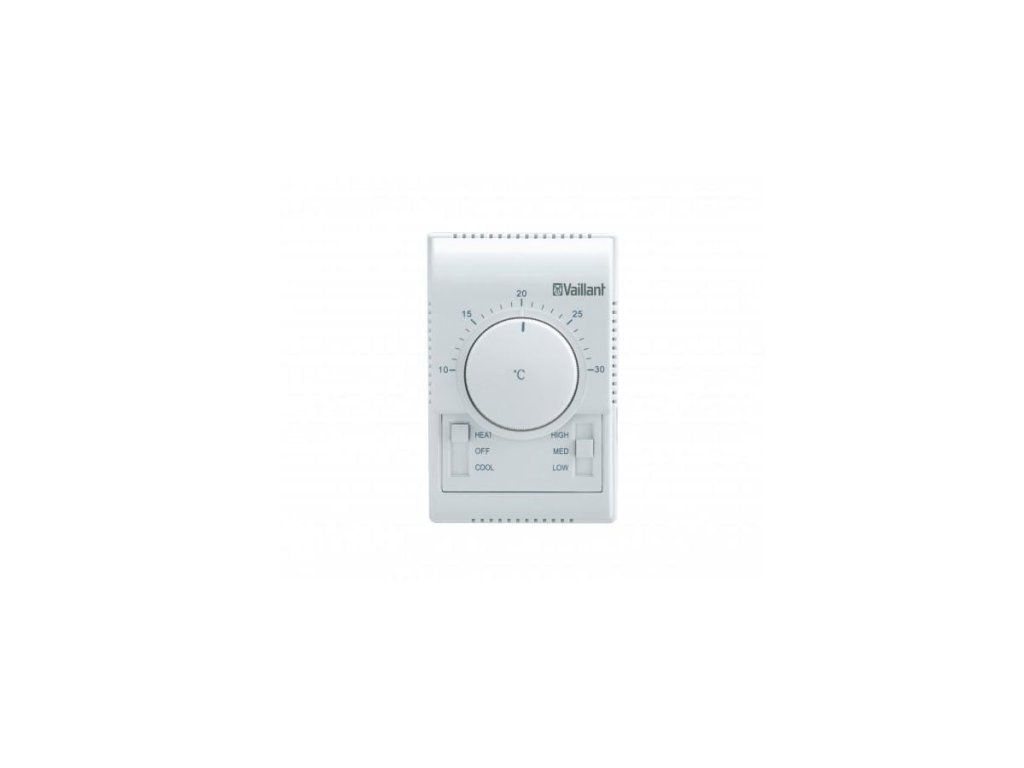

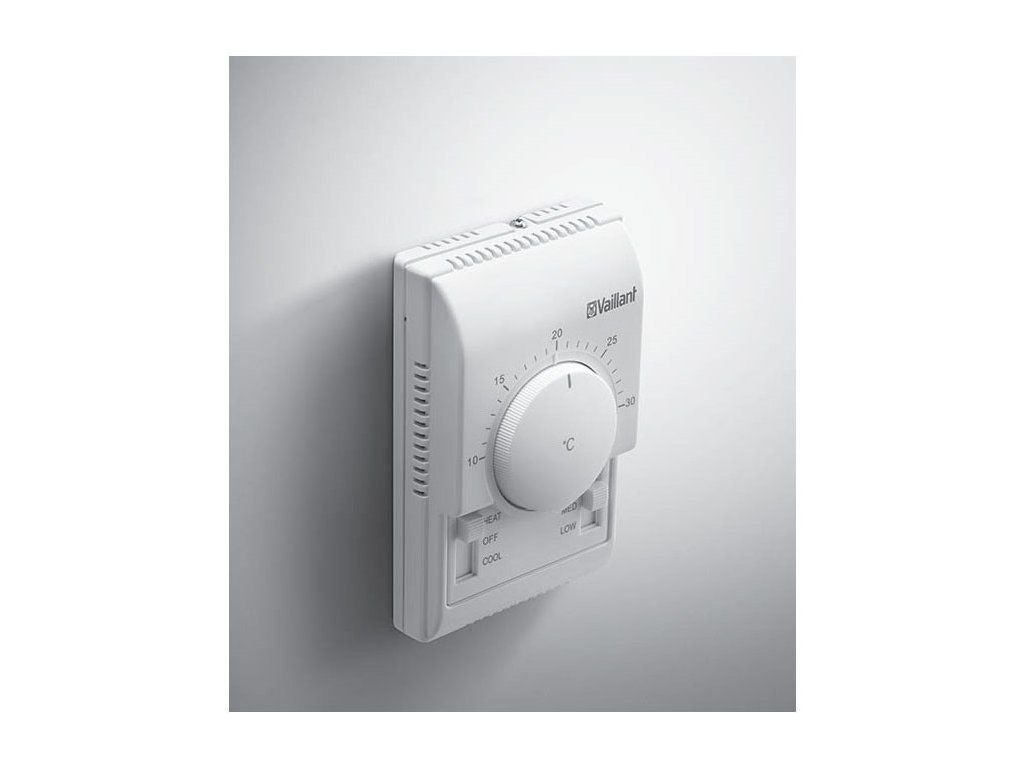

Vaillant aroVAIR VA 1-WC DC – analógový drôtový regulátor pre fancoily
Kód: 0020244359Podrobný popis
Vaillant aroVAIR VA 1-WC DC – analógový drôtový regulátor pre fancoily
Vaillant aroVAIR VA 1-WC DC (objednávacie číslo 0020244359) je jednoduchý analógový drôtový izbový regulátor určený na základné ovládanie ventilátorových konvektorov (fancoilov) Vaillant aroVAIR – typicky konzolových (parapetných) alebo kanálových jednotiek napojených na tepelné čerpadlo vzduch-voda aroTHERM či iný zdroj teplej/studenej vody. Ide o najdostupnejšiu úroveň ovládania v rámci príslušenstva aroVAIR, určenú pre inštalácie, kde postačuje spoľahlivé manuálne nastavenie prevádzkového režimu a rýchlosti ventilátora bez nutnosti displeja, automatiky či programovania.
Ovládač pracuje na princípe otočného kolieska (potenciometra) na nastavenie požadovanej teploty a prepínača prevádzkového režimu s polohami Kúrenie / Chladenie / VYP. Rýchlosť ventilátora sa volí v troch stupňoch – MIN, MED, MAX – bez plynulej automatickej regulácie. Táto jednoduchosť je zámerná: VA 1-WC DC je určený pre používateľov a inštalácie, kde nie je potrebné (alebo žiadané) zložitejšie elektronické rozhranie s displejom, napríklad v technických miestnostiach, chodbách, menších prevádzkach alebo pri renováciách, kde sa dopĺňa fancoil k už existujúcemu jednoduchému systému riadenia.
Regulátor sa k jednotke pripája viacžilovým káblom (v praxi bežne 5-žilové vedenie) a je napájaný priamo z elektroniky fancoilu – nie je teda potrebná samostatná sieťová prípojka 230 V pri mieste montáže ovládača, hoci samotná jednotka fancoilu 230 V napájanie vyžaduje.
Technické parametre
- Typ zariadenia: analógový drôtový (wired) izbový regulátor
- Spôsob ovládania: otočné koliesko (nastavenie požadovanej teploty) + prepínač režimu
- Prevádzkové režimy: Kúrenie / Chladenie / VYP
- Rýchlostné stupne ventilátora: 3 stupne – MIN / MED / MAX (bez plynulej regulácie a bez automatiky)
- Displej: nie, čisto analógové (mechanické) ovládanie bez digitálneho zobrazenia
- Pripojenie k jednotke: viacžilový nízkonapäťový kábel (typicky 5-žilový) vedený k riadiacej doske fancoilu
- Napájanie regulátora: z elektroniky fancoilu (samostatný zdroj 230 V pri ovládači nie je potrebný)
- Určenie: konzolové (parapetné) aj kanálové jednotky Vaillant aroVAIR
- Montáž: na stenu, v dosahu prepojovacieho kábla k jednotke
- Krajina pôvodu: Nemecko / EÚ (výroba v rámci skupiny Vaillant Group)
- Záruka: 2 roky
Poznámka k dostupnosti: VA 1-WC DC patrí medzi starší, overený typ analógového ovládača v ponuke príslušenstva aroVAIR. Pri objednávke odporúčame overiť si u nás aktuálnu dostupnosť konkrétneho kusu, keďže ide o jednoduchší model, ktorý výrobca postupne dopĺňa modernejšími elektronickými variantmi (VA 2-WC C, VA 2-WC D) s displejom a jemnejšou reguláciou.
Ako regulátor funguje v praxi
Obsluha nastaví prepínačom požadovaný prevádzkový režim – Kúrenie, ak má fancoil dohrievať priestor teplou vodou z tepelného čerpadla alebo iného zdroja, alebo Chladenie, ak má jednotka pracovať so studenou vodou a znižovať teplotu v miestnosti. Poloha VYP jednoducho zastaví ventilátor aj priepustnosť ventilu (ak je súčasťou zapojenia). Kolieskom sa následne nastaví požadovaná teplota a prepínačom rýchlosti sa zvolí, ako intenzívne má ventilátor fúkať – MIN pre tichú, pomalú cirkuláciu vzduchu (vhodné napríklad v noci v spálni), MAX pre rýchle dosiahnutie požadovanej teploty po príchode do vychladnutého alebo prehriateho priestoru, MED ako kompromisné nastavenie pre bežnú prevádzku.
Keďže ide o čisto analógové zariadenie bez elektronickej spätnej väzby, regulátor nevykonáva žiadne automatické prepínanie medzi režimami kúrenia a chladenia – voľbu medzi nimi vykonáva vždy používateľ manuálne prepínačom, prípadne sa táto voľba realizuje na úrovni celého systému (napríklad prepnutím celého vykurovacieho/chladiaceho okruhu na začiatku sezóny).
Inštalácia a zapojenie
Montáž VA 1-WC DC pozostáva z upevnenia tela regulátora na stenu (skrutkami do klasickej elektroinštalačnej krabice alebo priamo na povrch) a prepojenia viacžilovým káblom s riadiacou doskou fancoilu. Odporúčania pre umiestnenie:
- Voliť miesto mimo priameho slnečného žiarenia a mimo tepelných zdrojov (radiátory, elektrické spotrebiče), aby prípadné meranie teploty (ak je súčasťou konkrétnej inštalácie) nebolo skreslené.
- Vyhýbať sa miestam s prievanom od dverí či okien.
- Zvoliť výšku montáže okolo 1,2 – 1,5 m nad podlahou, teda v bežnej „izbovej" výške používanej aj pri iných izbových termostatoch.
- Overiť dostupnú dĺžku prepojovacieho kábla pred definitívnym umiestnením, aby nebolo nutné dodatočne naťahovať alebo predlžovať vedenie.
Samotné elektrické zapojenie (pripojenie vodičov na svorkovnicu riadiacej dosky fancoilu) musí realizovať kvalifikovaný technik s oprávnením na montáž elektrických a vykurovacích/chladiacich zariadení, podľa montážneho návodu k danému typu jednotky Vaillant aroVAIR. Nesprávne zapojenie môže spôsobiť, že jednotka nereaguje na zmenu polohy prepínača alebo beží trvalo len na jednej rýchlosti.
Kompatibilita a použitie
VA 1-WC DC je určený ako univerzálny základný ovládač pre viacero typov fancoilov Vaillant aroVAIR – konzolové (parapetné) aj kanálové vyhotovenia. Vzhľadom na svoju jednoduchosť sa hodí najmä do:
- Technických a pomocných miestností, kde nie je potrebný komfort digitálneho ovládania.
- Menších komerčných priestorov (kancelárie, predajne), kde má o nastavenie starostlivosť poverený personál a postačí základné manuálne prepínanie.
- Renovácií a dopĺňania fancoilu k už existujúcemu jednoduchému systému riadenia, kde by inštalácia zložitejšieho digitálneho regulátora vyžadovala neúmerné dodatočné úpravy.
- Investorov, ktorí uprednostňujú maximálne spoľahlivé, mechanicky jednoduché riešenie bez elektronických súčiastok náchylných na poruchy spôsobené napríklad prepätím.
Pri dvojrúrkovom (2-rúrkovom) hydraulickom zapojení, kde jeden okruh striedavo privádza teplú aj studenú vodu, je vhodné doplniť inštaláciu o sadu s 3-cestným prepínacím ventilom (napríklad VA 2-3VW C pre výkony do 4,5 kW alebo VA 2-3VW 070C pre výkon 7 kW), aby bolo možné riadene prepínať medzi vykurovacím a chladiacim okruhom.
Porovnanie s elektronickými a digitálnymi regulátormi
V ponuke príslušenstva pre fancoily Vaillant aroVAIR nájdete tri úrovne ovládania:
- VA 1-WC DC (tento produkt) – analógové koliesko, 3 stupne ventilátora, bez displeja, najjednoduchšia a najodolnejšia voľba.
- VA 2-WC C – elektronický regulátor s displejom, 7 stupňami ventilátora a režimami Auto/Kúrenie/Vysúšanie/Chladenie.
- VA 2-WC D – digitálny regulátor s displejom a plne automatickým prepínaním medzi kúrením a chladením.
Voľba medzi nimi závisí od toho, aký komfort ovládania požadujete a či je pre vás dôležitá plynulá regulácia otáčok, automatické prepínanie režimov alebo len spoľahlivé základné zapnutie/vypnutie s troma rýchlosťami. VA 1-WC DC je odpoveďou na dopyt po jednoduchom, cenovo dostupnom a mechanicky robustnom riešení tam, kde plná automatika nie je nevyhnutná.
Údržba a starostlivosť
Analógový regulátor VA 1-WC DC je vďaka jednoduchej konštrukcii nenáročný na údržbu:
- Povrch čistite suchou alebo mierne navlhčenou mäkkou handričkou, bez agresívnych čistiacich prostriedkov a rozpúšťadiel.
- Otočné koliesko a prepínač udržujte bez prachu a nečistôt, ktoré by mohli časom spôsobiť mechanické zadrhávanie.
- Chráňte regulátor pred priamym striekaním vody a nadmernou vlhkosťou – ide o elektrické zariadenie, ktoré patrí do suchého vnútorného prostredia.
- Pri prechode medzi vykurovacou a chladiacou sezónou skontrolujte, či je prepínač nastavený do správnej polohy zodpovedajúcej aktuálnemu režimu systému.
- V prípade, že regulátor prestane reagovať na zmenu nastavenia, skontrolujte najprv prepojovací kábel a jeho svorkové pripojenie k doske fancoilu, prípadne kontaktujte servisného technika.
Prečo nakúpiť u nás
Vaillant VA 1-WC DC ponúkame ako originálne príslušenstvo k fancoilom Vaillant aroVAIR s 2-ročnou zárukou. Ak si nie ste istí, či je pre vašu inštaláciu vhodnejší tento jednoduchý analógový ovládač alebo niektorý z elektronických/digitálnych modelov (VA 2-WC C, VA 2-WC D), radi vám pred objednávkou poradíme podľa typu vášho fancoilu, spôsobu hydraulického zapojenia (jednorúrkové vs. dvojrúrkové) a požadovanej úrovne komfortu ovládania.
Fancoil ako doplnok k tepelnému čerpadlu – prečo dáva zmysel
Vaillant aroVAIR fancoily riadené regulátorom, akým je VA 1-WC DC, sú typickým doplnkom domácností a prevádzok, ktoré už majú alebo plánujú tepelné čerpadlo vzduch-voda Vaillant aroTHERM. Kým samotné tepelné čerpadlo najčastejšie zásobuje podlahové kúrenie alebo radiátory, fancoil dokáže v tom istom hydraulickom okruhu poskytnúť rýchlejšiu reakciu na zmenu teploty (vzduch sa ohrieva alebo ochladzuje priamym prefukovaním cez výmenník, na rozdiel od zotrvačnejšieho podlahového vykurovania) a najmä aktívne chladenie v letných mesiacoch – niečo, čo samotné podlahové vykurovanie bez fancoilov spravidla neponúka v dostatočnej miere.
Investícia do jednoduchého, ale spoľahlivého regulátora ako VA 1-WC DC sa oplatí najmä tam, kde má fancoil slúžiť ako doplnkový, občasne používaný zdroj tepla/chladu (napríklad v garsónke, na chodbe, v technickej miestnosti alebo v menšej prevádzkarni) a nie je nutné doň investovať prostriedky do plne automatizovaného, digitálneho ovládania s množstvom funkcií, ktoré by v danom kontexte zostali nevyužité.
Praktické tipy pre používateľa
- Pred prvým použitím po dlhšej odstávke (napríklad na konci zimnej sezóny pred prepnutím na chladenie) skontrolujte, či je prepínač režimu v správnej polohe zodpovedajúcej aktuálnemu ročnému obdobiu a nastaveniu celého vykurovacieho/chladiaceho systému.
- Ak jednotka fúka, ale nedosahuje požadovanú teplotu, skúste najprv zvýšiť rýchlosť ventilátora na stupeň MAX – pri analógovom ovládaní bez automatiky je totiž voľba intenzity prúdenia vzduchu vždy na používateľovi.
- V noci alebo v miestnostiach, kde je dôležitý tichý chod (spálne), zvoľte stupeň MIN, ktorý zabezpečí tichšiu, plynulejšiu cirkuláciu vzduchu za cenu o niečo pomalšieho dosiahnutia požadovanej teploty.
- Ak plánujete v budúcnosti prejsť na komfortnejšie ovládanie s automatickým prepínaním kúrenia/chladenia, systém aroVAIR umožňuje výmenu regulátora za elektronický (VA 2-WC C) alebo digitálny (VA 2-WC D) model bez nutnosti meniť samotnú jednotku fancoilu – stačí vymeniť ovládací panel a prípadne prekonfigurovať zapojenie podľa návodu k novému regulátoru.
Časté otázky
Má VA 1-WC DC displej alebo digitálne zobrazenie teploty?
Nie, ide o čisto analógový regulátor s otočným kolieskom na nastavenie teploty a mechanickým prepínačom režimu, bez digitálneho displeja. Ak potrebujete zobrazenie teploty a jemnejšiu reguláciu, zvoľte elektronický model VA 2-WC C alebo digitálny VA 2-WC D.
Koľko rýchlostných stupňov ventilátora regulátor ponúka?
Regulátor ponúka tri pevné stupne rýchlosti ventilátora – MIN, MED a MAX – bez plynulej alebo automatickej regulácie otáčok podľa teploty.
Dokáže regulátor sám prepínať medzi kúrením a chladením?
Nie, prevádzkový režim (Kúrenie/Chladenie/VYP) sa vždy volí manuálne prepínačom na tele regulátora. Automatické prepínanie medzi režimami ponúkajú vyššie modely v rade príslušenstva aroVAIR, napríklad VA 2-WC D.
Pre aké typy fancoilov Vaillant aroVAIR je regulátor určený?
VA 1-WC DC je univerzálny základný ovládač vhodný pre konzolové (parapetné) aj kanálové jednotky Vaillant aroVAIR, ktoré využívajú kompatibilné nízkonapäťové riadenie cez viacžilový kábel.
Potrebujem k tomuto regulátoru sadu s 3-cestným ventilom?
Iba pri dvojrúrkovom (2-rúrkovom) zapojení, kde jedno potrubie striedavo privádza teplú aj studenú vodu. V takom prípade je nutné doplniť sadu s 3-cestným prepínacím ventilom zodpovedajúcu výkonu vašej jednotky (napr. VA 2-3VW C alebo VA 2-3VW 070C).
Vyžaduje regulátor samostatné napájanie 230 V pri mieste montáže?
Nie, regulátor je napájaný nízkym napätím priamo z riadiacej elektroniky fancoilu prostredníctvom prepojovacieho kábla, takže samostatná sieťová zásuvka pri mieste montáže ovládača nie je potrebná.
Je možné regulátor neskôr nahradiť elektronickým alebo digitálnym modelom?
Áno, systém aroVAIR je koncipovaný tak, aby bolo možné ovládací panel kedykoľvek vymeniť za elektronický model VA 2-WC C alebo digitálny VA 2-WC D bez nutnosti meniť samotnú jednotku fancoilu – stačí vymeniť regulátor a prepojiť ho podľa návodu k novému typu.
Kto by mal vykonať montáž a zapojenie regulátora?
Elektrické zapojenie regulátora k riadiacej doske fancoilu by mal vždy vykonať kvalifikovaný technik s oprávnením na montáž vykurovacej, chladiacej a elektrickej techniky, a to podľa montážneho návodu Vaillant k danému typu jednotky aroVAIR, aby sa predišlo nesprávnemu zapojeniu svoriek.
Dodatočné parametre
| Kategória: | Príslušenstvo pre fancoily Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ zariadenia: | Analógový drôtový regulátor |
| Spôsob ovládania: | Otočné koliesko + prepínač režimu |
| Prevádzkové režimy: | Kúrenie / Chladenie / VYP |
| Rýchlostné stupne ventilátora: | 3 (MIN / MED / MAX) |
| Displej: | Nie |
| Pripojenie k jednotke: | Viacžilový kábel (5-žilový) |
| Napájanie: | Nízke napätie z elektroniky fancoilu |
| Kompatibilita: | Konzolové aj kanálové jednotky Vaillant aroVAIR |
| Značka: | Vaillant |
| Séria: | aroVAIR |
| Krajina pôvodu: | Nemecko / EÚ |
| Záruka: | 2 roky |
