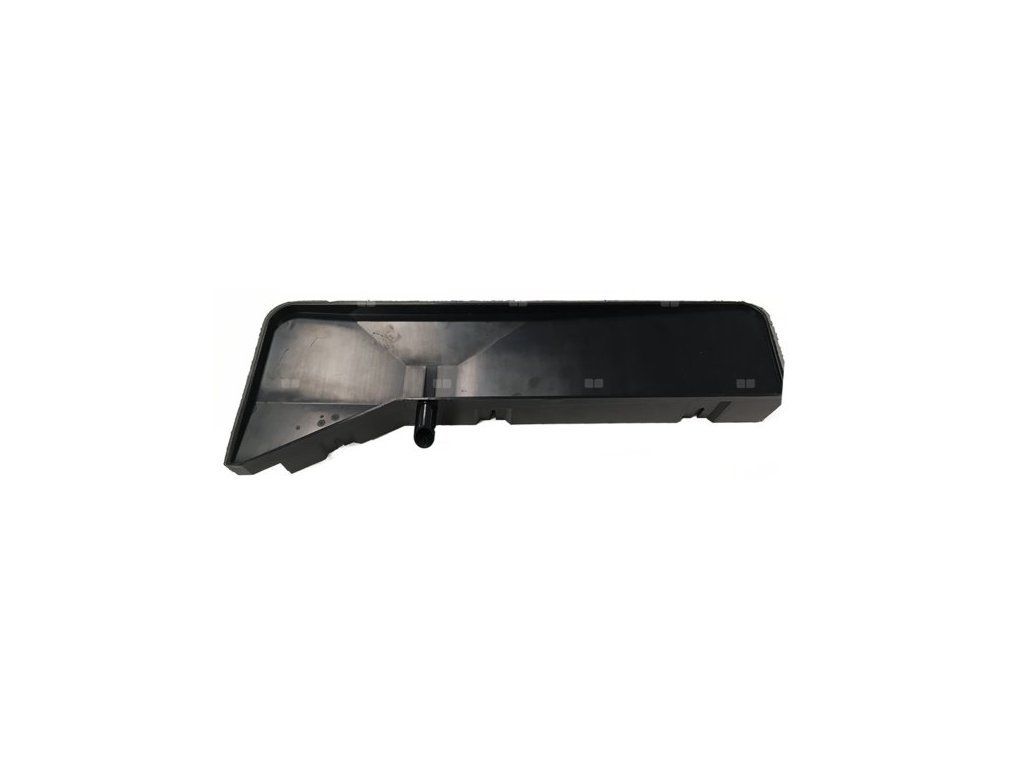

Vaillant aroVAIR VAZ-035-G1 – zberná vanička na kondenzát pre kazetový fancoil 3,5 kW

Podrobný popis

Vaillant aroVAIR VAZ-035-G1 – zberná vanička na kondenzát pre kazetový fancoil 3,5 kW

VAZ-035-G1 je zberná vanička na kondenzát z príslušenstva produktovej rady Vaillant aroVAIR, určená pre najmenšiu výkonovú verziu kazetového fancoilu série KN – model VA 2-035 KN s výkonom približne 3,5 kW. Táto súčasť rieši nevyhnutnú technickú požiadavku každého fancoilu prevádzkovaného v chladiacom režime: keď cez vodný výmenník preteká chladená voda (typicky s teplotou okolo 7 °C na vstupe), na chladných lamelách výmenníka kondenzuje vzdušná vlhkosť z okolitého vzduchu presne tak, ako sa zráža vlhkosť na studenom pohári v teplom prostredí. Tento kondenzát musí byť bezpečne zachytený a odvedený mimo podhľadu, aby nedošlo k jeho kvapkaniu do konštrukcie stropu, zamokreniu izolácie alebo poškodeniu podhľadových materiálov.

Zberná vanička sa montuje priamo pod telo jednotky VA 2-035 KN vnútri priestoru nad podhľadom a zachytáva všetok kondenzát vznikajúci na výmenníku počas chladiacej prevádzky. Z vaničky je kondenzát odvádzaný cez pripojenú odtokovú hadičku alebo rúrku, štandardne gravitačne (so spádom smerom k odpadu), prípadne k čerpadielku kondenzátu, ak konštrukčné podmienky (napríklad nedostatočný spád k najbližšiemu odpadovému bodu) gravitačný odtok neumožňujú. Bez správne nainštalovanej a funkčnej zbernej vaničky nie je možné bezpečne prevádzkovať fancoil v chladiacom režime.

Technické parametre

Prečo je zberná vanička nevyhnutná

Chladiaci režim fancoilu je z fyzikálneho hľadiska nerozlučne spojený s tvorbou kondenzátu – akonáhle povrch výmenníka klesne pod teplotu rosného bodu okolitého vzduchu, vlhkosť sa na ňom začne zrážať. Množstvo vznikajúceho kondenzátu závisí od vlhkosti vzduchu v miestnosti a od intenzity chladenia, no pri bežnej letnej prevádzke ide o merateľné množstvo vody, ktoré sa musí priebežne odvádzať. Ak by zberná vanička chýbala, poškodila sa, alebo bola nesprávne nainštalovaná (napríklad bez dostatočného spádu k odtoku), kondenzát by sa hromadil v priestore nad podhľadom a mohol by spôsobiť zamokrenie stropnej konštrukcie, poškodenie izolácie, škvrny na podhľade, alebo v horšom prípade aj tvorbu plesní. Práve preto je táto vanička považovaná za nevyhnutnú súčasť každej inštalácie kazetového fancoilu, ktorá bude niekedy využívať chladiaci režim, nielen doplnkové príslušenstvo.

Montáž

Vanička sa inštaluje v rámci montáže tela jednotky, ešte pred zavesením finálneho krycieho panela – umiestňuje sa pod výmenník tak, aby zachytávala všetok odkvapkávajúci kondenzát, a pripája sa na odtokovú hadičku alebo rúrku vedenú so spádom smerom k najbližšiemu odpadovému bodu (kanalizácia, zvod, alebo nádrž čerpadielka kondenzátu). Dôležité je pri montáži zabezpečiť, aby telo jednotky aj samotná vanička boli vo vodorovnej polohe (respektíve s miernym spádom v smere odtoku), pretože nerovnomerné vyrovnanie môže spôsobiť, že sa časť kondenzátu nezachytí správne alebo neodtečie. Tesnosť napojenia odtokovej hadičky by mala byť odskúšaná ešte pred zavesením krycieho panela, aby prípadná netesnosť bola odhalená skôr, než sa stane neprístupnou.

Údržba a starostlivosť

Zberná vanička a jej odtokové napojenie vyžadujú pravidelnú kontrolu priechodnosti, najmä pred nástupom letnej chladiacej sezóny, keď jednotka začne produkovať kondenzát po zimnej prestávke. V priebehu sezóny sa v odtokovej hadičke alebo priamo vo vaničke môžu časom usadzovať nečistoty, riasy alebo biofilm (najmä pri stojatej vlhkosti v teplejšom prostredí nad podhľadom), preto sa odporúča príležitostná kontrola priechodnosti odtoku, prípadne jednoduché prepláchnutie systému. Zanesený alebo upchatý odtok kondenzátu je jednou z najčastejších príčin netesností a únikov vody z kazetových jednotiek počas chladiacej sezóny, preto by táto kontrola nemala byť pri ročnej servisnej prehliadke opomenutá.

Kompatibilita

Táto zberná vanička je určená výhradne pre najmenšiu, 3,5 kW výkonovú triedu kazetového radu KN – model VA 2-035 KN, ktorého menší pôdorysný rozmer tela (647 × 647 mm platforma spolu s krycím panelom VA 2-035 NKP) zodpovedá aj menšiemu rozmeru tejto vaničky. Pre väčšie výkonové triedy (5 a 10 kW, modely VA 2-050 KN a VA 2-100 KN) je určená samostatná, väčšia zberná vanička s kódom 8000022078 (VA 2-ADP 050-100K), zodpovedajúca ich väčšej pôdorysnej platforme. Pri objednávaní je preto potrebné zvoliť vaničku presne zodpovedajúcu výkonovej triede inštalovaného tela fancoilu.

Riešenia odvodu kondenzátu – gravitačné vs. čerpané

Odvod kondenzátu zo zbernej vaničky sa v praxi rieši dvoma základnými spôsobmi. Prvým a jednoduchším je gravitačný odtok – hadička alebo rúrka vedená so stálym spádom (typicky minimálne 1 – 2 % sklonu) smerom k najbližšiemu odpadovému bodu, či už je to zvislé odpadové potrubie kanalizácie, dažďový zvod (ak to miestne predpisy umožňujú), alebo iný vhodný odvodný bod. Tento spôsob je nenáročný na údržbu a spoľahlivý, pokiaľ je zabezpečený dostatočný a trvalý spád po celej dĺžke trasy. Druhým riešením, používaným tam, kde konštrukčné alebo dispozičné podmienky neumožňujú gravitačný spád (napríklad keď je najbližší odpadový bod vyššie než samotná vanička, alebo trasa vedie cez viacero prekážok), je použitie malého čerpadielka kondenzátu, ktoré aktívne prečerpáva zachytenú vodu do vzdialenejšieho alebo vyššie položeného odpadového bodu. Voľba medzi týmito dvomi riešeniami sa robí už vo fáze projektovej prípravy inštalácie na základe konkrétnej dispozície objektu a polohy fancoilu voči dostupným odpadovým bodom.

Bez ohľadu na zvolený spôsob odvodu je zberná vanička prvým a základným článkom celého reťazca – zachytáva kondenzát priamo pri zdroji jeho vzniku (výmenníku), skôr než sa dostane do kontaktu s okolitou konštrukciou. Preto je kvalita a správne rozmerovanie tejto vaničky, prispôsobené presne danému modelu fancoilu, jedným z kľúčových faktorov spoľahlivosti celého systému odvodu kondenzátu.

Prevencia problémov s vlhkosťou v podhľade

Kazetové fancoily sú z konštrukčného hľadiska umiestnené v skrytom priestore nad podhľadom, kam nie je bežne vidieť a kde sa prípadný únik vody môže dlhší čas prejavovať iba nepriamo – napríklad škvrnami na strope, zápachom vlhkosti alebo neskôr viditeľným poškodením podhľadových materiálov. Práve preto je prevencia únikov kondenzátu dôležitejšia než pri viditeľných technických zariadeniach, kde je prípadný problém možné odhaliť okamžite. Funkčná a správne udržiavaná zberná vanička spolu s priechodným odtokovým systémom je hlavnou obranou proti tomuto riziku. Pri niektorých inštaláciách sa navyše dopĺňa aj bezpečnostný plavákový spínač, ktorý pri prípadnom prekročení hladiny vo vaničke (napríklad pri upchatom odtoku) automaticky odstaví chladiacu funkciu jednotky, čím zabráni ďalšiemu hromadeniu kondenzátu – takéto doplnkové bezpečnostné prvky odporúčame konzultovať s montážnou firmou pri návrhu konkrétnej inštalácie.

Prečo objednať originálnu vaničku VAZ-035-G1

Originálna zberná vanička od výrobcu zaručuje presné dorazenie na rozmer a tvar tela jednotky VA 2-035 KN, správne umiestnenie pod výmenníkom pre úplné zachytenie kondenzátu a kompatibilitu s odtokovým systémom navrhnutým výrobcom pre tento konkrétny model. Táto položka patrí medzi základné, nevyhnutné komponenty každej inštalácie kazetového fancoilu určenej na chladenie a odporúčame ju objednať spolu s telom jednotky, krycím panelom a regulátorom, aby bola inštalácia od začiatku funkčná a bezpečná pred rizikom úniku kondenzátu do podhľadu. Ide o pomerne nízkonákladovú položku v porovnaní s celkovou hodnotou fancoilovej inštalácie, no jej absencia alebo nesprávna funkcia môže spôsobiť neúmerne vysoké následné škody na stavebnej konštrukcii, preto sa neoplatí túto súčasť pri objednávke opomenúť ani podceňovať, a to ani v prípadoch, keď sa chladiaca funkcia plánuje spustiť až s určitým odstupom po prvotnej vykurovacej inštalácii.
