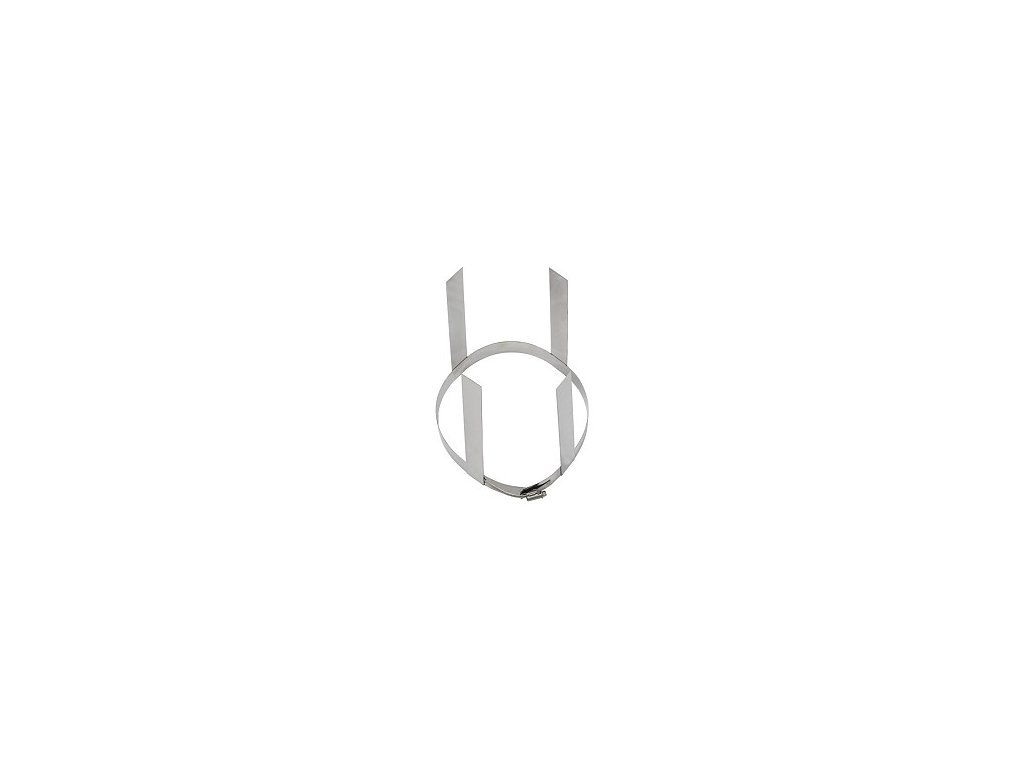

Vaillant Dištančný držiak Ø 200 mm (1 ks)
Kód: 0020095564Podrobný popis
Dištančný držiak Ø 200 mm je originálny nerezový upevňovací prvok pre odťahový systém Vaillant DN 200 PP, dodávaný jednotlivo po 1 kuse. Slúži na bezpečné uchytenie jednostenného plastového dymovodu ku stene, do šachty alebo k inej nosnej konštrukcii, pričom zároveň zaisťuje predpísaný odstup potrubia od podkladu.
Odťahový systém Vaillant DN 200 PP je originálny komponentový systém na odvod spalín z veľkokapacitných kondenzačných kotlov radu ecoCRAFT exclusiv (a v niektorých projektoch aj z kaskádových zostáv viacerých kondenzačných kotlov Vaillant zapojených do spoločného zberača spalín). Ide o jednostenné plastové potrubie z odolného polypropylénu (PP), ktoré je vzhľadom na nízku teplotu spalín kondenzačnej techniky (typicky do cca 80 °C) plnohodnotnou a cenovo výhodnejšou alternatívou ku kovovým nerezovým dymovodom používaným pri starších atmosférických alebo nízkoúčinných zdrojoch tepla. Tento konkrétny variant v balení po 1 kuse je určený predovšetkým na dokúpenie jednotlivého kusa - napríklad pri drobnej oprave, doplnení chýbajúceho úchytu po rekonštrukcii trasy, alebo keď montážna firma potrebuje presne dorátať počet držiakov na konkrétnu zákazku bez zbytočného predimenzovania objednávky.
Technické charakteristiky
- Materiál - kvalitná nerezová oceľ, odolná voči vlhkosti aj kondenzátu spalín
- Menovitý priemer - DN 200, presne pre potrubie odťahového systému ecoCRAFT exclusiv
- Balenie - 1 kus
- Objednávacie číslo výrobcu - 0020095564
- Typ úchytu - objímkový držiak s montážnym uchom na skrutkové upevnenie
- Funkcia - nesie hmotnosť zvislej trasy dymovodu a udržiava predpísaný odstup od horľavých aj nehorľavých konštrukcií
- Kompatibilita - určený výhradne pre systém DN 200 PP, nie je zameniteľný s držiakmi iných priemerov (napr. DN 110/160 alebo DN 130)
Montáž a použitie v trase dymovodu
Dištančné držiaky sa osadzujú v pravidelných rozstupoch po celej dĺžke zvislej aj vodorovnej trasy dymovodu tak, aby potrubie neprevísalo, nebolo namáhané vlastnou hmotnosťou v spojoch a súčasne dodržiavalo minimálny predpísaný odstup od okolitých konštrukcií. Presný rozstup držiakov (typicky v rozmedzí približne 1,5 - 2 m pri zvislých úsekoch) a spôsob kotvenia do konkrétneho typu steny alebo murovanej šachty vždy stanovuje projekt spalinovej cesty a montážny návod k systému ecoCRAFT exclusiv - montáž má vykonávať výhradne oprávnená servisná alebo montážna firma s odbornou spôsobilosťou na inštaláciu spalinových ciest. Držiak sa nasadí na plastové potrubie DN 200 PP a následne pevne ukotví do podkladu vhodnými kotviacimi prvkami zodpovedajúcimi materiálu steny (murivo, betón, oceľová konštrukcia šachty).
Kompatibilita a zaradenie do systému
Držiak je súčasťou uceleného radu príslušenstva pre odťahový systém DN 200 PP a je plne kompatibilný so všetkými priamymi kusmi, kolenami, predĺženiami aj revíznymi prvkami tohto priemeru, ktoré nájdete nižšie v prehľadovej tabuľke. Nie je kompatibilný s menšími priemermi odťahových systémov Vaillant (napríklad DN 110/160 mm pre bytové kondenzačné kotly ecoTEC plus alebo DN 130 mm pre menšie kaskádové zostavy) - pri objednávke si preto vždy overte, že váš kotol skutočne využíva DN 200 PP trasu.
Prečo majú veľké kotly ecoCRAFT väčší priemer dymovodu ako bytové kotly
Odťahové systémy Vaillant sa dodávajú vo viacerých menovitých priemeroch podľa výkonu a typu pripájaného zdroja tepla. Bytové závesné kondenzačné kotly ecoTEC plus bežne využívajú koncentrické alebo jednostenné systémy s priemerom 60/100 mm, 80/125 mm alebo 110/160 mm, pretože ich výkon sa pohybuje rádovo v jednotkách až nižších desiatkach kW. Naproti tomu veľkokapacitné kondenzačné kotly radu ecoCRAFT exclusiv, ktoré sa používajú v bytových domoch, priemyselných objektoch, hoteloch, wellness centrách alebo pri centrálnom zásobovaní teplom, dosahujú výkony rádovo v desiatkach až stovkách kW - preto potrebujú výrazne väčší prierez odťahovej cesty, aby spaliny mohli odchádzať s primerane nízkou rýchlosťou prúdenia a nízkym tlakovým odporom.
Práve na tento účel slúži rad príslušenstva s menovitým priemerom DN 200 PP, ktorého je tento dištančný držiak súčasťou. Pri poddimenzovanom priemere trasy by narastal odpor prúdenia spalín, čo by sa mohlo prejaviť zníženou účinnosťou spaľovania, hlučnejšou prevádzkou ventilátora kotla alebo v krajnom prípade až bezpečnostným odstavením kotla poistnou automatikou. Naopak, korektne navrhnutý a namontovaný systém DN 200 PP so správne rozmiestnenými dištančnými držiakmi zaisťuje tichú, spoľahlivú a dlhodobo bezúdržbovú prevádzku celej spalinovej cesty.
Pri navrhovaní trasy je preto dôležité nekombinovať diely rôznych menovitých priemerov bez vhodného redukčného prvku a vždy sa riadiť projektovou dokumentáciou spalinovej cesty vypracovanou pre konkrétny model a výkon kotla ecoCRAFT exclusiv, prípadne pre danú kaskádovú zostavu.
Rovnako dôležitá ako samotný priemer je aj klasifikácia materiálu podľa teplotnej a tlakovej triedy spalinovej cesty (napríklad podľa noriem radu EN 1443 a EN 14471 pre plastové a kombinované systémy). Jednostenné polypropylénové potrubie DN 200 PP je určené pre prevádzku v mokrom režime (kondenzačná prevádzka) pri teplotách spalín zodpovedajúcich modernej kondenzačnej technike a pri mierne podtlakovej alebo pretlakovej prevádzke podľa konkrétneho zapojenia ventilátora kotla. Práve preto sa pri týchto systémoch kladie taký dôraz na kvalitu a originalitu všetkých komponentov vrátane na prvý pohľad nenápadných dielov, akými sú dištančné držiaky - ich úlohou nie je iba estetické upevnenie potrubia, ale zachovanie certifikovanej skladby celej spalinovej cesty ako funkčného celku, ktorý prešiel spoločným schválením u výrobcu kotla.
Údržba, servis a kontrola
Samotný dištančný držiak nevyžaduje žiadnu pravidelnú údržbu - ide o pasívny nosný a upevňovací prvok bez pohyblivých častí. Pri pravidelnej ročnej kontrole spalinovej cesty (ktorú vykonáva kominár alebo servisný technik) sa však odporúča vizuálne skontrolovať, či držiak nie je uvoľnený, skorodovaný v mieste kotvenia do steny, alebo či nedošlo k mechanickému poškodeniu pri stavebných prácach v jeho okolí. Uvoľnený alebo poškodený držiak treba bezodkladne vymeniť, keďže nesie hmotnosť celej trasy dymovodu nad ním a jeho zlyhanie by mohlo spôsobiť priehyb alebo netesnosť spojov potrubia.
Prečo si vybrať originálny diel Vaillant
Pri montáži odťahového systému sa jednoznačne odporúča používať originálne diely priamo od výrobcu Vaillant, nie univerzálne náhrady iných značiek. Originálny dištančný držiak má presne definovaný priemer objímky, hrúbku materiálu aj protikoróznu úpravu zodpovedajúcu certifikácii celého systému ecoCRAFT exclusiv - iba tak zostáva zachovaná záruka na kotol aj na samotnú spalinovú cestu. Balenie po 1 kuse oceníte hlavne vtedy, keď potrebujete presne doplniť chýbajúci kus bez zbytočného predimenzovania objednávky - pri väčších trasách je z hľadiska ceny za kus výhodnejšie balenie po 4 alebo 10 kusoch, ktoré nájdete tiež v našej ponuke.
Prehľad celého systému Vaillant DN 200 PP
Nižšie nájdete prehľad všetkých dielov odťahového systému DN 200 PP, ktoré máme aktuálne v ponuke na atria.sk, aby ste si vedeli jednoducho zostaviť kompletnú trasu dymovodu pre váš kotol alebo kaskádu kotlov ecoCRAFT exclusiv.
| Diel systému Vaillant DN 200 PP | Cena s DPH | Poznámka |
|---|---|---|
| Dištančný držiak (1 ks) | 34,50 € | nerezový držiak, samostatný kus na jeden upevňovací bod ← tento produkt |
| Dištančný držiak (4 ks) | 120,00 € | sada pre celú kratšiu zvislú trasu dymovodu |
| Dištančný držiak (10 ks) | 280,00 € | veľkoobjemové balenie pre dlhé trasy, kaskády a montážne firmy |
| Priamy kus s revíznym otvorom | 270,00 € | rovný diel s kontrolným/čistiacim otvorom |
| Revízne koleno 87° | 345,00 € | smerový diel 87° s revíznym/čistiacim otvorom |
| Koleno 87° | 230,00 € | smerový diel 87° bez revízie, pre priebežné trasy |
| Koleno 45° | 220,00 € | miernejšia zmena smeru trasy o 45° |
| Koleno 30° | 200,00 € | najmenšia bežne dostupná zmena smeru o 30° |
| Predĺženie dymovodu 0,5 m | 105,00 € | krátke predĺženie na doladenie trasy |
| Predĺženie dymovodu 1,0 m | 145,00 € | štandardné predĺženie pre bežné preklenutie výšky |
| Predĺženie dymovodu 2,0 m | 240,00 € | najdlhšie predĺženie, najmenej spojov na dlhej trase |
Časté otázky
Časté otázky - Vaillant Dištančný držiak Ø 200 mm (1 ks)
Koľko dištančných držiakov potrebujem na celú trasu dymovodu?
Presný počet závisí od dĺžky a smerovania trasy - orientačne sa počíta s jedným držiakom na približne každých 1,5 - 2 m zvislého úseku, plus doplnkové kusy pri kolenách a prechodoch. Presný počet vám najspoľahlivejšie určí projekt spalinovej cesty alebo montážna firma priamo na mieste.
Je tento držiak vhodný aj pre iný priemer dymovodu ako DN 200?
Nie, tento držiak je vyrobený presne na priemer DN 200 mm a nie je vhodný pre iné priemery systémov Vaillant, ako je napríklad DN 110/160 mm pre bytové kotly ecoTEC plus.
Môžem si objednať len 1 kus, ak mi jeden držiak chýba po rekonštrukcii?
Áno, presne na tento účel je určené balenie po 1 kuse - nemusíte kupovať väčšie balenie, ak potrebujete doplniť iba jeden kus do existujúcej trasy.
Z akého materiálu je držiak vyrobený a je odolný voči kondenzátu?
Držiak je vyrobený z nerezovej ocele, ktorá je odolná voči vlhkosti aj prípadnému kontaktu s kyslým kondenzátom spalín kondenzačnej techniky, takže si zachováva dlhú životnosť aj pri vonkajšej montáži.
Musí montáž vykonať odborná firma?
Áno, montáž spalinovej cesty vrátane všetkých úchytov a držiakov musí vykonať oprávnená servisná alebo montážna firma s odbornou spôsobilosťou, keďže ide o súčasť spalinovej cesty podliehajúcej revíznym kontrolám.
Ovplyvňuje počet a rozmiestnenie držiakov ťah dymovodu?
Samotný držiak neovplyvňuje prúdenie spalín vo vnútri potrubia, jeho úlohou je výhradne mechanické upevnenie a udržanie predpísaného sklonu a polohy trasy, čo je však nepriamo dôležité pre správnu funkciu celého odťahového systému.
Prečo majú kotly ecoCRAFT exclusiv väčší priemer dymovodu ako bytové kondenzačné kotly?
Väčší menovitý priemer DN 200 (oproti bežným DN 110/160 alebo DN 80/125 pri bytových kondenzačných kotloch ecoTEC plus) súvisí s podstatne vyšším výkonom a teda aj objemom spalín, ktoré musí trasa bezpečne odviesť pri nízkom odpore prúdenia. Pri poddimenzovanom priemere by rástol tlakový odpor trasy a kotol by nemusel dosahovať menovitý výkon ani deklarovanú účinnosť.
Dá sa tento držiak použiť aj pri montáži na fasádu budovy, nie len do šachty?
Áno, dištančné držiaky DN 200 sa v praxi používajú tak pri vedení trasy vnútri murovanej šachty, ako aj pri vonkajšom vedení po fasáde - v oboch prípadoch zabezpečujú rovnaký predpísaný odstup potrubia od podkladu, líši sa iba typ kotviaceho prvku podľa materiálu fasády.
Kde si môžem overiť presný typ a priemer odťahového systému môjho kotla ecoCRAFT exclusiv?
Presný typ a priemer spalinovej cesty nájdete v projektovej dokumentácii kotolne, v montážnom návode ku konkrétnemu modelu ecoCRAFT exclusiv alebo vám ho na požiadanie overí náš tím podľa výrobného čísla kotla - radi vám pred objednávkou poradíme, aby ste si objednali presne vyhovujúci diel.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Výrobca: | Vaillant |
| Typové označenie: | Dištančný držiak DN 200 |
| Objednávacie číslo: | 0020095564 |
| Menovitý priemer (DN): | 200 mm |
| Materiál: | Nerezová oceľ (Edelstahl) |
| Počet kusov v balení: | 1 ks |
| Určenie: | Odťahový systém ecoCRAFT exclusiv, DN 200 PP |
| Funkcia: | Upevnenie a vystredenie dymovodu s odstupom od steny/šachty |
| Typ montáže: | Skrutkovanie na stenu alebo do šachty |
| Krajina pôvodu: | Nemecko |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
