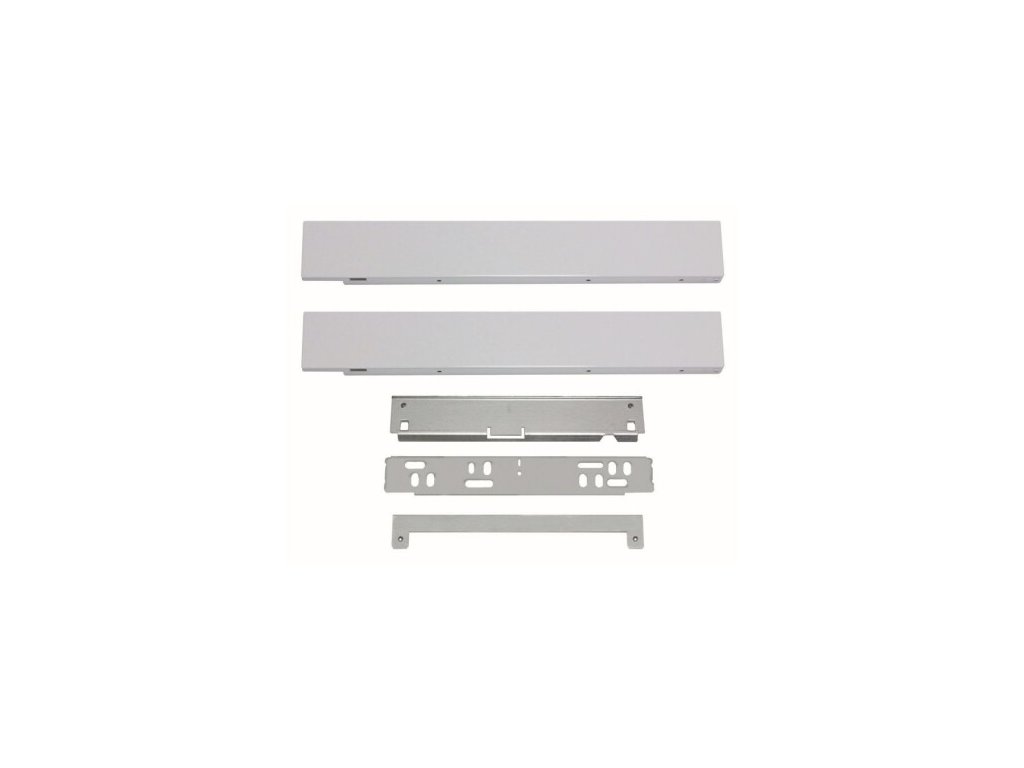

Vaillant distančný rám 105 mm pod ecoTEC plus/pro pre VIH Q 75 vedľa seba
Kód: 0020021856Podrobný popis
Vaillant distančný rám 105 mm – montážny dištančník pre ecoTEC plus/pro s bočným zásobníkom VIH Q 75
Vaillant distančný rám 105 mm (objednávacie číslo 0020021856) je originálny montážny doplnok pre závesné kondenzačné kotly Vaillant radu ecoTEC plus a ecoTEC pro, určený špeciálne pre inštaláciu, pri ktorej sa vedľa kotla montuje závesný zásobník teplej vody VIH Q 75 (75-litrový zásobník umiestnený vedľa kotla na spoločnej montážnej lište, nie pod kotlom). Rám vytvára potrebný odstup medzi zadnou stenou kotla a stenou miestnosti, ktorý je nutný na to, aby sa za kotol zmestili prepojovacie potrubia a armatúry smerujúce k vedľa umiestnenému zásobníku.
Na čo presne rám slúži
Pri štandardnej montáži kotla priamo na stenu (bez zásobníka alebo so zásobníkom umiestneným pod kotlom) postačuje bežný odstup daný konštrukciou samotného kotla. Ak sa však zvolí konfigurácia so zásobníkom VIH Q 75 umiestneným vedľa kotla (nie pod ním), je potrebné medzi kotol a stenu vložiť dištančný rám s hrúbkou 105 mm, ktorý:
- Vytvára priestor pre vedenie prepojovacích rozvodov (vykurovacia voda, teplá a studená voda) medzi kotlom a bočne umiestneným zásobníkom bez nutnosti frézovania drážok do steny
- Umožňuje symetrické, esteticky čisté usporiadanie kotla a zásobníka vedľa seba na spoločnej stene
- Zjednodušuje prípadný budúci servis, keďže prepojovacie rozvody zostávajú prístupné za odklopeným krytom kotla, nie zamurované v stene
Technické vyhotovenie
- Hrúbka rámu (odstup od steny): 105 mm
- Určený pre kotly Vaillant ecoTEC plus a ecoTEC pro (kompatibilita platí pre modelové rady, ktoré podporujú bočnú montáž zásobníka VIH Q 75)
- Kompatibilný so závesným zásobníkom teplej vody VIH Q 75 (75 litrov), umiestneným vedľa kotla
- Kovová konštrukcia s montážnymi otvormi zodpovedajúcimi štandardnej závesnej lište kotlov ecoTEC
- Súčasťou je potrebný spojovací materiál pre upevnenie rámu medzi kotol a stenu
Kedy tento rám potrebujete
Tento konkrétny dištančný rám je potrebný výhradne pri konfigurácii, kde sa zásobník teplej vody VIH Q 75 montuje vedľa kotla na spoločnú stenu (typicky v menších technických miestnostiach, kuchynských linkách so skrytou technikou, alebo tam, kde nie je vhodné miesto pod kotlom pre montáž zásobníka). Pri alternatívnej konfigurácii, kde je zásobník umiestnený priamo pod kotlom, sa používajú iné typy montážneho príslušenstva (napríklad izolačné estetické kryty pre montáž zásobníka pod kotol), nie tento bočný dištančný rám. Rovnako, ak sa namiesto zásobníka VIH Q 75 inštaluje iný typ alebo objem zásobníka, je potrebné overiť kompatibilitu konkrétneho montážneho príslušenstva s technikom alebo priamo v katalógu Vaillant.
Montáž
- Rám sa upevňuje na spoločnú závesnú lištu spolu s kotlom, medzi zadnú stenu kotla a stenu miestnosti
- Pred montážou je potrebné overiť, že stena aj závesná lišta unesú kombinovanú hmotnosť kotla, rámu aj zásobníka pri plnom naplnení vodou
- Prepojovacie potrubia (vykurovacia voda medzi kotlom a zásobníkom, studená a teplá úžitková voda) sa vedú v priestore vytvorenom rámom medzi kotlom a stenou
- Po zapojení všetkých rozvodov sa nasadí kryt kotla, ktorý zakryje aj samotný dištančný rám
- Montáž by mal vždy realizovať kvalifikovaný technik s oprávnením na montáž plynových zariadení, keďže súčasťou zapojenia sú aj rozvody plynu, vykurovacej aj úžitkovej vody
Kompatibilita
Distančný rám 105 mm je určený pre kondenzačné kotly Vaillant ecoTEC plus a ecoTEC pro v konfigurácii s bočne umiestneným závesným zásobníkom VIH Q 75. Pred objednaním odporúčame overiť presný model kotla a plánovanú konfiguráciu zásobníka priamo s predajcom alebo technikom, keďže rôzne modelové rady a objemy zásobníkov môžu vyžadovať odlišné montážne príslušenstvo (napríklad iný typ rámu pre novšie kotly s technológiou IoniDetect, alebo úplne odlišné riešenie pri montáži zásobníka pod kotol namiesto vedľa neho).
Údržba
Samotný dištančný rám ako pasívny kovový konštrukčný prvok nevyžaduje žiadnu údržbu. Odporúčame však v rámci pravidelnej servisnej prehliadky kotla skontrolovať:
- Pevnosť uchytenia kotla, rámu aj zásobníka na závesnej lište
- Tesnosť prepojovacích rozvodov vedených v priestore vytvorenom rámom
- Prípadné stopy korózie na kovovej konštrukcii rámu, najmä pri vlhších priestoroch
Prečo zvoliť originálne príslušenstvo Vaillant
Použitie originálneho dištančného rámu zaručuje presné rozmerové aj mechanické zladenie s konkrétnym modelom kotla a zásobníka, vrátane polohy montážnych otvorov zodpovedajúcich štandardnej závesnej lište. Improvizované alebo neoriginálne riešenia (napríklad vlastnoručne vyrobené dištančné prvky) môžu spôsobiť problémy s pevnosťou uchytenia alebo nedostatočný priestor pre vedenie rozvodov, čo pri ťažkých kombináciách kotol + naplnený zásobník predstavuje bezpečnostné riziko.
Súvis s ostatným príslušenstvom pre kotly a zásobníky
V ponuke atria.sk nájdete okrem tohto dištančného rámu aj ďalšie súvisiace montážne príslušenstvo pre kotly a zásobníky Vaillant – napríklad dištančný rám 92 mm pre bočné pripojenie novších kotlov IoniDetect, izolačné estetické kryty pre montáž zásobníka pod kotol, odkvapávací sifón na kondenzát, alebo cirkulačné čerpadlo pre zásobníky VIH R uniSTOR. Pri plánovaní kompletnej inštalácie kotla so zásobníkom odporúčame overiť, ktoré konkrétne komponenty váš zvolený model a konfigurácia vyžaduje, aby ste predišli dodatočnému dokupovaniu chýbajúcich dielov počas montáže.
Typický scenár použitia v praxi
Predstavme si byt alebo menší rodinný dom, kde je v kuchyni alebo v technickej nike vyhradený priestor na stene pre kotol aj zásobník teplej vody vedľa seba – napríklad z dôvodu obmedzenej výšky priestoru, ktorá neumožňuje montáž zásobníka pod kotol. V takomto prípade sa použije práve distančný rám 105 mm, ktorý zabezpečí správny odstup kotla od steny pre vedenie prepojovacích rozvodov k vedľa umiestnenému zásobníku VIH Q 75, pričom výsledná inštalácia pôsobí esteticky ako jeden kompaktný celok.
Časté otázky
- Je tento rám potrebný aj pri montáži zásobníka pod kotol? Nie, tento konkrétny rám je určený výhradne pre konfiguráciu so zásobníkom VIH Q 75 umiestneným vedľa kotla. Pri montáži zásobníka pod kotol sa používa iné príslušenstvo (napríklad izolačný estetický kryt).
- Je rám kompatibilný aj s inými zásobníkmi než VIH Q 75? Rám je špecifikovaný výrobcom pre kombináciu s VIH Q 75. Pri iných objemoch alebo typoch zásobníka odporúčame overiť kompatibilitu s technikom pred objednávkou.
- Obsahuje balenie aj spojovací materiál? Áno, súčasťou dodávky je potrebný spojovací materiál na upevnenie rámu medzi kotol a stenu.
- Môžem montáž vykonať svojpomocne? Montáž kotla, zásobníka a prepojovacích rozvodov (plyn, voda) by mal vždy vykonávať kvalifikovaný technik s príslušným oprávnením, keďže ide o zásah do plynového a tlakového vodovodného systému.
- Je rám viditeľný po dokončení montáže? Nie, po zapojení všetkých rozvodov sa nasadí kryt kotla, ktorý zakryje aj samotný rám – výsledná inštalácia je esteticky čistá.
- Ovplyvňuje použitie rámu záruku na kotol alebo zásobník? Nie, správna montáž originálneho príslušenstva podľa pokynov výrobcu záruku neovplyvňuje, naopak je jednou z podmienok jej riadneho uznania v prípade reklamácie.
- Aká je záruka na tento produkt? Na distančný rám 105 mm poskytujeme štandardnú zákonnú záruku 2 roky odo dňa predaja.
Prečo je bočná montáž zásobníka niekedy jediným riešením
Montáž zásobníka teplej vody priamo pod kotol je vo väčšine bytov a rodinných domov preferovaným riešením vďaka nižším nárokom na šírku steny a jednoduchšiemu prepojeniu. Existuje však viacero situácií, kde táto konfigurácia nie je možná alebo vhodná: nedostatočná výška stropu v technickej miestnosti (kotol + zásobník pod ním by presiahol dostupnú výšku), potreba zachovať voľný priestor pod kotlom pre iné účely (napríklad umiestnenie práčky alebo skrinky), alebo architektonické obmedzenia pri rekonštrukcii staršieho bytu, kde je k dispozícii širšia, ale nižšia stena. V týchto prípadoch je bočná montáž zásobníka VIH Q 75 vedľa kotla praktickou alternatívou, ktorú tento distančný rám priamo podporuje.
Vplyv na celkovú dispozíciu technickej miestnosti
Pri plánovaní bočnej montáže je dôležité vopred zohľadniť celkovú šírku, ktorú kotol spolu so zásobníkom VIH Q 75 na stene zaberie, vrátane potrebných manipulačných a servisných odstupov po stranách zostavy. Distančný rám 105 mm síce rieši hĺbkový odstup od steny potrebný pre vedenie rozvodov, samotné rozmiestnenie kotla a zásobníka vedľa seba (šírka zostavy) je potrebné naplánovať už vo fáze prípravy inštalácie, ideálne v spolupráci s technikom, ktorý zohľadní aj polohu prívodu plynu, elektrickej prípojky a odvodu spalín.
Porovnanie bočnej a spodnej montáže zásobníka
| Konfigurácia | Nárok na výšku | Nárok na šírku | Potrebné príslušenstvo |
|---|---|---|---|
| Zásobník pod kotlom | vyšší (kotol + zásobník nad sebou) | nižší (rovnaká šírka ako kotol) | izolačný estetický kryt pre montáž pod kotol |
| Zásobník vedľa kotla (táto ponuka) | nižší (iba výška kotla/zásobníka) | vyšší (kotol + zásobník vedľa seba) | distančný rám 105 mm |
Táto tabuľka slúži ako orientačná pomôcka pri rozhodovaní medzi oboma variantmi montáže, konečné rozhodnutie by malo vždy zohľadňovať konkrétne dispozičné možnosti danej miestnosti.
Súvis s technológiou IoniDetect
Novšie kotly Vaillant ecoTEC vybavené technológiou IoniDetect (pokročilé monitorovanie plameňa pomocou ionizačného princípu s automatickým prispôsobovaním spaľovania) môžu mať v niektorých prípadoch odlišné požiadavky na montážne príslušenstvo v porovnaní so staršími modelovými radmi – napríklad iný typ dištančného rámu s odlišnou hrúbkou (napríklad 92 mm namiesto 105 mm). Pred objednávkou preto vždy odporúčame overiť presný typ a generáciu vášho kotla, aby ste zvolili správny variant montážneho príslušenstva.
Dôležitosť správneho odstupu pri servise
Okrem počiatočnej montáže rozvodov zohráva správny odstup vytvorený dištančným rámom dôležitú úlohu aj pri budúcom servise systému. Dostatočný priestor za kotlom umožňuje servisnému technikovi jednoduchší prístup k prepojovacím armatúram a prípadným uzatváracím ventilom bez nutnosti demontáže celej zostavy kotol-zásobník zo steny, čo skracuje čas potrebný na bežnú údržbu aj prípadné opravy.
Skúsenosti z praxe pri montáži bočnej konfigurácie
Montážne firmy, ktoré realizujú inštalácie s bočným zásobníkom VIH Q 75, potvrdzujú, že najčastejšou chybou pri absencii správneho dištančného rámu je nedostatočný priestor pre neskoršiu manipuláciu s prepojovacími hadicami a armatúrami, čo sa prejaví až pri prvom servisnom zásahu, keď technik zistí, že sa k danému miestu nedá pohodlne dostať. Použitie originálneho, presne dimenzovaného rámu 105 mm od výrobcu tomuto problému predchádza už vo fáze montáže, keďže rozmery rámu sú navrhnuté priamo v spolupráci s vývojom samotného kotla a zásobníka.
Vplyv na záruku kotla a zásobníka
Použitie originálneho príslušenstva Vaillant, vrátane tohto dištančného rámu, montovaného podľa pokynov výrobcu kvalifikovaným technikom, nemá žiadny negatívny vplyv na záručné podmienky kotla ani zásobníka. Naopak, dodržanie predpísaného postupu montáže vrátane použitia správneho typu montážneho príslušenstva je jednou z podmienok pre uznanie prípadnej reklamácie v rámci záruky poskytovanej na kotol alebo zásobník výrobcom.
Odporúčania pri objednávaní súvisiaceho príslušenstva
Pri objednávaní distančného rámu 105 mm odporúčame zároveň skontrolovať, či máte k dispozícii všetko ďalšie príslušenstvo potrebné pre kompletnú montáž zostavy kotol + bočný zásobník – napríklad prepojovacie potrubia medzi kotlom a zásobníkom, snímač teploty teplej vody v zásobníku, prípadne cirkulačné čerpadlo, ak plánujete zvýšiť komfort dodávky teplej vody k vzdialenejším odberným miestam v byte alebo dome. Kompletná objednávka všetkého potrebného príslušenstva vopred šetrí čas montážnej firmy aj zbytočné dodatočné objednávky a zdržania počas samotnej realizácie inštalácie priamo na stavbe.
Zhrnutie
Distančný rám 105 mm je jednoduchý, no nevyhnutný montážny komponent pre konkrétnu konfiguráciu inštalácie kotla Vaillant ecoTEC so zásobníkom VIH Q 75 umiestneným vedľa kotla. Zabezpečuje potrebný priestor pre vedenie prepojovacích rozvodov, prispieva k esteticky čistému výslednému vzhľadu inštalácie a uľahčuje aj budúci servis vďaka lepšiemu prístupu k armatúram za kotlom. Ako originálny diel priamo od výrobcu zaručuje presné rozmerové aj mechanické zladenie s konkrétnym modelom kotla a zásobníka, čo pri improvizovaných alebo neoriginálnych riešeniach nie je možné plnohodnotne garantovať.
Dodatočné parametre
| Kategória: | Vaillant – čerpadlové skupiny a príslušenstvo |
|---|---|
| Záruka: | 2 roky |
| Typ produktu: | Montážny dištančný rám |
| Hrúbka rámu (odstup od steny): | 105 mm |
| Určenie: | Vaillant ecoTEC plus, ecoTEC pro |
| Kompatibilný zásobník: | VIH Q 75 (vedľa kotla) |
| Materiál: | Kovová konštrukcia |
| Súčasť balenia: | Spojovací materiál |
| Značka: | Vaillant |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
