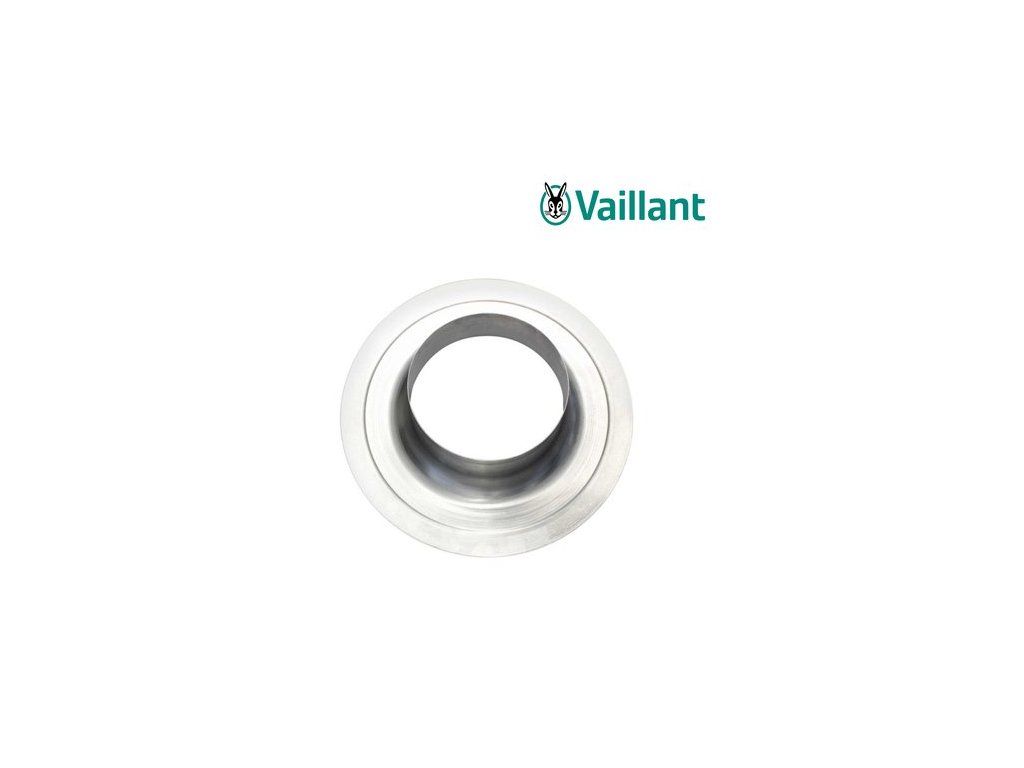

Vaillant EPP prechodka rovnou strechou - recoVAIR /4
Kód: 0010024163Podrobný popis
Vaillant EPP prechodka rovnou strechou - pre systém recoVAIR /4
Prechodka rovnou strechou je originálny doplnkový diel systému Vaillant recoVAIR /4 určený na vyvedenie hlavného vzduchotechnického potrubia z EPP (expandovaný polypropylén) kolmo cez plochú alebo takmer plochú strešnú konštrukciu. Na rozdiel od prechodky pre šikmé strechy, ktorá musí kopírovať sklon strešnej roviny, má tento diel jednoduchý priamy, kolmý tvar, keďže pri plochej streche sa vzduchotechnické potrubie vyvádza kolmo nahor bez potreby akéhokoľvek uhlového prispôsobenia.
Diel je konštrukčne zladený s okrúhlym EPP potrubím používaným v hlavnej trase medzi centrálnou rekuperačnou jednotkou (recoVAIR VAR 150/4, VAR 260/4 alebo VAR 360/4) a strešným vyústením, prípadne priamo nadväzuje na EPP potrubie menšieho priemeru 180/150 mm, ktoré sa v systéme recoVAIR /4 používa najmä pri menších centrálnych jednotkách a kratších trasách. Vďaka materiálu EPP je diel ľahký, mechanicky odolný a má vlastnú tepelnoizolačnú funkciu, ktorá obmedzuje kondenzáciu v mieste prestupu chladnou strešnou konštrukciou.
Súčasťou návrhu strešného prestupu pri plochej streche býva zvyčajne aj koordinácia s ďalšími prestupmi na tej istej strešnej rovine - komínmi, odvetraním kanalizácie, prestupmi vzduchotechniky kuchynského odsávania či inštaláciou fotovoltických panelov. Odporúčame preto polohu prestupu vzduchotechniky recoVAIR riešiť už v spoločnom výkrese všetkých strešných prestupov, nie samostatne bez väzby na ostatné profesie.
Technické charakteristiky
- Určenie: kolmý strešný prestup EPP potrubia pre ploché a takmer ploché strechy (sklon do cca 5-10°)
- Materiál: expandovaný polypropylén (EPP), uzavreto-bunková štruktúra s vlastnou tepelnou izoláciou
- Kompatibilné priemery potrubia: EPP potrubný systém recoVAIR /4 (radovo Ø180/150 mm, podľa konkrétnej zostavy trasy)
- Typ spoja: nasúvací spoj s presahom na priamy nadväzujúci úsek EPP potrubia
- Odolnosť voči vlhkosti a poveternostným vplyvom pri dlhodobej vonkajšej montáži
- Kompatibilita s jednotkami: recoVAIR VAR 150/4 L, VAR 150/4 R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E
- Krajina pôvodu: Nemecko (výrobný závod skupiny Vaillant Group)
- Záruka: 2 roky od predaja koncovému zákazníkovi
Kedy túto prechodku potrebujete
Tento diel zvolíte vždy, keď je strecha budovy, na ktorej sa realizuje prestup vzduchotechnického potrubia systému recoVAIR, plochá alebo má len minimálny sklon (typicky moderné novostavby s plochou strechou, prípadne prístavby a vstavané podkrovné byty s plochou strešnou terasou). Najčastejšie prípady použitia:
- Odvod znehodnoteného vzduchu z centrálnej jednotky cez plochú strechu do exteriéru.
- Nasávanie čerstvého vonkajšieho vzduchu cez rovnaký typ prestupu z opačnej strany trasy.
- Kombinácia s naväzujúcim ukončovacím kusom nad strechu, ak je potrebné potrubie vyviesť vyššie nad úroveň strešnej krytiny/hydroizolácie (napr. kvôli odstupovým vzdialenostiam od atiky alebo iných prestupov).
Pri sedlových alebo inak sklonených strechách so sklonom 25° a viac sa namiesto tohto dielu použije samostatná prechodka šikmou strechou (samostatný produkt v ponuke), ktorá má tvarovo prispôsobiteľný golier.
Súvisiace komponenty, ktoré budete pravdepodobne tiež potrebovať
Pri realizácii kompletného strešného prestupu na plochej streche sa v praxi spolu s touto prechodkou najčastejšie objednávajú aj nadväzujúce diely rovnakej vzduchotechnickej trasy - rovné úseky EPP potrubia potrebnej dĺžky smerom od jednotky k prechodke, prípadne ukončovací kus nad strechu, ak je nutné vyviesť potrubie vyššie nad úroveň hydroizolácie. Odporúčame tieto diely objednávať spoločne, aby ste mali istotu vzájomnej kompatibility priemerov aj typu spoja ešte pred začatím montážnych prác na streche, čím sa vyhnete zdržaniu realizácie kvôli dodatočnému dokupovaniu chýbajúcich častí trasy počas prebiehajúcej výstavby.
Montáž - postup a odporúčania
- Presné miesto prestupu sa určí podľa projektu vzduchotechniky, spravidla mimo úžľabí, dažďových vpustí a miest s predpokladaným zhromažďovaním vody na plochej streche.
- Do strešného plášťa (nosná konštrukcia, tepelná izolácia, hydroizolačná fólia) sa vyreže otvor presne podľa priemeru prechodky.
- EPP prechodka sa nasunie na potrubie prichádzajúce od jednotky a osadí sa kolmo do pripraveného otvoru.
- Napojenie na hydroizolačnú vrstvu plochej strechy (fóliová alebo asfaltová hydroizolácia) vykoná strešný technik s použitím systémových manžiet/golierov odporúčaných výrobcom danej hydroizolácie, aby bola zachovaná 100% vodotesnosť prestupu.
- Nad úroveň hydroizolácie sa diel vyvedie do potrebnej výšky (u plochých striech sa odporúča vyššia minimálna výška prestupu ako pri šikmých strechách kvôli väčšej vrstve snehu, ktorá sa na plochej streche môže hromadiť).
- Na hornú časť sa v prípade potreby napojí ukončovací kus nad strechu s ochrannou mriežkou proti hmyzu, lístiu a vtákom.
Kompatibilita so systémom recoVAIR /4
Diel je súčasťou uceleného systému príslušenstva pre centrálne jednotky Vaillant recoVAIR /4 a nadväzuje na:
- rovné úseky a kolená EPP potrubia rovnakého priemeru,
- ukončovací kus nad strechu, ak je potrebné vyššie vyvedenie nad strešnú rovinu,
- nízkoprofilové aj klasické rozdeľovače vzduchu na strane interiéru rozvodu.
Diel nie je určený na kombinovanie s potrubnými systémami iných výrobcov s odlišným profilom alebo priemerom - takáto kombinácia by mohla znamenať netesný spoj a stratu záruky na funkčnosť celého rozvodu.
Ploché strechy a špecifiká prestupu vzduchotechniky
Plochá strecha kladie na strešný prestup iné nároky ako strecha šikmá - voda sa na nej nezráža po sklone preč od prestupu, ale môže sa v okolí prestupu dočasne hromadiť, najmä pri nedostatočnom spáde k vtokom alebo pri upchatí odtokov lístím a nečistotami. Preto je kľúčové:
- umiestniť prestup do najvyššieho bodu danej strešnej roviny alebo aspoň mimo miest s predpokladaným zadržiavaním vody,
- zvoliť dostatočnú výšku vyvedenia nad úroveň hydroizolácie (bežne minimálne 300 mm, podľa konkrétneho projektu a snehovej oblasti),
- zabezpečiť kvalitné napojenie manžety prechodky na fóliovú alebo asfaltovú hydroizoláciu strechy pomocou systémových komponentov výrobcu strešnej krytiny.
Nesprávne vyriešený detail prestupu je jednou z najčastejších príčin dodatočných reklamácií zatekania na plochých strechách, preto sa táto časť realizácie rozhodne neoplatí podceňovať ani pri residenčných novostavbách s jednoduchým pôdorysom.
Prečo systém recoVAIR /4 používa práve EPP potrubie
Expandovaný polypropylén (EPP) je materiál, ktorý sa v technike vetrania s rekuperáciou tepla presadil predovšetkým vďaka kombinácii nízkej hmotnosti, vysokej tuhosti a vlastnej tepelnoizolačnej schopnosti danej jeho uzavreto-bunkovou štruktúrou. Oproti klasickému hladkému plastovému alebo pozinkovanému plechovému potrubiu, ktoré si na dosiahnutie rovnakých tepelnoizolačných vlastností vyžaduje dodatočné opláštenie minerálnou vlnou alebo penovou izoláciou, prináša EPP tieto výhody už v samotnom materiáli potrubia:
- Nižšia hmotnosť - montáž aj manipulácia s dielmi je jednoduchšia, najmä v stiesnených priestoroch podkrovia či medzistropného priestoru.
- Vlastná tepelná izolácia - obmedzuje kondenzáciu na povrchu potrubia bez nutnosti ďalšieho opláštenia, čo je výhodné práve v studených priestoroch, akými sú povala alebo miesto prestupu strechou.
- Odolnosť voči mechanickému poškodeniu - EPP je pružnejšie a odolnejšie voči preliačeniu ako tenkostenný plech, čo znižuje riziko poškodenia pri montáži aj počas prevádzky.
- Jednoduché spájanie - nasúvacie spoje s presahom umožňujú rýchlu montáž bez potreby špeciálneho náradia na rezanie plechu či zvárania spojov.
Tieto vlastnosti robia z EPP potrubného systému prirodzenú voľbu práve pre hlavnú trasu medzi centrálnou jednotkou recoVAIR a strešným, resp. fasádnym vyústením, kde sa najčastejšie stretávajú vykurovaný a nevykurovaný priestor budovy.
Súvislosť s energetickou hospodárnosťou budovy
Kvalitne zrealizovaný a vzduchotesný rozvod vzduchotechniky priamo ovplyvňuje reálnu energetickú náročnosť budovy. Netesnosti v potrubí alebo v mieste strešných prestupov znamenajú, že časť privádzaného vzduchu sa nedostane tam, kam má (do obytných miestností), a naopak, časť odvádzaného vzduchu môže unikať mimo výmenníka tepla jednotky bez toho, aby z neho bolo teplo spätne získané. Pri projektoch cielených na pasívny alebo nízkoenergetický štandard je preto tesnosť každého detailu rozvodu - vrátane zdanlivo jednoduchého strešného prestupu - jedným z faktorov, ktoré sa reálne prejavia na vyúčtovaní za vykurovanie.
Údržba a starostlivosť
Ako pasívny stavebný prvok nevyžaduje prechodka žiadnu údržbu vo forme výmeny súčiastok. Odporúča sa:
- pri pravidelnej ročnej kontrole plochej strechy (odporúčaná pre všetky ploché strechy bez ohľadu na typ vzduchotechniky) skontrolovať aj stav a tesnosť tohto prestupu,
- udržiavať okolie prestupu bez nahromadeného lístia, machu a nečistôt, ktoré by mohli bránit odtoku vody,
- v prípade mechanického poškodenia manžety alebo hydroizolácie v okolí prestupu vykonať opravu čo najskôr, aby sa predišlo zatekaniu do konštrukcie strechy.
Prečo si vybrať originálny diel Vaillant
Rozmerová a materiálová zhoda tohto dielu s celým systémom recoVAIR /4 je nevyhnutná pre zachovanie deklarovaných parametrov jednotky - tesnosti rozvodu, tlakových strát aj účinnosti spätného získavania tepla. Neoriginálny diel odlišného priemeru alebo materiálu môže spôsobiť netesnosti, nežiaduce prúdenie vzduchu popri potrubí, kondenzáciu vlhkosti alebo zníženú životnosť strešnej hydroizolácie v mieste prestupu. Kúpou originálneho dielu od autorizovaného partnera Vaillant máte istotu, že diel presne zodpovedá požiadavkám výrobcu na daný systém.
Nezanedbateľnou výhodou je aj skutočnosť, že pri reklamácii prípadnej netesnosti alebo poruchy funkcie systému dokáže servisný technik jednoznačne overiť pôvod a typ použitého dielu podľa objednávacieho čísla Vaillant, čo pri neoriginálnych alebo neznámych náhradách často nie je možné a môže skomplikovať alebo úplne znemožniť uplatnenie záruky na okolité komponenty rozvodu.
Časté otázky
Aký je rozdiel medzi touto prechodkou a prechodkou pre šikmú strechu?
Táto prechodka má priamy, kolmý tvar bez možnosti nastavenia uhla a je určená výhradne pre ploché alebo takmer ploché strechy. Prechodka pre šikmú strechu má naopak tvar univerzálneho goliera prispôsobiteľného sklonu 25° - 50°. Voľba nesprávneho typu vedie k netesnému alebo esteticky nevhodnému napojeniu na krytinu.
Aká výška vyvedenia potrubia nad strechu sa odporúča pri plochých strechách?
Presná hodnota závisí od konkrétneho projektu, snehovej oblasti a miestnych stavebných predpisov, vo všeobecnosti sa však pri plochých strechách odporúča vyššie vyvedenie potrubia ako pri šikmých strechách, aby sa predišlo zafúkaniu alebo zaneseniu snehom počas zimy. Presnú výšku odporúčame konzultovať s projektantom vzduchotechniky a strešným technikom.
Je súčasťou dodávky aj hydroizolačná manžeta pre napojenie na strešnú fóliu?
Samotný diel je EPP prechodka pre vzduchotechnické potrubie; systémové napojenie na konkrétny typ strešnej hydroizolácie (fóliová, asfaltová) sa realizuje pomocou komponentov odporúčaných výrobcom danej strešnej krytiny/hydroizolácie, nie sú súčasťou tohto balenia.
Dá sa diel použiť aj pri strechách so zeleňou (vegetačná strecha)?
Pri vegetačných strechách je nutné prestup riešiť s dostatočným odstupom od substrátu a zelene a s ochranou proti prerastaniu koreňov k hydroizolácii - odporúčame v takom prípade individuálnu konzultáciu s projektantom strechy, keďže tieto strechy majú spravidla prísnejšie požiadavky na detail prestupov.
Môžem túto prechodku použiť aj pre sací aj výfukový vzduch súčasne?
Diel je univerzálny z hľadiska smeru prúdenia vzduchu (funguje rovnako pre nasávanie aj výfuk), pre kompletnú realizáciu rozvodu je však potrebné použiť dva samostatné kusy - jeden pre sacie a druhý pre výfukové potrubie, umiestnené s dostatočným odstupom, aby nedochádzalo k spätnému nasávaniu už použitého vzduchu.
Ovplyvňuje typ strešnej krytiny výber tejto prechodky?
Samotná EPP prechodka je univerzálna z hľadiska konštrukcie vzduchotechnického potrubia, spôsob napojenia na konkrétnu strešnú krytinu (fóliová hydroizolácia, živičné pásy, PVC fólia a podobne) sa však vždy rieši systémovými komponentmi daného výrobcu strešnej krytiny, ktoré sa aplikujú okolo tejto prechodky.
Čo robiť, ak sa počas výstavby zmení poloha centrálnej jednotky a teda aj trasa potrubia?
V takom prípade je nutné prepočítať aj polohu strešného prestupu spolu s projektantom vzduchotechniky - keďže ide o zásah do nosnej aj hydroizolačnej vrstvy strechy, akúkoľvek zmenu polohy je vhodné riešiť ešte pred realizáciou strešného plášťa, nie dodatočne po jeho dokončení.
Doprava a balenie
Vzhľadom na rozmery a tvar tohto strešného dielu sa produkt vzhľadom na svoju objemnosť nezasiela prostredníctvom výdajných boxov/paketomatov - doručuje sa kuriérom priamo na adresu, aby sa predišlo poškodeniu tvaru počas prepravy.
Dodatočné parametre
| Kategória: | Vaillant recoVAIR - potrubné rozvody EPP |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Strešná prechodka pre plochú strechu |
| Tvar: | Priamy, kolmý (bez uhlového prispôsobenia) |
| Určenie strechy: | Ploché a takmer ploché strechy (sklon do cca 5-10°) |
| Materiál: | Expandovaný polypropylén (EPP) |
| Typ spoja: | Nasúvací spoj s presahom |
| Kompatibilné jednotky: | recoVAIR VAR 150/4 L/R, VAR 260/4, VAR 260/4 E, VAR 360/4, VAR 360/4 E |
| Spôsob dopravy: | Kuriér (nevhodné pre výdajné boxy) |
| Značka: | Vaillant |
| Systém: | recoVAIR /4 |
| Krajina pôvodu: | Nemecko |
| Záruka: | 2 roky |
