Podrobný popis

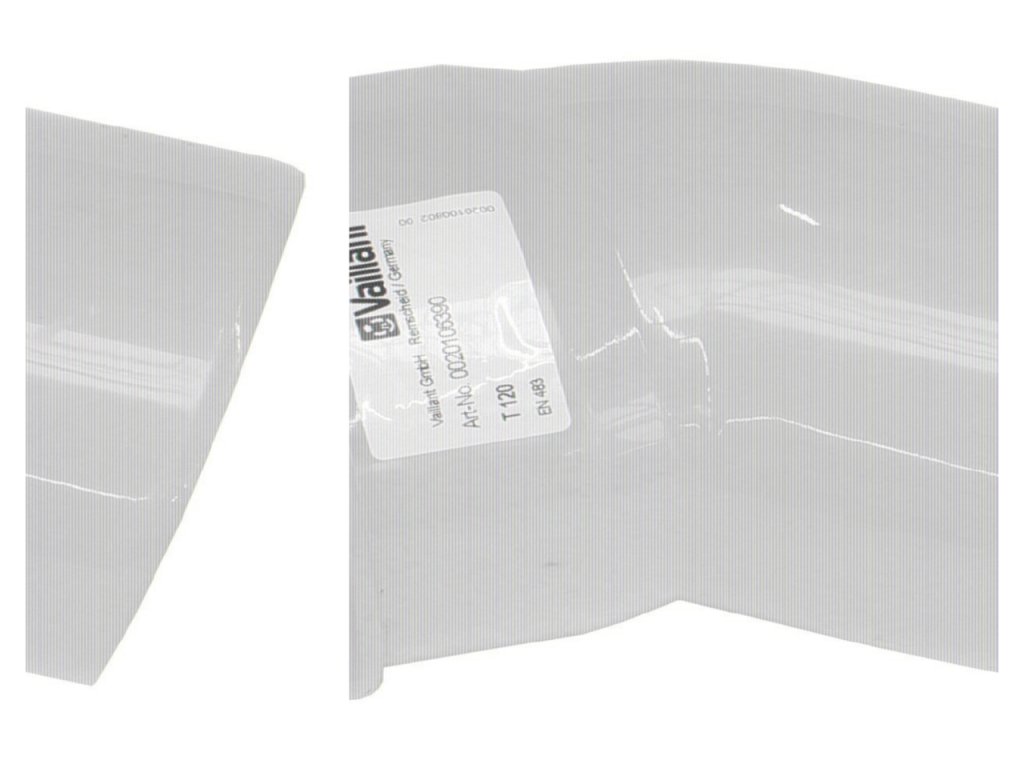

Vaillant koleno 30°, Ø 110 mm

Koleno so zalomením 30° predstavuje strednú voľbu v rade uhlových dielov šachtového dymovodu Ø 110 mm – rieši situácie, kde jemné koleno 15° už nestačí, no plné koleno 45° by trasu odklonilo viac, než je v danom mieste potrebné.

Šachtový systém odťahu spalín Vaillant LAS Ø 110 mm

Tento diel je súčasťou originálneho šachtového systému odťahu spalín Vaillant (skrátene LAS – z nemeckého "Luft-Abgas-System"), ktorý sa používa u veľkokapacitných kondenzačných kotlov (typicky vyššie výkonové rady ecoTEC exclusiv/pro/plus a podlahové kotly ecoCRAFT exclusiv, ako aj u výkonovo zhodných modelov Protherm z rovnakej výrobnej skupiny). Na rozdiel od bežného koncentrického dymovodu (rúra v rúre) používaného u malých nástenných kotlov, šachtový systém vedie spaliny jednoplášťovou rúrou s priemerom 110 mm existujúcou stavebnou komínovou šachtou (najčastejšie starším murovaným komínom, ktorý sa už nevyužíva na pôvodný účel) a spaľovací vzduch sa nasáva voľným priestorom šachty okolo tejto rúry.

Výhodou tohto riešenia je, že nevyžaduje žiadny nový prestup fasádou ani strechou navyše k existujúcej šachte, a pri viacpodlažných budovách umožňuje viesť odťah na potrebnú výšku bez nutnosti budovania nového komína. Všetky diely systému sú vyrobené z odolného polypropylénu (PP), ktorý znáša dlhodobý kontakt s mierne kyslým kondenzátom vznikajúcim pri prevádzke kondenzačného kotla, a spájajú sa jednoduchým zásuvným systémom hrdlo–hrdlo s integrovaným tesniacim krúžkom, bez potreby lepenia či dodatočného tmelenia.

Miesto kolena 30° v návrhu trasy

Pri skladaní zostavy zo štandardizovaných dielov je cieľom nájsť kombináciu, ktorá čo najpresnejšie zodpovedá skutočnej geometrii šachty a polohe kotla, no zároveň minimalizuje celkový odpor prúdenia spalín a počet spojov. Koleno 30° sa hodí najmä na miesta, kde treba obísť miernu prekážku (napríklad vystupujúci roh murovanej šachty) alebo naviesť trasu k mierne posunutému vyústeniu, bez zbytočne prudkej zmeny smeru.

V praxi sa 30° kolená často kombinujú v pároch – jedno na začiatku odklonu, druhé na jeho vyrovnanie späť do pôvodného smeru – čím sa vytvorí plynulý bočný posun trasy o niekoľko centimetrov až desiatok centimetrov, podľa dĺžky medzi nimi vloženého rovného úseku.

Montáž do zostavy

Rovnako ako ostatné kolená radu sa aj toto pred zasunutím dá pootočiť okolo pozdĺžnej osi rúry a nasmerovať presne podľa potreby. Zásuvný spoj s integrovaným tesniacim krúžkom nevyžaduje dodatočné tmelenie, pred montážou však odporúčame tesnenie jemne potrieť vhodným mazivom pre plastové systémy.

Postup montáže krok za krokom

1. Vyhodnoťte v návrhu trasy miesto, kde je potrebný stredne výrazný odklon (napríklad obídenie rohu murovanej šachty).
2. Pred zasunutím koleno pootočte okolo osi rúry do požadovaného smeru odklonu.
3. Tesniaci krúžok potrite vhodným mazivom a koleno zasuňte na doraz do susedného dielu.
4. Pri kombinovaní dvoch 30° kolien na vytvorenie bočného posunu vložte medzi ne rovný úsek zodpovedajúcej dĺžky podľa potrebného posunu.
5. Overte konečnú orientáciu a pokračujte pripojením ďalších dielov zostavy.

Príklad z praxe

Pri vedení dymovodu murovanou šachtou, v ktorej sa v strednej výške nachádzal mierne vystupujúci roh pôvodnej murárskej konštrukcie, sa trasa vyriešila dvojicou kolien 30° s krátkym rovným úsekom medzi nimi – prvé koleno trasu bočne vychýlilo okolo prekážky, druhé ju opäť vrátilo do pôvodného smeru. Týmto riešením sa prekážka obišla bez nutnosti použiť väčší, prúdovo menej priaznivý uhol na jednom mieste.

Ako si vybrať medzi 15°, 30° a 45° kolenom

Koleno 30° volíme vtedy, keď potrebný odklon trasy je citeľne väčší než dokáže vyriešiť najjemnejšie koleno 15°, no zároveň nie je potrebný plný odklon, ktorý by poskytlo koleno 45°. V praxi ide často o situácie obchádzania miernej prekážky s bočným presahom rádovo v jednotkách až desiatkach centimetrov. Ak si nie ste istí presným potrebným uhlom, odporúčame pred objednávkou zmerať skutočný odklon priamo na mieste (napríklad pomocou uholníka alebo laserovej vodováhy) a porovnať ho s hodnotami 15°, 30° a 45° – voľba príliš malého uhla by trasu nevyriešila, voľba príliš veľkého by ju zbytočne odklonila viac, než je nutné.

Pri objednávaní viacerých kolien naraz (napríklad pri kombinácii dvoch 30° kolien na vytvorenie bočného posunu) odporúčame zaokrúhliť počet smerom nahor o jeden kus navyše ako rezervu – plastové koleno sa dá pri neopatrnej manipulácii poškodiť (prasknutie hrdla pri násilnom zasúvaní), a mať náhradný kus poruke ušetrí čas pri prípadnom dodatočnom dokupovaní počas prebiehajúcej montáže.

Pri kombinovaní dvoch 30° kolien na vytvorenie plynulého bočného posunu trasy myslite aj na to, že vzdialenosť medzi oboma kolenami (dĺžka vloženého rovného úseku) priamo určuje veľkosť dosiahnutého posunu – čím dlhší rovný úsek medzi nimi vložíte, tým väčší bočný presah trasy dosiahnete pri zachovaní rovnakého uhla oboch kolien. Túto väzbu odporúčame zohľadniť už pri prvotnom návrhu trasy, aby ste si súčasne so samotnými kolenami objednali aj rovný úsek zodpovedajúcej dĺžky.

Kedy siahnuť po 30° kolene

• obídenie miernej prekážky v priereze šachty (rohu, výstupku muriva),
• vytvorenie plynulého bočného posunu trasy kombináciou dvoch 30° kolien,
• napojenie na pôvodný stavebný prestup, ktorý nie je presne súosí s novou trasou dymovodu.

Kompatibilita a použitie v systéme

Diel patrí do uzavretej rady originálneho príslušenstva Vaillant pre šachtový odťah spalín Ø 110 mm a je určený na kombináciu s ostatnými dielmi rovnakej rady – predĺženiami (0,5 m, 1,0 m aj 2,0 m), kolenami rôznych uhlov, revíznymi kusmi, podporným kolenom, dištančnými držiakmi, upevňovacími obručami a nástennou ružicou. Používa sa predovšetkým pri inštalácii alebo výmene veľkokapacitných kondenzačných kotlov Vaillant (rady ecoTEC exclusiv, ecoTEC pro/plus vo vyšších výkonových prevedeniach a podlahových kotlov ecoCRAFT exclusiv), ako aj u zodpovedajúcich modelov Protherm (Panther Condens, Tiger Condens, Bizon Condens vo vyšších výkonoch) – Vaillant a Protherm patria do rovnakej výrobnej skupiny a časti odťahového systému sa preto bežne zhodujú, presný typ a rozmer prípojky si však vždy overte v montážnom návode ku konkrétnemu kotlu.

Pred objednávkou odporúčame nechať si od nášho zákazníckeho servisu alebo od montážnej firmy pripraviť jednoduchý návrh zostavy podľa výšky a priemeru vašej existujúcej šachty – správny počet a kombinácia dielov (dĺžka rovných úsekov, počet a uhol kolien, počet dištančných držiakov a upevňovacích obručí) je totiž kľúčová pre bezpečnú a normovú prevádzku celého odťahu.

Šachtové odťahy spalín tohto typu sa v Slovenskej aj Českej republike navrhujú a posudzujú podľa noriem radu STN EN 1443 (Komíny – Všeobecné požiadavky) a STN EN 14471 (Komíny – Systémové komínové sústavy s plastovými vložkami), ktoré okrem iného definujú aj označenie tzv. teplotnej, tlakovej a odolnostnej triedy komponentov (napríklad trieda odolnosti voči kondenzátu „W“ – wet, teda mokrá prevádzka typická práve pre kondenzačné kotly). Originálne diely Vaillant tejto rady zodpovedajú príslušným triedam uvedeným vo výrobnej dokumentácii a montážnom návode konkrétneho kotla, s ktorým sa systém dodáva – práve táto zhoda je dôvodom, prečo sa pri šachtovom odťahu odporúča používať výhradne diely z jednej uzavretej rady namiesto kombinovania s produktmi iných výrobcov.

Porovnanie s kolenami 15° a 45°

Koleno 30° je strednou voľbou medzi jemným 15° a výraznejším 45° kolenom. Používa sa najmä tam, kde je potrebné obísť miernu prekážku alebo vytvoriť plynulý bočný posun kombináciou dvoch kusov – v oboch prípadoch ponúka lepší kompromis medzi veľkosťou odklonu a zachovaním priaznivého prúdenia spalín než jednorazové použitie väčšieho uhla tam, kde to nie je nevyhnutné.

Technické parametre

Údržba a servisné kontroly

Šachtový odťah spalín z polypropylénu je z hľadiska údržby nenáročný, no ako súčasť spalinovej cesty podlieha rovnako ako murovaný komín pravidelnej kontrole kominárom podľa platných predpisov a intervalov stanovených výrobcom kotla a miestnou vyhláškou o kontrole komínov. Pri revízii sa kontroluje najmä tesnosť spojov, priechodnosť rúry (usadeniny, prípadné cudzie predmety), stav tesniacich krúžkov v zásuvných spojoch a funkčnosť odvodu kondenzátu zo spodnej časti systému. Diely vyrobené z PP sa bežne nečistia agresívnymi rozpúšťadlami – postačuje mechanické odstránenie usadenín a opláchnutie vodou, prípadne jemným saponátom.

Kondenzát vznikajúci pri prevádzke kondenzačného kotla je mierne kyslý (bežne v rozmedzí pH približne 3 až 5, v závislosti od typu spaľovaného plynu a prevádzkového stavu kotla), preto sa v celej trase systému počíta so spádom smerom k zbernému miestu a s odvodom kondenzátu buď priamo do kotla (kde sa spravidla neutralizuje alebo odvádza do kanalizácie cez sifón), alebo do samostatného zberného bodu na päte šachty. Pri pravidelnej kontrole preto venujte pozornosť aj tomu, či kondenzát skutočne odteká voľne a nezostáva stáť v nižších bodoch trasy, čo by mohlo signalizovať nesprávny sklon alebo upchatie niektorého úseku.

Bezpečnostné poznámky

Ide o bežný, nenosný diel – pri montáži dbajte na správne zasunutie a orientáciu, kotvenie k stene rieši výhradne samostatné podporné koleno s montážnou lištou.

Prečo mať k dispozícii celú škálu uhlov

Reálne šachty a dispozície kotolní sú rôznorodé a práve dostupnosť viacerých uhlov (15°, 30°, 45°, 87°) umožňuje zložiť zostavu, ktorá čo najlepšie kopíruje skutočné podmienky na mieste namiesto kompromisov s jediným univerzálnym uhlom.
