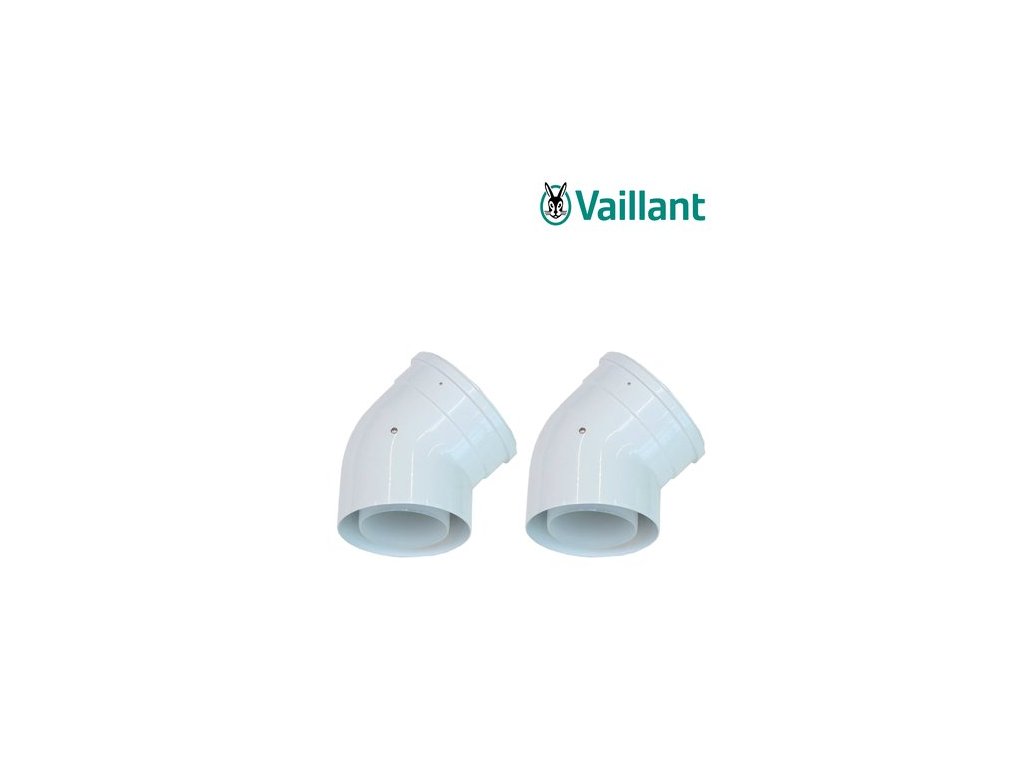

Vaillant koleno 45°, Ø 110/160 mm (2 kusy)
Kód: 0020106379Podrobný popis
Koleno 45° Vaillant, Ø 110/160 mm – balenie 2 kusov
Koleno so zmenou smeru 45° je základný smerový prvok koncentrického odťahového systému Vaillant Ø 110/160 mm, dodávaný v balení po 2 kusoch, keďže sa pri obchádzaní prekážok (nosníky, potrubia iných rozvodov, atiky) najčastejšie používa v páre – jedno koleno trasu vychýli, druhé ju o rovnaký uhol vráti späť do pôvodného smeru. Táto kombinácia (tzv. "esíčko") sa využíva napríklad pri obchádzaní stropného prievlaku vo vodorovnej trase alebo pri šikmom prechode fasádou, kde nie je možné viesť trasu úplne priamo.
Oproti kolenu 87° predstavuje kombinácia dvoch kolien 45° miernejšiu zmenu smeru s nižším odporom prúdenia spalín, čo je výhodné najmä pri dlhších trasách, kde je potrebné minimalizovať celkovú tlakovú stratu odťahového systému.
Zhrnutie technických parametrov
- Typ dielu: Koleno 45° (balenie 2 ks)
- Priemer systému: Ø 110/160 mm (koncentrický)
- Uhol zmeny smeru: 45° (na kus)
- Počet kusov v balení: 2
- Materiál vnútornej rúry (spaliny): Polypropylén (PP), trieda odolnosti kondenzátu W
- Materiál vonkajšieho plášťa (vzduch): UV stabilizovaný plast
- Teplotná trieda: T120
- Tlaková trieda: P1
- Typ spoja: Bajonetový zámok s gumovým tesnením, otočný
- Určenie: ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv
- Krajina pôvodu: Nemecko / EÚ
- Značka: Vaillant
- Záruka: 24 mesiacov
Systém odťahu spalín Vaillant Ø 110/160 mm
Rúrový systém s priemerom Ø 110/160 mm patrí do rodiny koncentrických (súosých) odťahových systémov Vaillant určených pre veľkokapacitné plynové kondenzačné kotly s vyšším menovitým výkonom – typicky rad ecoTEC plus VU 806/5-5, 1006/5-5 a 1206/5-5 (výkonový rozsah cca 80 – 120 kW), modulárne zostavy ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia viacerých kotlov na spoločný zberač spalín. Vnútorná rúra, ktorou prúdia spaliny, je vyrobená z odolného polypropylénu (PP) s vysokou teplotnou a chemickou odolnosťou voči kondenzátu (trieda odolnosti kondenzátu W podľa EN 14471), vonkajší plášť privádzajúci spaľovací vzduch je z UV-stabilizovaného plastu alebo hliníka podľa konkrétneho dielu. Systém je certifikovaný pre teplotnú triedu T120, tlakovú triedu P1 (pretlakový systém, vhodný pre kondenzačné kotly) a korozívnu triedu 1, čo zodpovedá bežnému prevádzkovému rozsahu spalín kondenzačných kotlov (spaliny s nízkou teplotou, kyslé kondenzáty).
Systém Ø 110/160 mm sa montuje výhradne z originálnych dielov Vaillant – jednotlivé komponenty (predĺženia, kolená, revízne kusy, strešné nástavce aj upevňovacie prvky) sa navzájom kombinujú do zostavy presne podľa dispozície konkrétnej kotolne alebo strojovne. Všetky spoje sú tesnené silikónovým tesnením s zámkovým (bajonetovým) systémom, ktorý zaručuje plynotesnosť aj pri väčších dĺžkach potrubia a umožňuje jednoduchú montáž aj demontáž bez potreby lepenia či zvárania.
Porovnanie s ostatnými priemermi odťahových systémov Vaillant
Vaillant ponúka koncentrické odťahové systémy vo viacerých priemeroch podľa výkonu kotla – najmenší bežný priemer Ø 60/100 mm sa používa pri väčšine závesných kondenzačných kotlov pre rodinné domy a byty (rad ecoTEC pro/plus do cca 35 – 65 kW), priemer Ø 80/125 mm sa nasadzuje pri kotloch s vyšším výkonom alebo pri dlhších trasách, kde je potrebná nižšia tlaková strata. Priemer Ø 110/160 mm, do ktorého patrí aj tento diel, je určený pre najvyšší bežný výkonový segment (ecoTEC plus 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv) a kaskádové zostavy, kde je potrebné odviesť podstatne väčší objem spalín. Diely jednotlivých priemerov nie sú navzájom zameniteľné – pri objednávke je preto vždy nutné overiť presný priemer systému na vašom kotle alebo v projektovej dokumentácii.
Kompatibilita s modelmi kotlov
Kolená 45° sú univerzálnym smerovým prvkom systému Ø 110/160 mm, použiteľným pri ecoTEC plus vyššieho výkonového radu, ecoCRAFT exclusiv, ecoVIT exclusiv aj kaskádových zostavách. Vzhľadom na nižšiu tlakovú stratu v porovnaní s kolenom 87° sa uprednostňujú pri dlhších trasách, kde je potrebné šetriť dostupnú tlakovú rezervu ventilátora kotla na prekonanie odporu celej trasy.
Typické scenáre nasadenia
Typickým prípadom použitia je obchádzanie stropného prievlaku alebo iného potrubného rozvodu (vzduchotechnika, elektroinštalácia) vo vodorovnej trase kotolne, kde priama trasa nie je možná. Kombináciou dvoch kolien 45° (prípadne s krátkym predĺžením medzi nimi) sa trasa mierne vychýli okolo prekážky a následne vráti do pôvodného smeru, pričom celkový nárast dĺžky trasy je minimálny v porovnaní s obídením pomocou kolien 87°.
Kolená 45° sa tiež využívajú pri šikmom vedení trasy popri šikmej streche alebo pri napojení na priechodku strechou v mieste, kde zvislý smer nie je možný z dôvodu konštrukcie krovu.
Ako si vybrať medzi kolenom 45° a 87°
Koleno 45° volíme vtedy, keď potrebujeme trasu len mierne vychýliť (napríklad obísť prekážku a vrátiť sa do pôvodného smeru) alebo viesť ju šikmo, s dôrazom na čo najnižšiu tlakovú stratu pri dlhších trasách. Ak potrebujete zmeniť smer trasy výrazne, napríklad z vodorovného na zvislý (typicky pri výstupe z kotla do šachty), správnou voľbou je koleno 87° (predávané samostatne), prípadne jeho revízna verzia.
Montáž a použitie
Kolená 45° sa vkladajú do trasy podobne ako predĺženia, len namiesto priameho pokračovania menia smer o 45°. Odporúčania pri montáži:
- pri obchádzaní prekážky (napr. stropný nosník) sa použijú obe kolená z balenia – prvé trasu vychýli o 45° na jednu stranu, druhé (osadené v dostatočnom odstupe, prípadne s krátkym predĺžením medzi nimi) ju vráti späť do pôvodného smeru,
- pri výpočte celkovej dĺžky trasy pre daný kotol sa každé koleno 45° započítava ako určitá ekvivalentná dĺžka rovného potrubia (spravidla nižšia ako pri kolene 87°) – presnú hodnotu uvádza montážny návod ku kotlu,
- orientácia kolena musí rešpektovať smer spádu pre odvod kondenzátu – aj v šikmom úseku musí byť zachovaný minimálny spád smerom ku kotlu,
- kolená sa zasúvajú bajonetovým zámkom, ktorý zároveň umožňuje mierne pootočenie dielu do potrebnej roviny pred definitívnym zaistením.
Bezpečnostné upozornenia
Montáž a zapojenie odťahového systému kondenzačného kotla smie vykonávať výhradne oprávnená a zaškolená montážna firma s odbornou spôsobilosťou na plynové zariadenia. Nesprávne zostavená alebo netesná trasa odťahu spalín môže viesť k úniku spalín (vrátane oxidu uhoľnatého) do obytných priestorov, čo predstavuje vážne zdravotné riziko. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru a certifikácie – kombinácia s dielmi iných výrobcov alebo iných priemerov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj so zárukou na kotol. Po každom zásahu do trasy (výmena dielu, servis, revízia) je nutné vykonať kontrolu tesnosti pred opätovným uvedením kotla do prevádzky.
Údržba a starostlivosť
Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.
Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.
Prečo kúpiť tento diel na Atria.sk
Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.
Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
Časté otázky
Prečo sa koleno 45° predáva po 2 kusoch a nie jednotlivo?
V praxi sa koleno 45° pri obchádzaní prekážky takmer vždy používa v páre (jedno vychýli smer, druhé ho vráti späť), preto je baleniu prispôsobené aj množstvo v balení – 2 kusy pokryjú bežnú potrebu jedného obídenia.
Aký je rozdiel medzi kolenom 45° a 87°?
Koleno 87° mení smer takmer o pravý uhol (napríklad z vodorovnej do zvislej trasy), zatiaľ čo koleno 45° slúži na miernejšie vychýlenie trasy, typicky pri obchádzaní prekážky alebo pri šikmom vedení popri konštrukcii, s nižšou tlakovou stratou.
Môžem použiť len jeden kus z balenia a druhý si nechať ako rezervu?
Áno, kolená sa dajú použiť aj samostatne, napríklad ak potrebujete len jednu zmenu smeru v trase – druhý kus vám ostane ako náhradný diel pre budúce úpravy alebo servis.
Ovplyvňuje koleno 45° výkon alebo účinnosť kotla?
Každé koleno predstavuje mierny dodatočný odpor prúdenia spalín, ktorý je pri projektovaní trasy zohľadnený vo výpočte maximálnej povolenej dĺžky odťahu. Pri dodržaní návodu výrobcu nemá vplyv na výkon ani účinnosť kotla.
Dá sa koleno namontovať aj dodatočne do už hotovej trasy?
Áno, ak trasa používa bajonetové spoje (štandard tohto systému), je možné existujúcu zostavu čiastočne rozobrať, vložiť koleno a znovu zostaviť – vyžaduje to však prístup k spojom v danom úseku.
Dá sa medzi dve kolená 45° vložiť predĺženie?
Áno, medzi dve kolená 45° je bežné vkladať krátke predĺženie (napríklad 0,5 m), ak potrebujete pri obchádzaní prekážky väčší bočný odstup, než poskytuje priame spojenie oboch kolien.
Sú obe kolená v balení identické, alebo ide o pravú a ľavú verziu?
Kolená sú vzájomne rovnaké (symetrický diel), otočením v bajonetovom zámku pri montáži sa dá dosiahnuť potrebná orientácia pre obe strany obídenia prekážky.
Ako sa kolená 45° započítavajú do maximálnej dĺžky trasy kotla?
Každé koleno sa v montážnom návode ku kotlu uvádza ako ekvivalentná dĺžka rovného potrubia, ktorá sa pripočíta k skutočnej dĺžke rovných úsekov – u kolena 45° je táto ekvivalentná dĺžka spravidla nižšia ako u kolena 87°.
Je koleno 45° kompatibilné aj s dielmi zo systému Ø 80/125 mm?
Nie, jednotlivé priemery systémov Vaillant (60/100, 80/125, 110/160 mm) majú vlastný, navzájom nezameniteľný rad dielov vrátane kolien – kombinovanie rôznych priemerov nie je možné bez špeciálneho certifikovaného prechodového dielu.
Dá sa kolenom 45° nahradiť koleno 87° pri zmene z vodorovnej na zvislú trasu?
Nie priamo jedným kusom – na plnú zmenu z vodorovnej do zvislej roviny (87°) by ste potrebovali dve kolená 45° za sebou, čo je menej praktické a drahšie riešenie ako jedno koleno 87°, ktoré je na tento účel určené.
Majú kolená 45° z tohto balenia rovnaký revízny otvor ako T koleno?
Nie, tieto kolená sú bez revízneho otvoru – ak potrebujete revízny prístup v mieste zmeny smeru, treba zvoliť samostatný revízny diel (revízny kus, revízne koleno 87° alebo T koleno).
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Koleno 45° (balenie 2 ks) |
| Priemer systému: | Ø 110/160 mm (koncentrický) |
| Uhol zmeny smeru: | 45° (na kus) |
| Počet kusov v balení: | 2 |
| Materiál vnútornej rúry (spaliny): | Polypropylén (PP), trieda odolnosti kondenzátu W |
| Materiál vonkajšieho plášťa (vzduch): | UV stabilizovaný plast |
| Teplotná trieda: | T120 |
| Tlaková trieda: | P1 |
| Typ spoja: | Bajonetový zámok s gumovým tesnením, otočný |
| Určenie: | ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv |
| Krajina pôvodu: | Nemecko / EÚ |
| Značka: | Vaillant |
| Záruka: | 24 mesiacov |
