Podrobný popis

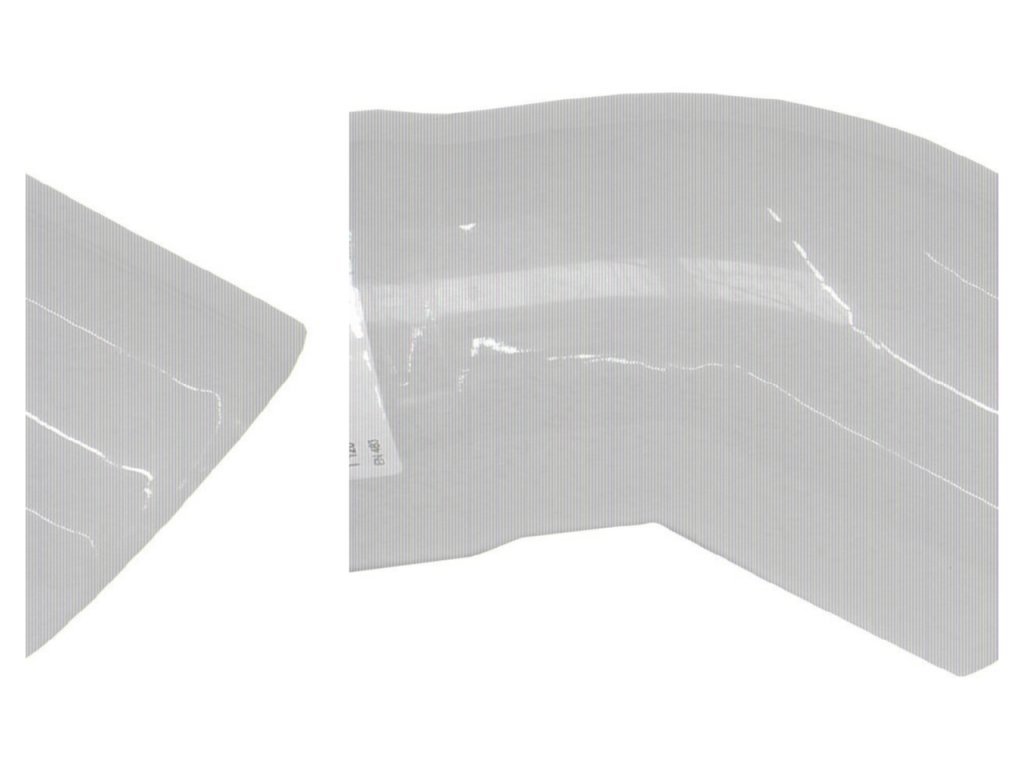

Vaillant koleno 45°, Ø 110 mm

Koleno so zalomením 45° je najčastejšie používaným uhlovým dielom tam, kde treba trasu šachtového dymovodu Ø 110 mm výraznejšie odkloniť od priamej línie – napríklad pri prechode zo zvislej šachty do polohy pripojenia na bok alebo vrch kotla, alebo pri obchádzaní väčšej prekážky v šachte.

Šachtový systém odťahu spalín Vaillant LAS Ø 110 mm

Tento diel je súčasťou originálneho šachtového systému odťahu spalín Vaillant (skrátene LAS – z nemeckého "Luft-Abgas-System"), ktorý sa používa u veľkokapacitných kondenzačných kotlov (typicky vyššie výkonové rady ecoTEC exclusiv/pro/plus a podlahové kotly ecoCRAFT exclusiv, ako aj u výkonovo zhodných modelov Protherm z rovnakej výrobnej skupiny). Na rozdiel od bežného koncentrického dymovodu (rúra v rúre) používaného u malých nástenných kotlov, šachtový systém vedie spaliny jednoplášťovou rúrou s priemerom 110 mm existujúcou stavebnou komínovou šachtou (najčastejšie starším murovaným komínom, ktorý sa už nevyužíva na pôvodný účel) a spaľovací vzduch sa nasáva voľným priestorom šachty okolo tejto rúry.

Výhodou tohto riešenia je, že nevyžaduje žiadny nový prestup fasádou ani strechou navyše k existujúcej šachte, a pri viacpodlažných budovách umožňuje viesť odťah na potrebnú výšku bez nutnosti budovania nového komína. Všetky diely systému sú vyrobené z odolného polypropylénu (PP), ktorý znáša dlhodobý kontakt s mierne kyslým kondenzátom vznikajúcim pri prevádzke kondenzačného kotla, a spájajú sa jednoduchým zásuvným systémom hrdlo–hrdlo s integrovaným tesniacim krúžkom, bez potreby lepenia či dodatočného tmelenia.

Prečo je 45° najuniverzálnejší uhol

V praxi projektovania odťahov spalín sa uhol 45° ukazuje ako dobrý kompromis medzi dostatočne výraznou zmenou smeru a udržaním priaznivého prúdenia spalín – ostrejšie zalomenie (napríklad plných 90°) by v niektorých systémoch zvyšovalo odpor a riziko usadzovania kondenzátu v ohybe. Dve 45° kolená spojené krátkym rovným úsekom navyše vedia nahradiť jeden 90° ohyb s priaznivejšími prúdovými vlastnosťami.

Tento diel je preto zvyčajne prvým, po ktorom montážna firma siahne pri riešení akéhokoľvek väčšieho odklonu trasy – jemnejšie situácie rieši 15° alebo 30° koleno, na plné otočenie smeru z vertikály na horizontálu sa využíva už spomínané 87° koleno (revízne alebo podporné).

Montáž a odporúčania

Koleno sa pred definitívnym zasunutím dá voľne pootočiť okolo osi rúry, čím sa smer 45° odklonu nasmeruje presne podľa potreby konkrétneho miesta. Pri použití dvoch 45° kolien namiesto jedného ostrejšieho ohybu myslite na dostatočný priestor v šachte pre krátky spojovací úsek medzi nimi.

Postup montáže krok za krokom

1. V návrhu trasy identifikujte miesto s potrebou výraznejšieho odklonu (napríklad napojenie na kotol mimo priamej osi šachty).
2. Pred zasunutím koleno pootočte do požadovaného smeru odklonu okolo pozdĺžnej osi rúry.
3. Tesniaci krúžok potrite vhodným mazivom pre plastové systémy a koleno zasuňte na doraz.
4. Ak plánujete nahradiť jeden ostrý ohyb dvojicou 45° kolien, ponechajte medzi nimi dostatočný priestor na krátky spojovací úsek.
5. Po zasunutí overte správnu orientáciu a pokračujte pripojením zvyšku zostavy.

Príklad z praxe

Pri napojení kotla umiestneného mimo priamej osi vyústenia šachty (posun približne 40 cm do strany) sa namiesto jedného ostrého ohybu použila dvojica kolien 45° s krátkym horizontálnym úsekom medzi nimi, čím sa dosiahol plynulý bočný presun trasy k pripojeniu kotla s priaznivejším prúdením spalín než pri jedinom prudkom zalomení.

Ako si vybrať medzi 45° kolenom a 87° kolenom

Koleno 45° je vhodné vtedy, keď treba trasu odkloniť výrazne, no stále v rámci pôvodnej približnej orientácie (napríklad naklonenie trasy k boku kotla), zatiaľ čo úplná zmena orientácie z vertikály na horizontálu už patrí kolenu s uhlom 87° (podpornému alebo revíznemu). Ak plánovaná zmena smeru presahuje 45°, zvyčajne je efektívnejšie a prúdovo priaznivejšie použiť rovno 87° koleno namiesto kombinácie viacerých 45° kusov. Odporúčame si pred objednávkou pripraviť jednoduchý nákres trasy so zakreslenými uhlami v každom bode zmeny smeru, aby ste si boli istí správnou voľbou jednotlivých kolien.

Pri objednávaní odporúčame zohľadniť aj to, že každé koleno 45° pridáva do zostavy dva ďalšie zásuvné spoje (na oboch svojich koncoch) oproti pôvodne plánovanému rovnému úseku – pri kalkulácii celkového počtu tesniacich krúžkov a potrebného montážneho maziva preto počítajte s touto položkou navyše, najmä ak plánujete použiť viacero kolien v jednej zostave.

Kedy siahnuť po 45° kolene

• výraznejšie obídenie prekážky (nosníka, výstupku, iného vedenia) v priereze šachty,
• nahradenie jedného 90° ohybu dvojicou 45° kolien s priaznivejším prúdením,
• napojenie trasy na kotol umiestnený mimo priamej osi šachty.

Kompatibilita a použitie v systéme

Diel patrí do uzavretej rady originálneho príslušenstva Vaillant pre šachtový odťah spalín Ø 110 mm a je určený na kombináciu s ostatnými dielmi rovnakej rady – predĺženiami (0,5 m, 1,0 m aj 2,0 m), kolenami rôznych uhlov, revíznymi kusmi, podporným kolenom, dištančnými držiakmi, upevňovacími obručami a nástennou ružicou. Používa sa predovšetkým pri inštalácii alebo výmene veľkokapacitných kondenzačných kotlov Vaillant (rady ecoTEC exclusiv, ecoTEC pro/plus vo vyšších výkonových prevedeniach a podlahových kotlov ecoCRAFT exclusiv), ako aj u zodpovedajúcich modelov Protherm (Panther Condens, Tiger Condens, Bizon Condens vo vyšších výkonoch) – Vaillant a Protherm patria do rovnakej výrobnej skupiny a časti odťahového systému sa preto bežne zhodujú, presný typ a rozmer prípojky si však vždy overte v montážnom návode ku konkrétnemu kotlu.

Pred objednávkou odporúčame nechať si od nášho zákazníckeho servisu alebo od montážnej firmy pripraviť jednoduchý návrh zostavy podľa výšky a priemeru vašej existujúcej šachty – správny počet a kombinácia dielov (dĺžka rovných úsekov, počet a uhol kolien, počet dištančných držiakov a upevňovacích obručí) je totiž kľúčová pre bezpečnú a normovú prevádzku celého odťahu.

Šachtové odťahy spalín tohto typu sa v Slovenskej aj Českej republike navrhujú a posudzujú podľa noriem radu STN EN 1443 (Komíny – Všeobecné požiadavky) a STN EN 14471 (Komíny – Systémové komínové sústavy s plastovými vložkami), ktoré okrem iného definujú aj označenie tzv. teplotnej, tlakovej a odolnostnej triedy komponentov (napríklad trieda odolnosti voči kondenzátu „W“ – wet, teda mokrá prevádzka typická práve pre kondenzačné kotly). Originálne diely Vaillant tejto rady zodpovedajú príslušným triedam uvedeným vo výrobnej dokumentácii a montážnom návode konkrétneho kotla, s ktorým sa systém dodáva – práve táto zhoda je dôvodom, prečo sa pri šachtovom odťahu odporúča používať výhradne diely z jednej uzavretej rady namiesto kombinovania s produktmi iných výrobcov.

Porovnanie s kolenom 30° a s podporným/revíznym 87° kolenom

Koleno 45° prináša výraznejší odklon než koleno 30°, no stále priaznivejšie prúdenie spalín než ostrý ohyb blízky 90°. Tam, kde treba trasu plne otočiť z vertikály na horizontálu, sa už používa koleno s uhlom 87° (revízne alebo podporné) – koleno 45° je preto typicky medzikrokom alebo alternatívou k jednému ostrému ohybu formou dvojice kolien.

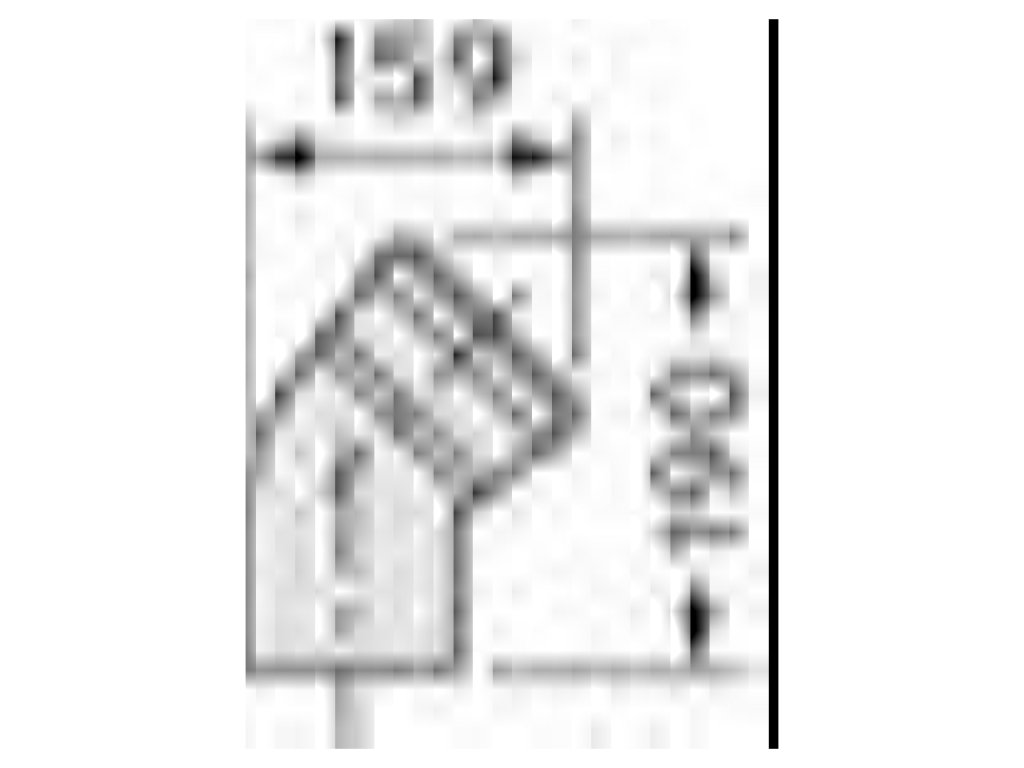

Technické parametre

Údržba a servisné kontroly

Šachtový odťah spalín z polypropylénu je z hľadiska údržby nenáročný, no ako súčasť spalinovej cesty podlieha rovnako ako murovaný komín pravidelnej kontrole kominárom podľa platných predpisov a intervalov stanovených výrobcom kotla a miestnou vyhláškou o kontrole komínov. Pri revízii sa kontroluje najmä tesnosť spojov, priechodnosť rúry (usadeniny, prípadné cudzie predmety), stav tesniacich krúžkov v zásuvných spojoch a funkčnosť odvodu kondenzátu zo spodnej časti systému. Diely vyrobené z PP sa bežne nečistia agresívnymi rozpúšťadlami – postačuje mechanické odstránenie usadenín a opláchnutie vodou, prípadne jemným saponátom.

Kondenzát vznikajúci pri prevádzke kondenzačného kotla je mierne kyslý (bežne v rozmedzí pH približne 3 až 5, v závislosti od typu spaľovaného plynu a prevádzkového stavu kotla), preto sa v celej trase systému počíta so spádom smerom k zbernému miestu a s odvodom kondenzátu buď priamo do kotla (kde sa spravidla neutralizuje alebo odvádza do kanalizácie cez sifón), alebo do samostatného zberného bodu na päte šachty. Pri pravidelnej kontrole preto venujte pozornosť aj tomu, či kondenzát skutočne odteká voľne a nezostáva stáť v nižších bodoch trasy, čo by mohlo signalizovať nesprávny sklon alebo upchatie niektorého úseku.

Bezpečnostné poznámky

Bežný, nenosný diel – dôležitá je len správna orientácia pri montáži, samotné kotvenie zostavy k stene rieši podporné koleno.

Prečo originálny diel a nie univerzálna náhrada

Uhol a rozmery zásuvných hrdiel originálneho kolena presne zodpovedajú zvyšku radu Ø 110 mm aj certifikácii celého systému – univerzálna náhrada z iného sortimentu môže mať odlišné tolerancie zásuvného spoja, čo pri spalinovej ceste nie je vhodné riskovať.
