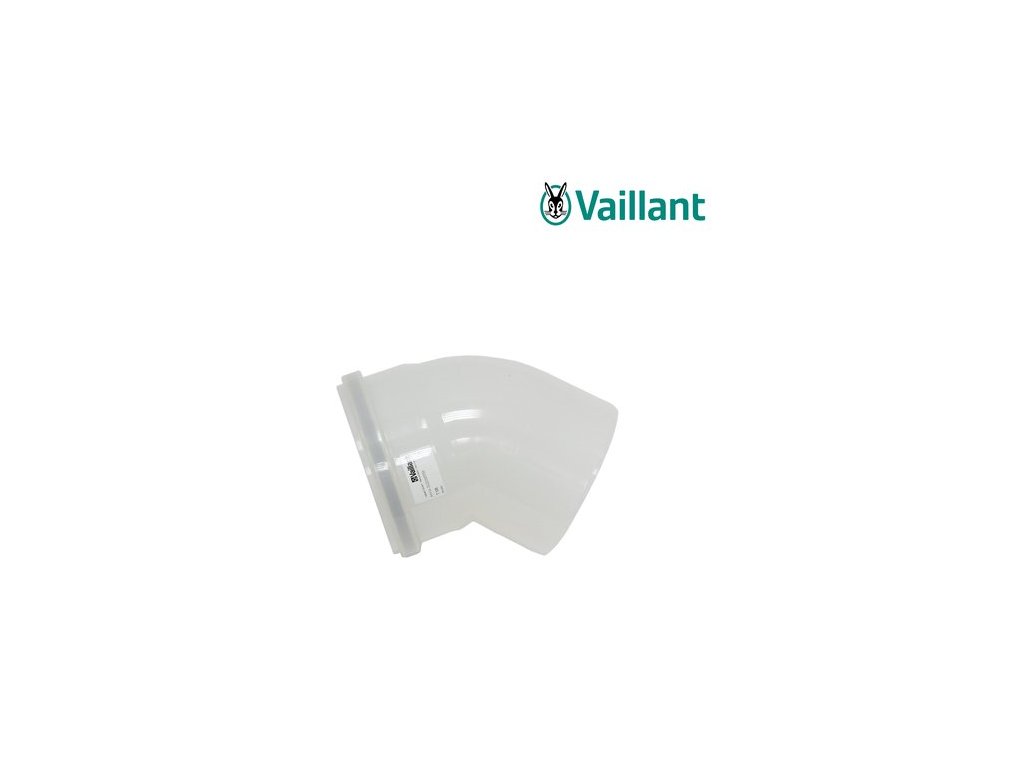

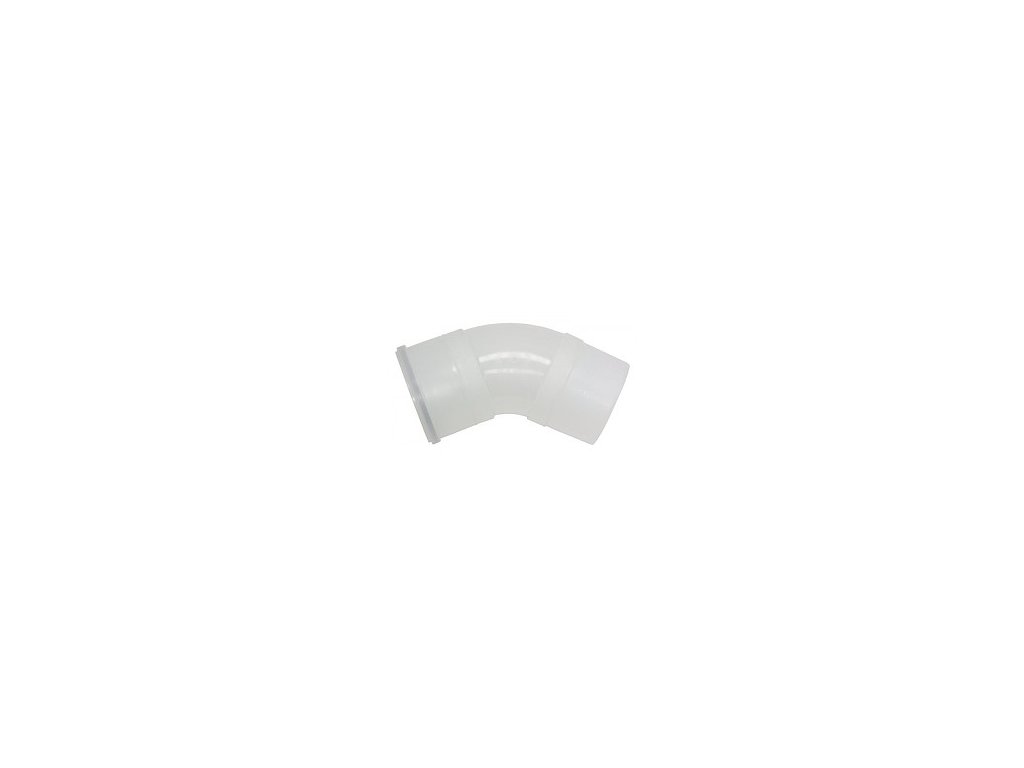

Vaillant Koleno 45°, Ø 160 mm

Podrobný popis

Koleno 45° Ø 160 mm – mierna zmena smeru s nízkym odporom

Tam, kde trasa zberného dymovodu kaskádovej kotolne nepotrebuje ostrú, takmer pravouhlú zmenu smeru, ale len miernejšie „vybočenie“ – napríklad obídenie stĺpa, potrubného rozvodu vzduchotechniky alebo šikmý prechod medzi dvomi výškovými úrovňami – je vhodnejšou voľbou koleno s uhlom 45°. Oproti kolenu 87° kladie menší odpor prúdeniu spalín (menší uhol odklonu znamená plynulejšiu zmenu smeru prúdenia), čo je výhodné najmä pri dlhších trasách alebo pri kaskádach s viacerými kotlami, kde sa celkový odpor jednotlivých tvaroviek v trase sčítava a ovplyvňuje potrebný ťah/výkon odťahu.

Rovnako ako pri kolene 87°, aj tu platí, že dve kolená 45° zapojené oproti sebe s krátkym rovným úsekom medzi nimi dokážu preklenúť bočný posun trasy (tzv. „obídenie“ prekážky) pri zachovaní pôvodného smeru pokračovania potrubia za prekážkou.

Odťahové systémy pre kaskádové kotolne Vaillant

Keď jeden kondenzačný kotol nestačí pokryť tepelnú potrebu objektu – bytového domu, hotela, prevádzkovej haly, administratívnej budovy či väčšej technologickej kotolne – rieši sa to spravidla nie jedným veľkým kotlom, ale kaskádou viacerých menších alebo stredne výkonných kondenzačných kotlov Vaillant zapojených paralelne. Výhodou kaskádového riešenia je vyššia prevádzková spoľahlivosť (výpadok jedného kotla neznamená výpadok vykurovania celej budovy), lepšia regulácia výkonu podľa aktuálnej potreby (moduluje sa počet bežiacich kotlov aj výkon každého z nich) a jednoduchšia budúca rozšíriteľnosť kotolne o ďalší kotol pri zvýšení odberu tepla.

Každý kotol v kaskáde má vlastné hrdlo pre odťah spalín aj nasávanie spaľovacieho vzduchu, no z praktického, ekonomického aj stavebného hľadiska sa spaliny všetkých kotlov spravidla vyvádzajú jedným spoločným zberným dymovodom (kolektorom) do jedného komína alebo cez jednu strešnú/fasádnu prestupku. Práve na tento účel slúži rad komponentov opísaných nižšie – ide o diely oddeleného (nie koncentrického) systému odťahu spalín s priemerom 160 mm alebo 200 mm, ktorý sa pripája na hrdlá jednotlivých kotlov a spája ich do jedného spoločného potrubia.

Systém je modulárny – tvoria ho základné pripojovacie sady (pre prvé dva kotly kaskády vrátane potrebnej armatúry na odvod kondenzátu), rozširujúce sady (pre každý ďalší kotol pridaný do kaskády), samostatné kolená rôznych uhlov na obchádzanie prekážok a zmenu smeru trasy, predĺženia rôznych dĺžok na preklenutie vzdialenosti medzi kotlami a stúpačkou, a napokon sada na napojenie celej zostavy na murovanú komínovú šachtu.

Typické umiestnenie v zostave

Koleno 45° Ø 160 mm sa najčastejšie používa v kombinácii po dvoch kusoch – jedno na vybočenie z pôvodnej osi trasy, druhé o kus ďalej na návrat do pôvodného smeru, čím sa obíde prekážka bez potreby ostrého, viac odporového kolena 87°. Používa sa tiež pri šikmom prechode zvislej stúpačky cez konštrukciu stropu alebo priečky, kde nie je možné viesť potrubie presne kolmo.

Diel je plne kompatibilný s ostatnými komponentmi radu Ø 160 mm a pripája sa identickým hrdlovým spojom s tesniacim krúžkom.

Materiál a konštrukcia – prečo polypropylén (PP)

Všetky diely tohto radu sú vyrobené z polypropylénu (PP) – plastu, ktorý sa v odťahových systémoch kondenzačných kotlov používa práve preto, že dokonale odoláva chemicky agresívnemu kondenzátu, ktorý pri prevádzke kondenzačnej techniky prirodzene vzniká. Kondenzačný kotol totiž oproti klasickému (nekondenzačnému) kotlu využíva aj latentné teplo obsiahnuté vo vodnej pare spalín – tá sa v spalinovom výmenníku ochladí pod rosný bod a skondenzuje, pričom vzniknutý kondenzát je mierne kyslý (pH približne 3 – 5, v závislosti od typu paliva a prevádzkových podmienok). Kovové (napr. nerezové) dymovody síce túto záťaž tiež znesú, no plastové PP systémy sú ľahšie na manipuláciu, rýchlejšie sa montujú vďaka spojom na tesniace krúžky bez potreby zvárania či špeciálneho náradia, a pri porovnateľnej kvalite vyjdú spravidla aj cenovo výhodnejšie.

Prevádzková teplota spalín pri kondenzačných kotloch je pomerne nízka (rádovo do cca 80 – 120 °C v závislosti od prevádzkového režimu a výkonu kotla) – práve preto je použitie plastového PP potrubia namiesto klasického kovového dymovodu (bežného napríklad pri starších atmosférických alebo nízkoteplotných kotloch) nielen možné, ale z hľadiska odolnosti voči kondenzátu aj vhodnejšie. Systém je certifikovaný a dimenzovaný výrobcom priamo pre spoluprácu s kondenzačnými kotlami Vaillant zodpovedajúceho výkonového radu a typového označenia hrdla.

Spoje jednotlivých dielov sú riešené hrdlovým zasunutím s gumovým tesniacim krúžkom (tzv. socket spoj) – táto konštrukcia umožňuje jednoduchú, tesnú a zároveň rozoberateľnú montáž bez lepenia či zvárania, čo výrazne zjednodušuje prípadné budúce úpravy trasy, výmenu poškodeného dielu alebo rozšírenie kaskády o ďalší kotol.

Príklad z praxe

V kotolni, kde zberné potrubie kaskády musí obísť existujúci nosný stĺp uprostred miestnosti, sa použijú dve kolená 45° s krátkym rovným predĺžením medzi nimi – potrubie sa tak plynule vychýli okolo stĺpa a za ním sa opäť vráti do pôvodnej osi smerom k stúpačke. Takéto riešenie kladie výrazne nižší odpor prúdeniu spalín než dvojica kolien 87°, čo je výhodné najmä pri kaskádach s vyšším celkovým výkonom, kde je súčet odporov všetkých tvaroviek v trase dôležitým parametrom pri návrhu odťahu.

Porovnanie uhlov kolien v rámci radu Ø 160 mm

V ponuke nájdete koleno 160 mm postupne v štyroch uhloch – 87°, 45°, 30° a 15° – pričom každý z nich má v praxi svoje typické miesto použitia. Koleno 45° predstavuje strednú voľbu medzi ostrým kolenom 87° (pre takmer pravouhlú zmenu smeru) a jemnými kolenami 30°/15° (pre drobné korekcie osi trasy). Pri navrhovaní trasy zbernej vetvy kaskády je vhodné vždy zvoliť najmiernejší uhol, ktorý ešte danú zmenu smeru rieši – znižuje sa tým celkový odpor prúdenia aj počet potrebných tvaroviek.

Objednávanie: Keďže kolená s rôznymi uhlami majú odlišné objednávacie čísla (45° = 0020095556, 87° = 0020095552, 30° = 0020095558, 15° = 0020095560), odporúčame pri objednávaní vždy overiť presný uhol podľa projektovej dokumentácie trasy, aby sa predišlo výmene už namontovaného dielu za nesprávny uhol.

Montáž a inštalácia

Montáž odťahového systému spalín pre plynové spotrebiče (vrátane kaskádových kotolní) na Slovensku podlieha požiadavkám normy STN EN 1443 (Komíny), STN 73 4201 (Komíny a dymovody) a súvisiacim technickým pravidlám plynárenským (TPP), a musí ju vykonať oprávnená a odborne spôsobilá osoba – autorizovaný servisný technik alebo montážna firma s príslušným oprávnením na montáž plynových spotrebičov a ich odťahových systémov. Súčasťou uvedenia kotolne do prevádzky je aj revízia komína/dymovodu vykonaná kominárskou firmou a vystavenie príslušného revízneho protokolu.

Pri návrhu trasy kaskádového dymovodu je potrebné zohľadniť najmä: celkový menovitý tepelný výkon všetkých kotlov v kaskáde (od neho sa odvíja potrebný priemer zberného potrubia – 160 mm alebo 200 mm), maximálnu prípustnú dĺžku trasy a počet kolien (výrobca udáva ekvivalentné dĺžky pre jednotlivé tvarovky), sklon vodorovných úsekov smerom späť ku kotlu alebo k odlučovaču kondenzátu (spravidla minimálne 3° tak, aby kondenzát mohol samospádom odtekať a nezostával stáť v potrubí), dostatočné upevnenie potrubia dištančnými držiakmi v pravidelných rozstupoch (typicky každý 1 – 1,5 m) tak, aby nedochádzalo k priehybu ani nadmernému namáhaniu hrdlových spojov, a zachovanie prístupu k revíznym otvorom a revíznym kolenám pre pravidelné čistenie a kontrolu priechodnosti.

Pri kaskádovom zapojení viacerých kotlov do jedného zberného potrubia je nevyhnutné rešpektovať aj poradie a smer napájania jednotlivých vetiev podľa montážneho návodu výrobcu (vrátane odporúčaného použitia spätných klapiek pri kaskádach s tromi a viacerými kotlami, aby pri odstavení jedného kotla nedochádzalo k spätnému prúdeniu spalín z bežiacich kotlov do odstaveného stroja) a dodržať predpísané minimálne prevýšenie a smerovanie k spoločnému komínu alebo fasádnemu/strešnému vyústeniu.

Starostlivosť o koleno v prevádzke

Koleno 45° nemá vlastný revízny otvor, jeho stav sa preto kontroluje spolu so zvyškom trasy pri pravidelnej ročnej prehliadke kotolne, spravidla cez najbližší dostupný revízny bod. Vzhľadom na miernejší uhol odklonu (v porovnaní s kolenom 87°) je pravdepodobnosť hromadenia usadenín v tomto type kolena spravidla nižšia, keďže prúdenie spalín ním prechádza plynulejšie.

Skladovanie a manipulácia pred montážou

Pri skladovaní kolena 45° pred montážou platí rovnaká zásada ako pri ostatných PP tvarovkách tohto radu – uchovávať v suchom prostredí bez priameho slnečného žiarenia a chrániť tesniaci krúžok v hrdle pred mechanickým poškodením do doby zabudovania do zostavy. Pri prevzatí tovaru odporúčame vizuálne skontrolovať neporušenosť tesnenia a prípadné škrabance alebo praskliny na povrchu dielu ešte pred jeho osadením do trasy.

Servis, čistenie a životnosť

Pravidelná kontrola a čistenie odťahového systému je súčasťou štandardnej ročnej servisnej prehliadky kondenzačnej kotolne. Vďaka revíznym otvorom a revíznym kolenám v zostave je možné jednotlivé úseky potrubia skontrolovať a v prípade potreby vyčistiť (napr. od prípadných usadenín) bez nutnosti kompletnej demontáže celej trasy. Odlučovač kondenzátu, ak je súčasťou zostavy, je potrebné pravidelne kontrolovať a v prípade potreby vyprázdňovať/preplachovať, aby sa zabránilo jeho upchatiu a spätnému vzdutiu kondenzátu do potrubia.

Životnosť kvalitného PP odťahového systému od výrobcu priamo kompatibilného s daným radom kotlov je pri správnej montáži a pravidelnom servise porovnateľná so životnosťou samotného kotla – teda rádovo 15 a viac rokov prevádzky. Pri výmene alebo dopĺňaní jednotlivých dielov v budúcnosti (napríklad pri rozšírení kaskády o ďalší kotol) je vhodné použiť originálne komponenty rovnakého výrobcu a priemeru, aby bola zachovaná plná kompatibilita spojov aj platnosť záruky na celý odťahový systém.

Časté otázky

Prečo nakúpiť toto príslušenstvo Vaillant na ATRIA.SK

Ak potrebujete v trase kaskádového dymovodu len miernu zmenu smeru a chcete zároveň minimalizovať odpor prúdenia spalín, koleno 45° Ø 160 mm je pre tento účel vhodnejšou a často aj cenovo výhodnejšou voľbou než ostrejšie koleno 87°.

Pri kúpe akéhokoľvek dielu odťahového systému vám radi poradíme s výberom správnej kombinácie komponentov pre vašu konkrétnu kotolňu – stačí nás kontaktovať s údajmi o type a počte kotlov, prípadne s projektovou dokumentáciou. Tovar expedujeme spravidla do 24 – 48 hodín od objednania, pri väčších zostavách vás v prípade potreby vopred informujeme o termíne dodania.
