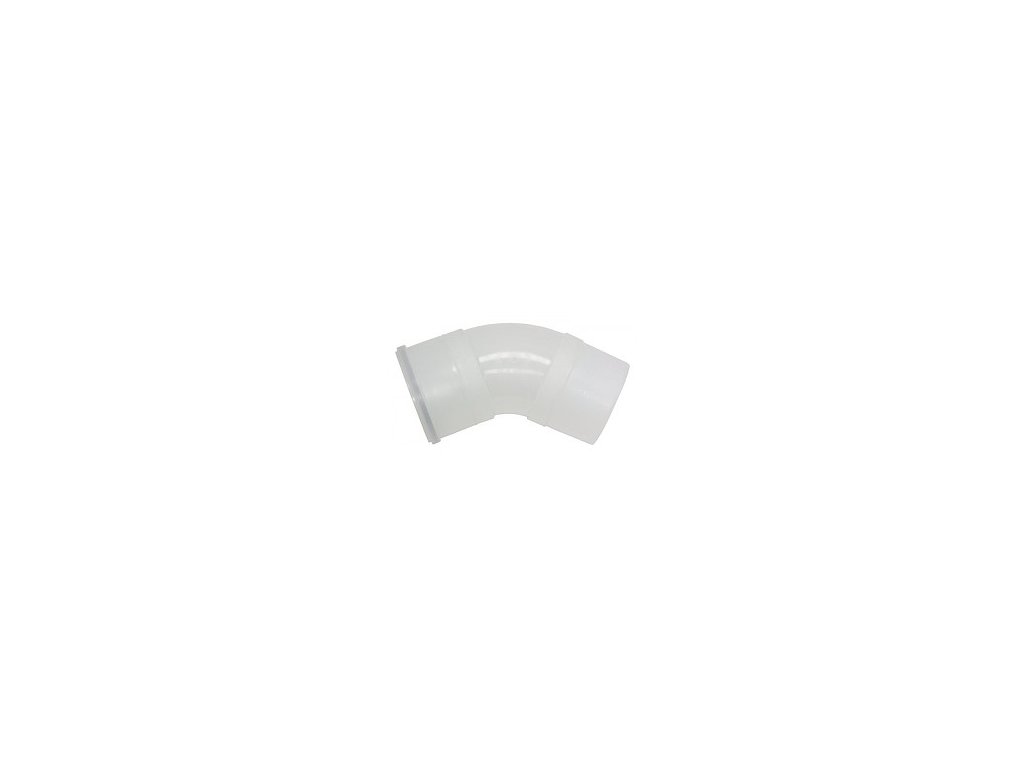

Vaillant Koleno 45°, Ø 200 mm
Kód: 0020095557Podrobný popis
Koleno 45° Ø 200 mm je originálny smerový diel odťahového systému Vaillant DN 200 PP, ktorý zaisťuje miernejšiu zmenu smeru trasy dymovodu než koleno 87°. Vďaka menšiemu uhlu odklonu predstavuje nižší tlakový odpor pre prúdiace spaliny a v praxi sa využíva najmä pri obchádzaní menších prekážok, drobnom vybočení trasy od zvislej osi alebo pri napojení na šikmé vyústenie cez strechu či fasádu.
Odťahový systém Vaillant DN 200 PP je originálny komponentový systém na odvod spalín z veľkokapacitných kondenzačných kotlov radu ecoCRAFT exclusiv (a v niektorých projektoch aj z kaskádových zostáv viacerých kondenzačných kotlov Vaillant zapojených do spoločného zberača spalín). Ide o jednostenné plastové potrubie z odolného polypropylénu (PP), ktoré je vzhľadom na nízku teplotu spalín kondenzačnej techniky (typicky do cca 80 °C) plnohodnotnou a cenovo výhodnejšou alternatívou ku kovovým nerezovým dymovodom používaným pri starších atmosférických alebo nízkoúčinných zdrojoch tepla. Koleno 45° sa v trase často kombinuje v páre - jedno koleno trasu vychýli o 45° do strany a druhé ju o rovnaký uhol vráti späť do pôvodného smeru, čím sa dosiahne bočný posun trasy (tzv. 'ofsetový' obchvat prekážky) bez potreby ostrého 87° zalomenia.
Technické charakteristiky
- Uhol zmeny smeru - 45°
- Materiál - polypropylén (PP), odolný voči kondenzátu spalín
- Menovitý priemer - DN 200, pre systém ecoCRAFT exclusiv
- Vyhotovenie - bez revízneho/čistiaceho otvoru
- Objednávacie číslo výrobcu - 0020095557
- Typ spoja - hrdlové spojenie s tesniacim krúžkom, kompatibilné s ostatnými dielmi DN 200 PP
- Typické využitie - obchádzanie prekážok, bočný posun trasy (ofset), napojenie na šikmé vyústenie
Montáž a použitie v trase dymovodu
Koleno 45° sa používa všade tam, kde je potrebná miernejšia zmena smeru trasy - napríklad pri bočnom obídení stavebného prvku, pri drobnej korekcii trasy v šachte, alebo pri napojení na šikmé vyústenie strechou či fasádou. V praxi sa často montujú v páre pre vytvorenie bočného posunu (ofsetu) trasy bez toho, aby bolo nutné použiť ostrejšie koleno 87°. Montáž prebieha hrdlovým spojením s tesniacim krúžkom rovnako ako pri ostatných dieloch systému DN 200 PP. Presné umiestnenie a orientáciu kolena určuje projekt spalinovej cesty; montáž má vykonávať výhradne odborne spôsobilá firma s oprávnením na inštaláciu spalinových systémov kondenzačnej techniky.
Kompatibilita a zaradenie do systému
Koleno je plne kompatibilné s ostatnými dielmi systému DN 200 PP uvedenými v prehľadovej tabuľke nižšie. Ak potrebujete výraznejšiu zmenu smeru (napríklad prechod zo zvislej do vodorovnej trasy), zvoľte namiesto neho koleno 87° alebo revízne koleno 87°, ak je na danom mieste súčasne potrebný aj kontrolný prístup. Rovnako ako ostatné diely tohto radu nie je koleno zameniteľné s dielmi iných priemerov odťahových systémov Vaillant, ako je DN 110/160 mm alebo DN 130 mm - pred objednávkou si vždy overte presný priemer trasy vášho kotla.
Kedy sa oplatí zvoliť 45° namiesto ostrejšieho 87° kolena
Pri návrhu trasy odťahového systému sa projektant vždy snaží zvoliť čo najmenší počet a čo najmiernejšie zmeny smeru, ktoré ešte spĺňajú požiadavku na prevedenie trasy z bodu A do bodu B okolo prípadných stavebných prekážok. Koleno 45° predstavuje v tomto ohľade praktický kompromis medzi kolenom s minimálnym uhlom 30° (ktoré vyžaduje dlhší priamy úsek na dosiahnutie rovnakého bočného posunu) a ostrejším kolenom 87° (ktoré má vyššiu tlakovú stratu, ale dosiahne požadovanú zmenu smeru na kratšom úseku).
Typickým prípadom využitia páru kolien 45° je obchádzanie nosníka, potrubia inej inštalácie alebo inej stavebnej prekážky v šachte, kde trasa dymovodu musí urobiť krátky bočný úskok a následne pokračovať v pôvodnom smere. V takomto prípade sa použijú dve kolená 45° s krátkym priamym úsekom medzi nimi - výsledný bočný posun závisí od dĺžky tohto medziľahlého úseku, ktorý sa dá doladiť práve pomocou dostupných predĺžení rôznych dĺžok.
Pri napájaní trasy na šikmú strešnú priechodku je koleno 45° tiež častou voľbou, keďže mnohé štandardné sklony striech (napríklad okolo 30-45°) sa dajú elegantne vyriešiť práve kombináciou zvislého úseku trasy a jedného kolena 45° napojeného priamo na šikmú prechodku, bez nutnosti ďalších dodatočných úprav alebo redukcií.
Napokon treba pripomenúť, že výber medzi 30°, 45° a 87° kolenom nie je vecou estetickej voľby montážnej firmy, ale mal by vždy vychádzať z konkrétneho geometrického riešenia trasy navrhnutého v projekte spalinovej cesty - iba tak je zaručené, že celková tlaková strata trasy zostane v medziach, ktoré ešte umožňujú ventilátoru kotla ecoCRAFT exclusiv dosiahnuť menovitý výkon a deklarovanú účinnosť.
Pri kalkulácii materiálu na zákazku sa oplatí počítať s tým, že páry kolien 45° na vytvorenie bočného ofsetu si navyše vyžadujú aj vhodne dlhý priamy medzikus (predĺženie), ktorého dĺžka priamo určuje veľkosť dosiahnutého bočného posunu - čím dlhší medzikus, tým väčší bočný posun sa pri rovnakom páre kolien 45° dosiahne. Táto kombinácia predĺženia a dvoch kolien 45° je bežným riešením najmä pri obchádzaní väčších prekážok, kde by samotný pár kolien bez medzikusu nepostačoval na dostatočný bočný posun trasy.
Napokon, pri objednávaní materiálu na zákazku s viacerými zmenami smeru odporúčame poradiť sa s naším tímom - na základe počtu a typu potrebných kolien, predĺžení a revíznych prvkov vám vieme pripraviť kompletný zoznam materiálu tak, aby ste na stavbe mali k dispozícii všetko potrebné už na prvú montážnu návštevu.
Údržba, servis a kontrola
Koleno 45° nevyžaduje priamu pravidelnú údržbu, jeho stav sa overuje nepriamo pri každoročnej kontrole spalinovej cesty cez najbližšie revízne prístupy v trase. Pri páre kolien tvoriacich bočný ofset odporúčame venovať zvýšenú pozornosť kontrole tesnosti oboch spojov, keďže ide o dva hrdlové spoje bezprostredne za sebou. Pri podozrení na netesnosť alebo mechanické poškodenie kontaktujte servisného technika, ktorý dokáže stav kolena posúdiť cez najbližší revízny otvor. V prípade nutnosti výmeny sa koleno jednoducho vysunie z hrdlových spojov a nahradí novým originálnym dielom rovnakého priemeru a uhla.
Prečo si vybrať originálny diel Vaillant
Miernejší uhol 45° znamená nižší tlakový odpor v mieste zmeny smeru než ostrejšie koleno 87°, čo je výhodou najmä pri dlhších trasách s viacerými zmenami smeru, kde sa tlakové straty jednotlivých dielov sčítavajú. Originálny diel Vaillant má presne definovaný uhol a priemer zodpovedajúci certifikácii celého systému ecoCRAFT exclusiv, čo zaručuje správne prúdenie spalín a zachovanie záruky na kotol aj na spalinovú cestu. Ako overený dodávateľ originálnych dielov Vaillant (WINTNER s.r.o.) vám vieme zaručiť pôvod aj kvalitu každého dodaného kolena.
Prehľad celého systému Vaillant DN 200 PP
Nižšie nájdete prehľad všetkých dielov odťahového systému DN 200 PP, ktoré máme aktuálne v ponuke na atria.sk, aby ste si vedeli jednoducho zostaviť kompletnú trasu dymovodu pre váš kotol alebo kaskádu kotlov ecoCRAFT exclusiv.
| Diel systému Vaillant DN 200 PP | Cena s DPH | Poznámka |
|---|---|---|
| Dištančný držiak (1 ks) | 34,50 € | nerezový držiak, samostatný kus na jeden upevňovací bod |
| Dištančný držiak (4 ks) | 120,00 € | sada pre celú kratšiu zvislú trasu dymovodu |
| Dištančný držiak (10 ks) | 280,00 € | veľkoobjemové balenie pre dlhé trasy, kaskády a montážne firmy |
| Priamy kus s revíznym otvorom | 270,00 € | rovný diel s kontrolným/čistiacim otvorom |
| Revízne koleno 87° | 345,00 € | smerový diel 87° s revíznym/čistiacim otvorom |
| Koleno 87° | 230,00 € | smerový diel 87° bez revízie, pre priebežné trasy |
| Koleno 45° | 220,00 € | miernejšia zmena smeru trasy o 45° ← tento produkt |
| Koleno 30° | 200,00 € | najmenšia bežne dostupná zmena smeru o 30° |
| Predĺženie dymovodu 0,5 m | 105,00 € | krátke predĺženie na doladenie trasy |
| Predĺženie dymovodu 1,0 m | 145,00 € | štandardné predĺženie pre bežné preklenutie výšky |
| Predĺženie dymovodu 2,0 m | 240,00 € | najdlhšie predĺženie, najmenej spojov na dlhej trase |
Časté otázky
Časté otázky - Vaillant Koleno 45°, Ø 200 mm
Kedy zvoliť koleno 45° namiesto 87°?
Koleno 45° je vhodné pri miernejších zmenách smeru, obchádzaní menších prekážok alebo pri vytváraní bočného posunu trasy v páre s druhým kolenom 45° - pri výraznejšej zmene smeru (napríklad prechod zo zvislej do vodorovnej trasy) sa používa koleno 87°.
Dá sa koleno 45° použiť samostatne, alebo musí byť vždy v páre?
Samostatne sa používa vtedy, keď treba trasu iba mierne vychýliť jedným smerom, napríklad pri napojení na šikmé vyústenie - v páre sa používa pri vytváraní bočného posunu (ofsetu) trasy pri obchádzaní prekážky s návratom do pôvodného smeru.
Aký je rozdiel v tlakovej strate medzi kolenom 45° a 87°?
Koleno 45° má vzhľadom na miernejší uhol zmeny smeru nižšiu tlakovú stratu ako koleno 87°, presné hodnoty tlakových strát jednotlivých dielov sú súčasťou technickej dokumentácie výrobcu a projektant ich zohľadňuje pri návrhu celkovej trasy.
Je koleno 45° vhodné aj na napojenie šikmej strešnej priechodky?
Áno, koleno 45° sa v praxi bežne používa práve na napojenie zvislej alebo vodorovnej trasy na šikmé vyústenie strechou, kde presný uhol napojenia závisí od sklonu strechy a typu použitej strešnej priechodky.
Ovplyvňuje použitie kolena 45° namiesto 87° celkovú dĺžku trasy?
Áno, pri rovnakom bočnom posune si trasa s kolenami 45° v páre spravidla vyžaduje o niečo dlhší priamy úsek medzi kolenami než pri riešení s ostrejším kolenom 87° - presné rozmery rieši projekt spalinovej cesty.
Je materiál kolena 45° rovnaký ako pri kolene 87°?
Áno, ide o rovnaký polypropylén (PP) certifikovaný pre prevádzku s kondenzačnou technikou, líši sa iba geometria uhla zmeny smeru.
Môžem si kolená 45° objednať vo väčšom počte pre zložitejšiu trasu?
Áno, počet kusov volíte podľa potreby vášho konkrétneho projektu - pri zložitejšom trasovaní s viacerými obchádzanými prekážkami môže byť potrebných aj niekoľko kusov.
Dá sa koleno 45° kombinovať v jednej trase spolu s kolenom 87°?
Áno, v rámci jednej trasy je bežné kombinovať kolená s rôznym uhlom podľa potreby - napríklad koleno 87° pri päte zvislej trasy a kolená 45° na jemnejšie korekcie smeru vo vodorovnej časti.
Je pri montáži kolena 45° potrebné dodržať konkrétnu orientáciu?
Áno, orientácia kolena musí zodpovedať smeru odklonu podľa projektu trasy - nesprávna orientácia by mohla znamenať, že trasa nesmeruje presne k plánovanému bodu napojenia alebo vyústenia.
Aká je životnosť kolena 45° pri bežnej prevádzke?
Pri správnej montáži a dodržaní pravidelných kontrol je životnosť polypropylénových dielov systému DN 200 PP porovnateľná so životnosťou samotného kotla ecoCRAFT exclusiv, teda spravidla mnoho rokov bezproblémovej prevádzky.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Výrobca: | Vaillant |
| Typové označenie: | Koleno 45° DN 200 PP |
| Objednávacie číslo: | 0020095557 |
| Menovitý priemer (DN): | 200 mm |
| Uhol zmeny smeru: | 45° |
| Materiál: | Polypropylén (PP) |
| Vyhotovenie: | Bez revízneho/čistiaceho otvoru |
| Určenie: | Odťahový systém ecoCRAFT exclusiv, DN 200 PP |
| Typ spoja: | Hrdlové spojenie s tesniacim krúžkom |
| Krajina pôvodu: | Nemecko |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
