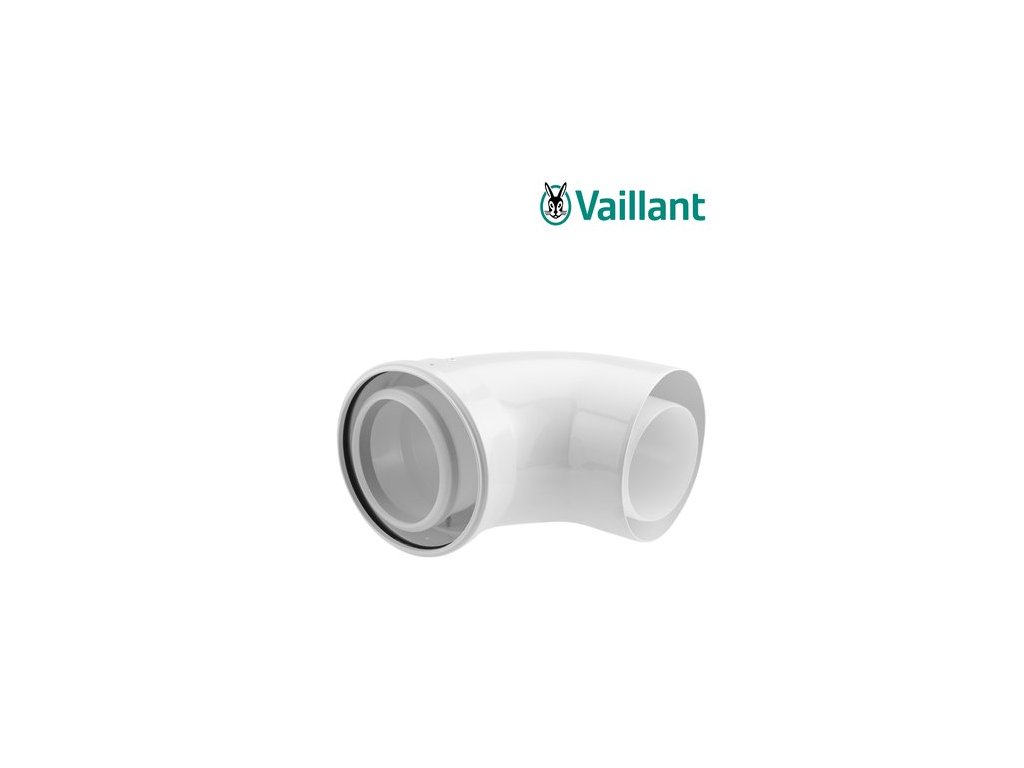

Vaillant koleno 87°, Ø 110/160 mm
Kód: 0020106380Podrobný popis
Koleno 87° Vaillant, Ø 110/160 mm
Koleno so zmenou smeru 87° (bežne označované aj ako "koleno 90°") je najpoužívanejším smerovým prvkom koncentrického odťahového systému Vaillant Ø 110/160 mm. Umožňuje prechod z vodorovnej do zvislej trasy (alebo naopak) – typicky pri výstupe z kotla, ktorý je zapojený vodorovne, do zvislej šachty alebo pri prechode do zvislého strešného výstupu. Mierne odchýlený uhol 87° (namiesto presných 90°) je zámerným konštrukčným riešením mnohých výrobcov odťahových systémov, ktoré zabezpečuje mierny prirodzený spád pre odvod kondenzátu aj v mieste zmeny smeru, čím sa predchádza hromadeniu kondenzátu v kolene.
Diel sa pripája bajonetovým zámkom s tesnením na oboch koncoch a je plne kompatibilný so všetkými ostatnými dielmi radu Ø 110/160 mm – predĺženiami, revíznymi kusmi, T kusmi aj strešnými nástavcami.
Zhrnutie technických parametrov
- Typ dielu: Koleno 87°
- Priemer systému: Ø 110/160 mm (koncentrický)
- Uhol zmeny smeru: 87°
- Materiál vnútornej rúry (spaliny): Polypropylén (PP), trieda odolnosti kondenzátu W
- Materiál vonkajšieho plášťa (vzduch): UV stabilizovaný plast
- Teplotná trieda: T120
- Tlaková trieda: P1
- Typ spoja: Bajonetový zámok s gumovým tesnením, otočný
- Určenie: ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv, kaskádové zostavy
- Krajina pôvodu: Nemecko / EÚ
- Značka: Vaillant
- Záruka: 24 mesiacov
Systém odťahu spalín Vaillant Ø 110/160 mm
Rúrový systém s priemerom Ø 110/160 mm patrí do rodiny koncentrických (súosých) odťahových systémov Vaillant určených pre veľkokapacitné plynové kondenzačné kotly s vyšším menovitým výkonom – typicky rad ecoTEC plus VU 806/5-5, 1006/5-5 a 1206/5-5 (výkonový rozsah cca 80 – 120 kW), modulárne zostavy ecoCRAFT exclusiv a ecoVIT exclusiv, ako aj kaskádové zapojenia viacerých kotlov na spoločný zberač spalín. Vnútorná rúra, ktorou prúdia spaliny, je vyrobená z odolného polypropylénu (PP) s vysokou teplotnou a chemickou odolnosťou voči kondenzátu (trieda odolnosti kondenzátu W podľa EN 14471), vonkajší plášť privádzajúci spaľovací vzduch je z UV-stabilizovaného plastu alebo hliníka podľa konkrétneho dielu. Systém je certifikovaný pre teplotnú triedu T120, tlakovú triedu P1 (pretlakový systém, vhodný pre kondenzačné kotly) a korozívnu triedu 1, čo zodpovedá bežnému prevádzkovému rozsahu spalín kondenzačných kotlov (spaliny s nízkou teplotou, kyslé kondenzáty).
Systém Ø 110/160 mm sa montuje výhradne z originálnych dielov Vaillant – jednotlivé komponenty (predĺženia, kolená, revízne kusy, strešné nástavce aj upevňovacie prvky) sa navzájom kombinujú do zostavy presne podľa dispozície konkrétnej kotolne alebo strojovne. Všetky spoje sú tesnené silikónovým tesnením s zámkovým (bajonetovým) systémom, ktorý zaručuje plynotesnosť aj pri väčších dĺžkach potrubia a umožňuje jednoduchú montáž aj demontáž bez potreby lepenia či zvárania.
Porovnanie s ostatnými priemermi odťahových systémov Vaillant
Vaillant ponúka koncentrické odťahové systémy vo viacerých priemeroch podľa výkonu kotla – najmenší bežný priemer Ø 60/100 mm sa používa pri väčšine závesných kondenzačných kotlov pre rodinné domy a byty (rad ecoTEC pro/plus do cca 35 – 65 kW), priemer Ø 80/125 mm sa nasadzuje pri kotloch s vyšším výkonom alebo pri dlhších trasách, kde je potrebná nižšia tlaková strata. Priemer Ø 110/160 mm, do ktorého patrí aj tento diel, je určený pre najvyšší bežný výkonový segment (ecoTEC plus 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv) a kaskádové zostavy, kde je potrebné odviesť podstatne väčší objem spalín. Diely jednotlivých priemerov nie sú navzájom zameniteľné – pri objednávke je preto vždy nutné overiť presný priemer systému na vašom kotle alebo v projektovej dokumentácii.
Kompatibilita s modelmi kotlov
Koleno 87° je jedným z najčastejšie predávaných dielov systému Ø 110/160 mm, keďže takmer každá inštalácia obsahuje aspoň jeden prechod z vodorovnej trasy od kotla do zvislej trasy smerom k šachte alebo strešnému výstupu. Používa sa pri ecoTEC plus vyššieho výkonového radu, ecoCRAFT exclusiv, ecoVIT exclusiv aj pri kaskádových zostavách viacerých kotlov.
Typické scenáre nasadenia
Najbežnejším scenárom je priame napojenie na výstup z kotla, ktorý je z konštrukčných dôvodov vodorovný, zatiaľ čo ďalšia trasa musí pokračovať zvisle nahor k šachte alebo strešnému výstupu – koleno 87° tu vykoná túto zmenu smeru v jedinom diele. Druhým bežným miestom použitia je vrch zvislej trasy tesne pred vstupom do strešného nástavca, kde treba prípadne mierne dorovnať smer podľa polohy priechodky strechou.
Ako si vybrať medzi bežným a revíznym kolenom 87°
Bežné koleno 87° zvoľte, ak v danom mieste trasy nepotrebujete revízny prístup a ten je zabezpečený inde (napríklad samostatným revíznym kusom alebo T kolenom ďalej v trase). Ak naopak potrebujete revíziu priamo v mieste zmeny smeru, napríklad na vstupe do šachty, zvoľte namiesto tohto dielu revízne koleno 87° so zabudovaným kontrolným uzáverom.
Montáž a použitie
Koleno 87° sa najčastejšie osadzuje priamo na výstup z kotla (zmena z vodorovného na zvislý smer) alebo v mieste, kde trasa prechádza zo stropu/steny do šachty. Pri montáži:
- koleno sa zasúva bajonetovým zámkom na doraz do susedného dielu (kotol, predĺženie, revízny kus),
- pred definitívnym zaistením je možné dielom mierne pootočiť v rovine zámku, aby výsledná orientácia zodpovedala skutočnému smeru pokračujúcej trasy,
- pri zvislom pokračovaní trasy za kolenom je potrebné hneď za kolenom osadiť podporný prvok (podporné koleno alebo konzolu), ktorý prenesie hmotnosť zvislej vetvy do stavebnej konštrukcie,
- ak je koleno súčasťou trasy bez priameho prístupu (napr. v podhľade), odporúčame v jeho blízkosti ponechať revízny prístup cez susediaci revízny kus alebo T kus.
Bezpečnostné upozornenia
Montáž a zapojenie odťahového systému kondenzačného kotla smie vykonávať výhradne oprávnená a zaškolená montážna firma s odbornou spôsobilosťou na plynové zariadenia. Nesprávne zostavená alebo netesná trasa odťahu spalín môže viesť k úniku spalín (vrátane oxidu uhoľnatého) do obytných priestorov, čo predstavuje vážne zdravotné riziko. Používajte výhradne originálne diely Vaillant zodpovedajúceho priemeru a certifikácie – kombinácia s dielmi iných výrobcov alebo iných priemerov nie je prípustná a je v rozpore s podmienkami CE certifikácie celej zostavy aj so zárukou na kotol. Po každom zásahu do trasy (výmena dielu, servis, revízia) je nutné vykonať kontrolu tesnosti pred opätovným uvedením kotla do prevádzky.
Údržba a starostlivosť
Odťahový systém odporúčame minimálne raz ročne skontrolovať pri pravidelnom servise kotla – najmä tesnosť spojov, priechodnosť odvodu kondenzátu (ak je súčasťou zostavy) a mechanické upevnenie v celej trase. Vonkajšie plastové časti (strešné nástavce, priechodky) je vhodné vizuálne skontrolovať po zimnom období kvôli prípadnému mechanickému poškodeniu ľadom alebo vetrom. Vnútro rúr sa pri bežnej prevádzke nezanáša usadeninami tak, ako klasické komíny na tuhé palivo, no revízne prvky v zostave (revízne kolená, revízne kusy, T-kusy) slúžia práve na to, aby servisný technik mohol pri kontrole jednoducho nahliadnuť do vnútra potrubia a v prípade potreby ho vyčistiť bez nutnosti rozoberať celú trasu.
Pri kotloch s dlhšou trasou odťahu odporúčame viesť si jednoduchý servisný záznam o dátume poslednej kontroly tesnosti a stave revíznych otvorov – uľahčí to plánovanie ďalších kominárskych revízií a poskytne prehľad pri prípadnej reklamácii alebo predaji nehnuteľnosti.
Prečo kúpiť tento diel na Atria.sk
Ponúkame výhradne originálne diely Vaillant so 100% kompatibilitou s odťahovými systémami tejto značky – žiadne univerzálne náhrady pochybnej kvality, ktoré môžu ohroziť plynotesnosť celej zostavy alebo zaniknutie záruky na kotol. Tovar je bežne skladom alebo rýchlo dostupný od dodávateľa, takže realizácia kotolne či servisný zásah nemešká na jeden chýbajúci diel. Pri nejasnostiach, ktorý presný diel do vašej zostavy potrebujete, poradíme telefonicky aj e-mailom – stačí uviesť model kotla a dĺžku trasy odťahu, ktorú potrebujete preklenúť.
Objednávku spracúvame štandardne v priebehu jedného pracovného dňa a pri tovare skladom expedujeme obratom. Ak si nie ste istí, ktorý presný diel váš projekt vyžaduje (napríklad pri kombinovaní viacerých dĺžok a kolien do jednej trasy), radi vám pred objednávkou pomôžeme so správnym výberom zostavy – stačí nám poslať pôdorys alebo fotografiu miesta inštalácie a informáciu o modeli kotla.
Časté otázky
Prečo je uhol kolena 87° a nie presne 90°?
Mierne odchýlený uhol zabezpečuje prirodzený spád pre odvod kondenzátu aj v mieste zmeny smeru trasy, čím sa predchádza jeho hromadeniu a prípadnému zamŕzaniu v kolene počas mrazov.
Môžem koleno 87° použiť namiesto dvoch kolien 45°?
Áno, pri jednoduchej zmene smeru z vodorovnej do zvislej roviny (alebo naopak) je koleno 87° priamou a jednoduchšou voľbou; kombinácia dvoch kolien 45° sa používa skôr pri obchádzaní prekážky so zachovaním pôvodného smeru trasy.
Potrebujem pri tomto kolene aj podpornú konzolu?
Ak za kolenom pokračuje zvislý úsek trasy, odporúčame tesne za kolenom osadiť podporné koleno alebo konzolu, ktorá prenesie hmotnosť zvislej vetvy potrubia do stavebnej konštrukcie a odľahčí spoj.
Je koleno vhodné aj do exteriéru?
Áno, vonkajší plášť je odolný voči UV žiareniu a poveternostným vplyvom, koleno je preto možné použiť aj na krátkych exteriérových úsekoch trasy.
Aká je tlaková strata tohto kolena?
Presná hodnota ekvivalentnej dĺžky (tlakovej straty) kolena 87° je uvedená v montážnom návode ku konkrétnemu modelu kotla a zohľadňuje sa pri výpočte maximálnej povolenej dĺžky celej trasy odťahu.
Dá sa koleno 87° otočiť do ľubovoľnej roviny?
Áno, bajonetový zámok umožňuje pred definitívnym zaistením kolena voľné pootočenie okolo osi potrubia, takže výslednú rovinu zmeny smeru je možné prispôsobiť skutočnej orientácii pokračujúcej trasy.
Je možné použiť dve kolená 87° za sebou?
Konštrukčne to možné je, v praxi sa však na zmenu smeru o viac ako 87° častejšie používa kombinácia s kolenom 45°, prípadne sa trasa prehodnotí projektantom, keďže dve kolená 87° za sebou zvyšujú tlakovú stratu aj počet spojov.
Obsahuje koleno aj možnosť odvodu kondenzátu?
Samotné koleno nemá samostatný kondenzátový výpust – kondenzát v ňom stále odteká vplyvom spádu trasy smerom ku kotlu alebo k zbernému hrdlu kondenzátu na kotle, rovnako ako v ostatných dieloch systému.
Je možné toto koleno použiť aj na napojenie na šachtu bez ďalších dielov?
Samotné koleno umožňuje len zmenu smeru, na napojenie na šachtu s revíziou aj podporou hmotnosti odporúčame kompletnú sadu (revízne T koleno, predĺženie, podporné koleno) určenú presne na tento účel.
Dá sa koleno 87° použiť aj opačne, teda zo zvislej do vodorovnej trasy?
Áno, koleno je funkčne obojsmerné a rovnako vhodné na prechod z vodorovnej do zvislej trasy, ako aj naopak.
Je pri tomto kolene potrebná dodatočná tepelná izolácia?
Štandardne nie, plastové diely systému Ø 110/160 mm sú navrhnuté na prevádzku bez dodatočnej izolácie; výnimkou môžu byť špecifické projektové požiadavky na obmedzenie povrchovej teploty pri vedení trasy v blízkosti horľavých materiálov, čo posúdi projektant.
Je toto koleno súčasťou základného balenia kotla ecoTEC plus, alebo sa vždy dokupuje samostatne?
Koleno 87° nie je štandardnou súčasťou dodávky samotného kotla – odťahový systém vrátane všetkých kolien, predĺžení a koncových dielov sa vždy navrhuje a objednáva samostatne podľa konkrétnej dispozície kotolne a trasy.
Dá sa pri objednávke overiť, či mám na kotle skutočne priemer Ø 110/160 mm?
Presný priemer odťahového systému nájdete v technickej dokumentácii ku konkrétnemu modelu kotla alebo na typovom štítku pôvodných dielov trasy; pri neistote nám radi pomôžeme s identifikáciou podľa modelu kotla.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Typ dielu: | Koleno 87° |
| Priemer systému: | Ø 110/160 mm (koncentrický) |
| Uhol zmeny smeru: | 87° |
| Materiál vnútornej rúry (spaliny): | Polypropylén (PP), trieda odolnosti kondenzátu W |
| Materiál vonkajšieho plášťa (vzduch): | UV stabilizovaný plast |
| Teplotná trieda: | T120 |
| Tlaková trieda: | P1 |
| Typ spoja: | Bajonetový zámok s gumovým tesnením, otočný |
| Určenie: | ecoTEC plus VU 806/5-5 – 1206/5-5, ecoCRAFT exclusiv, ecoVIT exclusiv, kaskádové zostavy |
| Krajina pôvodu: | Nemecko / EÚ |
| Značka: | Vaillant |
| Záruka: | 24 mesiacov |
