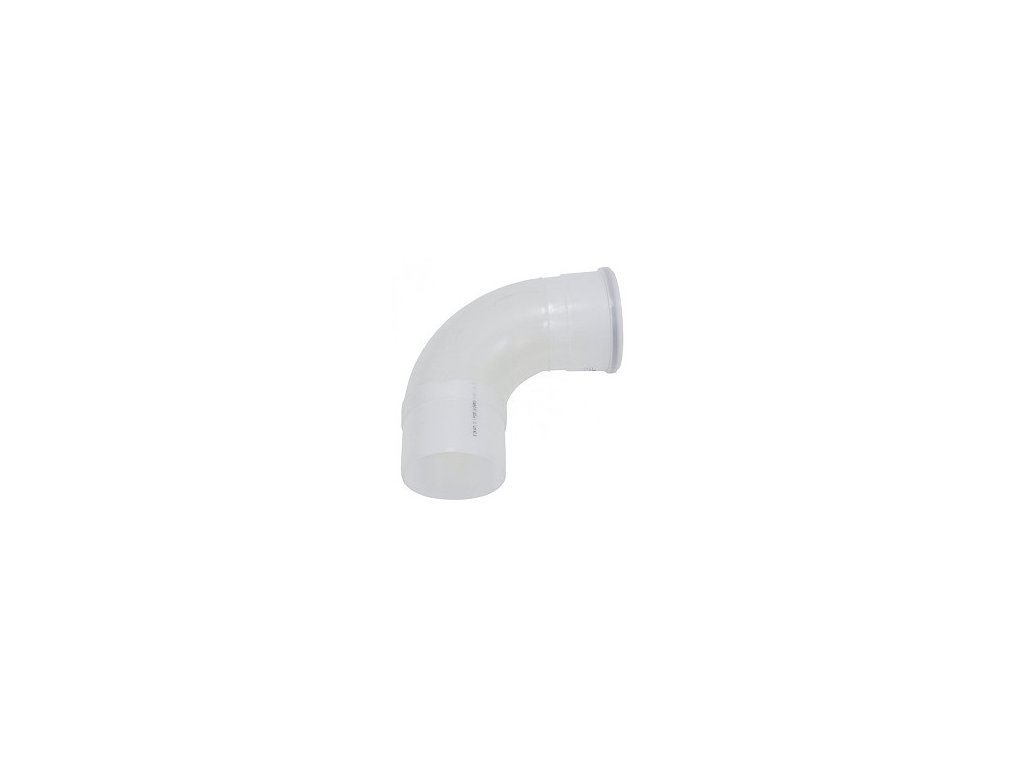

Vaillant Koleno 87°, Ø 200 mm
Kód: 0020095553Podrobný popis
Koleno 87° Ø 200 mm je originálny smerový diel odťahového systému Vaillant DN 200 PP bez revízneho/čistiaceho otvoru. Slúži na zmenu smeru trasy dymovodu o 87° tam, kde revízny prístup zabezpečuje iný diel trasy (napríklad priamy revízny kus alebo revízne koleno umiestnené inde podľa projektu) a na danom mieste teda postačí jednoduchšie a cenovo výhodnejšie koleno bez tejto funkcie navyše.
Odťahový systém Vaillant DN 200 PP je originálny komponentový systém na odvod spalín z veľkokapacitných kondenzačných kotlov radu ecoCRAFT exclusiv (a v niektorých projektoch aj z kaskádových zostáv viacerých kondenzačných kotlov Vaillant zapojených do spoločného zberača spalín). Ide o jednostenné plastové potrubie z odolného polypropylénu (PP), ktoré je vzhľadom na nízku teplotu spalín kondenzačnej techniky (typicky do cca 80 °C) plnohodnotnou a cenovo výhodnejšou alternatívou ku kovovým nerezovým dymovodom používaným pri starších atmosférických alebo nízkoúčinných zdrojoch tepla. Uhol 87° je najbežnejšou zmenou smeru pri prechode medzi zvislým a vodorovným úsekom trasy - jeho mierne odchýlenie od presných 90° zlepšuje prúdenie spalín a znižuje tlakové straty v porovnaní s ostrým pravouhlým kolenom, čo je bežná konštrukčná prax pri systémoch pre kondenzačnú techniku.
Technické charakteristiky
- Uhol zmeny smeru - 87°
- Materiál - polypropylén (PP), odolný voči kondenzátu spalín
- Menovitý priemer - DN 200, pre systém ecoCRAFT exclusiv
- Vyhotovenie - bez revízneho/čistiaceho otvoru, čisto smerový diel
- Objednávacie číslo výrobcu - 0020095553
- Typ spoja - hrdlové spojenie s tesniacim krúžkom, kompatibilné s ostatnými dielmi DN 200 PP
- Typické využitie - zmeny smeru trasy mimo hlavných revíznych bodov (napr. obchádzanie prekážky, prechod cez stenu)
Montáž a použitie v trase dymovodu
Koleno 87° sa v trase používa všade tam, kde je potrebná zmena smeru vedenia dymovodu, ale na danom konkrétnom mieste sa nevyžaduje súčasný revízny prístup - napríklad pri obchádzaní stavebnej prekážky, pri prechode cez stenu do inej miestnosti, alebo ako doplnková zmena smeru popri hlavnom revíznom kolene umiestnenom pri päte zvislej trasy. Montuje sa hrdlovým spojením s tesniacim krúžkom rovnako ako ostatné diely systému DN 200 PP. Presné umiestnenie a počet kolien v trase určuje projekt spalinovej cesty vypracovaný pre konkrétny model a výkon kotla ecoCRAFT exclusiv, prípadne pre danú kaskádovú zostavu - montáž má vždy vykonávať odborne spôsobilá firma s oprávnením na inštaláciu spalinových systémov.
Kompatibilita a zaradenie do systému
Koleno je plne kompatibilné s ostatnými dielmi systému DN 200 PP uvedenými v prehľadovej tabuľke nižšie - priamymi kusmi, predĺženiami, dištančnými držiakmi aj revíznymi prvkami. Ak potrebujete na danom mieste trasy súčasne aj revízny/čistiaci prístup, zvoľte namiesto neho revízne koleno 87° s integrovaným otvorom. Rovnako ako ostatné diely tohto radu nie je koleno zameniteľné s dielmi iných priemerov odťahových systémov Vaillant, ako je DN 110/160 mm alebo DN 130 mm - pred objednávkou si vždy overte presný priemer trasy vášho kotla. V prípade pochybností o správnom type dielu vám radi poradíme na základe modelu a výkonu vášho kotla ecoCRAFT exclusiv.
Tlakové straty a vplyv uhla kolena na prúdenie spalín
Každá zmena smeru v trase odťahového systému predstavuje pre prúdiace spaliny určitý odpor, ktorý sa v technickej praxi vyjadruje ako tlaková strata daného prvku. Vo všeobecnosti platí, že čím ostrejší je uhol zmeny smeru, tým vyššia je tlaková strata - koleno 87° tak predstavuje väčší odpor prúdenia ako mierne koleno 45° alebo 30°, ale výrazne menší odpor ako by predstavovalo teoretické koleno s ostrým uhlom 90° s neupraveným prierezom.
Práve preto sa v konštrukcii moderných odťahových systémov kondenzačnej techniky uprednostňuje uhol 87° namiesto matematicky presných 90° - ide o overený kompromis medzi potrebou zmeniť smer trasy o takmer pravý uhol (napríklad pri prechode zo zvislej šachty do vodorovného rozvodu ku kotlu) a snahou minimalizovať dodatočný odpor prúdenia, ktorý by inak musel kompenzovať výkonnejší a hlučnejší ventilátor kotla.
Pri projektovaní trasy sa preto odporúča navrhnúť čo najmenší nutný počet zmien smeru a tam, kde je to možné, uprednostniť miernejšie uhly (45° alebo 30°) pred ostrejším kolenom 87°, pokiaľ to priestorové podmienky dovoľujú. Pri kotloch ecoCRAFT exclusiv so vstavaným výkonným ventilátorom spalín má bežný počet kolien v štandardnej inštalácii len zanedbateľný vplyv na celkovú účinnosť, pri veľmi dlhých alebo zložitých trasách s mnohými zmenami smeru sa však odporúča nechať si celkový tlakový odpor trasy prepočítať projektantom, aby sa overilo, že zostáva v medziach povolených výrobcom kotla.
Pri kaskádových kotolniach, kde viacero kotlov ecoCRAFT exclusiv zdieľa spoločný zberač spalín, sa tlakové straty jednotlivých vetiev pripojenia počítajú spoločne s tlakovou stratou hlavnej zbernej trasy - projektant preto musí zohľadniť nielen počet a typ kolien pri každom jednotlivom kotle, ale aj to, ako sa tieto vetvy stretávajú v spoločnom zberači, aby zostal zachovaný rovnomerný a bezpečný odvod spalín od všetkých pripojených zdrojov tepla súčasne.
Napriek tomu, že jednotlivé koleno predstavuje z hľadiska tlakovej straty len malý podiel na celkovom odpore trasy, ich súčet pri zložitejšom trasovaní môže byť významný - preto sa pri návrhu odťahového systému oplatí od začiatku myslieť na čo najpriamejšie a najjednoduchšie vedenie trasy medzi kotlom a bodom vyústenia spalín, čo zároveň znižuje aj celkový počet potrebných dielov a tým aj náklady na materiál.
Údržba, servis a kontrola
Samotné koleno bez revízneho otvoru nevyžaduje priamu údržbu, jeho stav sa však kontroluje nepriamo - pri každoročnej kontrole spalinovej cesty odborne spôsobilou osobou sa cez najbližšie revízne prístupy v trase overuje aj priechodnosť a stav susediacich kolien. Pri podozrení na problém (napríklad neobvyklý zvuk prúdenia spalín alebo zápach v okolí trasy) je potrebné kontaktovať servisného technika, ktorý dokáže cez najbližší revízny otvor posúdiť aj stav tohto kolena bez jeho úplnej demontáže. V prípade nutnosti kompletnej výmeny sa koleno jednoducho vysunie z hrdlových spojov na oboch stranách a nahradí novým originálnym dielom rovnakého priemeru a uhla.
Prečo si vybrať originálny diel Vaillant
Tam, kde nie je na danom mieste trasy potrebný revízny prístup, predstavuje jednoduché koleno 87° cenovo výhodnejšiu voľbu než revízne koleno s rovnakým uhlom - ušetríte tak časť nákladov na materiál bez akéhokoľvek kompromisu vo funkčnosti alebo bezpečnosti trasy. Originálny diel Vaillant má presne definovaný uhol aj priemer zodpovedajúci certifikácii celého systému ecoCRAFT exclusiv, čo zaručuje správne prúdenie spalín a zachovanie záruky na kotol aj na spalinovú cestu. Ako overený dodávateľ originálnych dielov Vaillant (WINTNER s.r.o.) vám vieme zaručiť pôvod aj kvalitu každého dodaného kolena.
Prehľad celého systému Vaillant DN 200 PP
Nižšie nájdete prehľad všetkých dielov odťahového systému DN 200 PP, ktoré máme aktuálne v ponuke na atria.sk, aby ste si vedeli jednoducho zostaviť kompletnú trasu dymovodu pre váš kotol alebo kaskádu kotlov ecoCRAFT exclusiv.
| Diel systému Vaillant DN 200 PP | Cena s DPH | Poznámka |
|---|---|---|
| Dištančný držiak (1 ks) | 34,50 € | nerezový držiak, samostatný kus na jeden upevňovací bod |
| Dištančný držiak (4 ks) | 120,00 € | sada pre celú kratšiu zvislú trasu dymovodu |
| Dištančný držiak (10 ks) | 280,00 € | veľkoobjemové balenie pre dlhé trasy, kaskády a montážne firmy |
| Priamy kus s revíznym otvorom | 270,00 € | rovný diel s kontrolným/čistiacim otvorom |
| Revízne koleno 87° | 345,00 € | smerový diel 87° s revíznym/čistiacim otvorom |
| Koleno 87° | 230,00 € | smerový diel 87° bez revízie, pre priebežné trasy ← tento produkt |
| Koleno 45° | 220,00 € | miernejšia zmena smeru trasy o 45° |
| Koleno 30° | 200,00 € | najmenšia bežne dostupná zmena smeru o 30° |
| Predĺženie dymovodu 0,5 m | 105,00 € | krátke predĺženie na doladenie trasy |
| Predĺženie dymovodu 1,0 m | 145,00 € | štandardné predĺženie pre bežné preklenutie výšky |
| Predĺženie dymovodu 2,0 m | 240,00 € | najdlhšie predĺženie, najmenej spojov na dlhej trase |
Časté otázky
Časté otázky - Vaillant Koleno 87°, Ø 200 mm
Kedy použiť koleno bez revízie namiesto revízneho kolena?
Vtedy, keď je revízny/čistiaci prístup na danom úseku trasy už zabezpečený iným dielom podľa projektu spalinovej cesty - napríklad blízkym priamym revíznym kusom alebo revíznym kolenom inde na trase.
Je rozdiel v cene medzi kolenom s revíziou a bez nej výrazný?
Áno, revízne koleno je vzhľadom na dodatočnú konštrukciu s tesnou krytkou drahšie - jednoduché koleno bez revízie je preto výhodnejšou voľbou všade tam, kde revízny prístup nie je na danom mieste potrebný.
Koľko kolien 87° zvyčajne obsahuje bežná trasa dymovodu?
Počet závisí od konkrétneho trasovania - jednoduchá trasa môže mať len jedno alebo dve kolená pri prechode zo zvislej do vodorovnej časti, zložitejšie trasy s obchádzaním prekážok môžu obsahovať viacero kolien podľa projektu.
Môžem koleno 87° použiť aj namiesto kolena 45° alebo 30°?
Nie, jednotlivé uhly nie sú vzájomne zameniteľné bez zásahu do projektu trasy - výber konkrétneho uhla kolena vychádza z presného geometrického riešenia trasy podľa projektu spalinovej cesty.
Ovplyvňuje počet kolien v trase ťah a účinnosť kotla?
Každá zmena smeru predstavuje mierny tlakový odpor navyše, preto sa projekt spalinovej cesty snaží navrhnúť trasu s čo najmenším nutným počtom kolien - kotol ecoCRAFT exclusiv je však navrhnutý s dostatočnou rezervou výkonu ventilátora na bežný počet zmien smeru pri štandardných inštaláciách.
Je materiál kolena odolný voči teplotám spalín kondenzačného kotla?
Áno, polypropylén použitý v systéme DN 200 PP je certifikovaný pre prevádzku s kondenzačnou technikou vrátane kontaktu s kyslým kondenzátom spalín pri bežných prevádzkových teplotách.
Dá sa koleno domontovať dodatočne, ak sa zmenilo trasovanie počas stavby?
Áno, ak je trasa prístupná, je možné doplniť ďalšie koleno alebo upraviť trasovanie - odporúčame takúto zmenu vždy konzultovať s projektantom spalinovej cesty a realizovať prostredníctvom odborne spôsobilej montážnej firmy.
Existuje aj verzia tohto kolena s iným uhlom, ak mi 87° nevyhovuje?
Áno, v našej ponuke nájdete pre systém DN 200 PP aj kolená s uhlom 45° a 30°, ktoré predstavujú miernejšiu zmenu smeru - výber konkrétneho uhla vždy vychádza z geometrie vašej konkrétnej trasy a odporúčaní projektanta spalinovej cesty.
Je potrebné koleno pri montáži nejako mazať alebo ošetrovať tesnenie?
Výrobca spravidla odporúča pri montáži hrdlového spoja použiť vhodný montážny prostriedok uľahčujúci zasunutie tesniaceho krúžku bez jeho poškodenia - presný postup nájdete v montážnom návode k systému, prípadne vám poradí realizujúca montážna firma.
Dodatočné parametre
| Kategória: | Vaillant |
|---|---|
| Záruka: | 2 roky |
| Výrobca: | Vaillant |
| Typové označenie: | Koleno 87° DN 200 PP |
| Objednávacie číslo: | 0020095553 |
| Menovitý priemer (DN): | 200 mm |
| Uhol zmeny smeru: | 87° |
| Materiál: | Polypropylén (PP) |
| Vyhotovenie: | Bez revízneho/čistiaceho otvoru |
| Určenie: | Odťahový systém ecoCRAFT exclusiv, DN 200 PP |
| Typ spoja: | Hrdlové spojenie s tesniacim krúžkom |
| Krajina pôvodu: | Nemecko |
| Dodávateľ: | WINTNER s.r.o. |
| Záruka: | 2 roky |
