Podrobný popis

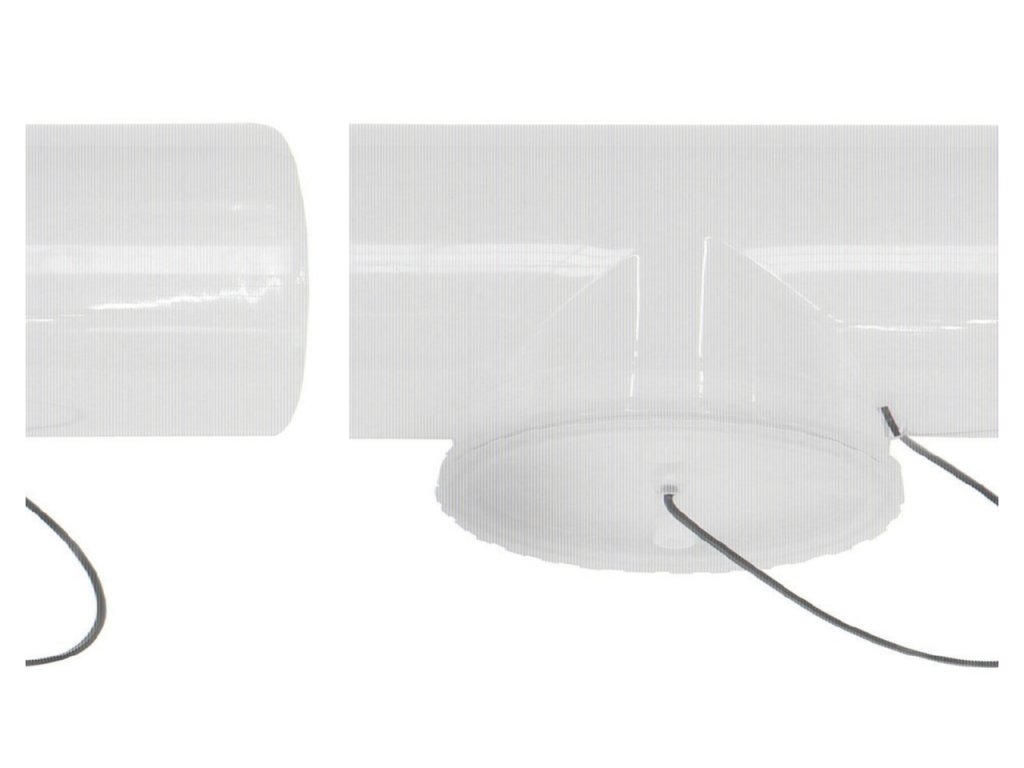

Vaillant predĺženie dymovodu 0,25 m, Ø 110 mm

Predĺženie s dĺžkou 0,25 metra je krátky rovný úsek dymovodu Ø 110 mm bez revízneho otvoru. Slúži na doladenie presnej dĺžky trasy odťahu spalín tam, kde by kombinácia dlhších dielov (0,5 m, 1,0 m, 2,0 m) nedosiahla presne požadovaný rozmer.

Šachtový systém odťahu spalín Vaillant LAS Ø 110 mm

Tento diel je súčasťou originálneho šachtového systému odťahu spalín Vaillant (skrátene LAS – z nemeckého "Luft-Abgas-System"), ktorý sa používa u veľkokapacitných kondenzačných kotlov (typicky vyššie výkonové rady ecoTEC exclusiv/pro/plus a podlahové kotly ecoCRAFT exclusiv, ako aj u výkonovo zhodných modelov Protherm z rovnakej výrobnej skupiny). Na rozdiel od bežného koncentrického dymovodu (rúra v rúre) používaného u malých nástenných kotlov, šachtový systém vedie spaliny jednoplášťovou rúrou s priemerom 110 mm existujúcou stavebnou komínovou šachtou (najčastejšie starším murovaným komínom, ktorý sa už nevyužíva na pôvodný účel) a spaľovací vzduch sa nasáva voľným priestorom šachty okolo tejto rúry.

Výhodou tohto riešenia je, že nevyžaduje žiadny nový prestup fasádou ani strechou navyše k existujúcej šachte, a pri viacpodlažných budovách umožňuje viesť odťah na potrebnú výšku bez nutnosti budovania nového komína. Všetky diely systému sú vyrobené z odolného polypropylénu (PP), ktorý znáša dlhodobý kontakt s mierne kyslým kondenzátom vznikajúcim pri prevádzke kondenzačného kotla, a spájajú sa jednoduchým zásuvným systémom hrdlo–hrdlo s integrovaným tesniacim krúžkom, bez potreby lepenia či dodatočného tmelenia.

Na čo slúži toto krátke predĺženie

Pri navrhovaní trasy odťahu spalín sa dĺžka väčšinou skladá z niekoľkých dielov rôznej dĺžky (0,25 m, 0,5 m, 1,0 m, 2,0 m) a kolien. Krátky 0,25 m kus slúži práve na jemné doladenie celkovej dĺžky trasy tak, aby presne sedela na výšku podlažia, polohu prestupu stropom alebo strechou, či na vzdialenosť k inému pevnému bodu v šachte – bez potreby rezania a skracovania dlhšieho dielu na mieru.

Kde v zostave tento diel umiestniť

Diel je možné zaradiť do trasy kdekoľvek podľa potreby doladenia dĺžky – vo zvislej aj vodorovnej časti. Zapojenie je zhodné s ostatnými rovnými úsekmi rovnakého priemeru – zásuvný spoj s gumovým tesniacim krúžkom na oboch koncoch, diel je možné voľne kombinovať s predĺženiami 0,5/1,0/2,0 m, kolenami radu aj s revíznymi kusmi.

Postup montáže krok za krokom

1. Zmerajte presne chýbajúcu dĺžku v trase a overte, že 0,25 m diel doplní zostavu na požadovaný rozmer.
2. Skontrolujte čistotu a neporušenosť zásuvných koncov aj tesniaceho krúžku.
3. Diel zasuňte do zostavy rovnakým spôsobom ako ostatné rovné úseky, s tesniacim krúžkom jemne potretým vhodným mazivom.
4. Overte, že spoj je na oboch koncoch riadne zasunutý a nedochádza k úniku okolo neho.
5. Zaznamenajte finálne zloženie trasy do dokumentácie odovzdávanej kominárovi.

Príklad z praxe

Pri návrhu odťahu spalín pre kondenzačný kotol umiestnený v suteréne bytového domu vyšla po súčte dostupných dlhších dielov (0,5 m a 1,0 m) trasa o 25 cm kratšia, než bola skutočná výška šachty do miesta ústia. Namiesto rezania a skracovania dlhšieho dielu na mieru sa do zostavy jednoducho doplnil tento 0,25 m diel, čím sa trasa doladila na presnú dĺžku bez akéhokoľvek zásahu do materiálu.

Kompatibilita a použitie v systéme

Diel patrí do uzavretej rady originálneho príslušenstva Vaillant pre šachtový odťah spalín Ø 110 mm a je určený na kombináciu s ostatnými dielmi rovnakej rady – ďalšími predĺženiami (0,5 m, 1,0 m aj 2,0 m), kolenami rôznych uhlov, revíznymi kusmi, podporným kolenom, dištančnými držiakmi, upevňovacími obručami a nástennou ružicou. Používa sa predovšetkým pri inštalácii alebo výmene veľkokapacitných kondenzačných kotlov Vaillant (rady ecoTEC exclusiv, ecoTEC pro/plus vo vyšších výkonových prevedeniach a podlahových kotlov ecoCRAFT exclusiv), ako aj u zodpovedajúcich modelov Protherm (Panther Condens, Tiger Condens, Bizon Condens vo vyšších výkonoch) – Vaillant a Protherm patria do rovnakej výrobnej skupiny a časti odťahového systému sa preto bežne zhodujú, presný typ a rozmer prípojky si však vždy overte v montážnom návode ku konkrétnemu kotlu.

Pred objednávkou odporúčame nechať si od nášho zákazníckeho servisu alebo od montážnej firmy pripraviť jednoduchý návrh zostavy podľa výšky a priemeru vašej existujúcej šachty – správny počet a kombinácia dielov (dĺžka rovných úsekov, počet a uhol kolien, počet dištančných držiakov a upevňovacích obručí) je totiž kľúčová pre bezpečnú a normovú prevádzku celého odťahu.

Šachtové odťahy spalín tohto typu sa v Slovenskej aj Českej republike navrhujú a posudzujú podľa noriem radu STN EN 1443 (Komíny – Všeobecné požiadavky) a STN EN 14471 (Komíny – Systémové komínové sústavy s plastovými vložkami), ktoré okrem iného definujú aj označenie tzv. teplotnej, tlakovej a odolnostnej triedy komponentov (napríklad trieda odolnosti voči kondenzátu „W" – wet, teda mokrá prevádzka typická práve pre kondenzačné kotly). Originálne diely Vaillant tejto rady zodpovedajú príslušným triedam uvedeným vo výrobnej dokumentácii a montážnom návode konkrétneho kotla, s ktorým sa systém dodáva – práve táto zhoda je dôvodom, prečo sa pri šachtovom odťahu odporúča používať výhradne diely z jednej uzavretej rady namiesto kombinovania s produktmi iných výrobcov.

Rozdiel oproti revíznemu kusu

Tento diel je jednoduchý rovný 0,25 m úsek bez akéhokoľvek otvoru – slúži čisto na doladenie dĺžky trasy. Ak potrebujete v danom mieste trasy aj možnosť kontroly/čistenia zvnútra, siahnite namiesto neho po revíznom kuse rovnakého priemeru, ktorý má na plášti zabudovaný odnímateľný revízny otvor.

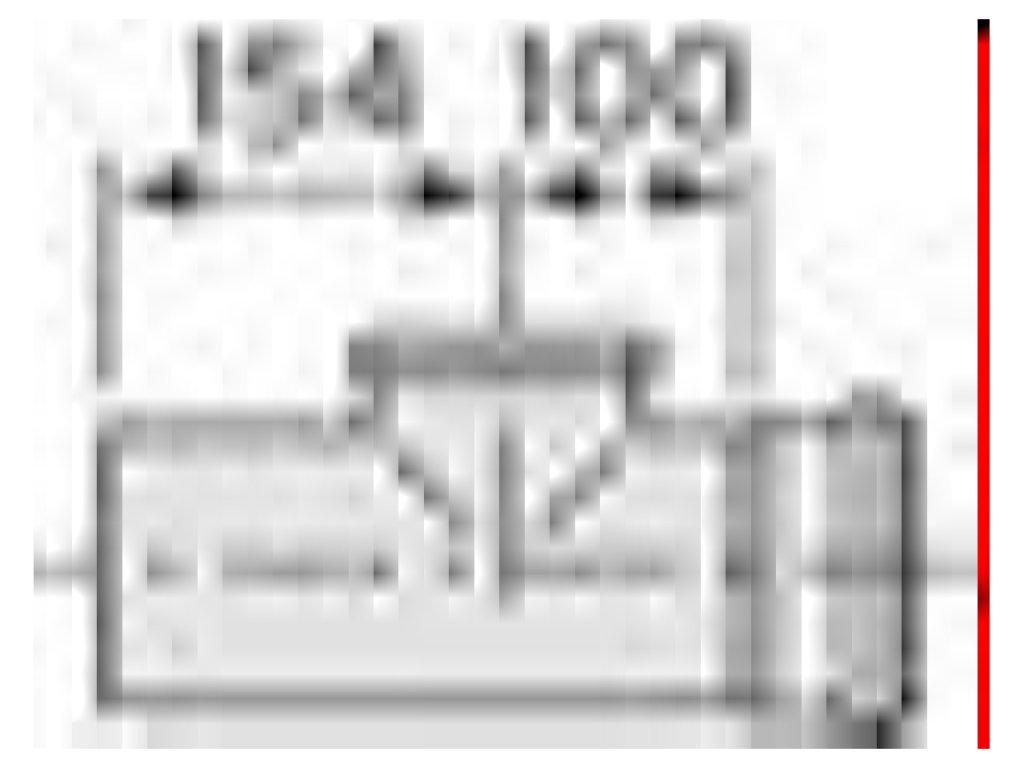

Technické parametre

Údržba a servisné kontroly

Šachtový odťah spalín z polypropylénu je z hľadiska údržby nenáročný, no ako súčasť spalinovej cesty podlieha rovnako ako murovaný komín pravidelnej kontrole kominárom podľa platných predpisov a intervalov stanovených výrobcom kotla a miestnou vyhláškou o kontrole komínov. Pri revízii sa kontroluje najmä tesnosť spojov, priechodnosť rúry (usadeniny, prípadné cudzie predmety), stav tesniacich krúžkov v zásuvných spojoch a funkčnosť odvodu kondenzátu zo spodnej časti systému.

Kondenzát vznikajúci pri prevádzke kondenzačného kotla je mierne kyslý (bežne v rozmedzí pH približne 3 až 5, v závislosti od typu spaľovaného plynu a prevádzkového stavu kotla), preto sa v celej trase systému počíta so spádom smerom k zbernému miestu a s odvodom kondenzátu buď priamo do kotla (kde sa spravidla neutralizuje alebo odvádza do kanalizácie cez sifón), alebo do samostatného zberného bodu na päte šachty.

Bezpečnostné a regulačné poznámky

Presné zloženie a dĺžku trasy odťahu spalín odporúčame vždy riešiť už vo fáze projektu spolu s montážnou firmou a miestne príslušným kominárom.
